Перспектива точек: Вопросы для самопроверки
1. Как в аппарате проецирования строится проецирующий луч для получения перспективной проекции точки?
из точки зрения к основанию картины
из точки зрения к ортогональной проекции точки
из точки зрения перпендикулярно картине
из точки зрения к точке
из точки зрения параллельно предметной плоскости
2. Каким образом на чертеже можно сравнить удаленность точек относительно картины ?
сравнить расстояния перспективных проекций точек между собой
сравнить расстояния между перспективными проекциями точек и линией горизонта
сравнить расстояния от перспектив точек до основания картины
сравнить разницы расстояний между перспективами точек и перспективами их оснований
сравнить расстояния перспективных проекций оснований точек от основания картины
3. Как в аппарате проецирования строится проецирующий луч для получения перспективной проекции основания точки?
из точки зрения к точке
из точки стояния к основанию точки
из точки стояния перпендикулярно картине
из точки зрения к ортогональной проекции точки
из точки зрения параллельно предметной плоскости
4. Основание точки – это …
ортогональная проекция точки на картинную плоскость
точка на основании картины
ортогональная проекция точки зрения на предметную плоскость
ортогональная проекция точки на плоскость горизонта
ортогональная проекция точки на предметную плоскость
5. Точка стояния - это …
ортогональная проекция точки на предметную плоскость
точка на основании картины
ортогональная проекция точки зрения на предметную плоскость
ортогональная проекция точки на плоскость горизонта
ортогональная проекция точки зрения на картинную плоскость
6. Где может быть расположена перспектива точки, расположенной на главном вертикале?
на линии главного вертикала выше линии горизонта
на линии главного вертикала ниже линии горизонта
совпадать с главной точкой картины
на линии главного вертикала в любом месте
в точке пересечения главного вертикала и линии горизонта
7. Перспектива основания точки, расположенной в обозримом предметном пространстве может быть расположена …
выше линии горизонта
выше перспективы самой точки
на линии горизонта
на основании картины
между основанием картины и линией горизонта
8. Перспектива основания точки, расположенной в предметном пространстве, находиться …
всегда выше линии горизонта на перпендикуляре к основанию картины, проведеннгм изи перспективы точки
в главной точке картины
на линии горизонта
всегда ниже линии горизонта на перпендикуляре к основанию картины, проведеннгм изи перспективы точки
между основанием картины и линией горизонта
9. Перспектива точки совпадает с главной точкой картины, если эта точка …
находится в плоскости горизонта
расположена в плоскости главного вертикала
расположена на высоте зрения
расположена на главном луче зрения
10. Если точка находится в плоскости главного вертикала и в плоскости картины, то перспектива ее основания расположена …
на линии главного вертикала выше линии горизонта
в главной точке картины
на линии главного вертикала на основании картины
на линии главного вертикала ниже линии горизонта
на линии главного вертикала между основанием картины и линией горизонта
11. Если точка находится в плоскости главного вертикала, в обозримом предметном пространстве, то перспектива ее основания расположена …
на линии главного вертикала выше линии горизонта
в главной точке картины
на линии главного вертикала выше линии горизонта
на линии главного вертикала на основании картины
на линии главного вертикала между основанием картины и линией горизонта
12. Если точка в обозримом предметном пространстве расположена к картине ближе всех остальных точек, то перспектива основания этой точки расположена …
на основании картины
ниже перспектив оснований всех остальных точек
на меньшем расстоянии от линии горизонта, чем перспективы оснований других точек
выше всех перспектив точек
ниже всех перспектив точек
13. Если точка в обозримом предметном пространстве расположена выше всех остальных точек, то ее перспектива расположена …
выше линии горизонта
всегда между основанием картины и линией горизонта выше перспектив всех остальных точек
всегда выше линии горизонта и выше перспектив всех остальных точек
выше перспектив всех остальных точек
выше основания картины
14. Если точка в обозримом предметном пространстве расположена ниже всех остальных точек, то ее перспектива расположена …
всегда ниже линии горизонта
всегда между основанием картины и линией горизонта ниже перспектив всех остальных точек
всегда выше линии горизонта ниже перспектив всех остальных точек
ниже перспектив ортогональных проекций точек
ниже перспектив всех остальных точек
15. Если точка расположена на высоте зрения, то ее перспектива может быть расположена …
на линии главного вертикала
на линии горизонта в любой точке
на линии горизонта, совпадая с главной точкой картины
на линии горизонта слева от главной точки картины
на линии горизонта справа от главной точки картины
16. Перспектива основания точки, расположенной в обозримом предметном пространстве расположена ...
всегда ниже линии горизонт на перпендикуляре к основанию картины, проведенном из перспективы точки
всегда на перпендикуляре к основанию картины, проведенном из перспективы точки
всегда на перпендикуляре к линии горизонта, проведенном из перспективы точки
всегда ниже перспективы точки на перпендикуляре к основанию картины, проведенном из перспективы точки
всегда между основанием картины и линией горизонта на перпендикуляре, проведенном из перспективы точки.
17. При построении перспективы точки аппарат проецирования дополняется …
ортогональной проекцией точки зрения на предметную плоскость
ортогональной проекцией заданной точки на предметную плоскость
ортогональными проекциями предметную плоскость точки зрения и заданной точки
ортогональной проекцией заданной точки на картинную плоскость
ортогональными проекциями на предметную плоскость точки зрения и заданной точки

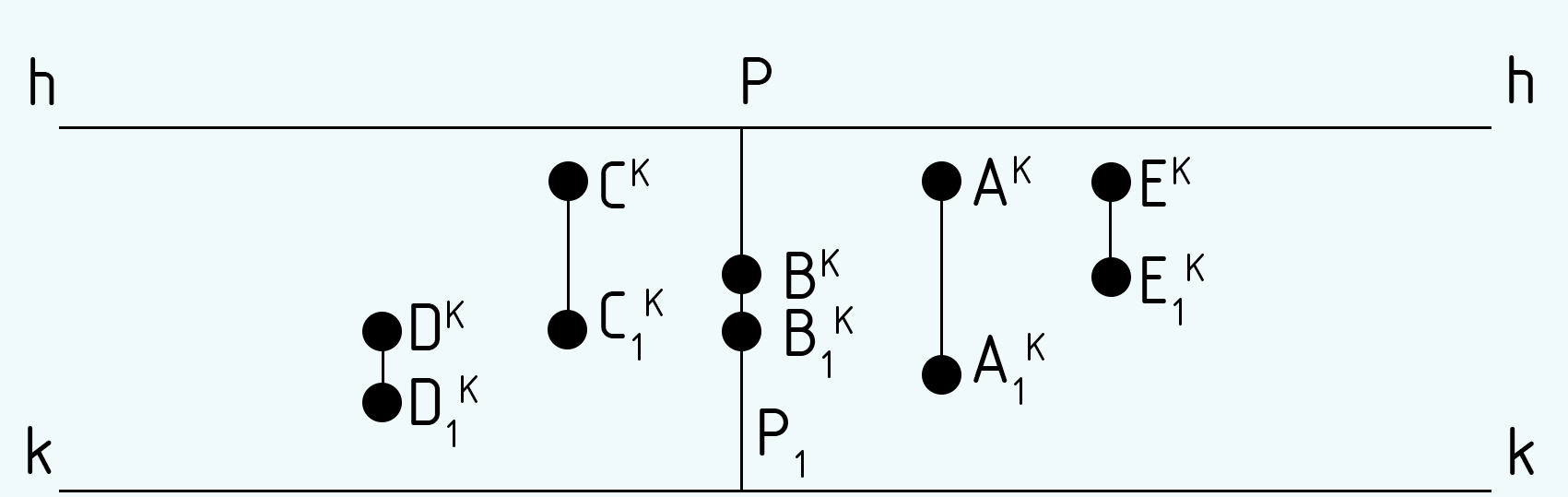

18. На рисунке показана перспектива точек А, В, С, D, Е и их ортогональных проекций:
Какие из точек находятся на одинаковом расстоянии от наблюдателя?
B, C, D
B, E
A, C, E
C, B
B, E

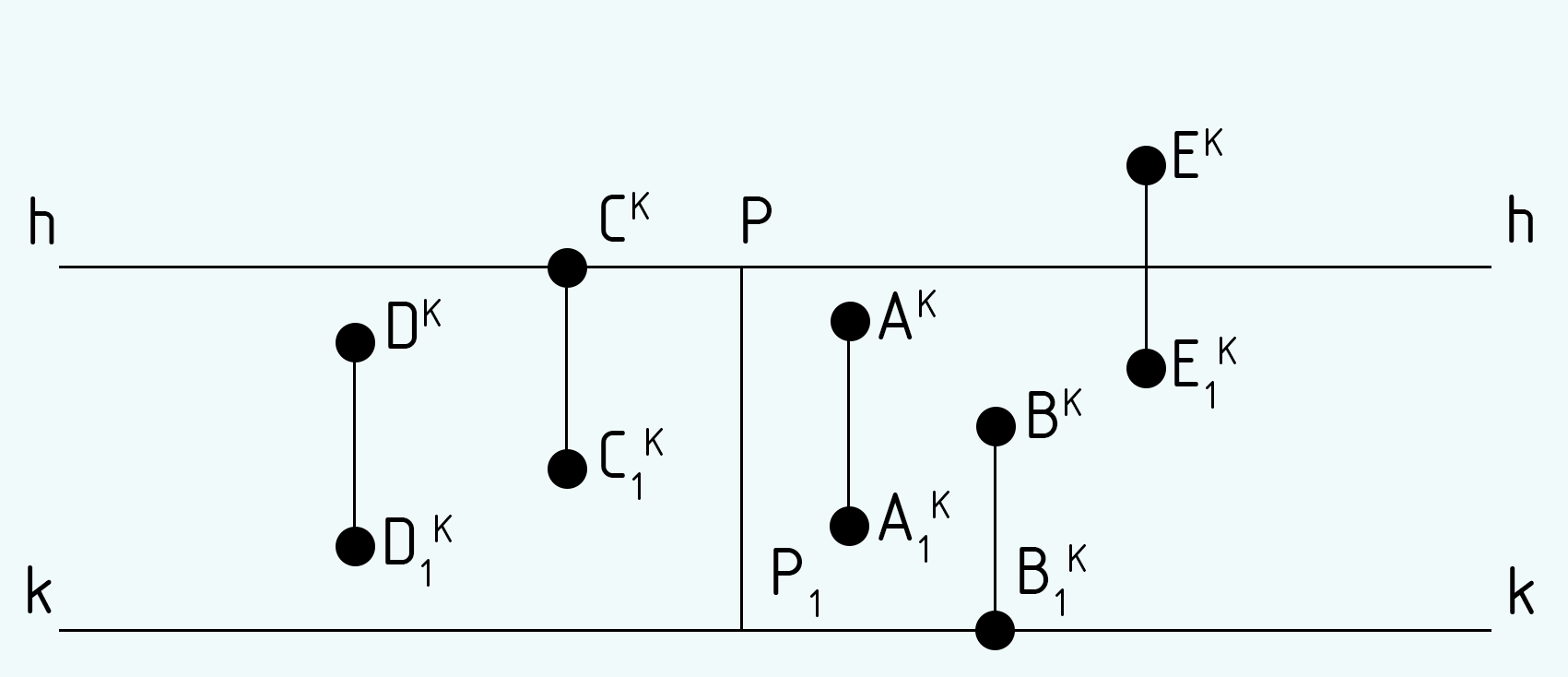

19. На рисунке показана перспектива точек А, В, С, D, Е и их ортогональных проекций:
Какая из точек принадлежит картинной плоскости?
D
С
A
B
E

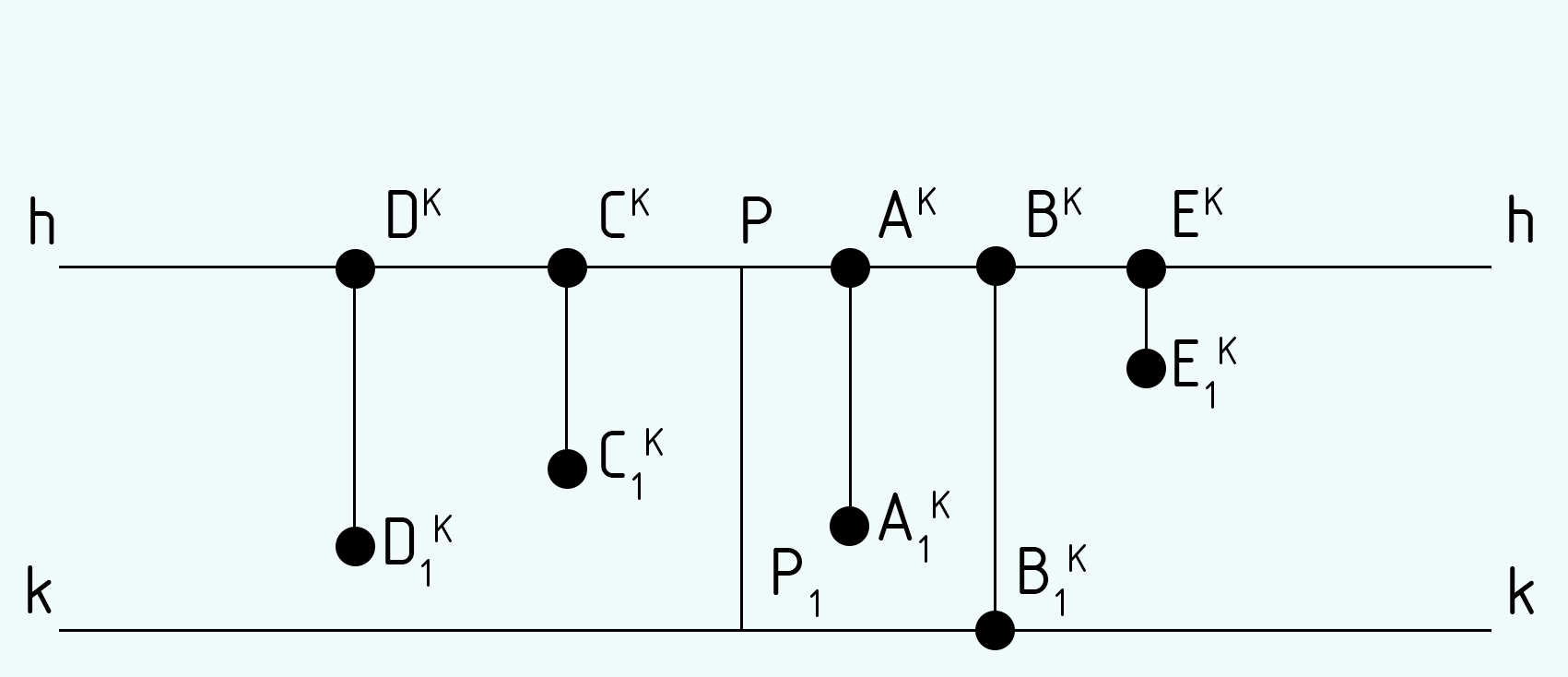

20. На рисунке показана перспектива точек А, В, С, D, Е и их ортогональных проекций:
Какая из точек расположена на большем расстоянии от предметной плоскости?
D расположена на большем расстоянии
С расположена на большем расстоянии
A расположена на большем расстоянии
B расположена на большем расстоянии
E расположена на большем расстоянии
Все точки расположены на одной высоте

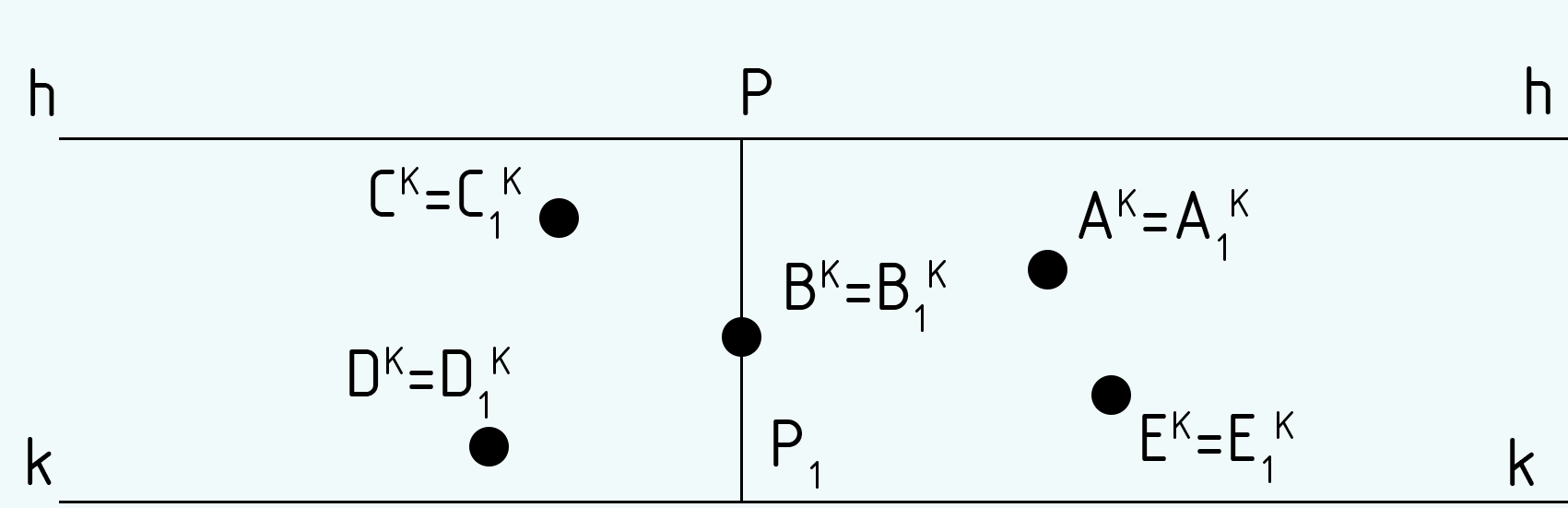

21. На рисунке показана перспектива точек А, В, С, D, Е и их ортогональных проекций:
Какая из точек находится ближе всех к наблюдателю?
Точка А
Точка B
Точка C
Точка D
Точка E

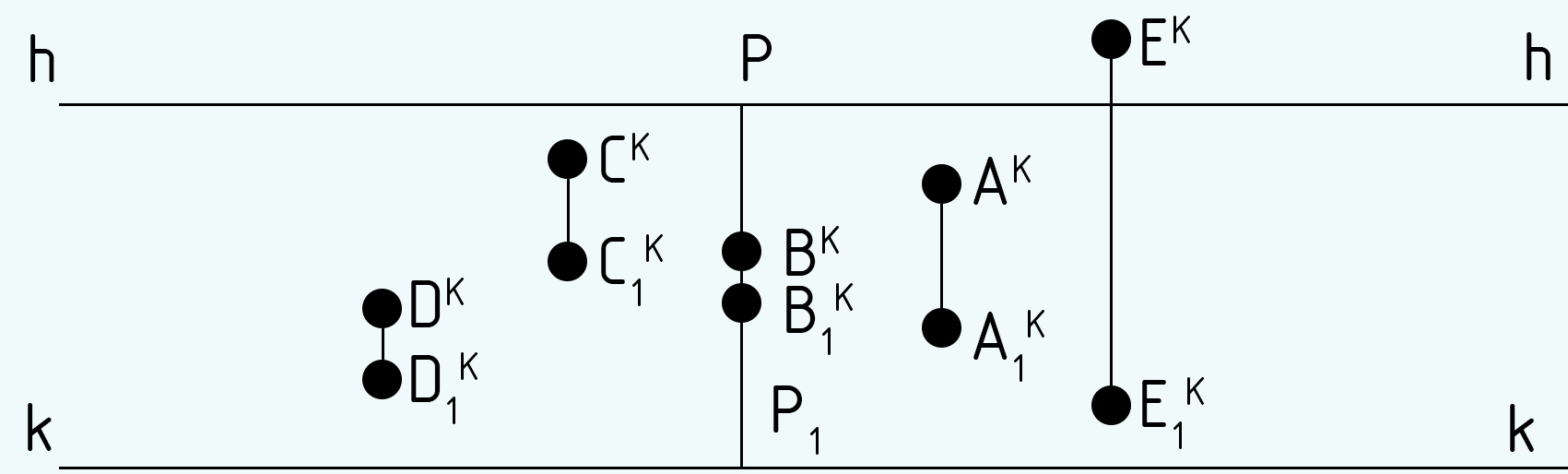

22. На рисунке показана перспектива точек А, В, С, D, Е и их ортогональных проекций:
Какая из точек находится дальше всех от наблюдателя?
Точка А
Точка B
Точка C
Точка D
Точка E
