Основные элементы аппарата проецирования

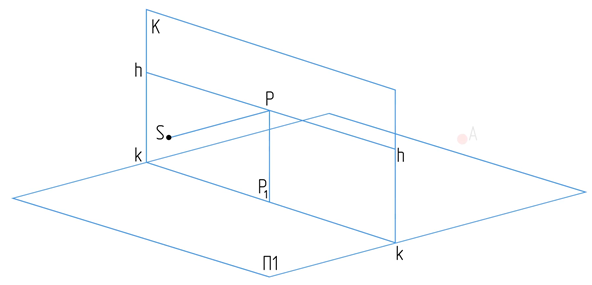

На рисунке 1 показвны основные элементы аппарата проецирования.

Рисунок 1. Основные элементы аппарата проецирования

П1 - предметная плоскость - это горизонтальная плоскость, иногда эту плоскость называют "земля".
К - картинная плоскость или картина. В нашем курсе рассматривается построение перспективы на картине, расположенной перпендикулярно предметной плоскости.
S - точка зрения - это точка, на высоте которой находятся глаза рисующего.

Элементы, которые можно выделить на картине:
kk - основание картины - это линия пересечения картины K с предметной плоскостью П1.
