Особенности:
В предметном пространстве:
- точки, расположенные в плоскости главного вертикала могут находиться на высоте большей или меньшей высоты зрения, а также на высоте равной высоте зрения, т.е. на главном луче зрения,
- основания точек , расположенных в плоскости главного вертикала, всегда находятся на линии пересечения плоскости главного вертикала с предметной плоскостью.

На картине:
- перспективные проекции точек, расположенных в плоскости главного вертикала, всегда расположены на линии главного вертикала и могут находиться выше, ниже или на линии горизонта, в зависимости от расположения точек в предметном пространстве.
- перспективные проекции оснований точек, расположенных в плоскости главного вертикала, всегда расположены на линии главного вертикала:
   - в общем случае ниже перспективных проекций самих точек
   - совпадает с главной точкой картины, когда точка лежит на главном луче зрения,
   - совпадает с перспективой самой точки, если точка принадлежит предметной плоскости.

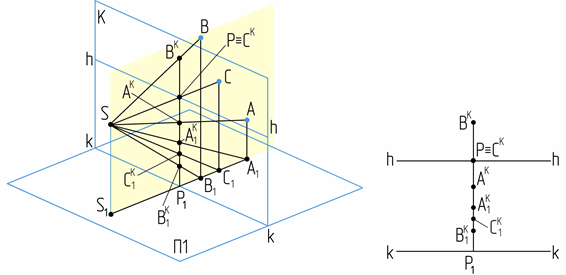

На рисунке 1 показан аппарат проецирования и перспективный чертеж (картина) точек, расположенных в плоскости главного вертикала.

Рисунок 1. Перспектива точек, расположенных в плоскости главного вертикала

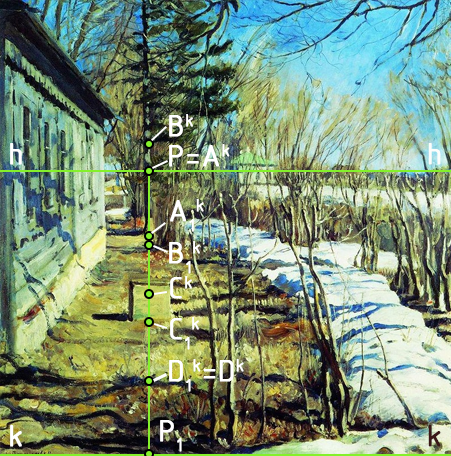

На рисунке 2 показана иллюстрация (https://artchive.ru/artists/853~Sergej_Arsen'evich_Vinogradov) картины "Весна" русского художника Сергея Арсеньевича Виноградова (1869-1938) с указанием перспектив А₁^K, B₁^K, C₁^K, D₁^K точек A, B, C, D, распопоженных в плоскости главного вертикала и перспектив А₁^K, B₁^K, С₁^K, D₁^K оснований А₁, B₁, C₁, D₁ этих точек.
В пространстве:
Точка А находится на стволе дерева и расположена на главном луче зрения, из трех взятых точек - это самая удаленная от картины точка.
Точка B находится на ветке перед стволом дерева на высоте большей высоты зрения, эта точка ближе к наблюдателю, чем точка А.
Точка С находится на вертикальной стенке ящика на высоте меньшей высоты зрения и ближе к картине, чем точки А и В.
Точка D находится на земле - предметной плоскости, эта точка самая близкая к картине.

На картине:
Перспектива А^K точки A совпадает с главной точкой P.
Перспектива B^K точки B расположена на линии главного вертикала выше линии горизонта hh, т.к. точка B находится на высоте большей высоты зрения.
Перспектива C^K точки C расположена на линии главного вертикала ниже линии горизонта hh, ближе к основанию картины, чем перспективы двух других точек, т.к. точка С находится на высоте меньшей высоты зрения и ближе двух других точек к картине.
Перспектива D^K точки D расположена на линии главного вертикала ниже линии горизонта hh, ближе к основанию картины, чем перспективы трех других точек, т.к. точка D находится ближе к картине, чем точки А, В, С.

Перспектива A₁^K основания А₁ точки А располагается на линии главного вертикала ближе к линии горизонта, чем перспективы оснований В₁, C₁ и D₁ точек В и С, т.к. точка А наиболее удалена от картины.
Перспектива B₁^K основания B₁ точки B расположена на линии главного вертикала ближе к основанию картины kk, чем перспектива основания точки А, т.к. точка B ближе к картине, чем точка А.
Перспектива C₁^K основания С₁ точки С расположена на линии главного вертикала ближе к основанию картины kk, чем перспективы оснований точек A и B, т.к. точка С находится ближе к картине, чем точки А и В.
Перспектива D₁^K основания D₁ точки D расположена на линии главного вертикала, совпадает с перспективой D^K самой точки D и расположена ближе к основанию картины kk, чем перспективы оснований точек A, B, C, т.к. точка D самая близкая к картине.

Рисунок 2. Перспектива точек, расположенных в плоскости главного вертикала

Следует запомнить:

Чем дальше от картины находится в пространстве точка, тем дальше от основания kk и ближе к линии горизонта hh оказывается перспектива ортогональной проекции этой точки.
