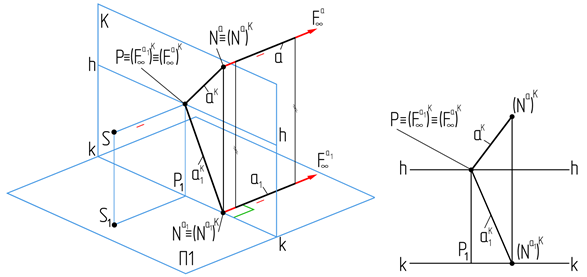

На рисунке 1 показан аппарат проецирования и перспективный чертеж (картина) прямой, расположенной в предметном пространстве перпендикулярно картине.

Рисунок 1. Перспектива прямой, расположенной в предметном пространстве перпендикулярно картине.

Следует помнить:

На картине перспектива бесконечно удаленной точки прямой, расположенной в пространстве перпендикулярно картине, и перспектива ортогональной проекции такой прямой совпадают с главной точкой картины.

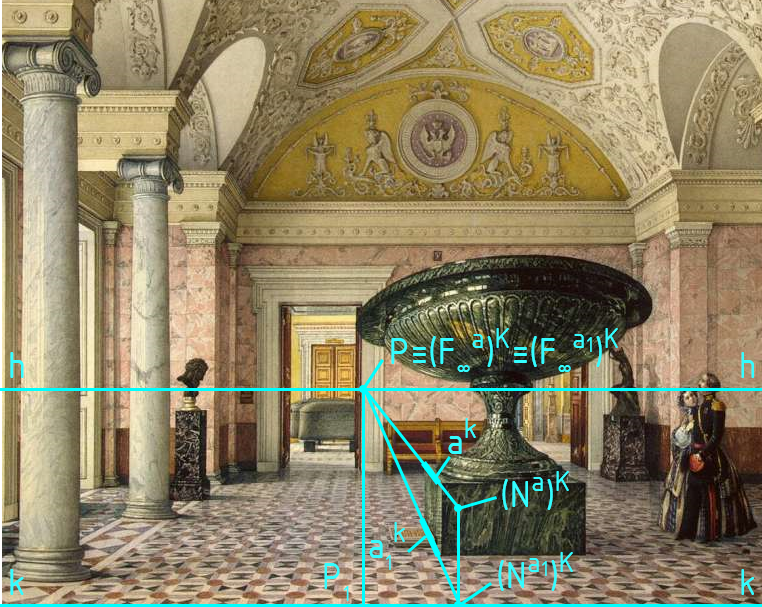

На рисунке 2 показана иллюстрация (https://krotoffa.livejournal.com/1572564.html) фрагмента картины "Новый Эрмитаж. Зал Колыванской вазы" русского художника Константина Андреевича Ухтомского (1818-1879) с указанием перспективы прямой, расположенной в пространстве перпендикулярно картине.

В пространстве:
Прямая a - это прямая, проходящие по ребру основания вазы, которое расположено в предметном пространстве перпендикулярно картине.

На картине:
Перспектива (F_∞^a)^K бесконечно удаленной точки F_∞^a прямой a и перспектива (F_∞^a1)^K бесконечно удаленной точки (F_∞^a1)^K ортогональной проекции a₁ прямой a совпадают с главной точкой картины.

Перспектива (N^a)^K начала N^a прямой а расположена на перпендикуляре к основанию картины kk, проведенном из перспективы (N^a1)^K начала N^a1 ортогональной проекции a₁ прямой а.

Рисунок 2. Перспектива прямой, расположенной в предметном пространстве параллельно предметной плоскости под произвольным углом к картине
