Особенность:
Ортогональная проекция прямой, расположенной в предметном пространстве параллельно картине и под углом к предметной плоскости, параллельна основанию картины.

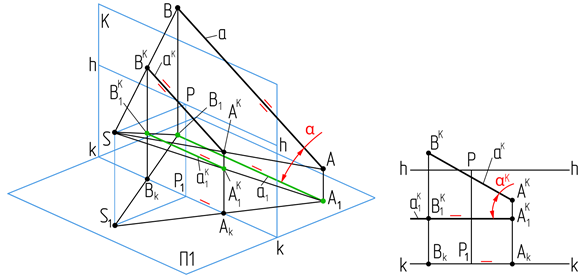

На рисунке 1 показан аппарат проецирования и перспективный чертеж (картина) прямой, расположенной в предметном пространстве параллельно картине и под углом к предметной плоскости.

Рисунок 1. Перспектива прямой в предметном пространстве, расположенной параллельно картине и под произвольным углом к предметной плоскости.

Следует помнить:

На картине угол наклона к предметной плоскости прямой, расположенной параллельно картине и под произвольным углом к предметной плоскости, проецируется без искажения.

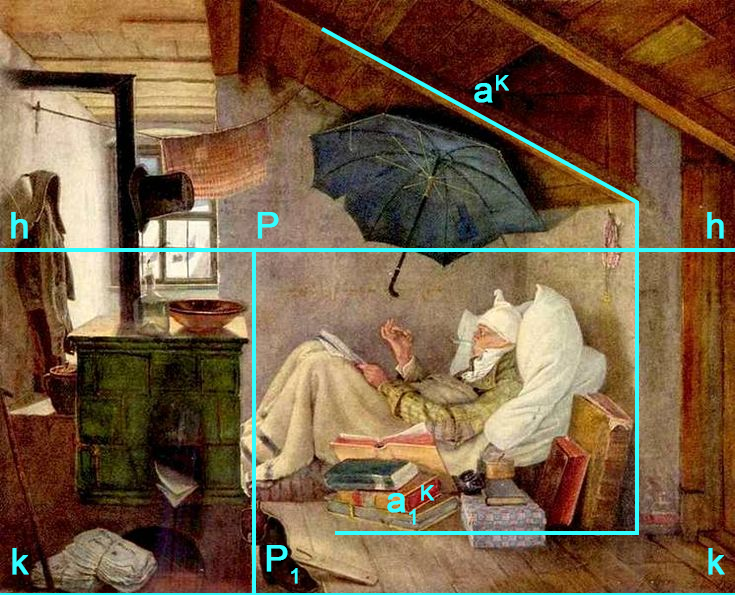

На рисунке 2 показана иллюстрация (https://kartinysistoriey.ru/pochemu-geroj-kartiny-bednyj-poet-lezhit-na-polu-i-s-zontikom-nad-golovoj/) картины "Бедный поэт" немецкого художника Карла Шпицвега (1808–1885) с указанием перспективы прямой, расположенной в предметном пространстве параллельно картине и под углом к предметной плоскости.

В пространстве:
Прямая a - это прямая, проходящие по ребру стропила крыши мансарды.

На картине:
Перспективa a^K прямой a расположена под углом к основанию картины kk.
Перспектива a₁^K ортогональнрй проекции a₁ прямой a параллельна основанию картины.

Рисунок 2. Перспектива прямой, расположенной в предметном пространстве параллельно картине и под углом к предметной плоскости.
