Прямая глубин - это прямая перпендикулярная картине.

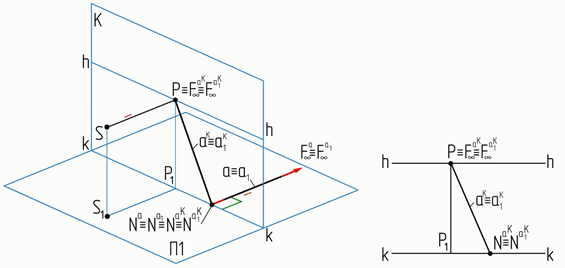

На рисунке 1 показан аппарат проецирования и перспективный чертеж (картина) прямой глубин, расположенной в предметной плоскости.

Рисунок 1. Перспектива прямой глубин, расположенной в предметной плоскости

На картине перспектива бесконечно удаленной точки прямой глубин совпадет с главной точкой картины P.

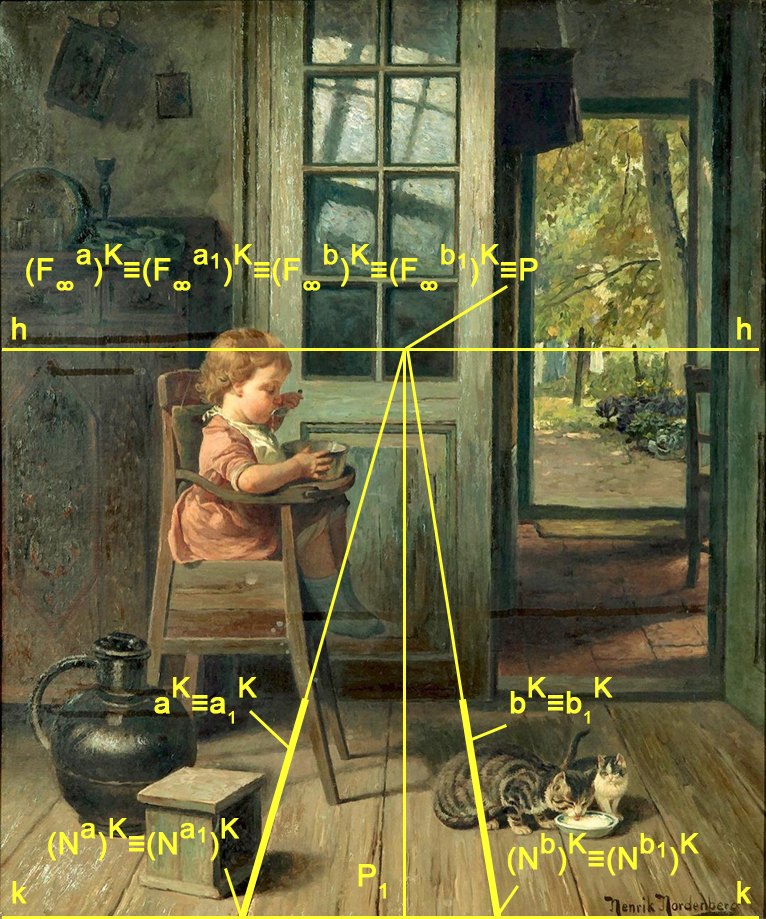

На рисунке 2 показана иллюстрация (https://tr.pinterest.com/Vitaliy84/carl-henrik-nordenberg-1857-1928/) картины "Полдник" шведского художника Хенрика Норденберга (1857-1928) с указанием перспективы пряхых глубин, расположенных в предметной плоскости.

Рисунок 2. Перспектива прямых глубин, расположенных в предметной плоскости

В пространстве:
Прямые a и b - это прямые, проходящие по линиям стыков половиц пола, расположеных перпендикулярно картине.

На картине:
Перспективы (F_∞^a)^K, (F_∞^b)^K бесконечно удаленных точек F_∞^a, F_∞^b прямых a, b и перспективы (F_∞^a1)^K, (F_∞^b1)^K бесконечно удаленных точек (F_∞^a1)^K, (F_∞^b1)^K ортогональных проекций a₁, b₁ прямых a, b совпадают с главной точкой картины Р.

Перспективы (N^a)^K, (N^b)^K начал N^a, N^b прямых a, b расположены на основании картины.
Перспективы (N^a1)^K, (N^b1)^K начал N^a1 , N^b1 ортогональных проекций a₁, b₁ прямых a, b располагаются на основании картины и соответственно совпадают с перспективами начал прямых

Перспективы a^K, b^K прямых a, b и перспективы a₁^K, b₁^K ортогональных проекций a₁, b₁ прямых a, b соответственно совпадают.
