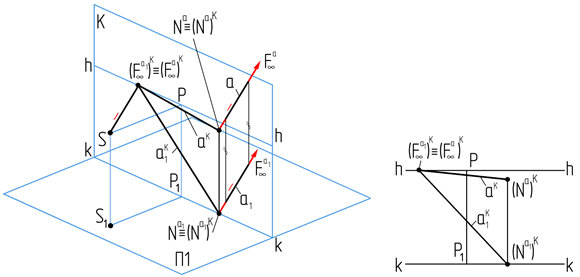

На рисунке 1 показан аппарат проецирования и перспективный чертеж (картина) прямой, расположенной в предметном пространстве параллельно предметной плоскости и под произвольным углом к картине.

Рисунок 1. Перспектива прямой, расположенной в предметном пространстве параллельно предметной плоскости и под произвольным углом к картине

Следует помнить:

На картине перспектива бесконечно удаленной точки прямой, расположенной в пространстве параллельно предметной плоскости под углом к картине и перспектива ортогональной проекции такой прямой совпадают и расположены на линии горизонта.

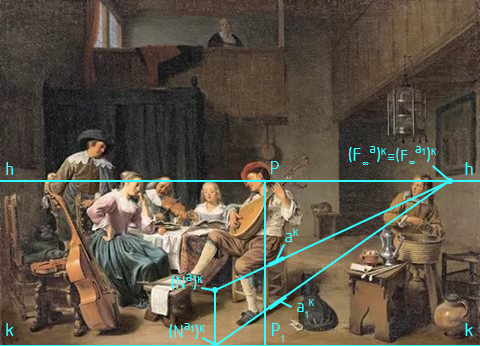

На рисунке 2 показана иллюстрация (https://www.liveinternet.ru/users/repman/post466778782/) картины "Музицирование" голландского художника Хендрика Мартенсзуна Сорга (1610 —1670) с указанием перспективы прямой a, расположенной в пространстве параллельно предметной плоскости под произвольным углом к картине.

В пространстве:
Прямая a - это прямая, проходящие по ребру перекладины под сиденьем стула, которая расположеннф в предметном ппространстве параллельно предметной плоскости и под произвольным углом к картине.

На картине:
Перспектива (F_∞^a)^K бесконечно удаленной точки F_∞^a прямой a и перспектива (F_∞^a1)^K бесконечно удаленной точки (F_∞^a1)^K ортогональной проекции a₁ прямой a совпадают и расположены на линии горизонта.

Перспектива (N^a)^K начала N^a прямой а расположена на перпендикуляре к основанию картины kk, проведенном из перспективы (N^a1)^K начала N^a1 ортогональной проекции a₁ прямой а.

Рисунок 2. Перспектива прямой, расположенной в предметном пространстве параллельно предметной плоскости под произвольным углом к картине
