Особенность:
Ортогональная проекция прямой, принадлежащей предметной плоскости, совпадает с самой прямой.

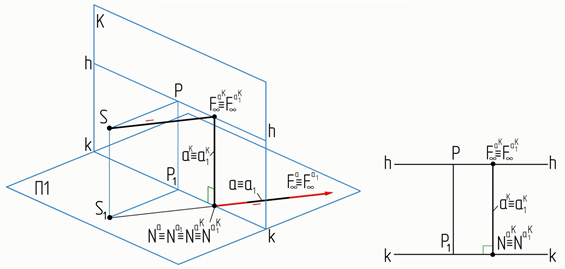

На рисунке 1 показан аппарат проецирования и перспективный чертеж (картина) прямой, расположенной в предметной плоскости и проходящей через точку стояния.

Рисунок 1. Перспектива прямой, расположенной в предметной плоскости и проходящей через точку стояния

Следует запомнить:

На картине перспектива прямой, расположенной в предметной плоскости и проходящей через точку стояния, и перспектива ортогональной проекции такой прямой совпадают и расположены перпендикулярно основанию картины.

На рисунке 2 показана иллюстрация (https://www.stephenwiltshire.co.uk/gallery/prints/9) картины "Биг - Бен дождливым вечером " современного британского художника Стивена Уилтшира с указанием перспективы прямой a, принадлежащей предметной плоскости и проходящей через точку стояния.
В пространстве:
Прямая a - это линия отражения на мокрой мостовой столба одного из фонарей.
Перспектива a^K прямой a расположена перпендикулярно основанию картины kk между линией горизонта hh и основанием картины kk.
Перспектива a₁^K ортогональной проекции a₁ прямой a совпадает с перспективой a^K прямой a.

Рисунок 2. Перспектива прямой, расположенной
в предметной плоскости и проходящей через точку стояния
