Следует запомнить:

Перспектива прямой широт, расположенной в предметном пространстве и перспектива ортогональной проекции прямой широт параллельны основанию картины.

Расположение перспективы прямой широт, расположенной в предметном пространстве в зависимости от высоты, на которой находится прямая по отношению к высоте зрения:
- если в пространстве прямая расположена на высоте большей высоты зрения, то на картине перспектива этой прямой находится выше линии горизонта (рисунок 1);
- если в пространстве прямая расположена на высоте меньшей высоты зрения, то на картине перспектива этой прямой находится ниже линии горизонта;
- если в пространстве прямая расположена на высоте зрения, то на картине перспектива этой прямой совпадает с линией горизонта.
Перспектива ортогональной проекции прямой, расположенной в предметном пространстве, всегда расположена между линией горизонта и основанием картины и ниже перспективы самой прямой.

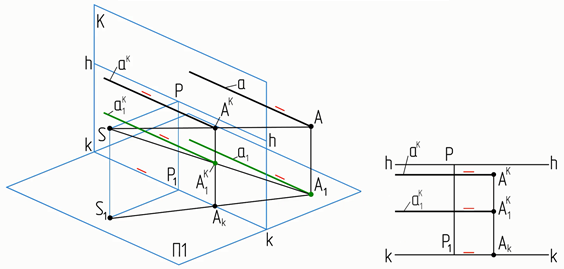

На рисунке 1 показан аппарат проецирования и перспективный чертеж (картина) прямой широт, расположенной в предметном пространстве.

Рисунок 1. Перспектива прямой широт, расположенной
в предметном пространстве

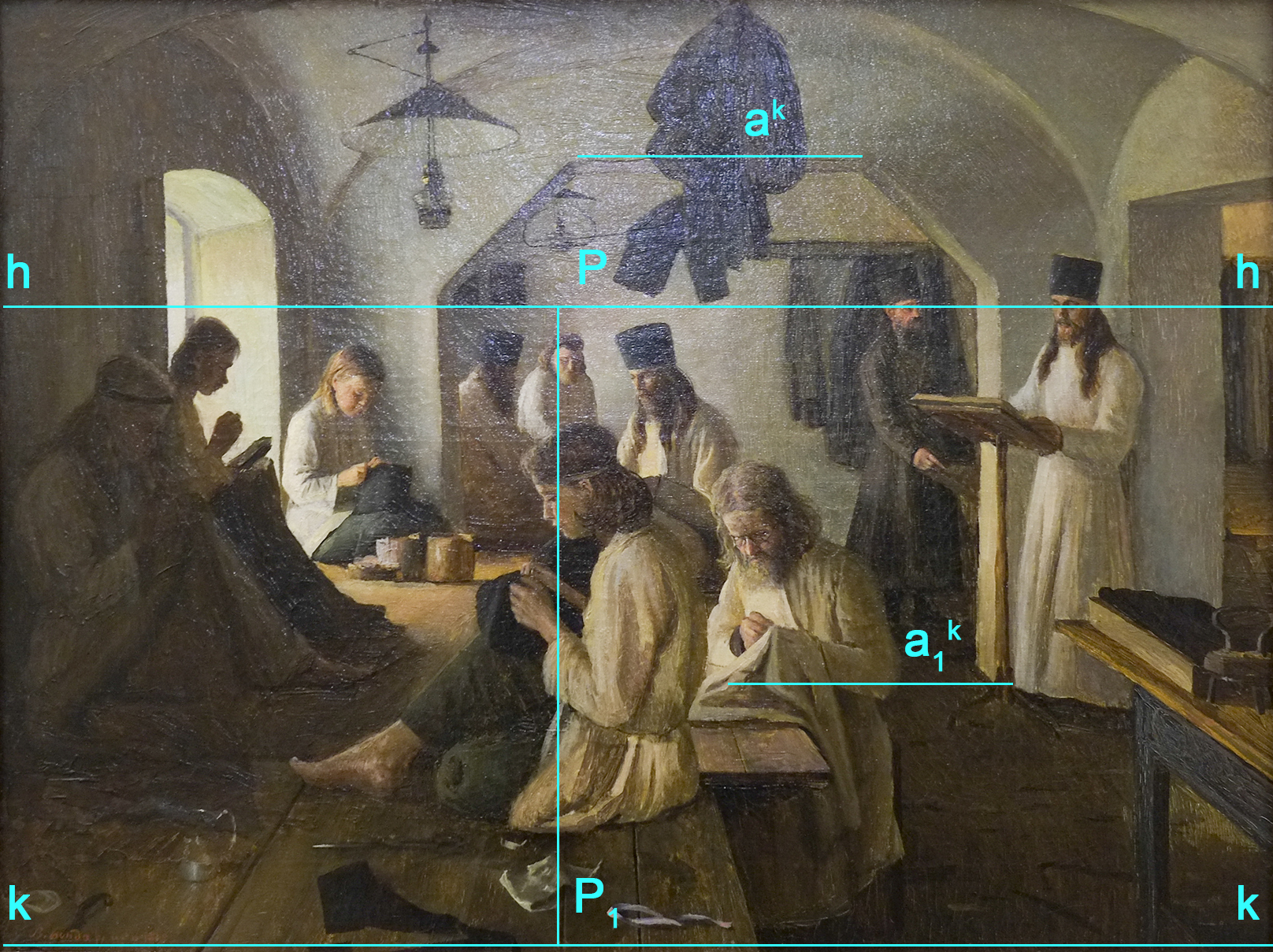

На рисунке 2 показана (http://valamo.ru/vladimir-bondarenko-na-valaame/) картина "Портняжная мастерская" русского художника Владимира Архиповича Бондаренко (1866-1900) с указанием перспективы прямой а, расположенной в предметном пространстве на высоте большей высоты зрения и перспективы a₁^K ортогональной проекции a₁ прямой a

В пространстве:
Прямая a - прямая широт - это прямая, проходящая по ребру арки, расположенному параллельно картине и полу (предметной плоскости).

На картине:
Перспектива a^K прямой a расположена параллельно основанию картины kk.
Так.как перспектива a^K находится выше линии горизонта, то можно заключить, что прямая а в пространстве расположена на высоте большей высоты зрения.
Перспектива a₁^K ортогональной проекции a₁ прямой a расположена параллельно основанию картины между линией горизонта и основанием картины.

Рисунок 2. Перспектива прямой, расположенной в предметном пространстве параллельно картине и предметной плоскости
