Особенность:
Ортогональная проекция прямой, принадлежащей предметной плоскости, совпадает с самой прямой.

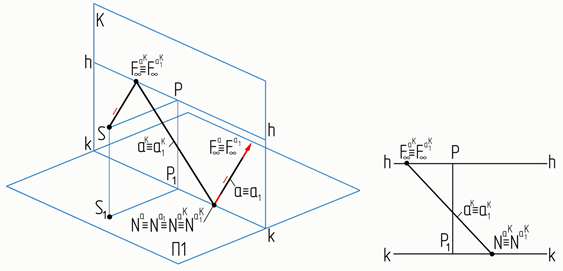

На рисунке 1 показан аппарат проецирования и перспективный чертеж (картина) прямой, принадлежащей предметной плоскости и расположенной под произвольным углом к картине.

Рисунок 1. Перспектива прямой, расположенной в предметной плоскости под произвольным углом к картине

Следует помнить:

На картине перспектива прямой, расположенной в предметной плоскости и перспектива ортогональной проекции такой прямой совпадают и расположены между линией горизонта hh и основанием картины kk.

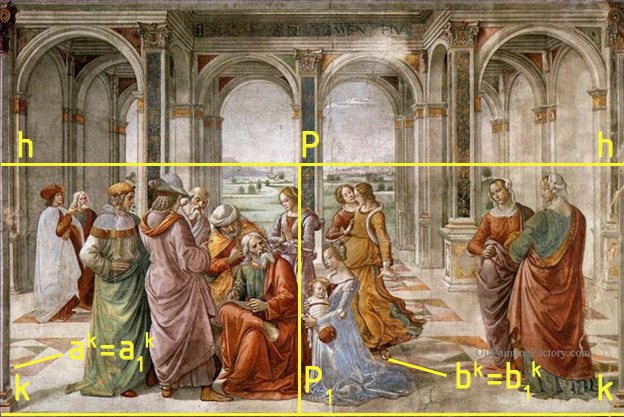

На рисунке 2 показана иллюстрация (https://www.oilpaintingfactory.com/france/Domenico-Ghirlandaio-peintures.htm) картины "Захария записывает имя своего сына" флорентийского художника Доменико Гирландайо (1448 —1494) с указанием перспективы части прямых a и b, принадлежащих предметной плоскости и расположенных под произвольным углом к картине

В пространстве:
Прямые a, b - это прямые, проходящие по линиям рисунка плит на мостовой, расположеные в предметной плоскости под произвольным углом к картине.

На картине:
Перспективы a^K, b^K прямых a, b, расположены под произвольным углом к основанию картины kk между линией горизонта hh и основанием картины kk.
Перспективы a₁^K, b₁^K ортогональных проекций a₁, b₁, прямых a, b совпадают соответственно с перспективами a^K, b^K самих прямых a, b.

Рисунок 2. Перспектива прямых, расположенных в предметной плоскости под произвольным углом к картине

Наверх

Далее: к разделу "Перспектива прямых, расположенных
в предметной плоскости перпендикулярно картине"
