Построения в аппарате проецирования:
1. Для определения перспективы точки A в аппарате проецирования:
- проводят проецирующий луч из точки зрения S к заданной точке A,
- проводят вспомогательную прямую из точки стояния S₁ к ортогональной проекции A₁ заданной точки A,
- отмечают вспомогательную точку A_k пересечения вспомогательной прямой S₁A₁ с основанием картины kk,
- через полученную вспомогательную точку A_k на основании картины kk проводят вертикальную линию до пересечения с проецирующим лучом SA.
A^K - перспектива точки A определяется как точка пересечения проецирующего луча SA с построенной вертикальной линией.

2. Для определения перспективы основания A₁ точки A в аппарате проецирования:
- проводят проецирующий луч из точки зрения S к основанию A₁ точки A,
A₁^K - перспектива основания A₁ точки A определяется как точка пересечения проецирующего луча SA₁ с построенной вертикальной линией.

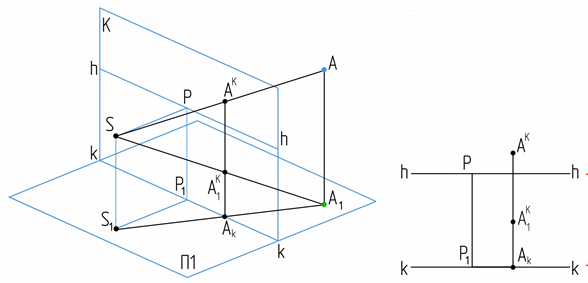

Рисунок 1. Перспектива точки, расположенной на высоте большей высоты зрения

Построение перспективного чертежа (картины):
1. Прежде всего:
- чертят основание картины kk,
- измеряют высоту зрения SS₁ в аппарате проецирования или отрезок hk, который по построению равен высоте зрения,
- чертят линию горизонта hh параллельно основанию картины kk на измеренном расстоянии SS₁.

2. Построение перспективы точки A:
- в аппарате проецирования измеряют расстояние Р₁A_k,
- на картине от точки Р₁ откладывают, измеренное в аппарате проецирования, расстояние Р₁A_k,
- в аппарате проецирования измеряют расстояние A_kA^K,
- на картине от точки A_k откладывают, измеренное в аппарате проецирования, расстояние A_kA^K.

3. Построение перспективы основания точки A:
- в аппарате проецирования измеряют расстояние A_kA₁^K,
- на картине от точки A_k откладывают, измеренное в аппарате проецирования, расстояние A_kA₁^K.

Следует запомнить:

Перспектива точки, расположенной в предметном пространстве на высоте большей высоты зрения, всегда находится выше линии горизонта hh.

Перспектива основания точки, расположенной в предметном пространстве на высоте большей высоты зрения, всегда находится между основанием картины kk и линией горизонта hh.

На рисунке 2 показана иллюстрация фрески "Чудо со статиром" (https://ru.wikipedia.org/wiki/Чудо_со_статиром) итальянского живописца Томмазо Мазаччо (1401-1428гг) с указанием перспективы точек А и B, расположенных на высоте большей высоты зрения и перспективы А₁, B₁ оснований точек А и B.

В пространстве:
- точки А и В расположены на поверхности стен сооружения на высоте большей высоты зрения, при чем, точка В находится на большем расстоянии от картинной плоскости, чем точка А.
- основания А₁, B₁ точек А и В принадлежат предметной плоскости (земле) и расположены на линиях пересечения вертикальных плоскостей, на которых находятся точки, с землей.

На картине:
- перспективные проекции А^K и B^K, точек А и В расположены выше линии горизонта hh.
- перспективные проекции А₁^K и B₁^K оснований А₁ и B₁ точек А и В расположены между основанием картины и линией горизонта.

Заметим, что если в пространстве точка расположена дальше от картинной плоскости, то на картине перспетива основания этой точки располагается ближе к линии горизонта.

Рисунок 2. Перспектива точек, расположенных в предметной плоскости
