Особенность:
В предметном пространстве ортогональная проекция точки, принадлежащей предметной плоскости, совпадает с самой точкой.

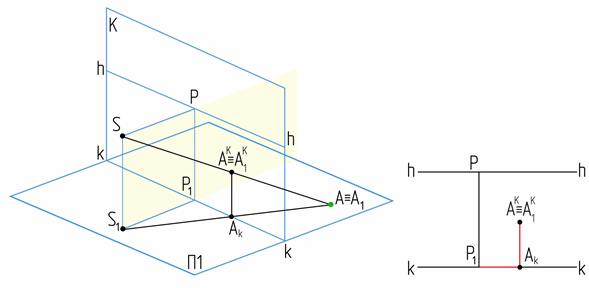

На рисунке 1 показан аппарат проецирования и перспективный чертеж (картина) точки А, принадлежащей предметной плоскости.

Рисунок 1. Перспектива точки, расположенной в предметной плоскости

Следует запомнить:

На картине перспектива точки, расположенной в предметной плоскости и перспектива основания такой точки совпадают и расположены между линией горизонта hh и основанием картины kk.

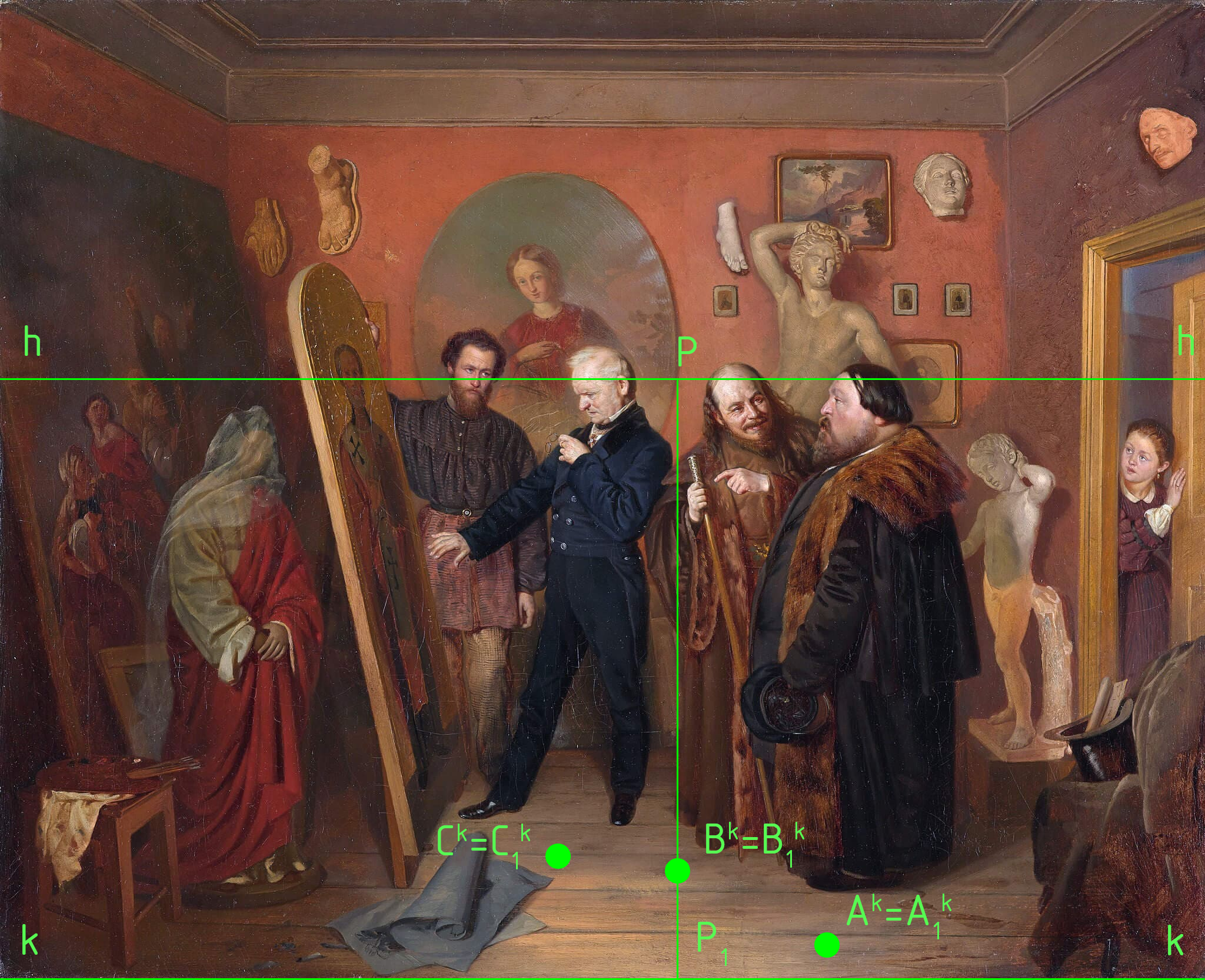

На рисунке 2 показана иллюстрация картины "В мастерской художника" русского художника 19 века Василия Владимировича Пукирева (1832-1890) с указанием перспективы точек А, B, С, принадлежащих предметной плоскости (полу) и перспективы оснований А₁, B₁, С₁ этих точек.
Точка А расположена в предметной плоскости справа от плоскости главного вертикала.
Перспектива А^K точки A расположена справа от линии главного вертикала.
Перспектива A₁^K основания А₁ точки А совпадает с перспективой А^K точки А.
Точка B расположена в предметной плоскости в плоскости главного вертикала.
Перспектива B^K точки B расположена на линии главного вертикала. Перспектива B₁^Kоснования B₁ точки B совпадает с перспективой B^K точки B.
Точка С расположена в предметной плоскости в плоскости главного вертикала.
Перспектива C^K точки С расположена слева от линии главного вертикала. Перспектива C₁^K основания С₁ точки С совпадает с перспективой C^K точки С.

Рисунок 2. Перспектива точек, расположенных в предметной плоскости
