Построение падающей тени при естественном освещениие

«Тень – чернила, которыми пишет солнце».
Гийом Аполлинер

В аппарате проецирования естественный источник света (далее будем говорить «солнце») всегда рассматривается, как находящаяся над плоскостью горизонта бесконечно удаленная точка.

Вследствие, удаленности солнца в бесконечность его лучи считаются параллельными.

При этом параллельные лучи солнца могут быть или восходящими, или нисходящими или параллельными картинной плоскости.

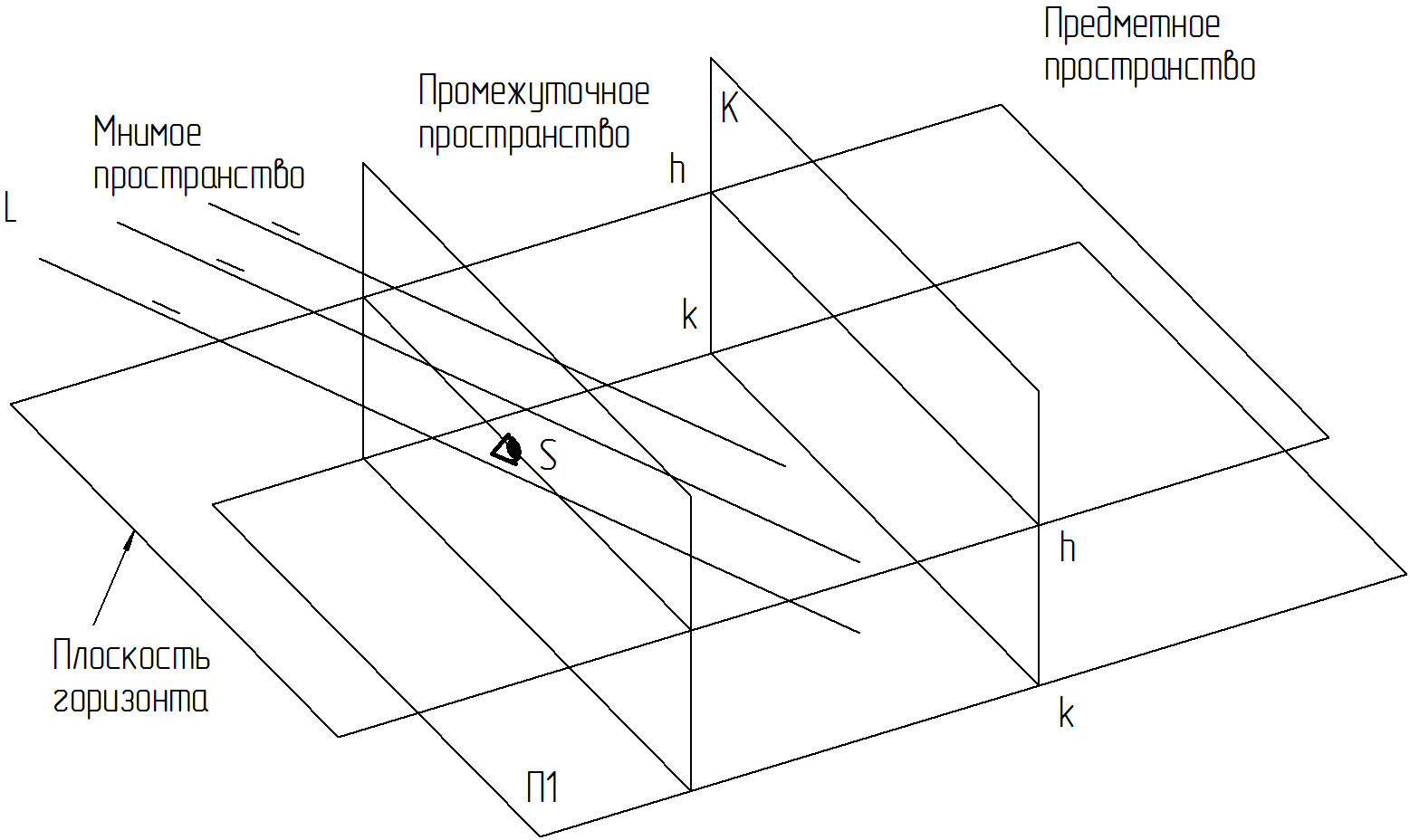

Если солнце находится в предметном пространстве, то его лучи в аппарате проецирования - это восходящие прямые (рисунок 1).

Рисунок 1. Лучи солнца - восходящие прямые

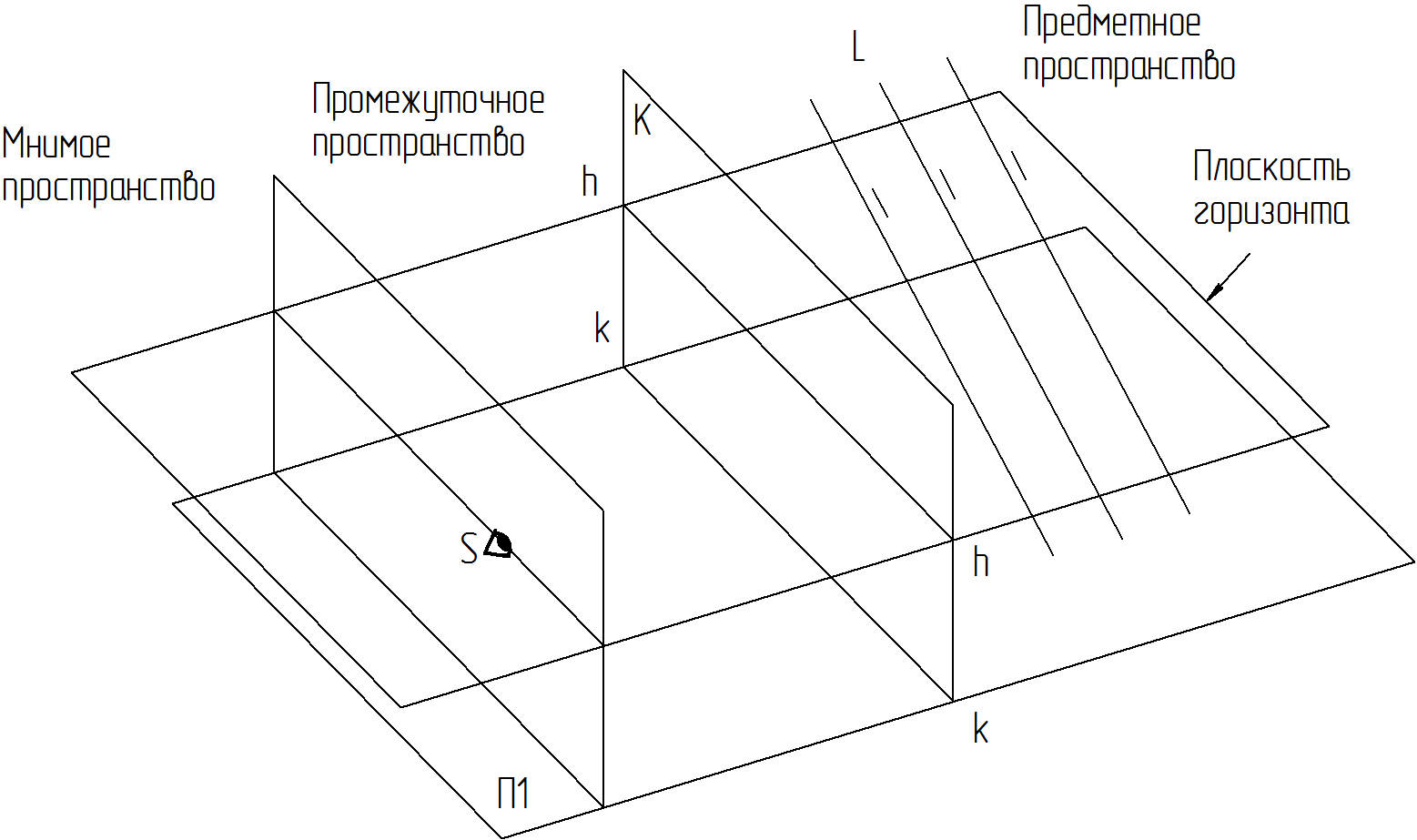

Если солнце находится в мнимом пространстве (за наблюдателем), то его лучи в аппарате проецирования - это нисходящие прямые (рисунок 2).

Рисунок 2. Лучи солнца - нисходящие прямые

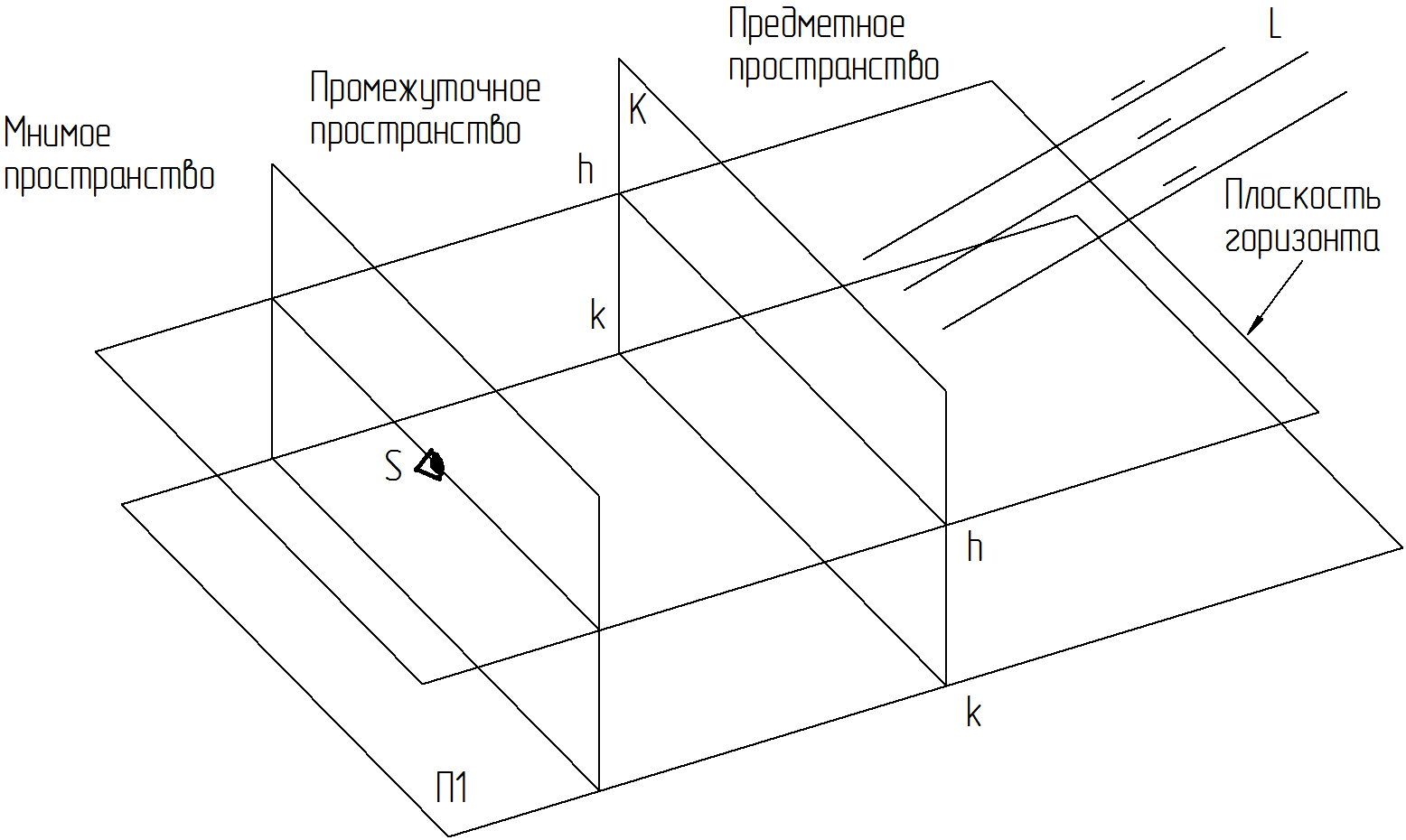

Также солнечные лучи могут быть параллельны плоскости картины и освещать предметы, находящиеся в предметном пространстве сбоку - либо слева, как показано на рисунке 3, либо справа.

Рисунок 3. Лучи солнца параллельные картинной плоскости

На рисунках 4 и 5 показаны примеры естественного освещения, где можно видеть, что в зависимости от расположения источника света относительно наблюдателя, падающие тени имеют разную направленность.
Когда источник естественного освещения находится перед наблюдателем (рисунок 4 ) световые лучи в аппарате проецирования являются восходящими прямыми, в этом случае падающие тени от объектов направлены на наблюдателя.

Рисунок 4. Источники освещения с восходящими световыми лучами

Когда солнце находится за наблюдателем в мнимом пространстве, световые лучи в аппарате проецирования – это нисходящие прямые, а тени направлены от наблюдателя (рисунок 5 а).
Если световые лучи параллельны картинной плоскости, то очертания падающей тени имеют линии, параллельные основанию картины (рисунок 5 б).

Рисунок 5. Источники освещения с нисходящими
и параллельными картине световыми лучами

Далее будут рассмотрены примеры построения падающей тени при разной направленности солнечных лучей.

Переходите к разделу
"Построение падающей тени при освещении восходящими лучами"
