Общий принцип построения тени
Общий принцип построения падающей тени
Рассмотрим построение падающей тени на примере тени от точки на предметную плоскость.
Пусть у нас есть точка А и ее ортогональная проекция А1, источник света L и его ортогональная проекция L1 (рисунок 1).
Из источника света L проводим проецирующий луч через точку А. Так же, проецирующий луч называют световым лучом.
Далее строим ортогональную проекцию этого светового луча, для этого из ортогональной проекции L1 источника света L проводим прямую через ортогональную проекцию А1 точки А до пересечения со световым лучом LА.
Точка пересечения прямых LА и L1А1 определяет падающую на предметную плоскость тень от точки А. Обозначим тень АT.

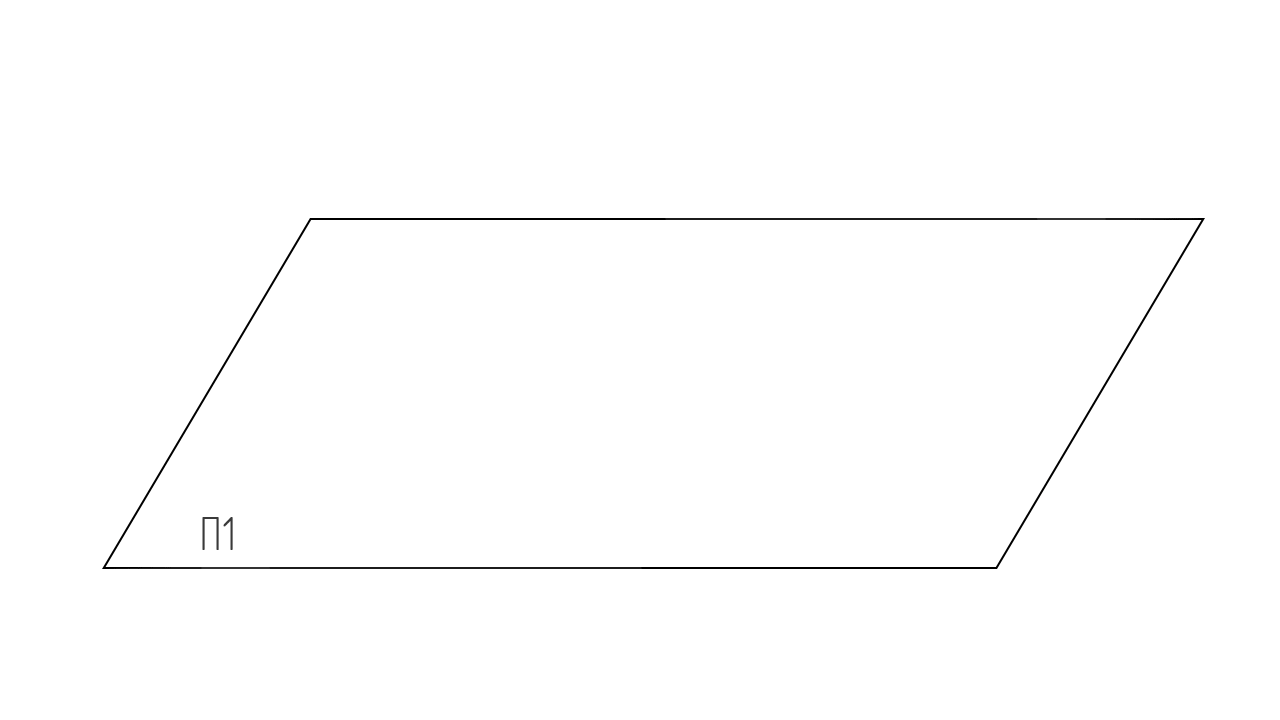

Рисунок 1. Общий принцип построения падающей тени
Объекты окружающего мира по своей структуре имеют множество точек. Для построения тени проецирующие лучи необходимо проводить через все характерные точки наружного контура объекта.
