Источник искусственного освещения расположен перед объектом
Построение падающей тени при расположении искусственного источника освещения перед объектом
Рассмотрим построение тени от вертикальной плоскости, ограниченной прямоугольником и расположенной параллельно картине.
Построение тени от объекта выполняется в следующем порядке:
- — построение теней от характерных точек,
- — соединение полученных теней точек соответствующими линиями.
На перспективном чертеже построим перспективу 1ТK тени точки 1 и перспективу 2ТK тени точки 2.
Соединим отрезками прямых линий полученные точки.
Тень верхней стороны прямоугольника параллельна основанию картины, так как эта стороны параллельна картине.

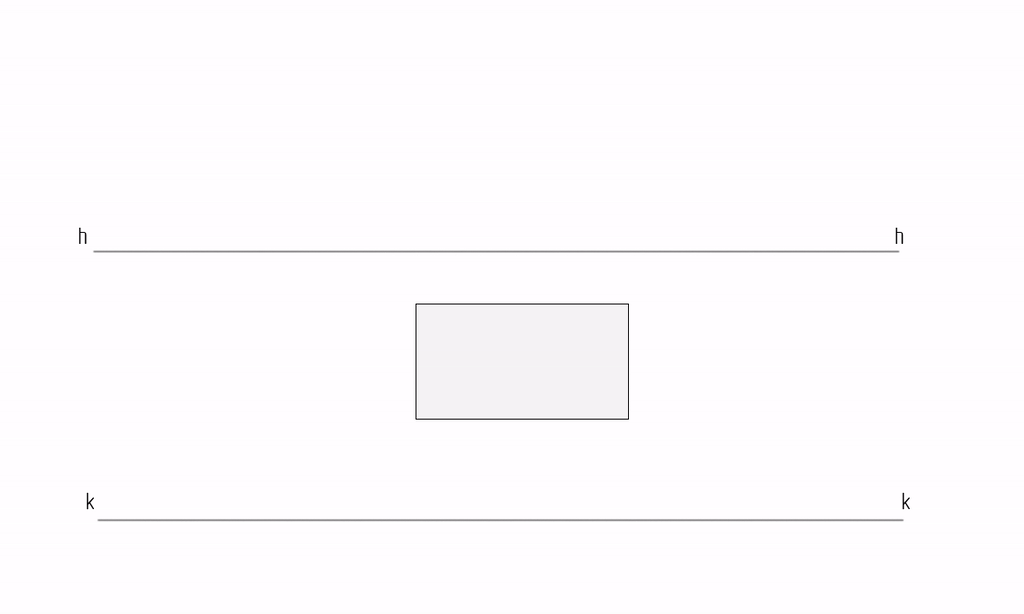

Рисунок 1. Построение тени от точки при расположении искусственного источника освещении перед объектом
При расположении источника света перед объектом тень отбрасывается по направлению от картины от наблюдателя.
