Задания по инженерной графике
В начало

Тема Условное название работы
(карточка-задание выдается в ауд. 408)		 Справочная информация Образцы выполнения чертежей
(в разработке)
ЧЕРТЕЖИ
ДЕТАЛЕЙ


  • Учебное пособие

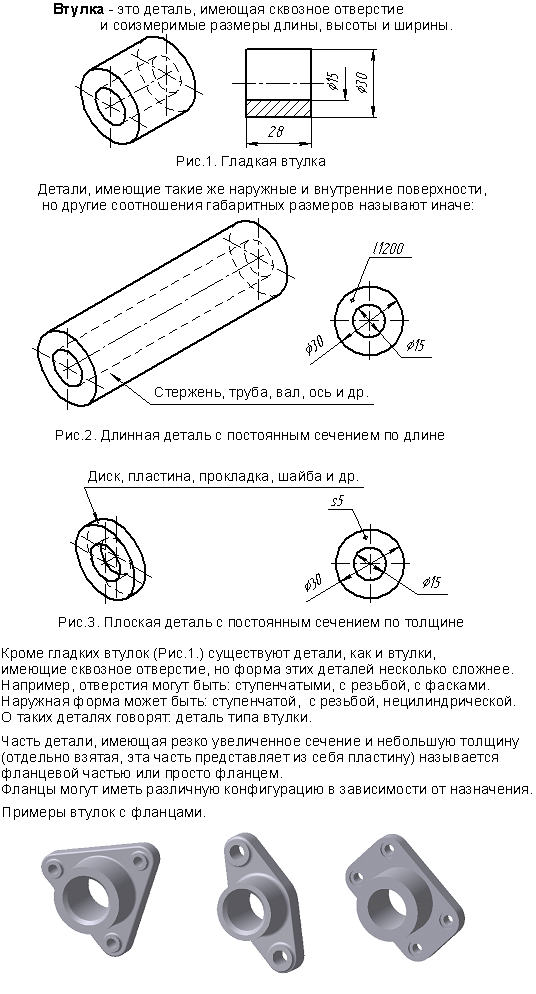

    "Втулка - общие сведения"
  • Учебное пособие
    "Общие правила выполнения чертежей" (сканировано)
    		•  1
  • 1.1. По аксонометрической проекции (карточка-черчение)
  • 1.2. По аксонометрической проекции (двойная карточка)
  • 1.3. По двум видам
    (двойная карточка)
  • 1.4. По двум видам
    (одинарная маленькая карточка)

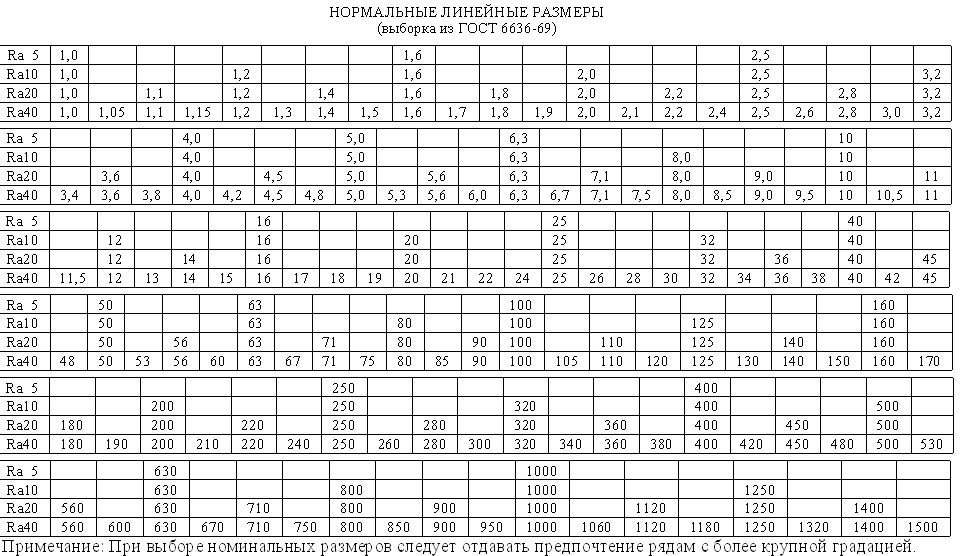

  • Нормальные линейные размеры

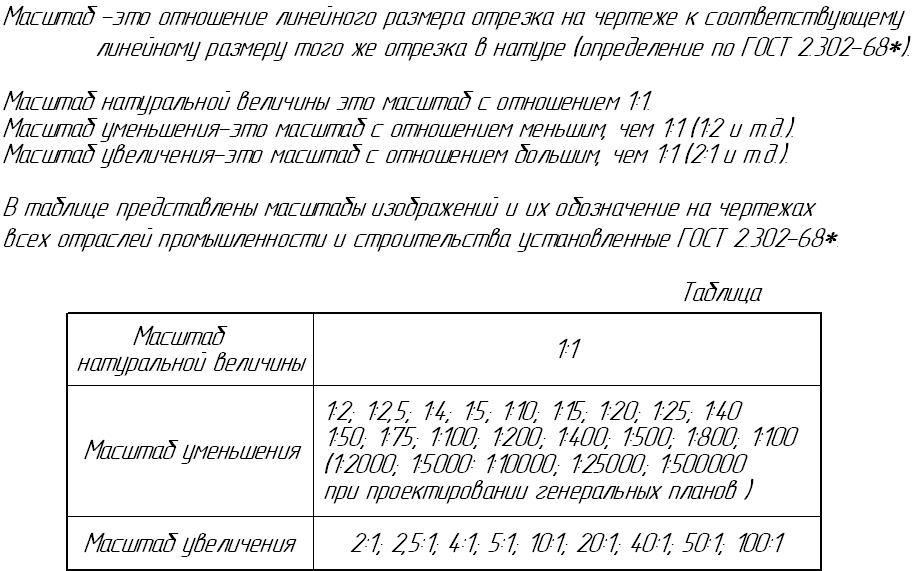

  • Масштабы

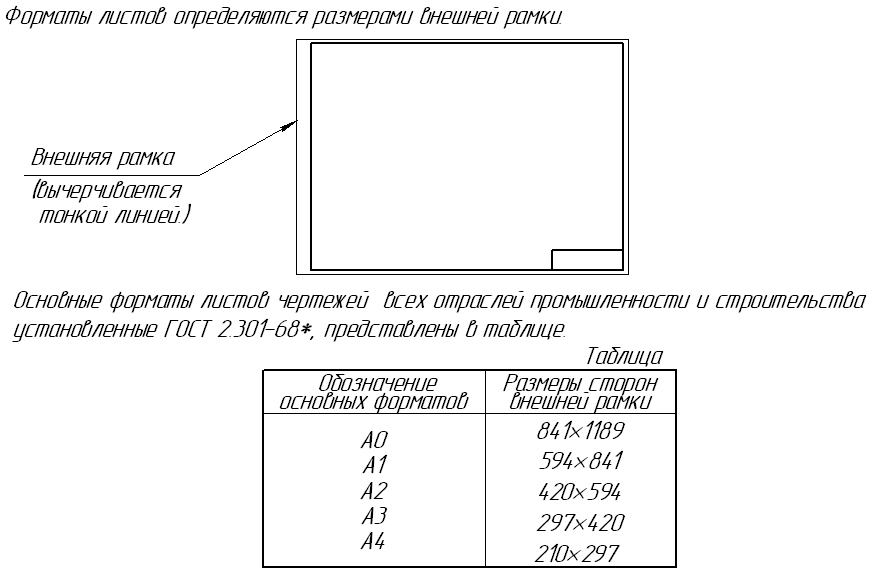

  • Форматы

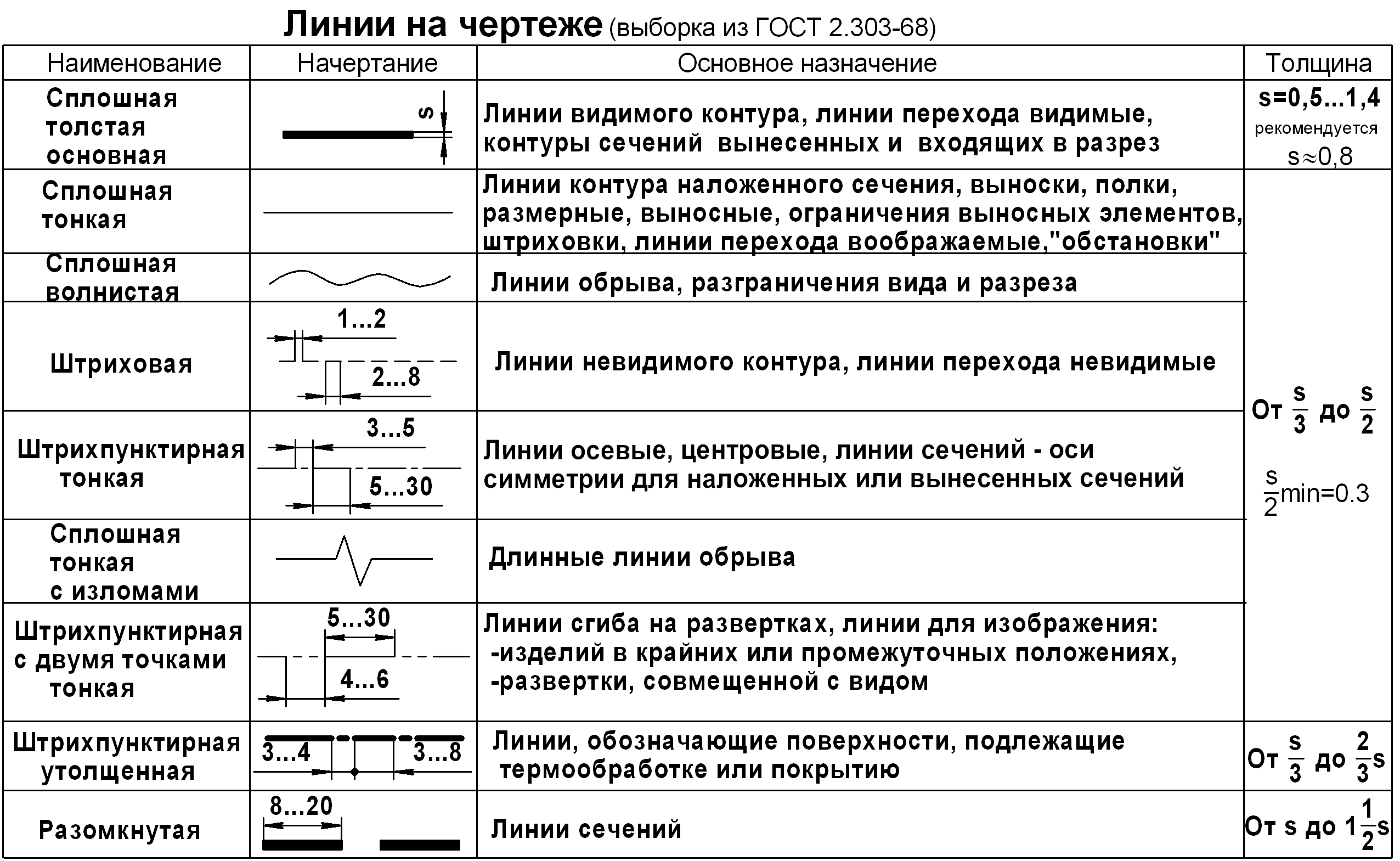

  • Линии

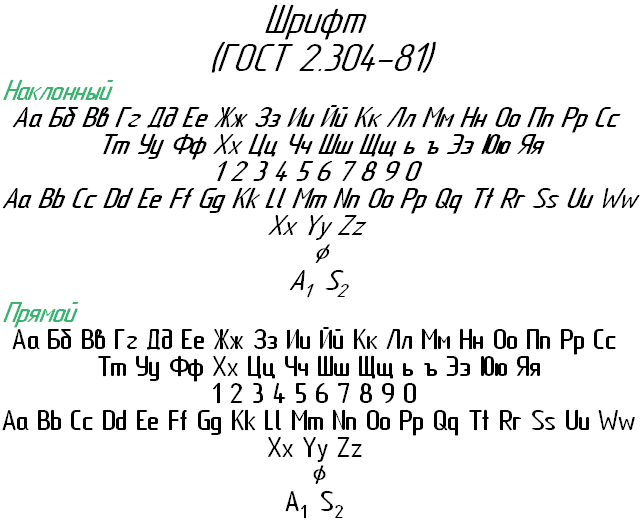

  • Шрифт

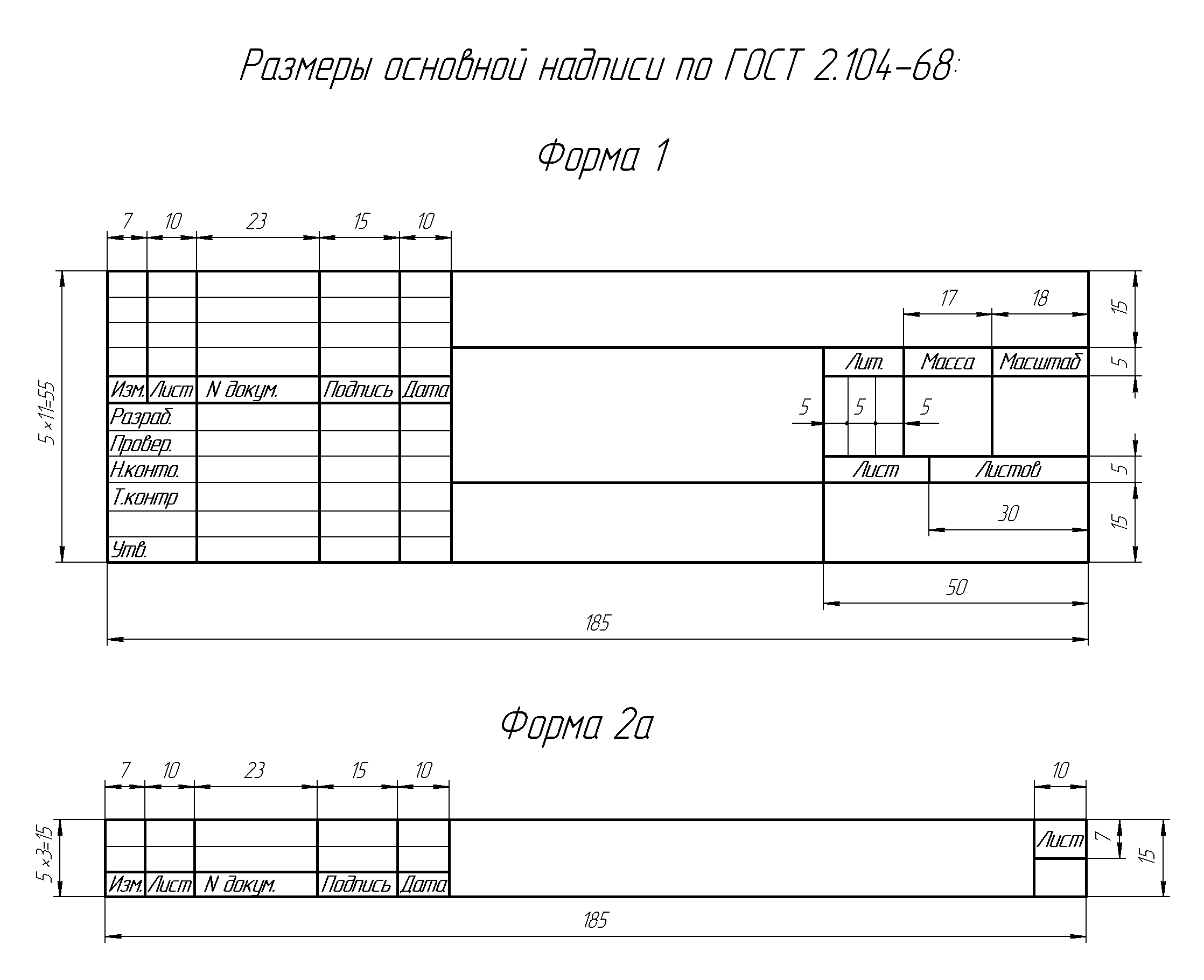

  • Основные надписи: Форма 1 и Форма 2. Размеры

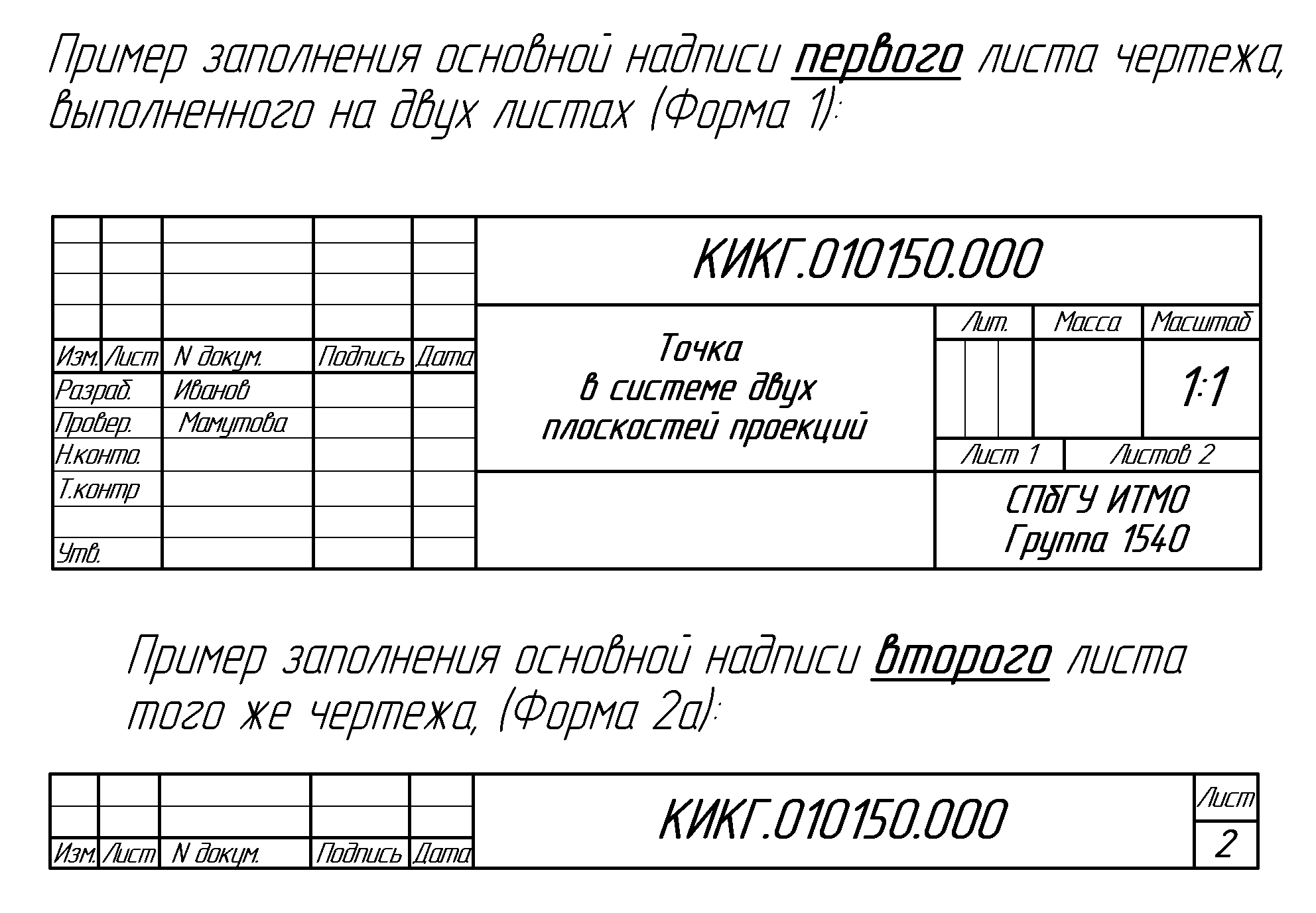

  • Основные надписи: Форма 1 и Форма 2. Пример заполнения
    		•

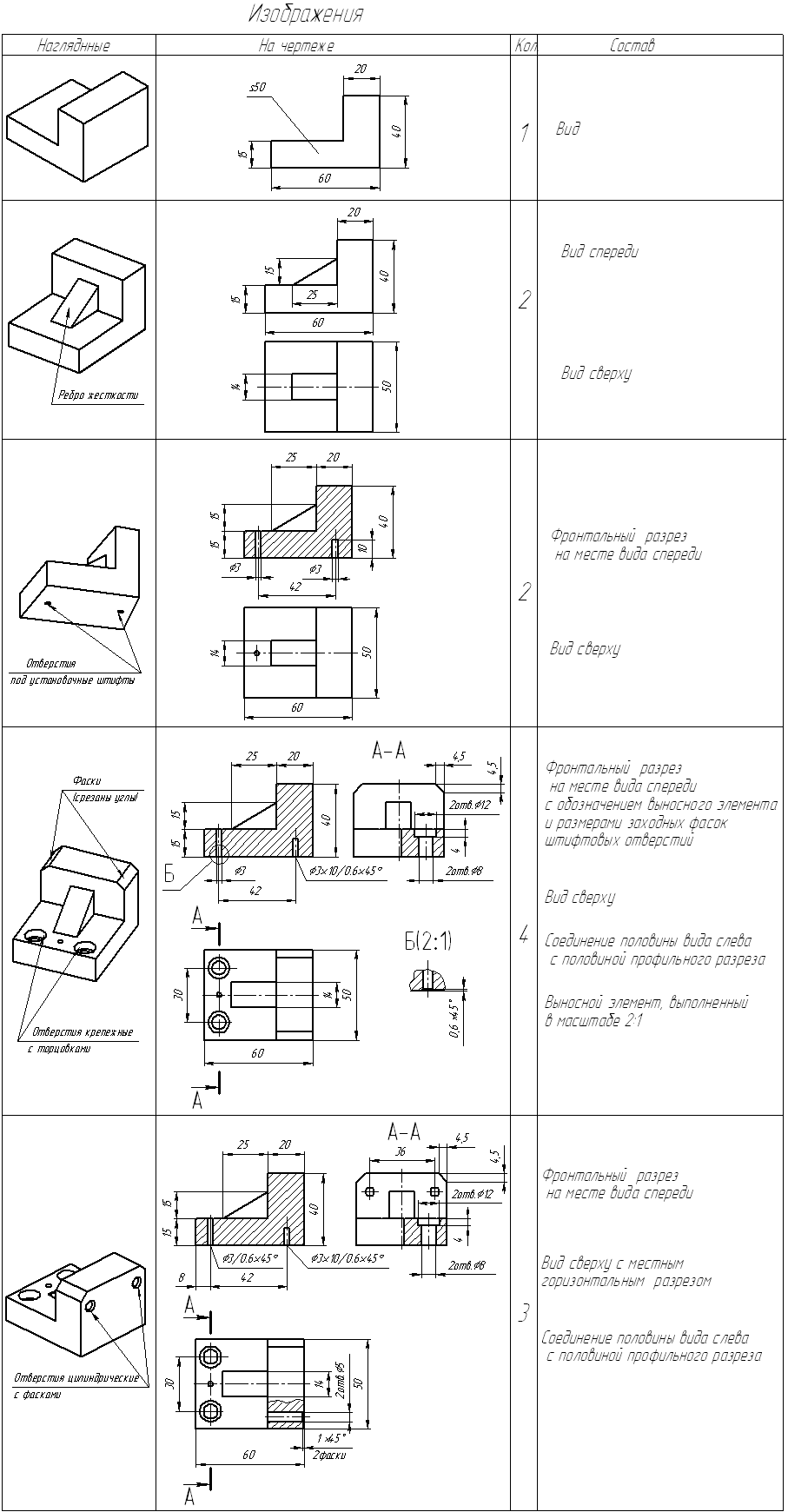

  • Изображения (виды, разрезы), примеры нанесения размеров
    		•
    2

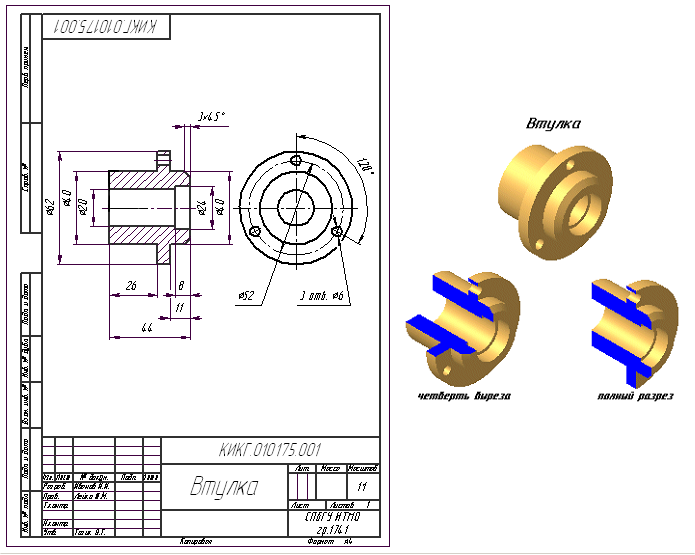

  • Втулка (по эскизу детали)
    		•

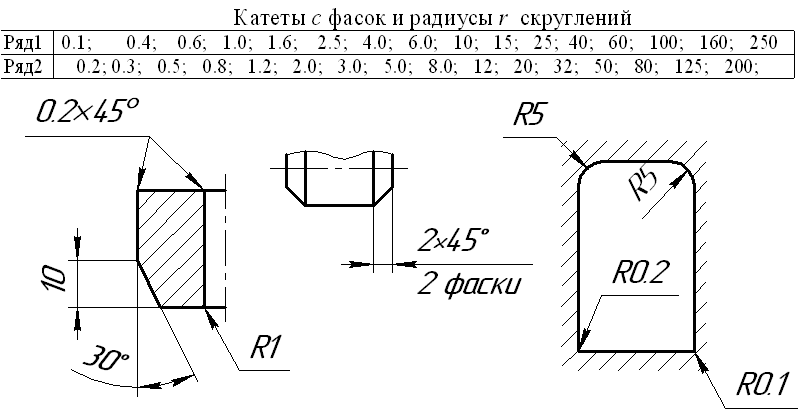

  • Фаски и радиусы скруглений

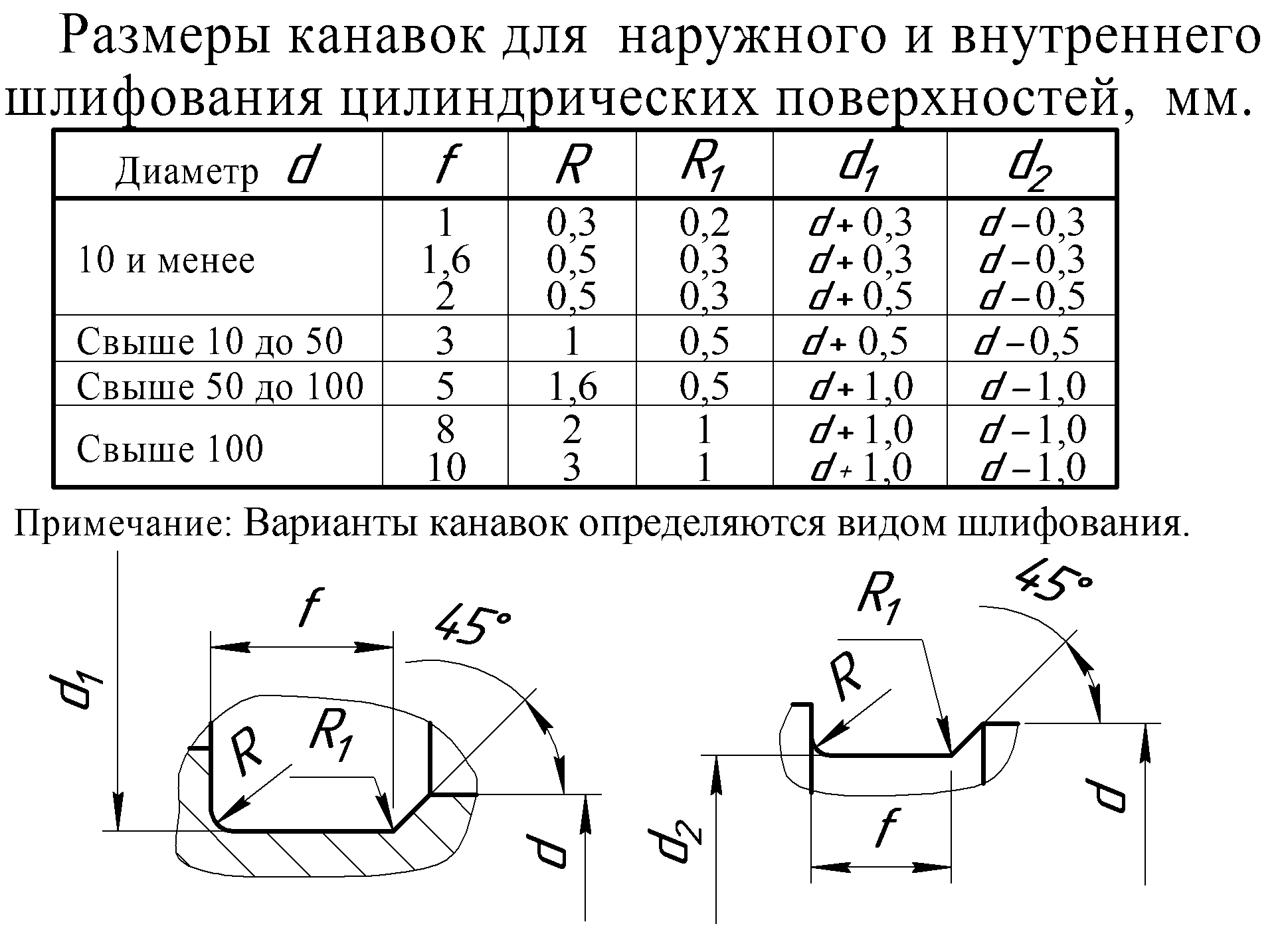

  • Канавки для выхода шлифовального круга

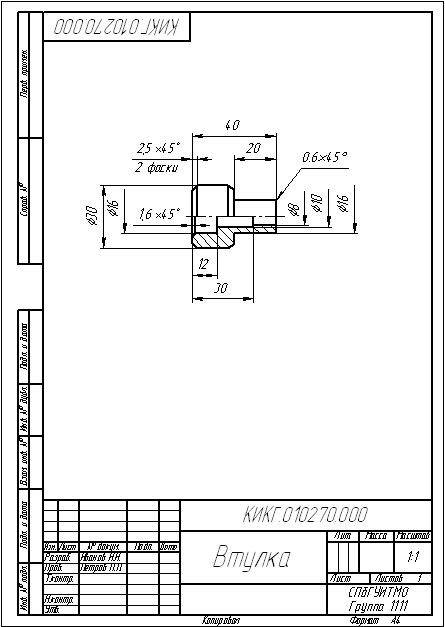

  • Втулка (одно изображение)

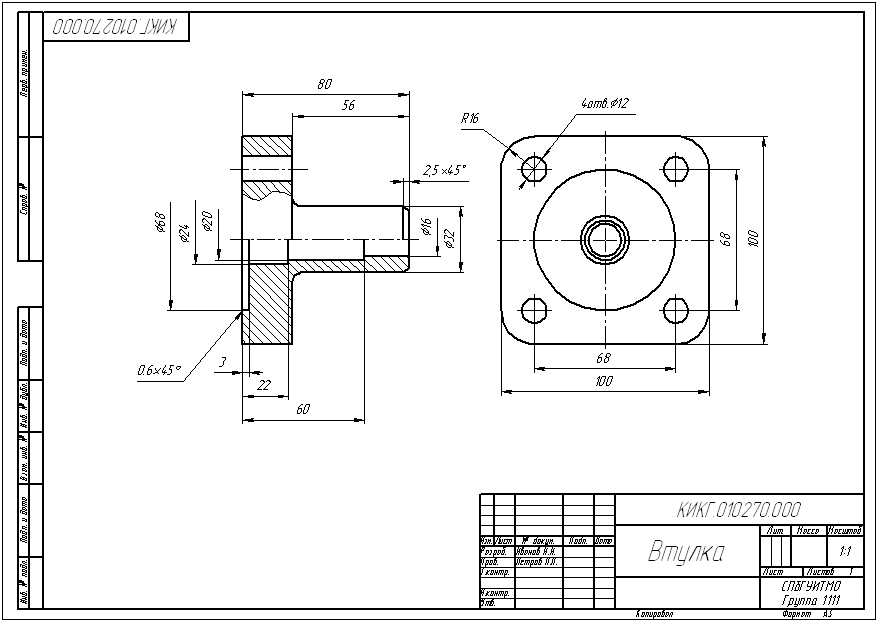

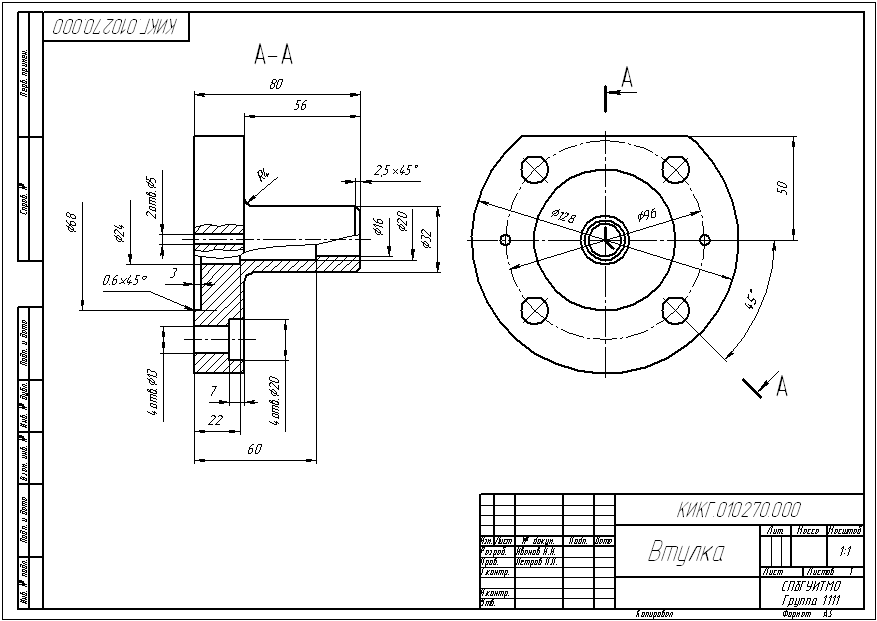

  • Втулка с круглым фланцем
  • Втулка с лыской на круглом фланце
  • Втулка с прямоугольным фланцем
    • 3

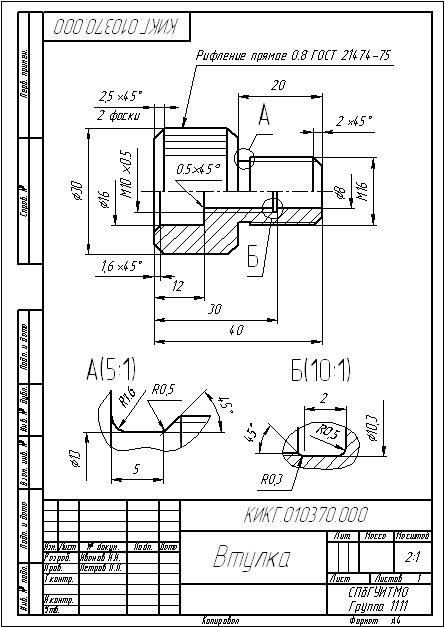

  • Резьба и рифление (по эскизу детали)
    		•

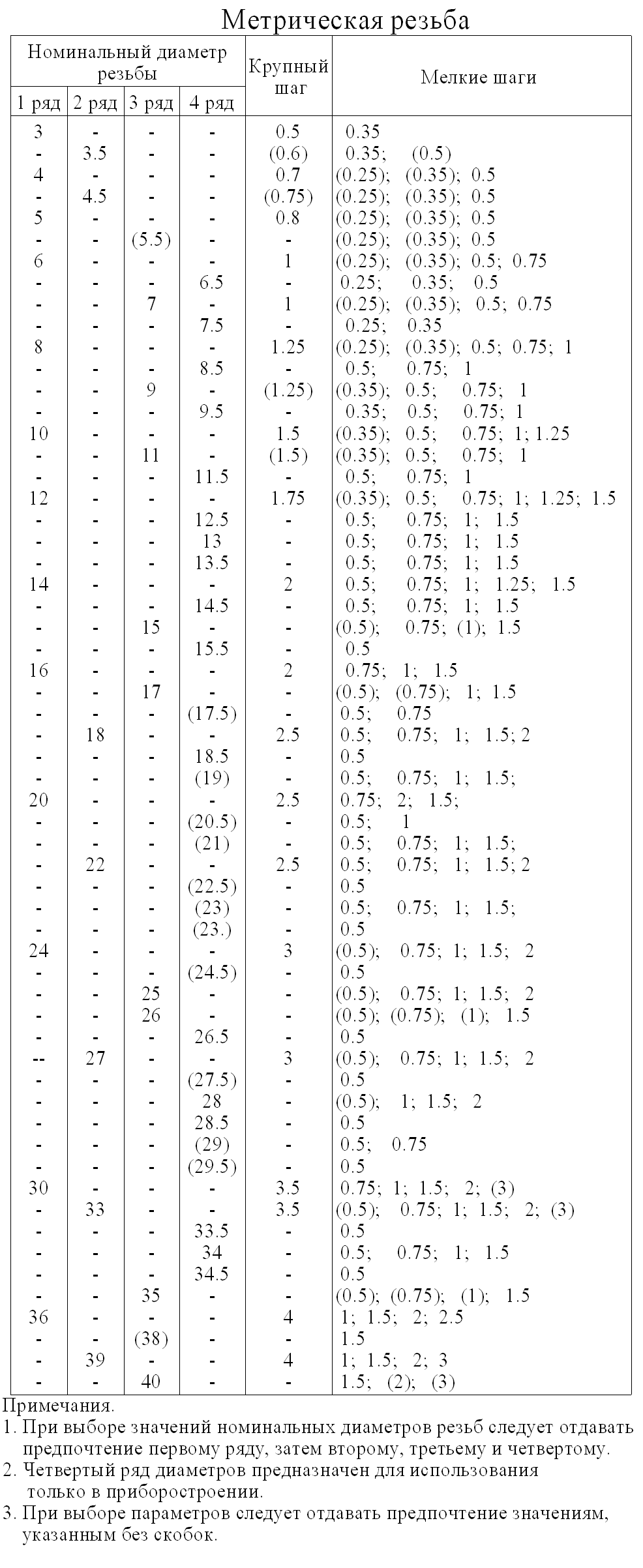

  • Резьба метрическая

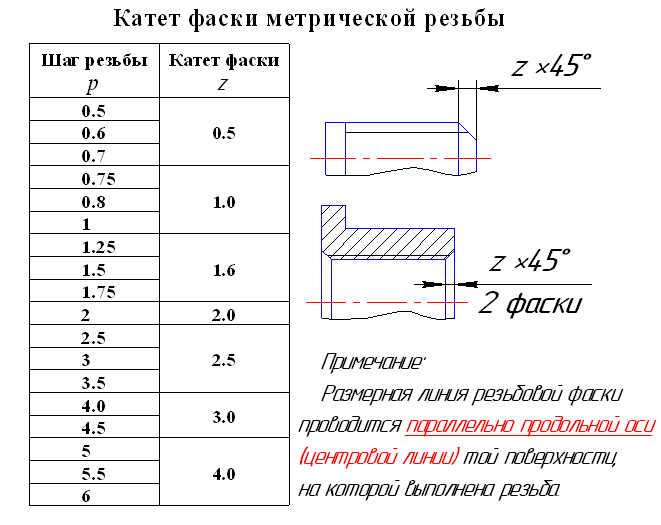

  • Резьбовые фаски

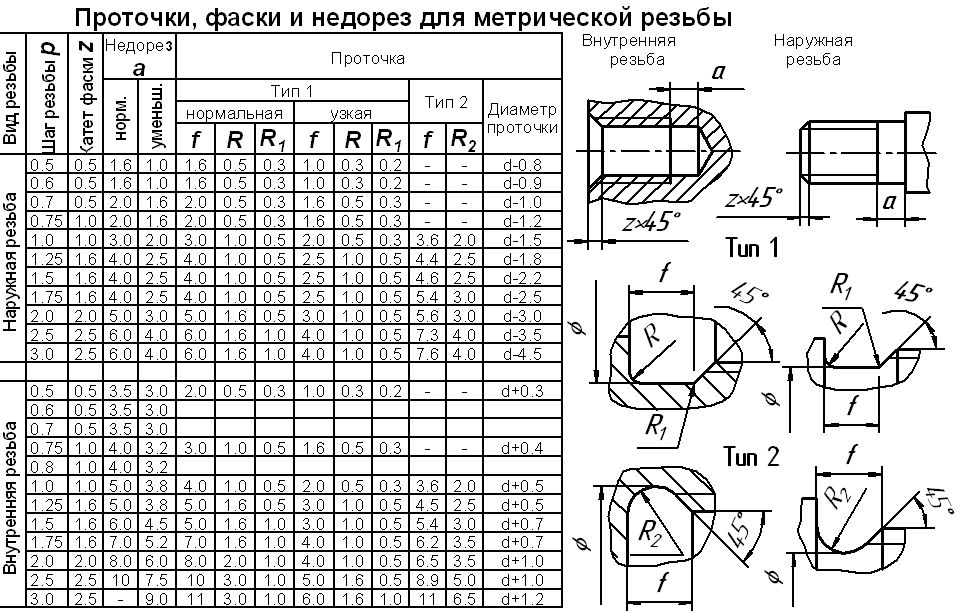

  • Резьбовые проточки

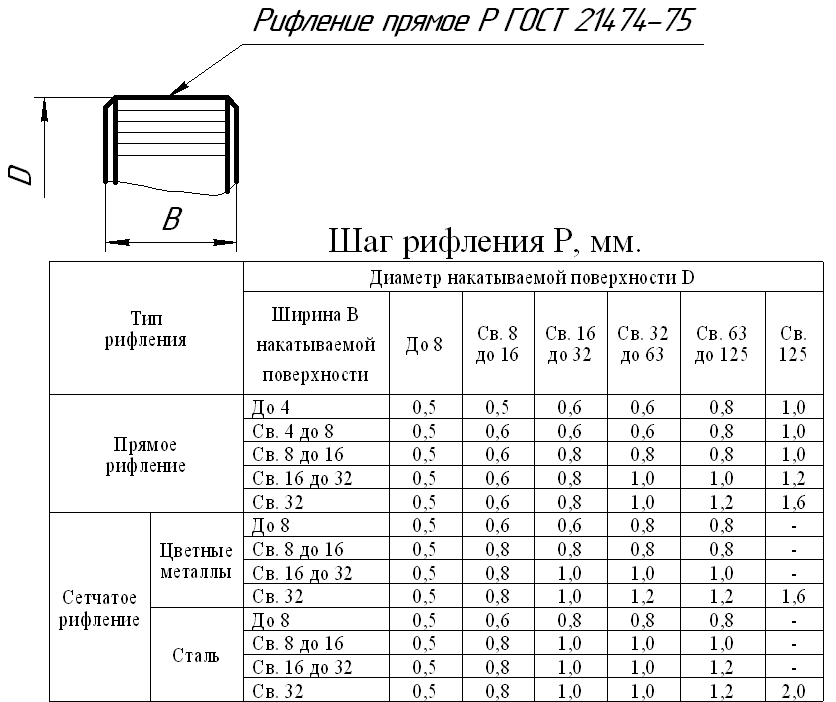

  • Рифление
  • Втулка с резьбой и рифлением
    • 4
  • Колесо зубчатое (по эскизу детали)
    		•

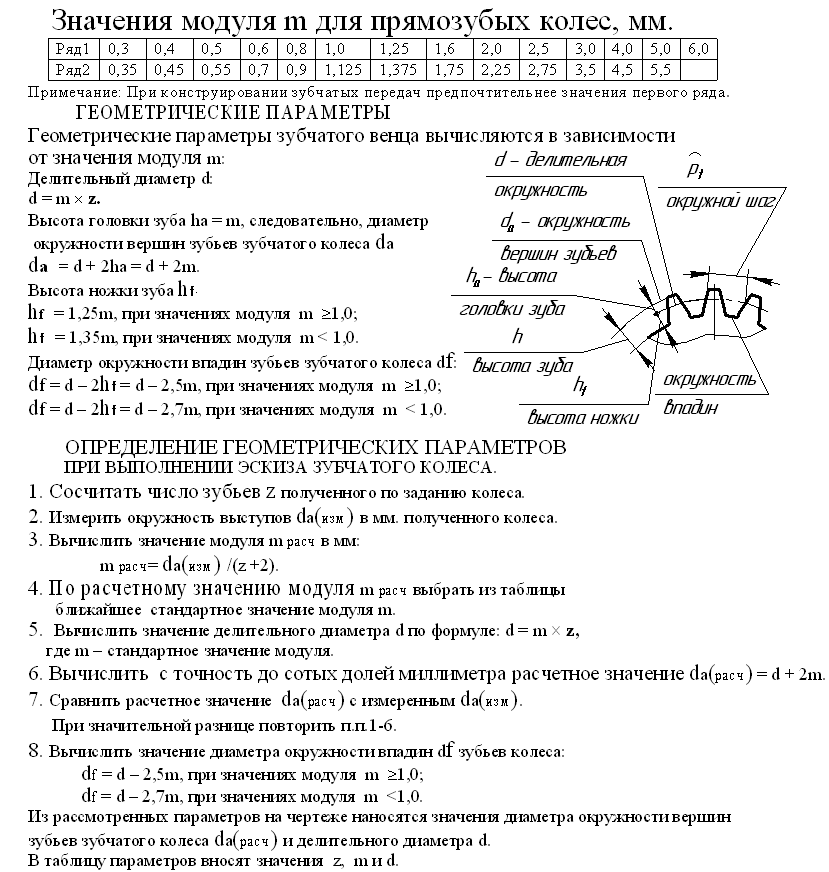

  • Модули и расчет параметров зубчатого колеса
    		•

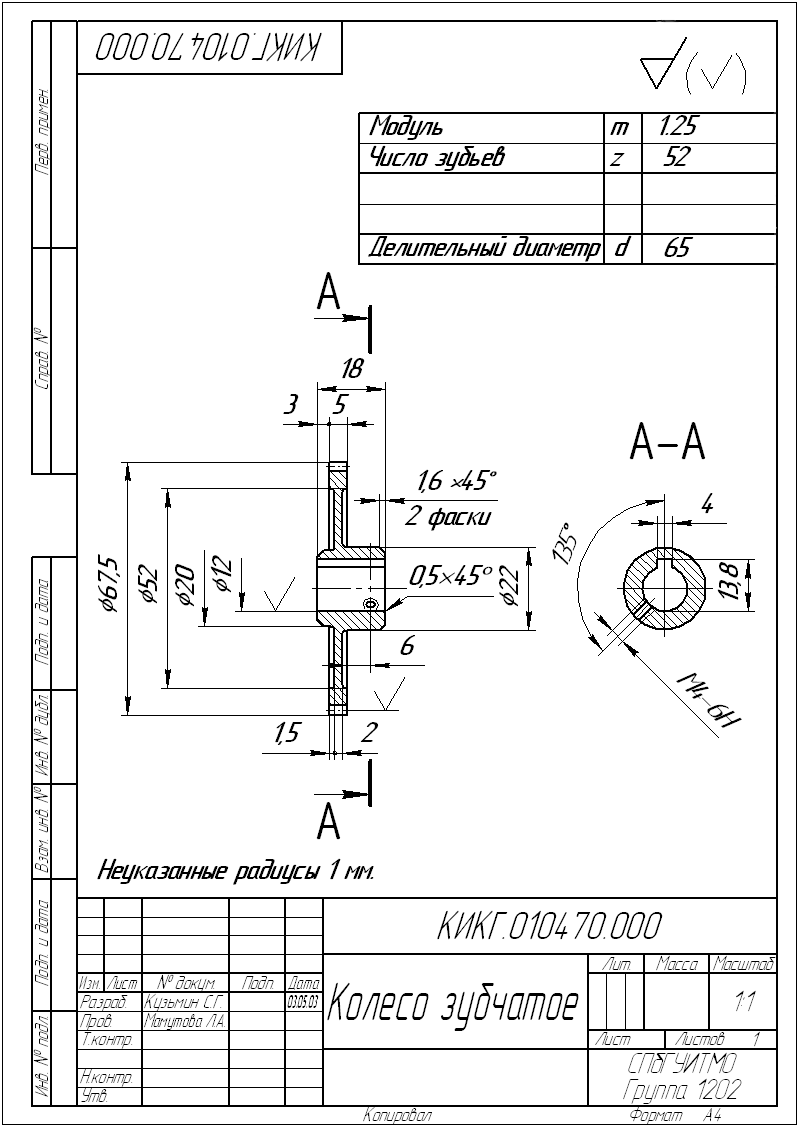

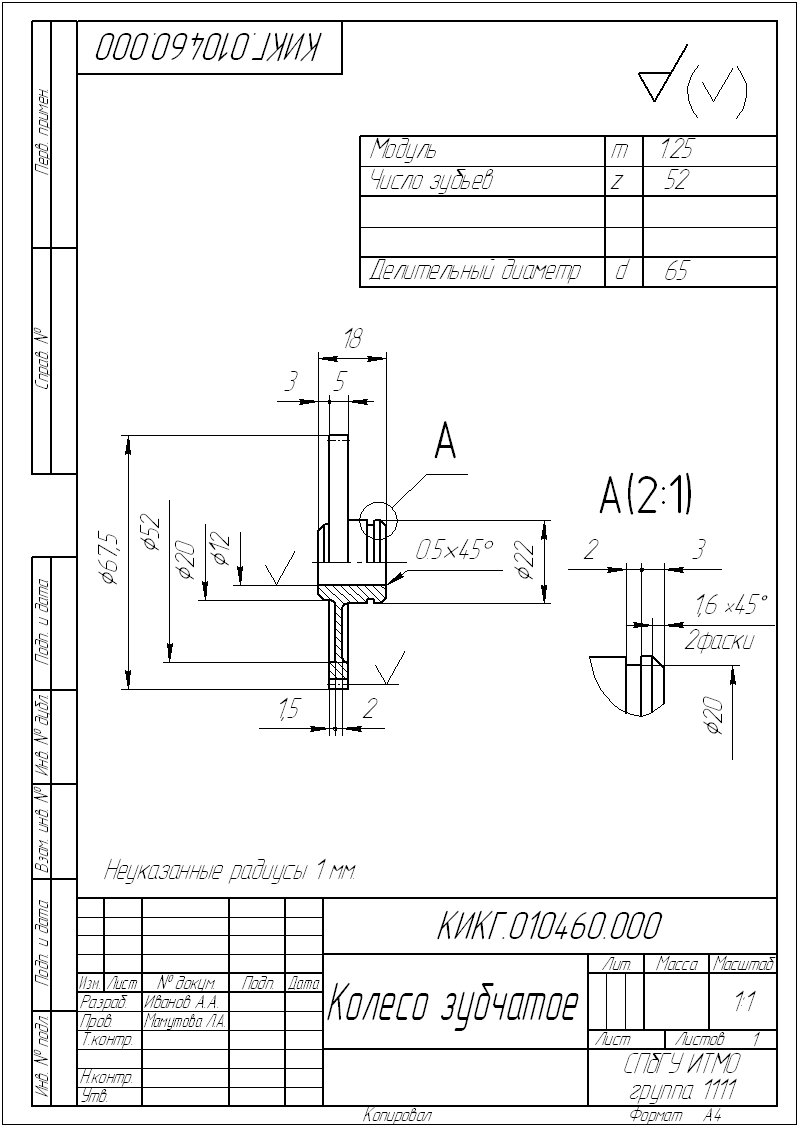

  • Колесо зубчатое
    (с пазом под шпонку)
  • Колесо зубчатое
    (с канавкой под кольцо)
    • 5
  • 5.1. Литой корпус (по эскизу детали)
  • 5.2. По двум видам -"Литой корпус"
    (одинарная большая карточка)

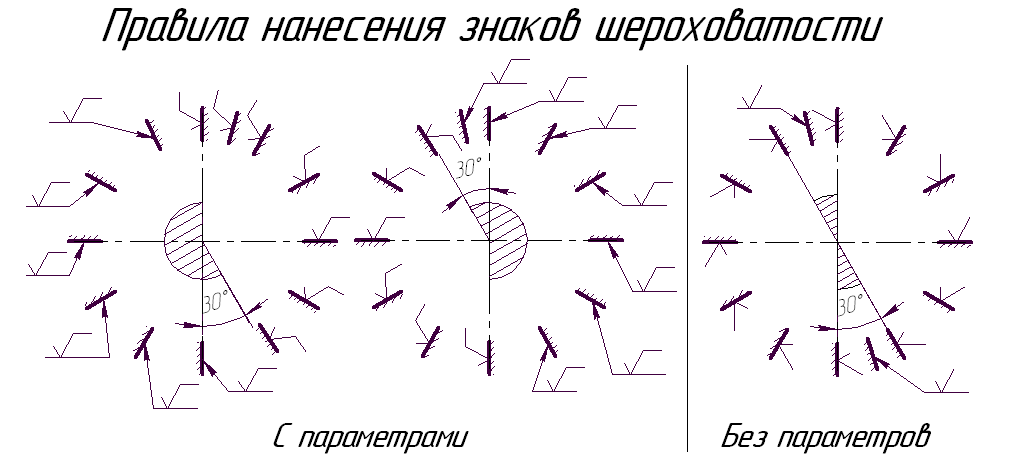

  • Правила нанесения знаков шероховатости


    • СОЕДИНЕНИЯ
    И
    СБОРОЧНЫЕ ЧЕРТЕЖИ


  • Учебное пособие
    "Соединения шпоночные и штифтовые"
  • Учебное пособие
    "Резьбовые соединения"
    (сканированное)
    		• 1

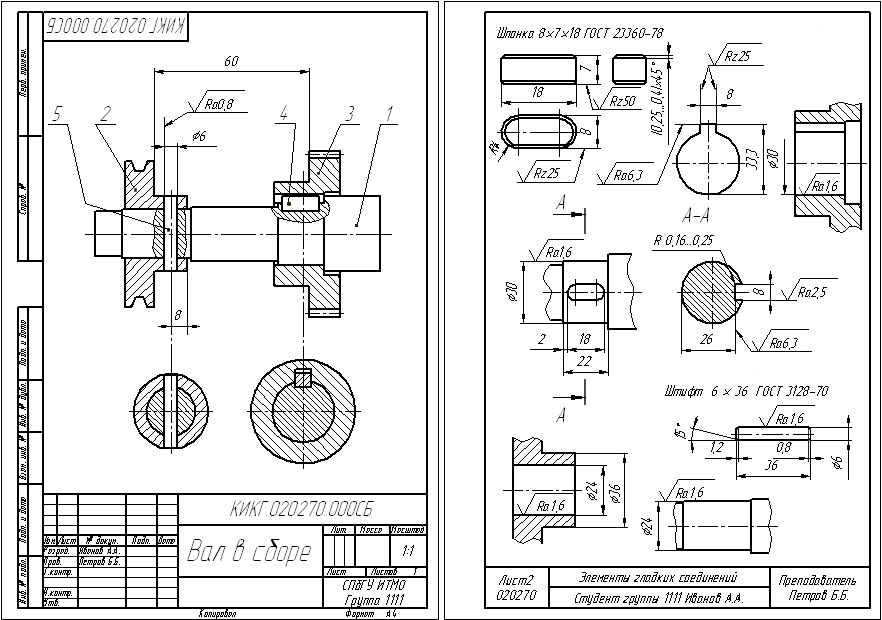

  • Шпоночное и штифтовое соединения (карточка-задание "Вал в сборе")

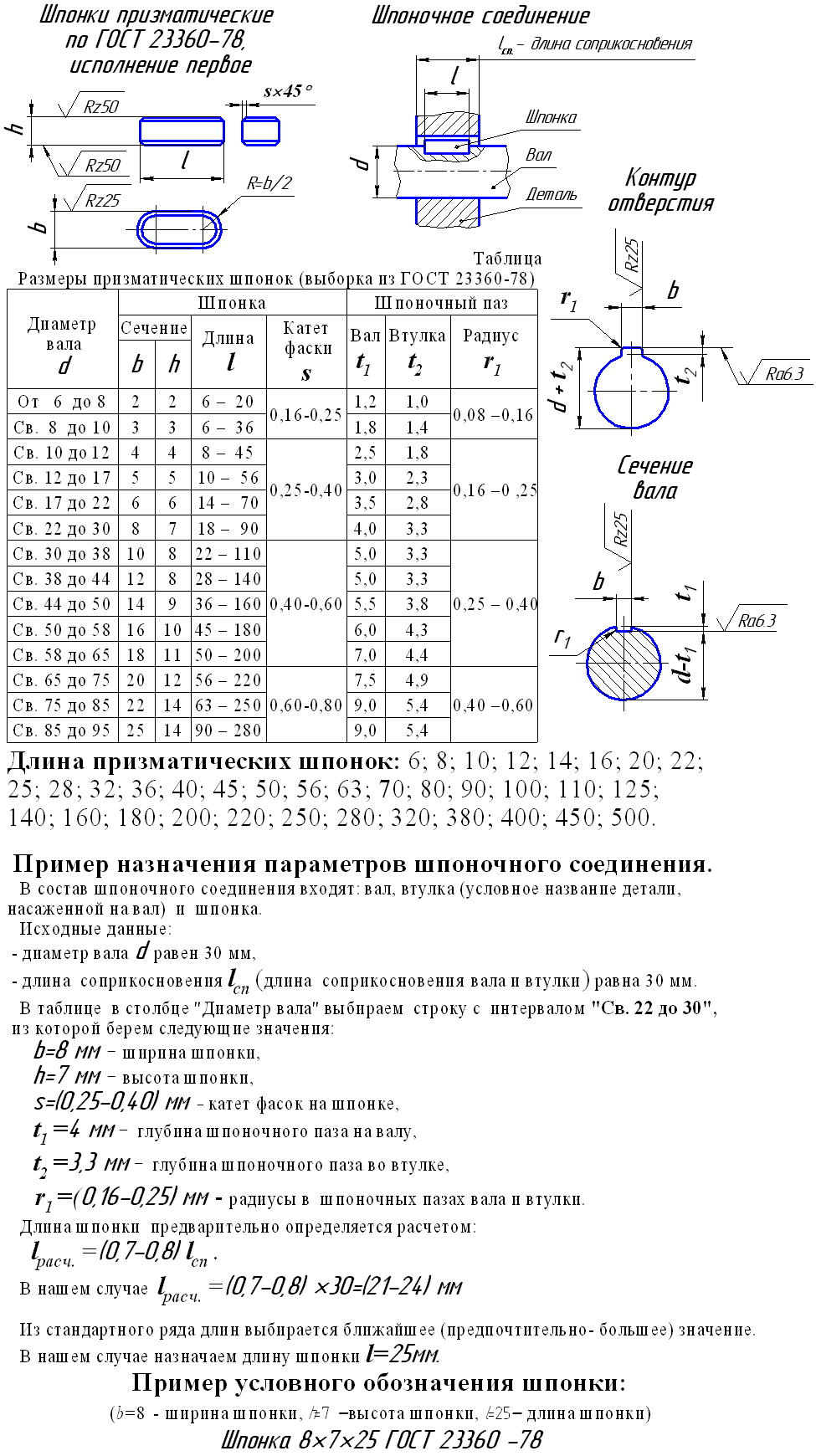

  • Шпонки призматические и пример расчета

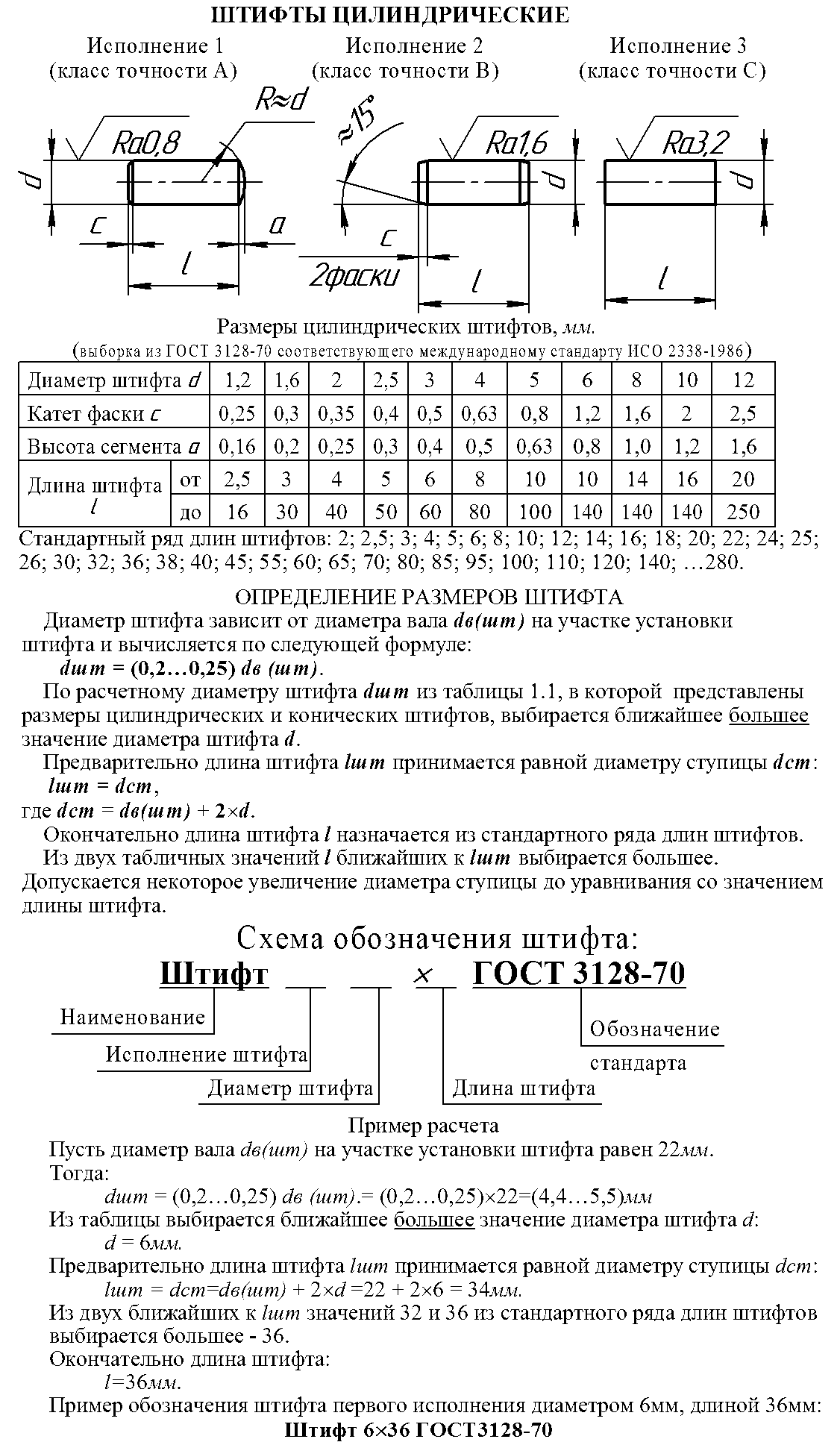

  • Штифты цилиндрические и пример расчета

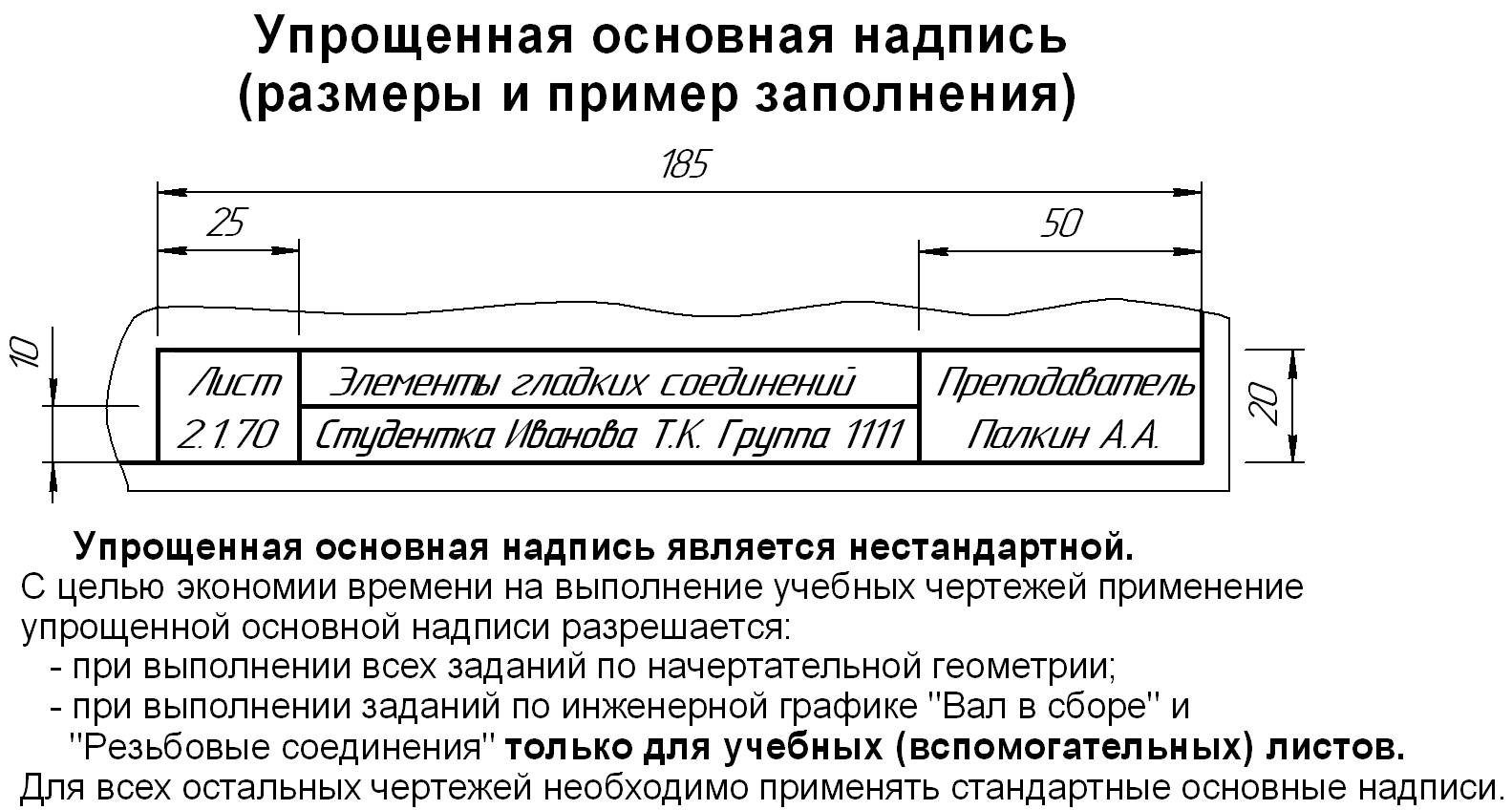

  • Упрощенная основная надпись
    		•
  • Шпоночное соединение (анимация)
  • Штифтовое соединение (анимация)
  • Образцы чертежей
    		•
    2
  • Резьбовые соединения (карточка-задание
    "Резьбовые соединения")
    /в разработке/

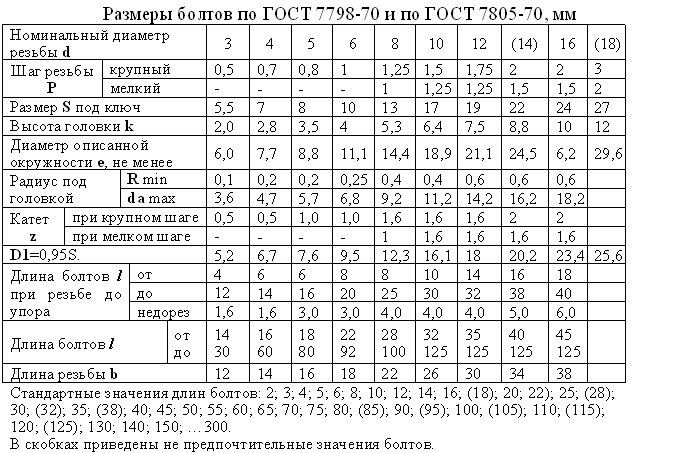

  • Болты ГОСТ 7798-70, ГОСТ 7805-70

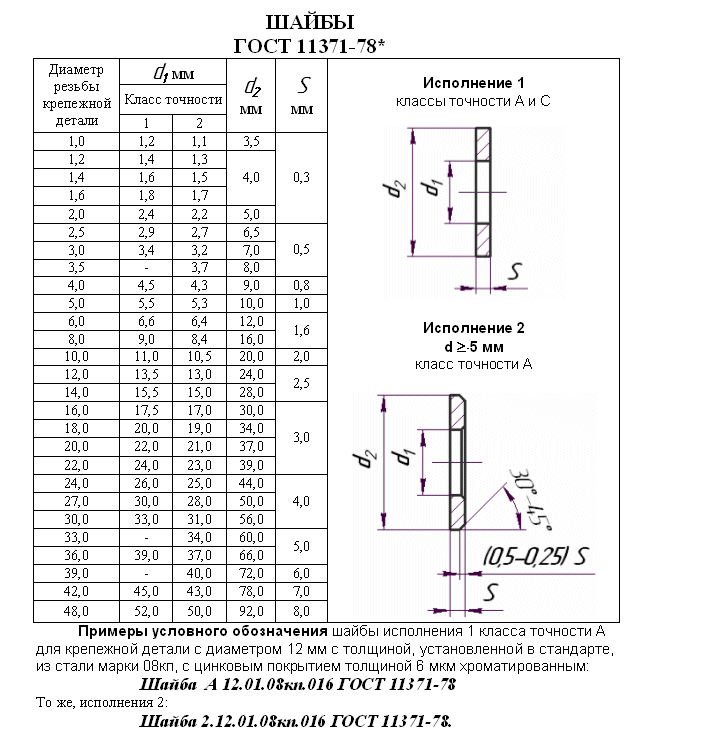

  • Шайбы ГОСТ 11371-78

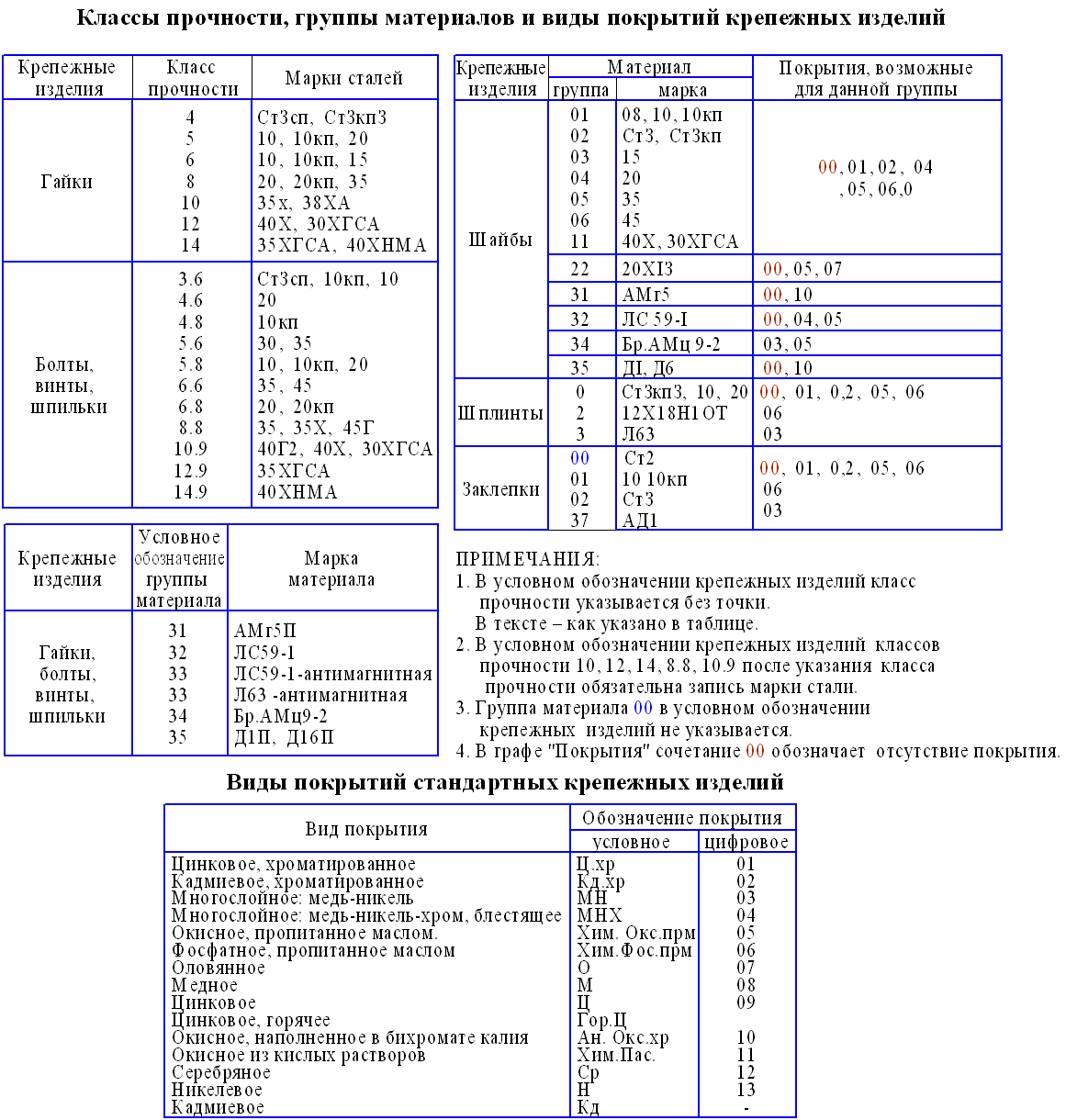

  • Классы прочности, группы материалов и покрытия крепежных изделий

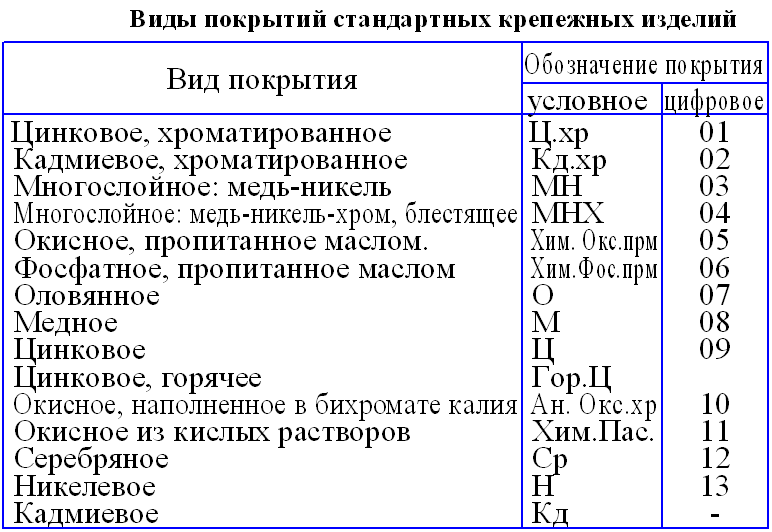

  • Виды покрытий крепежных изделий

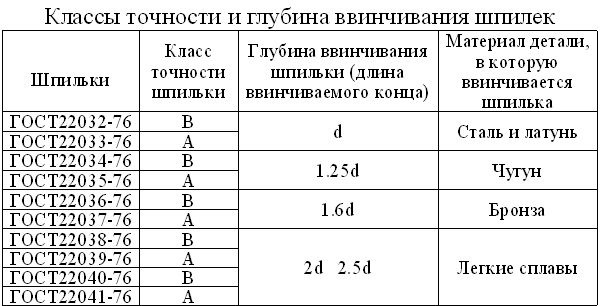

  • Классы точности и глубины ввинчивания шпилек
    		•

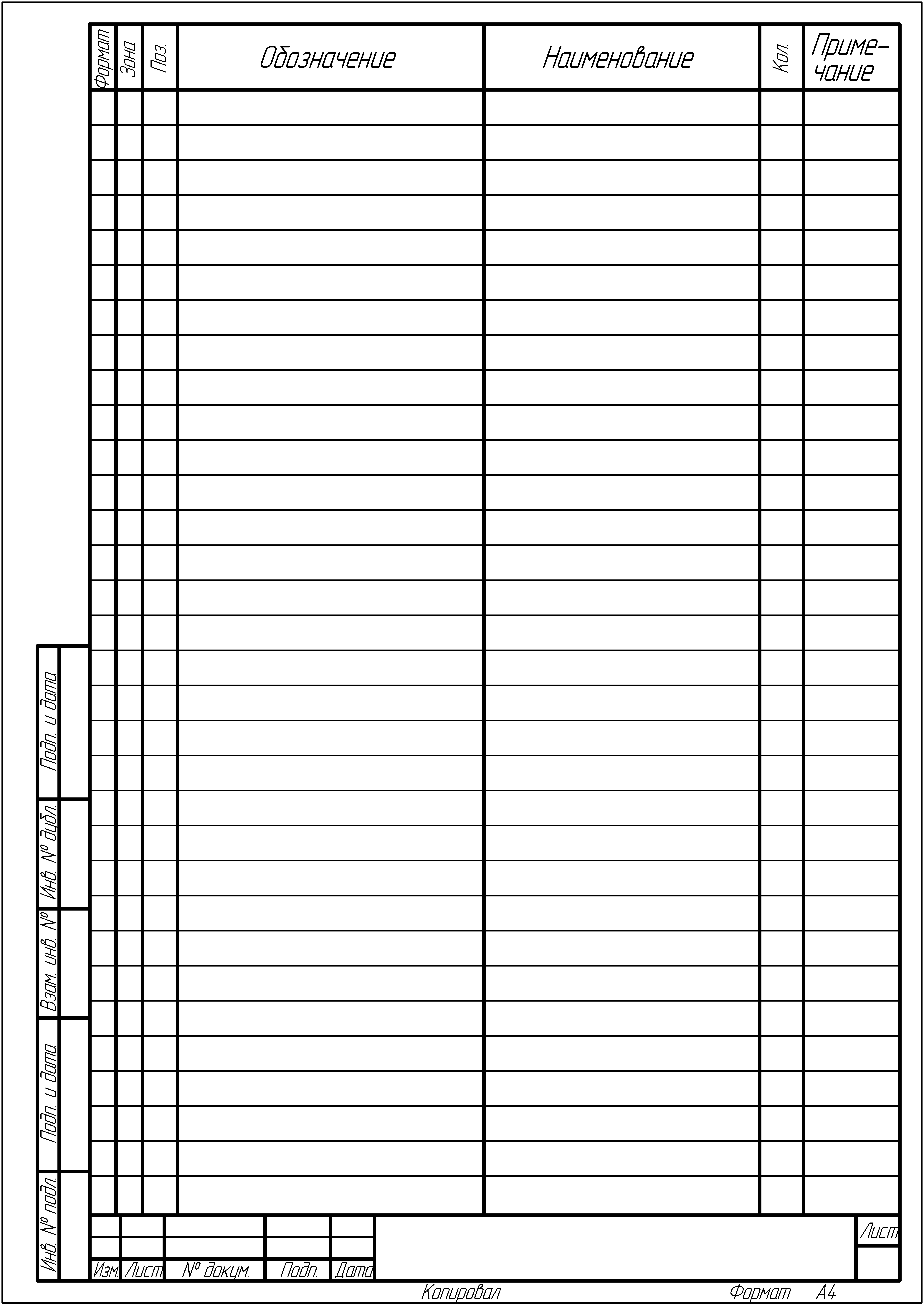

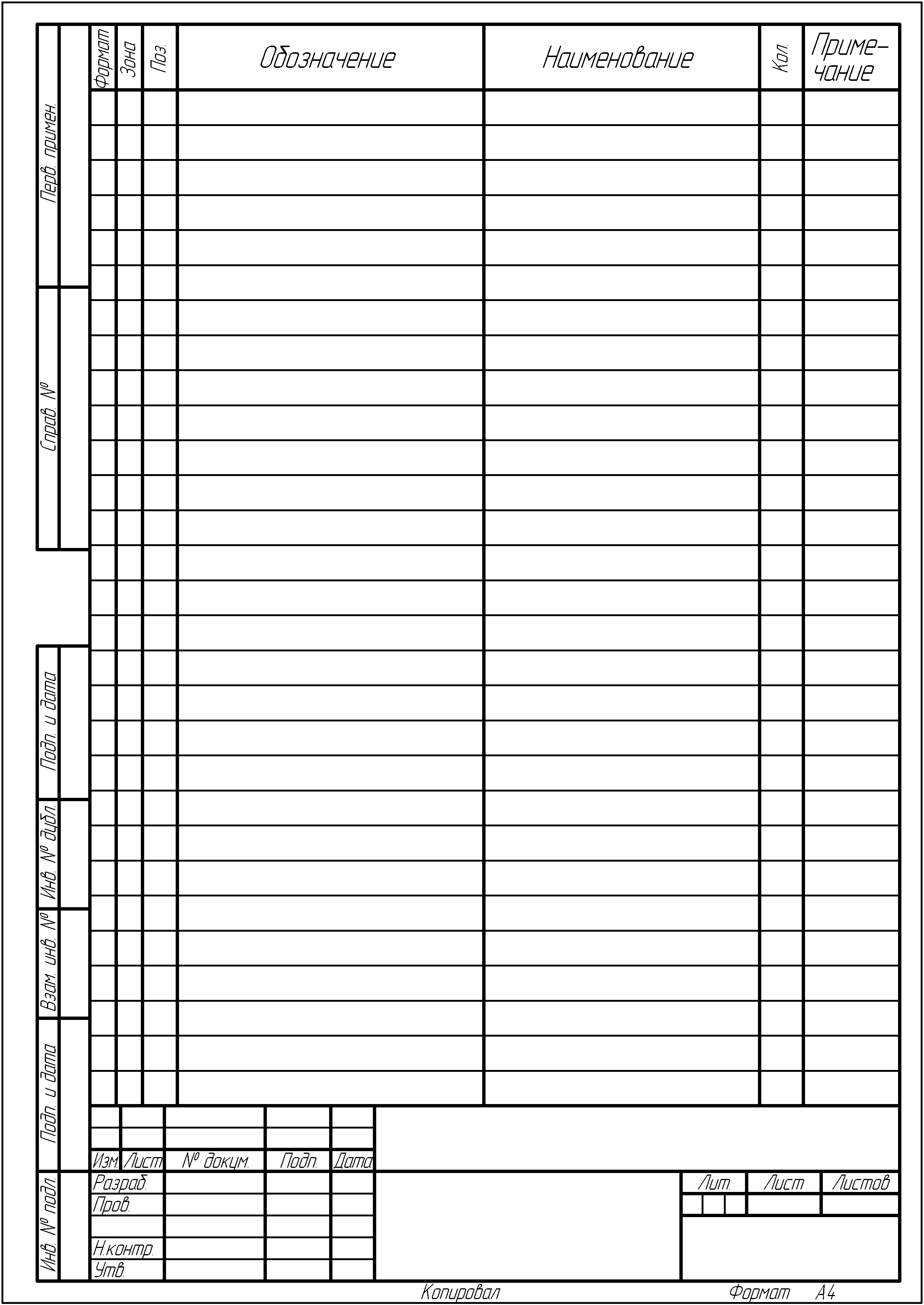

  • Бланки спецификации:
    - первый лист
    - последующие листы
    • 3
  • Заклепочные соединения (карточка-"Заклепочные соединения") /только для групп 2702 и 2741/
    		•
    ДЕТАЛИРОВАНИЕ

  • Учебное пособие
    "Выполнение чертежей
    по сборочному чертежу"
    (сканировано)
    		• 1
  • Альбом чертежей - автор Боголюбов
    /в разработке/
    		• Количество и номера деталей обязательно уточните у вашего преподавателя.
    !!! Чертеж каждой детали необходимо выполнять на отдельном формате.
    Формат, масштаб, количество и состав изображений, размеры и знаки шероховатости - назначать самостоятельно.
