Выполнение чертежа по аксонометрической проекции
(карточка-черчение)

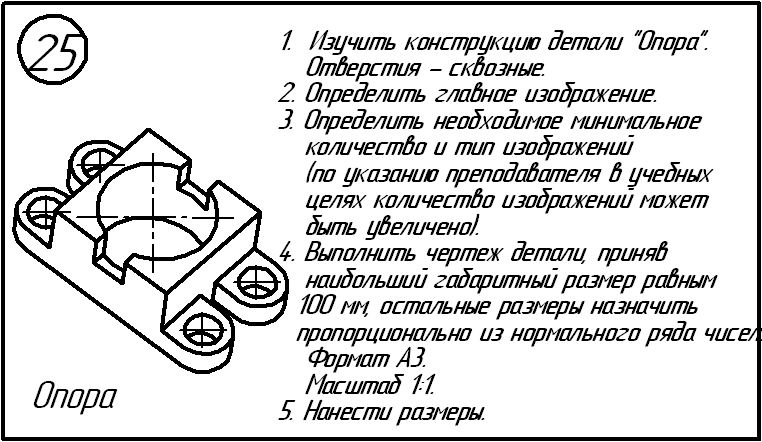

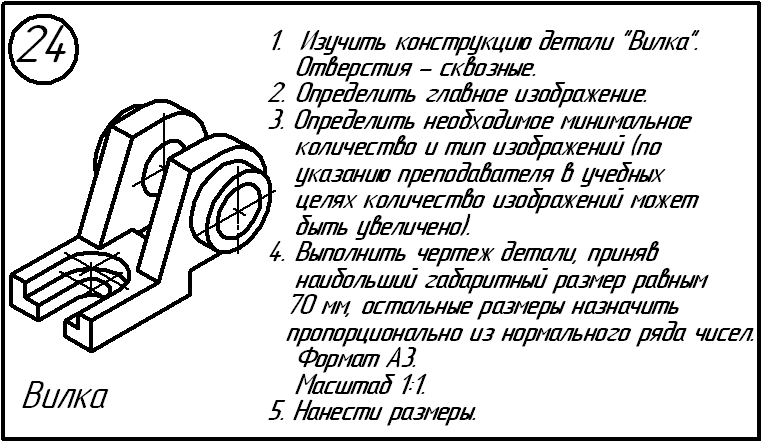

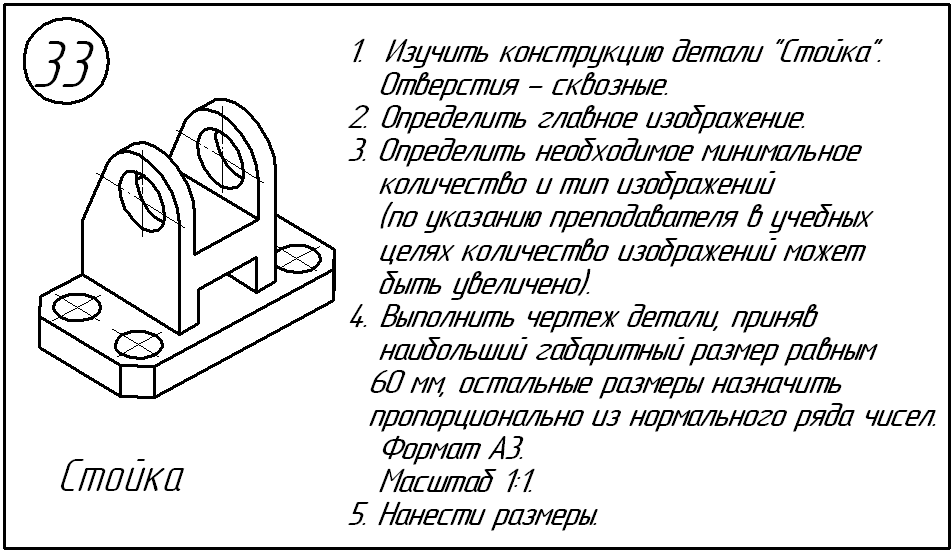

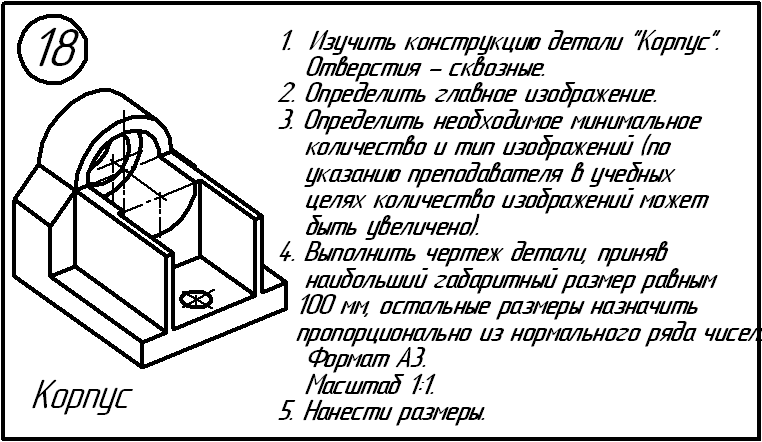

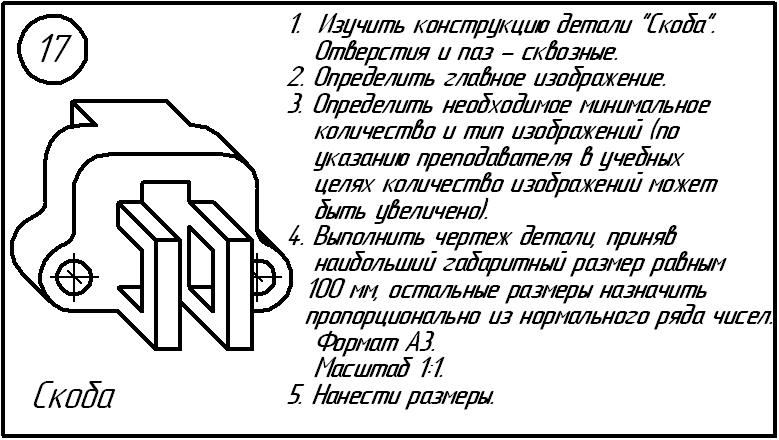

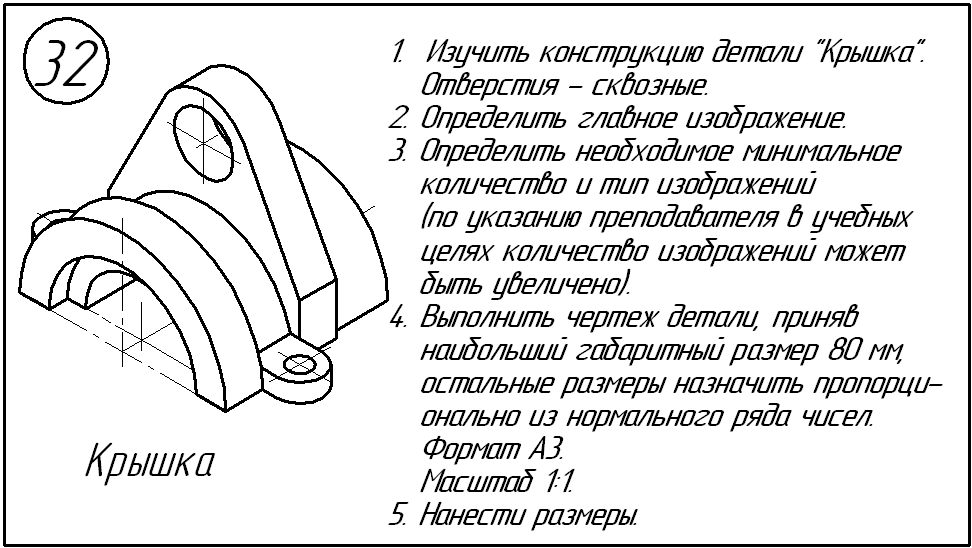

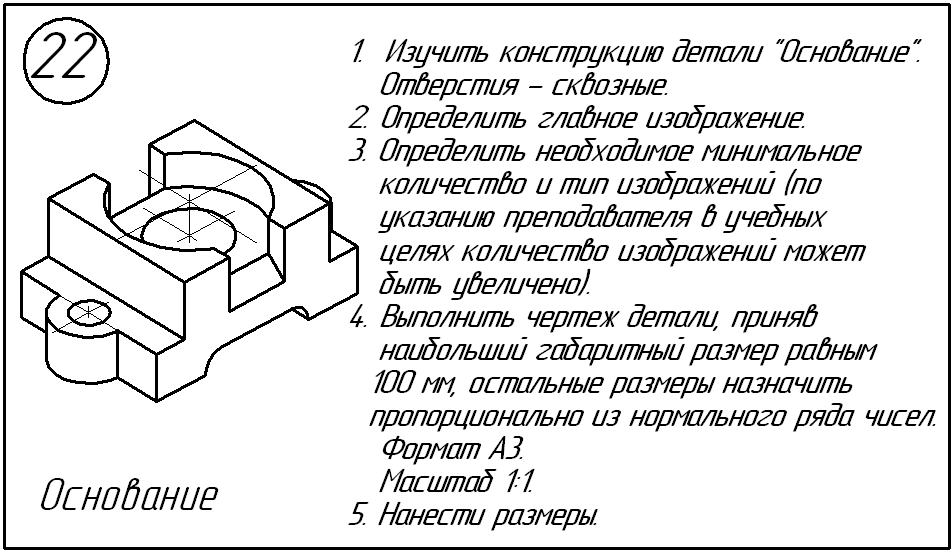

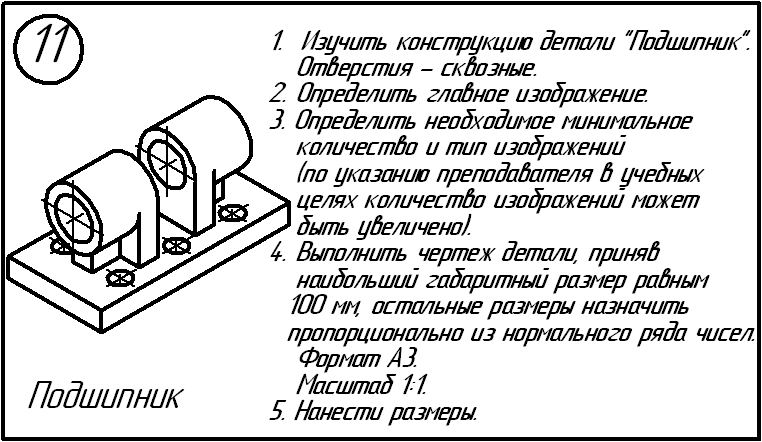

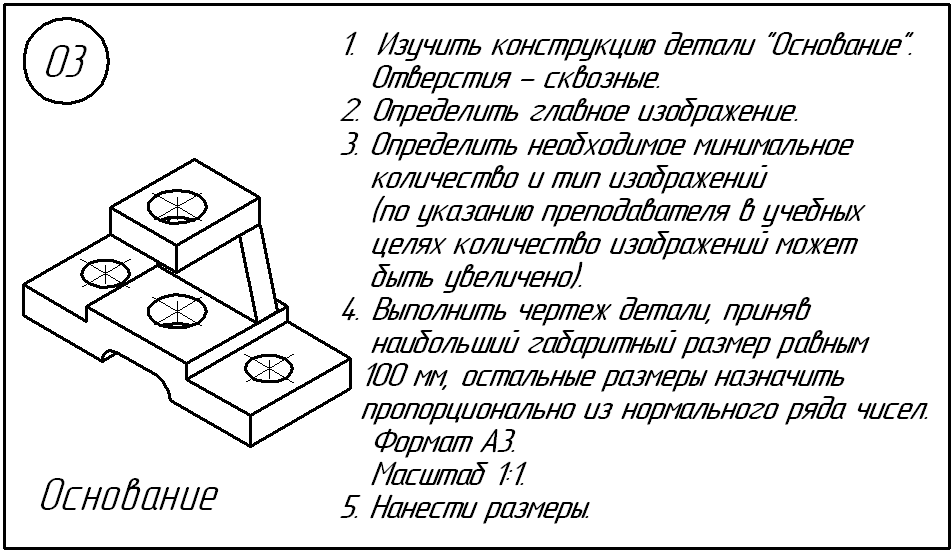

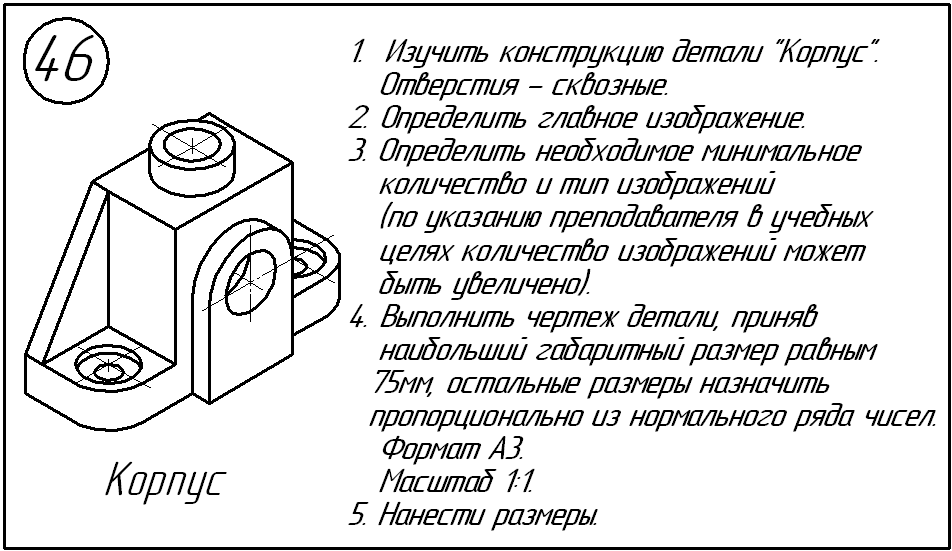

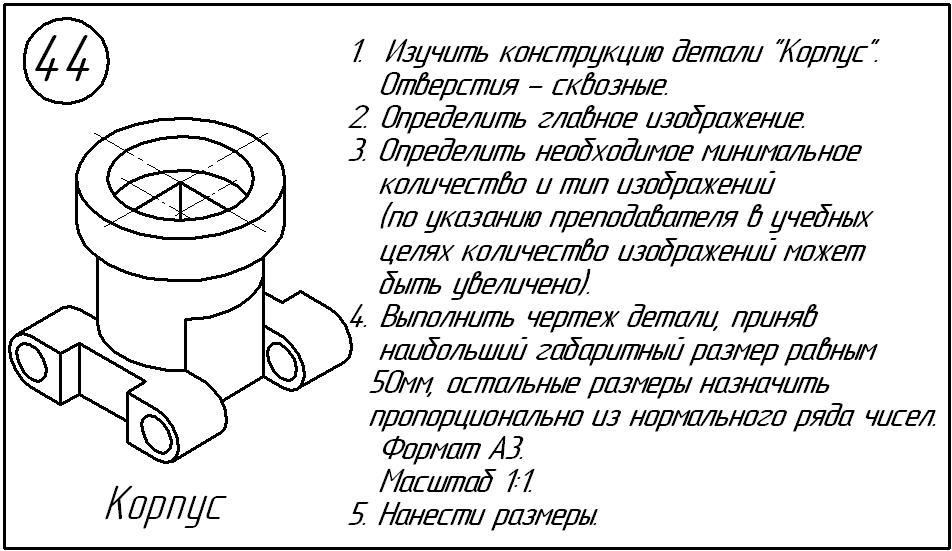

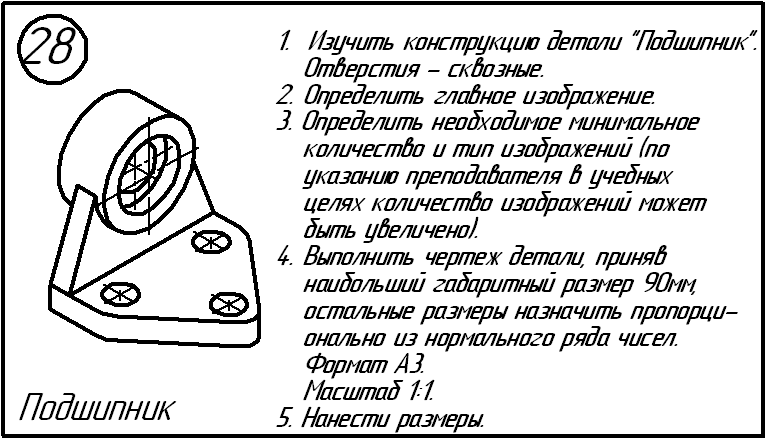

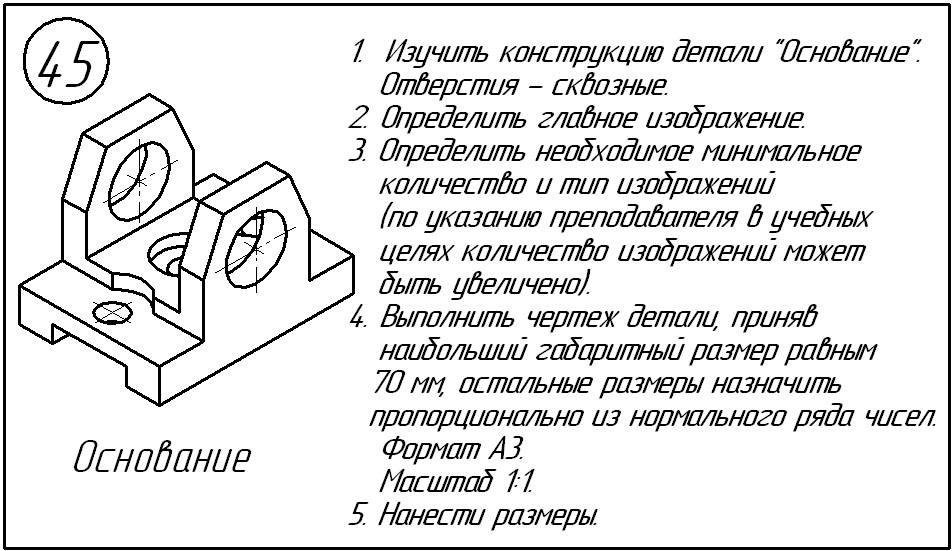

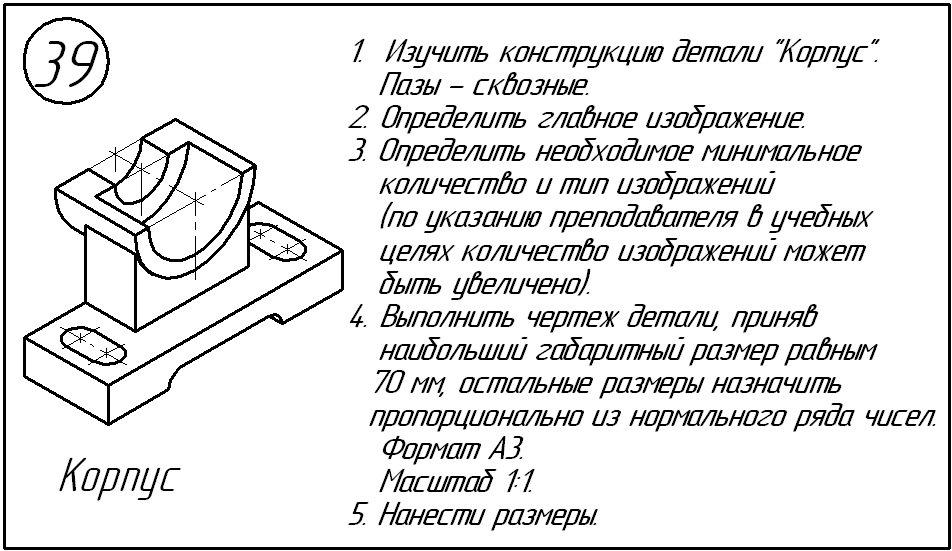

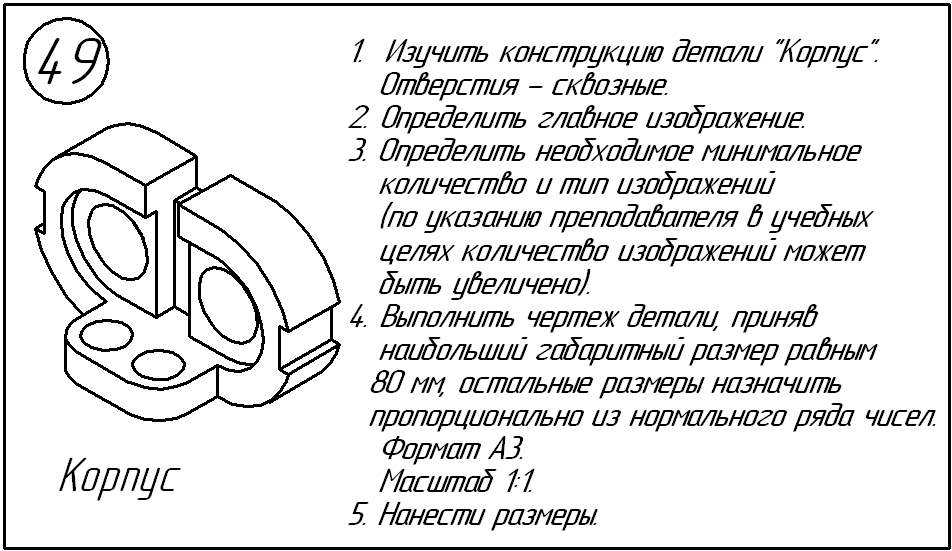

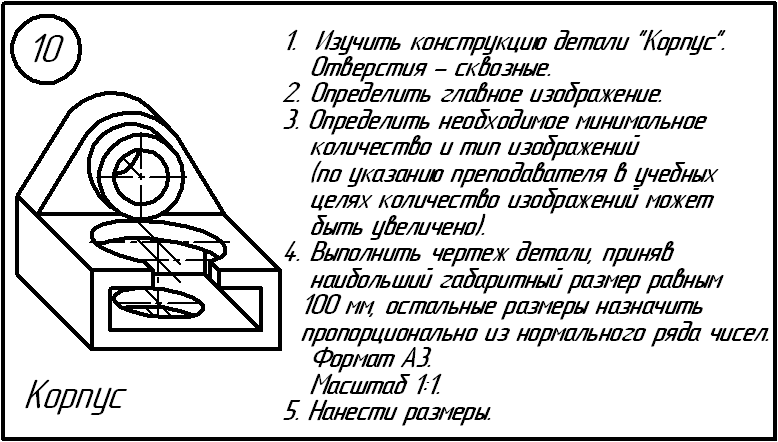

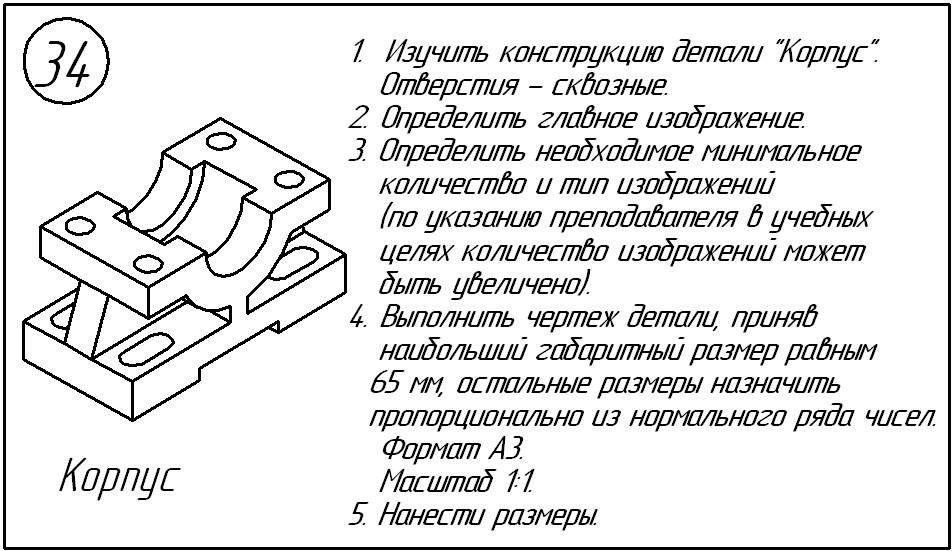

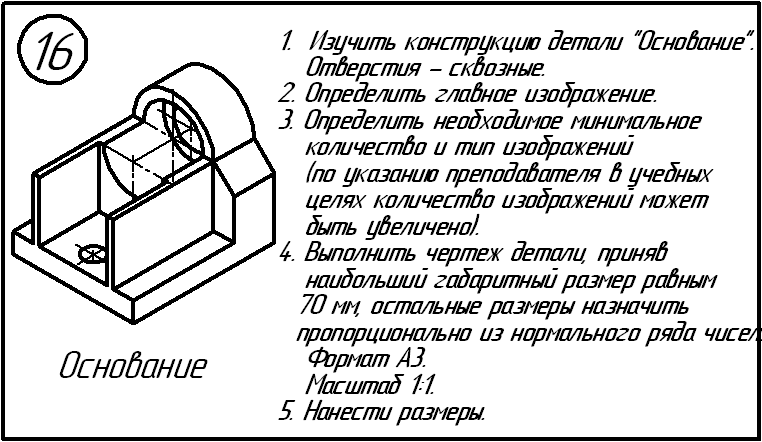

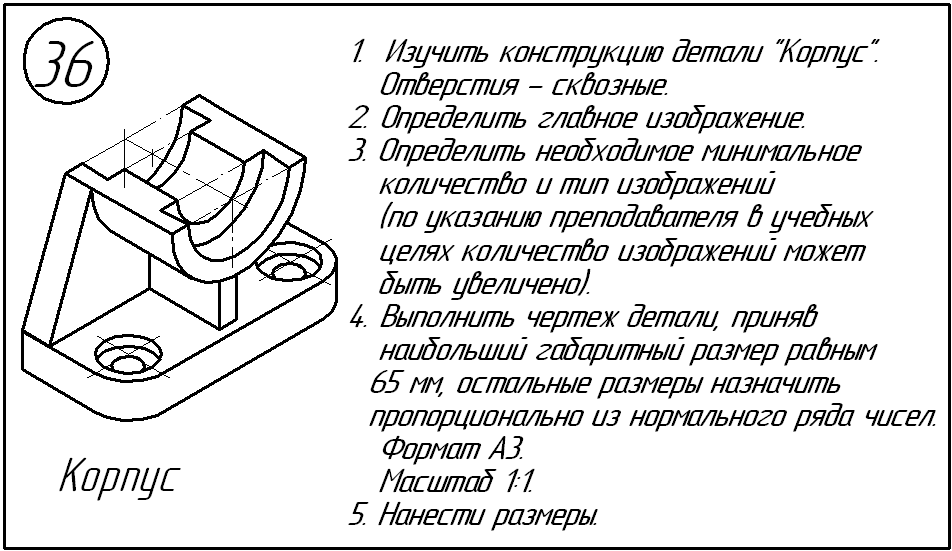

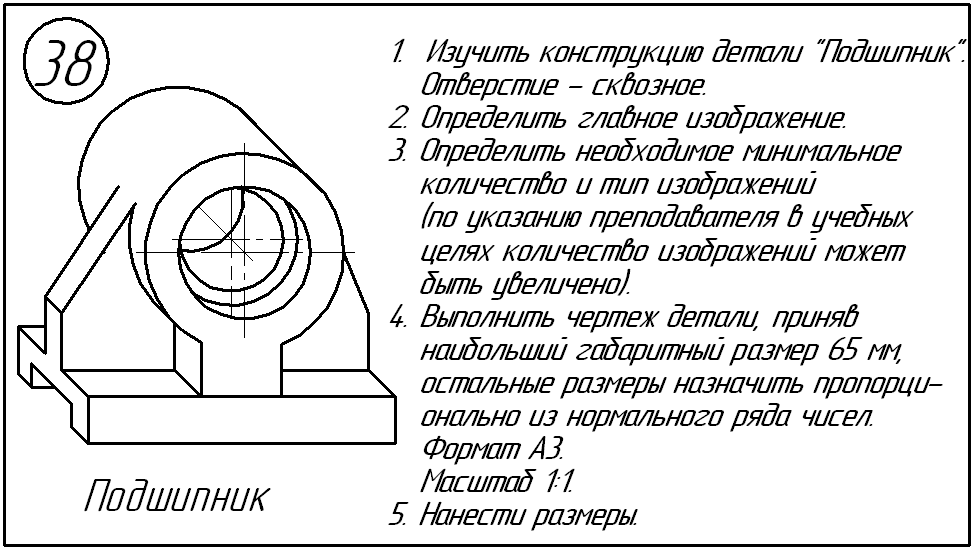

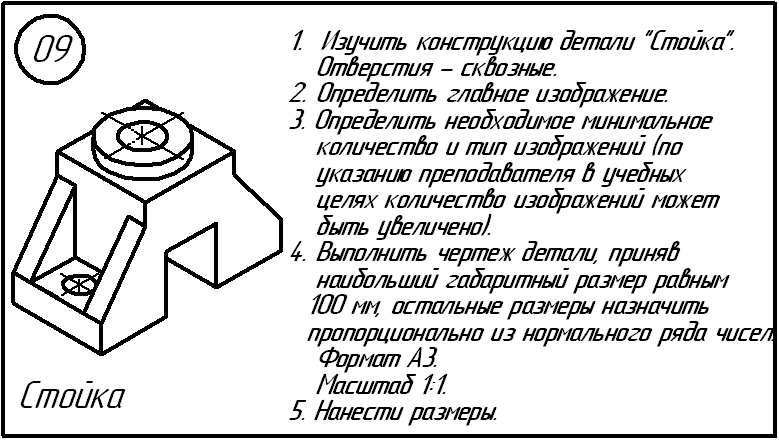

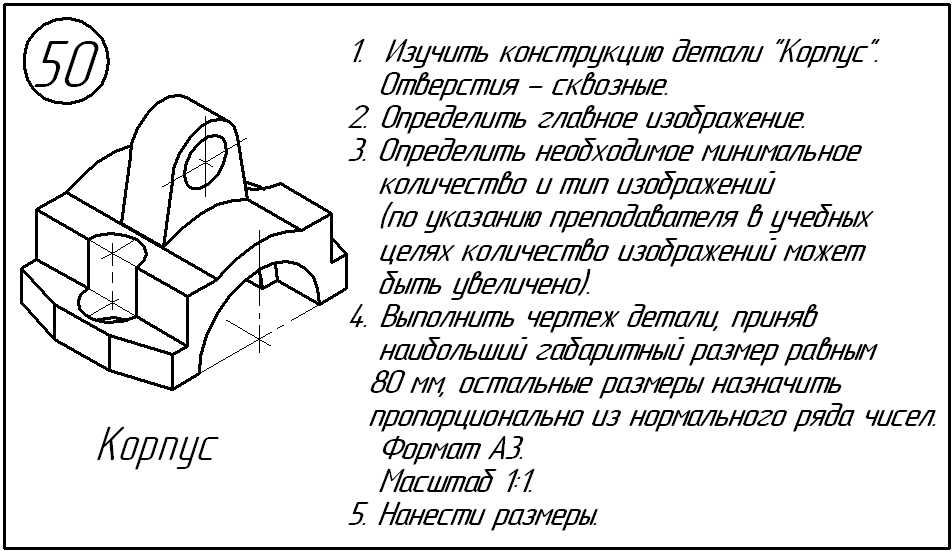

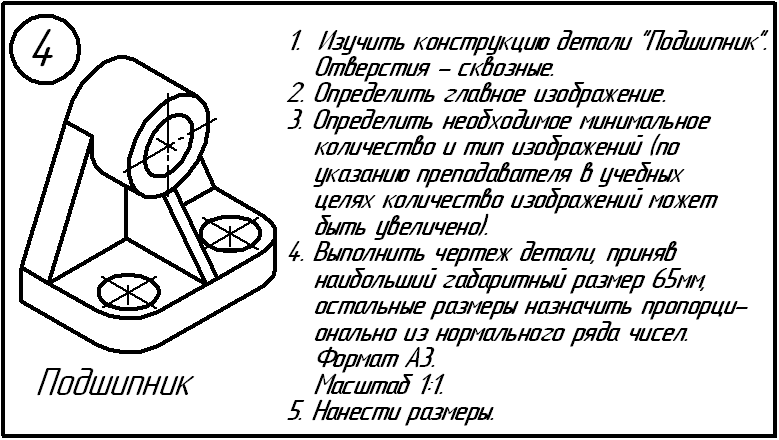

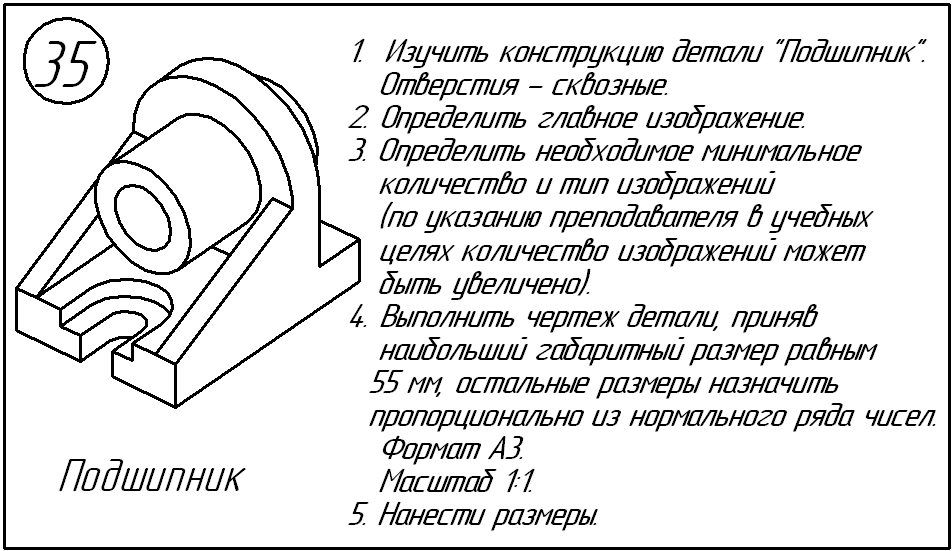

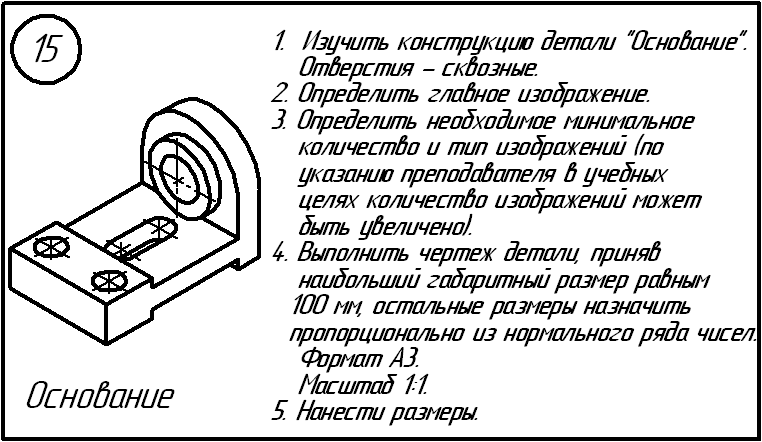

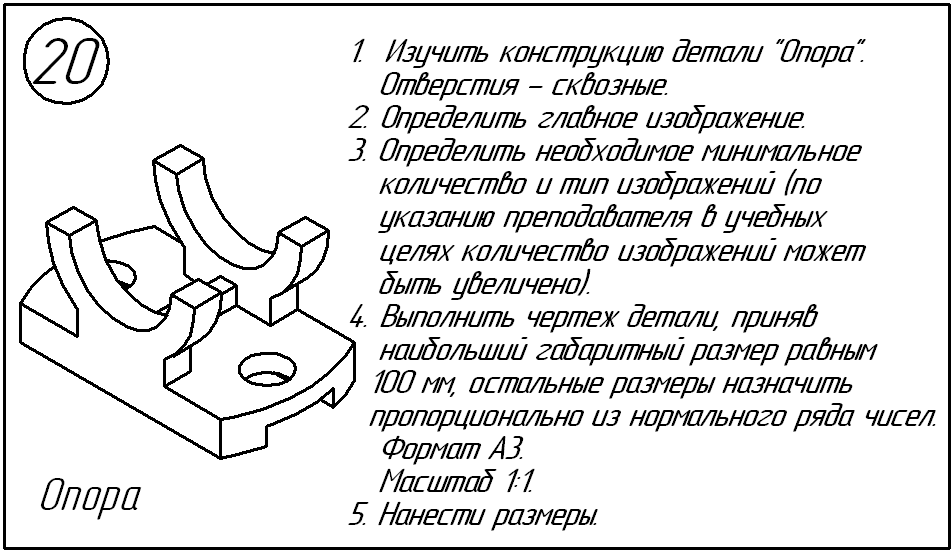

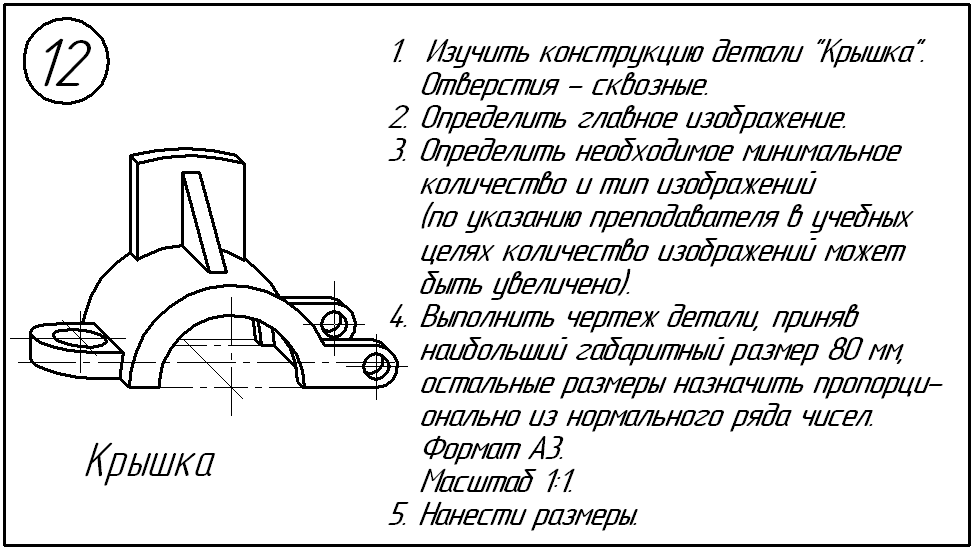

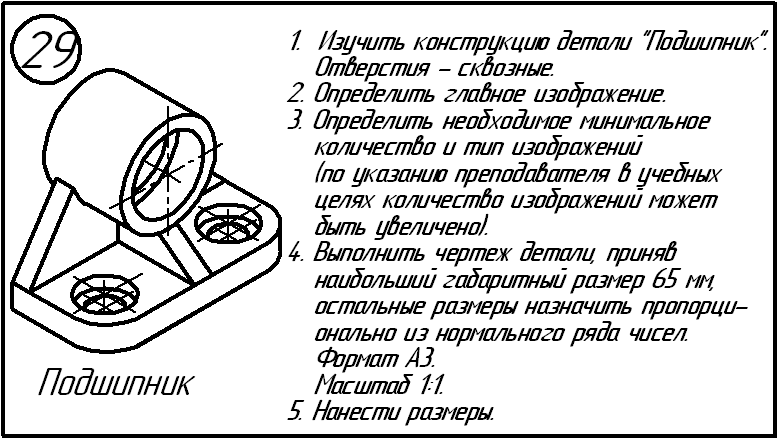

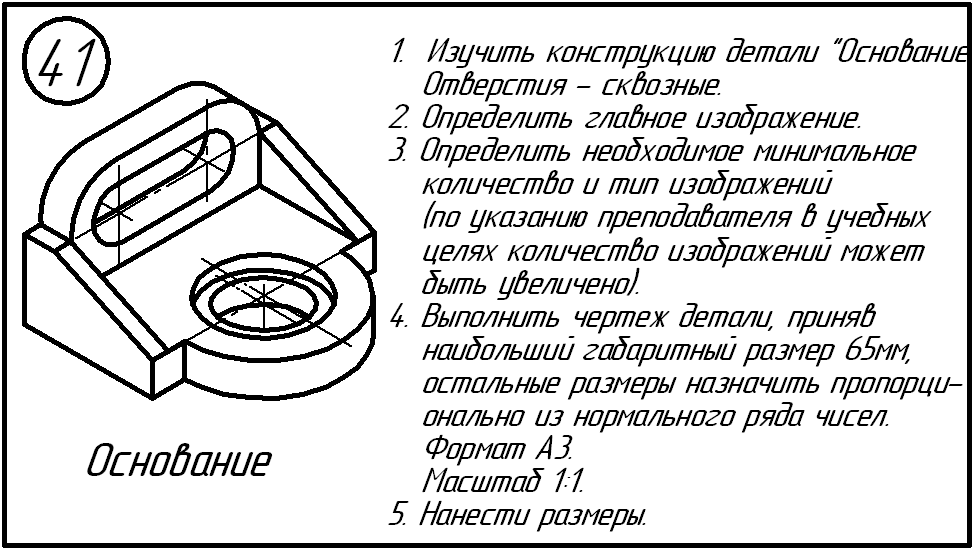

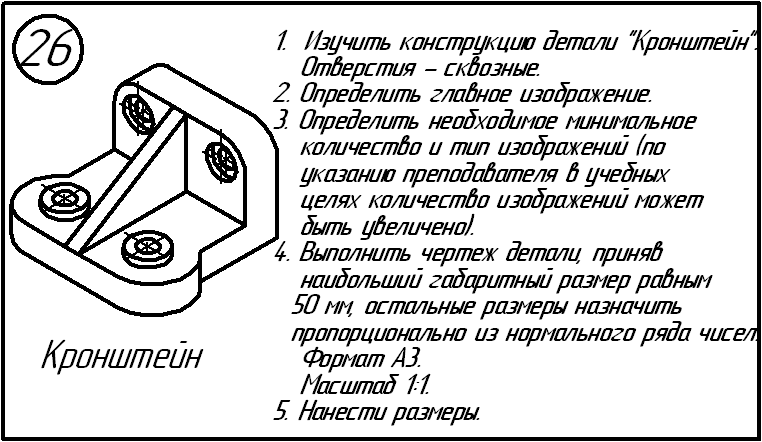

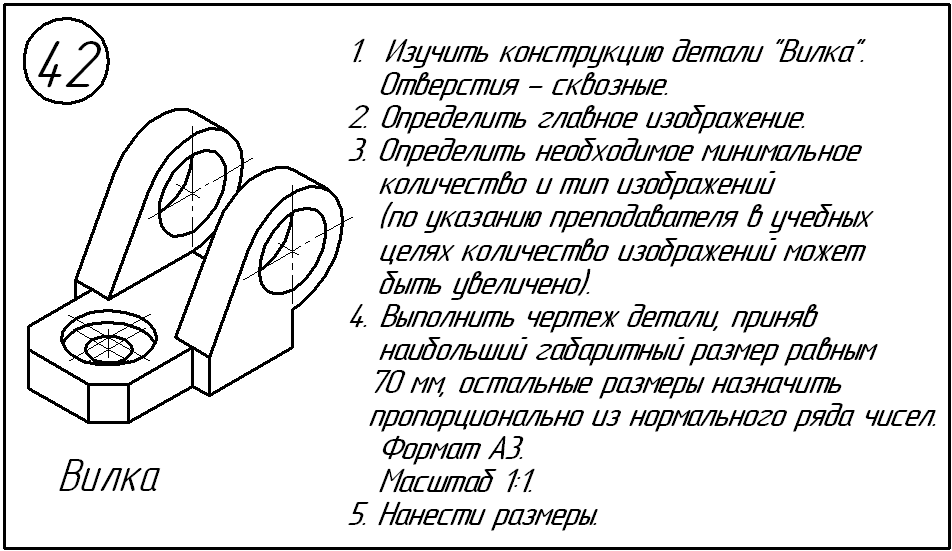

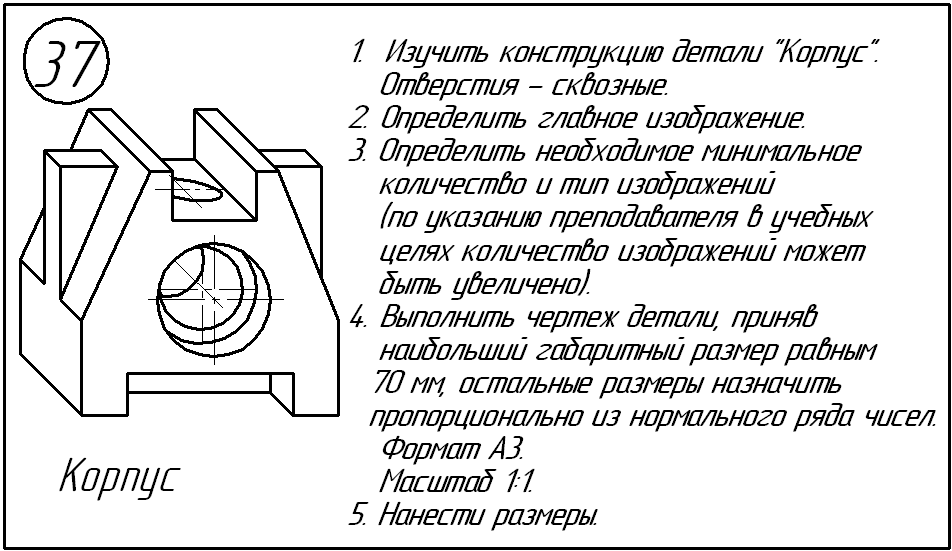

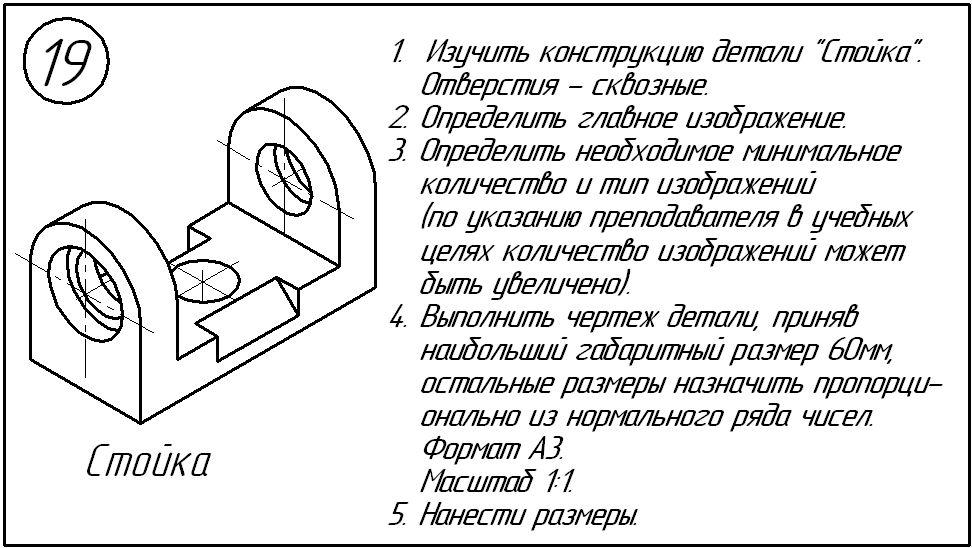

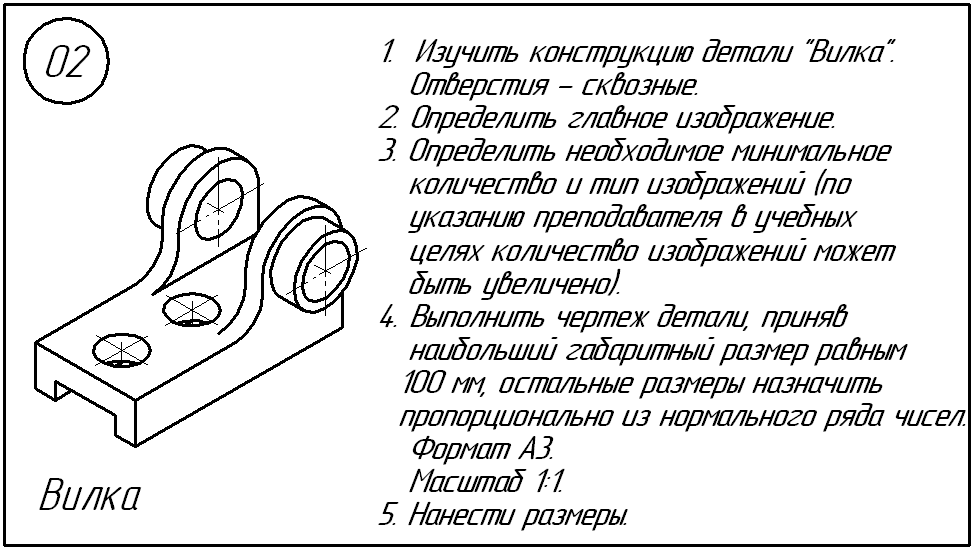

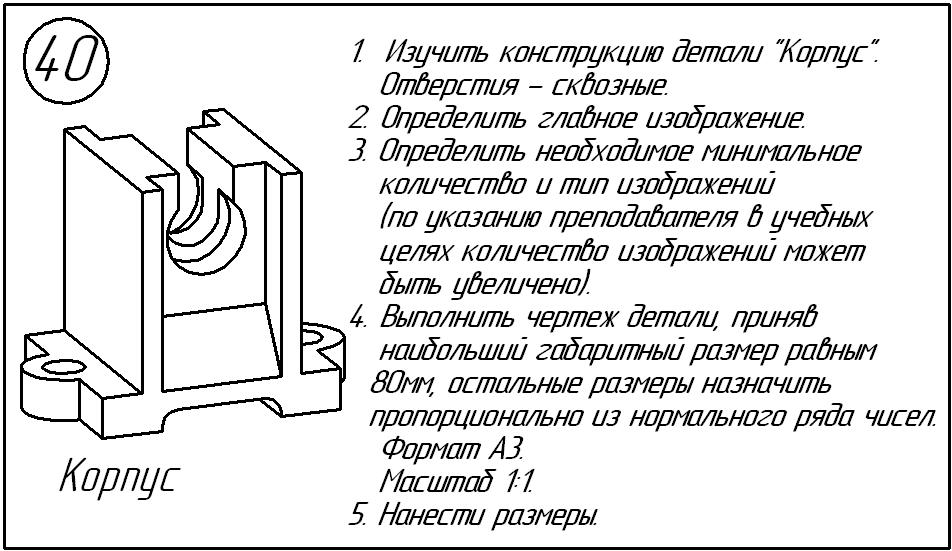

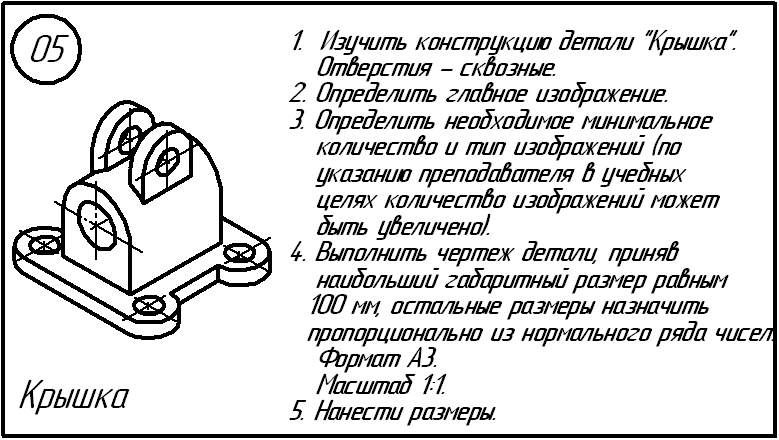

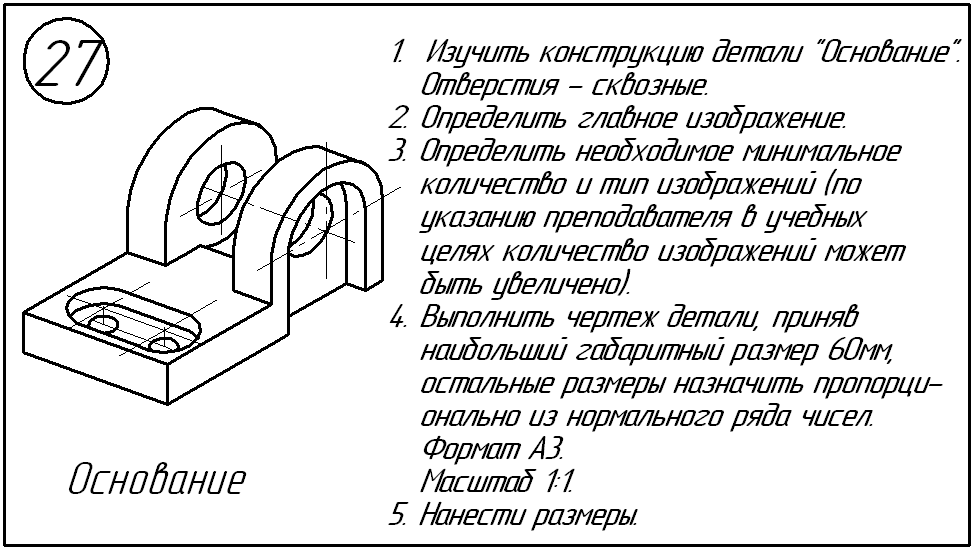

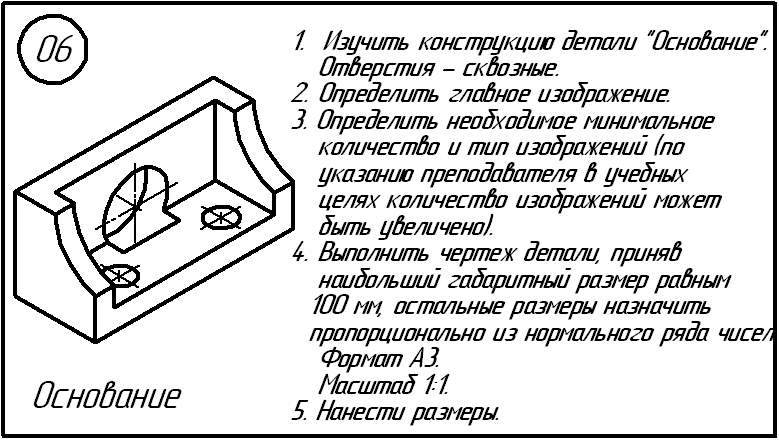

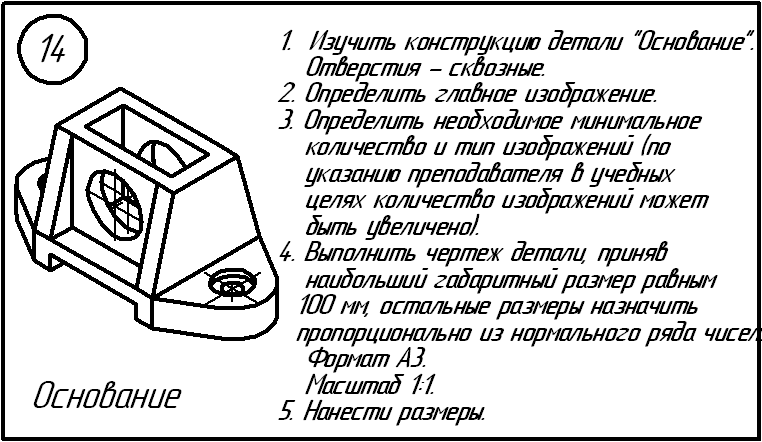

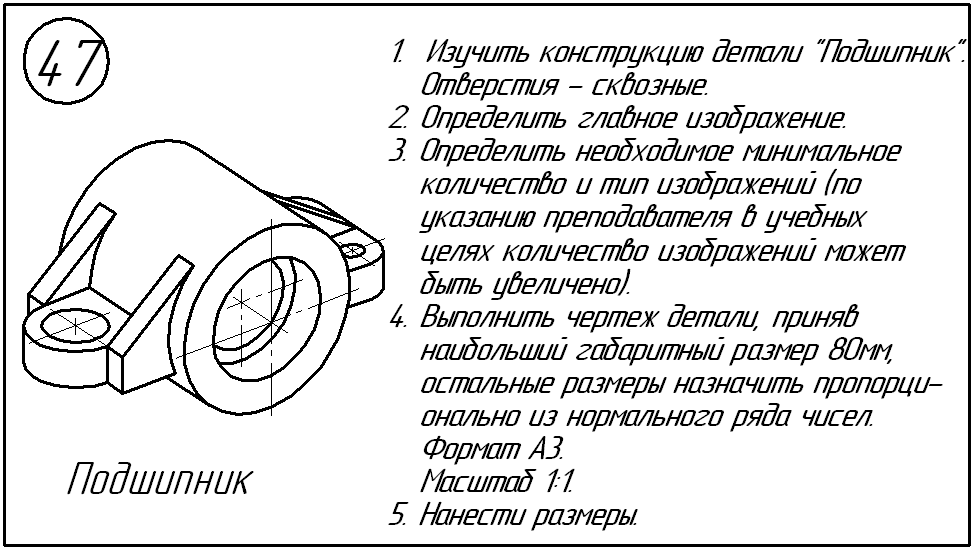

  1. Определить вид аксонометрической проекции детали (ГОСТ 2.317-69), приведенной в задании.
  2. Выполнить чертеж с минимальным количеством изображений (видов, разрезов, сечений).
  3. Величину детали определять по заданным размерам. При необходимости применять масштаб.

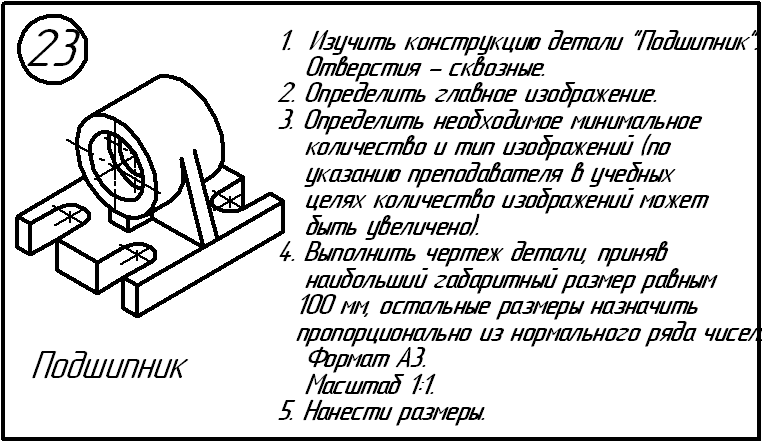

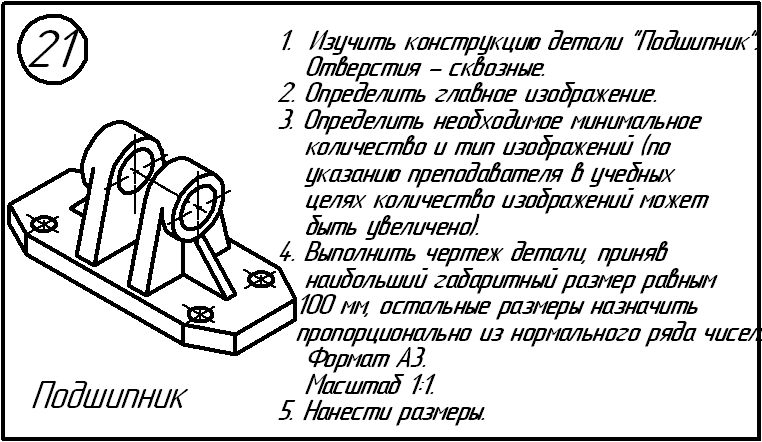

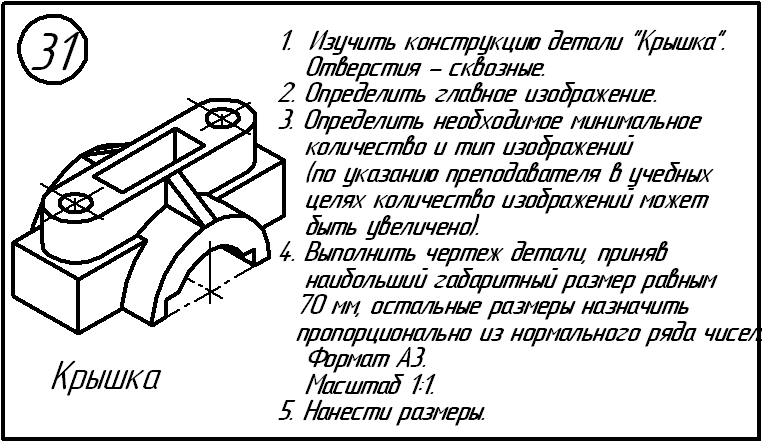

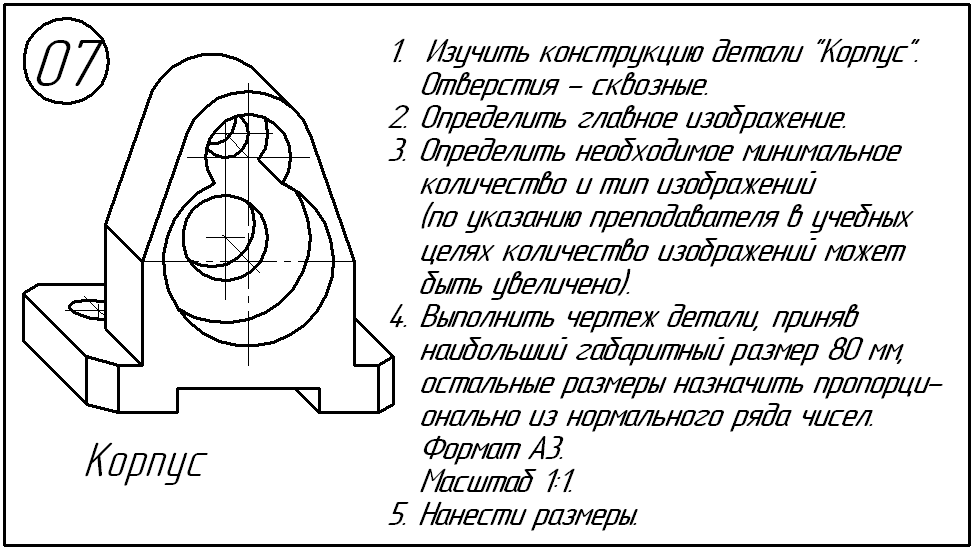

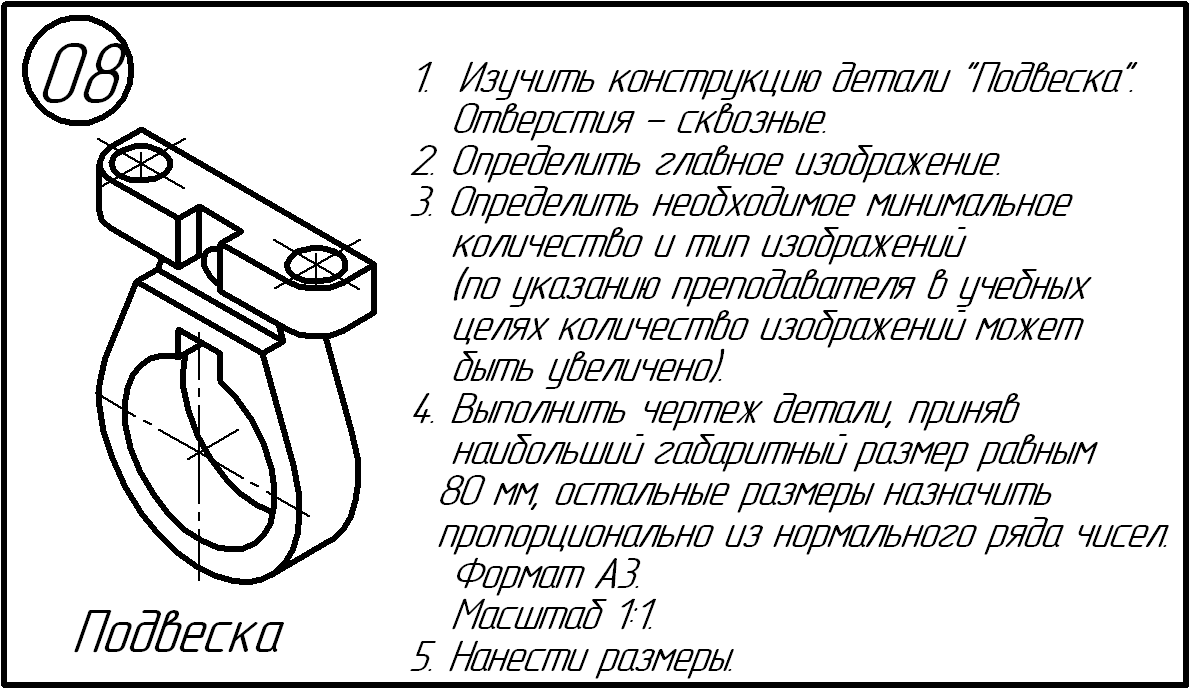

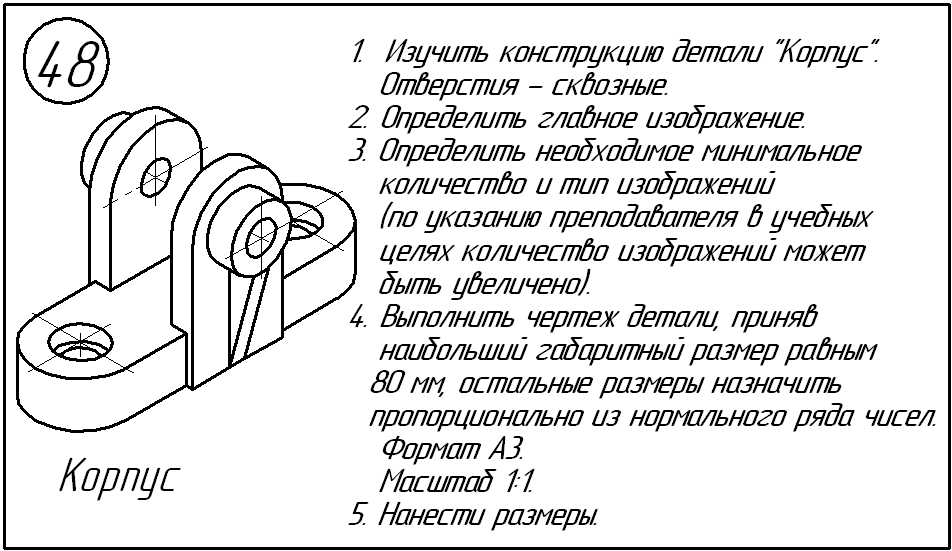

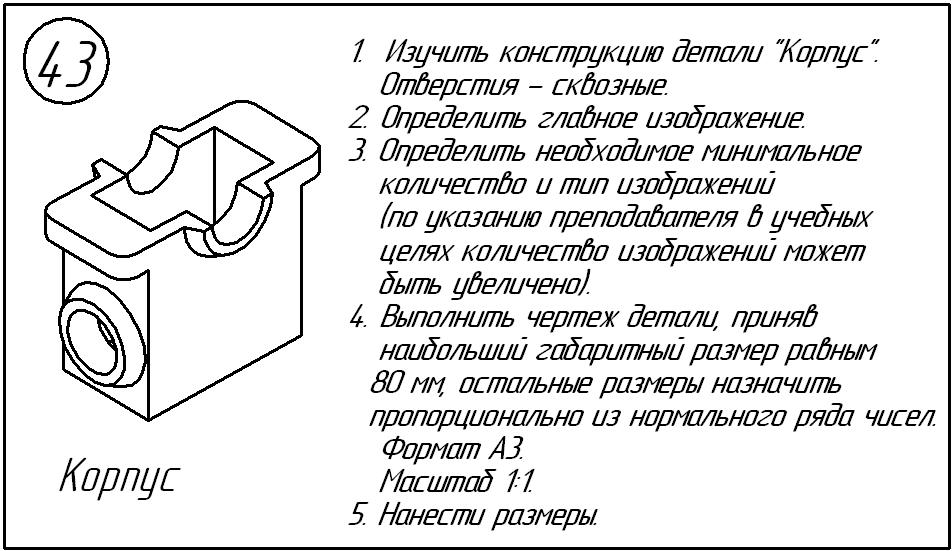

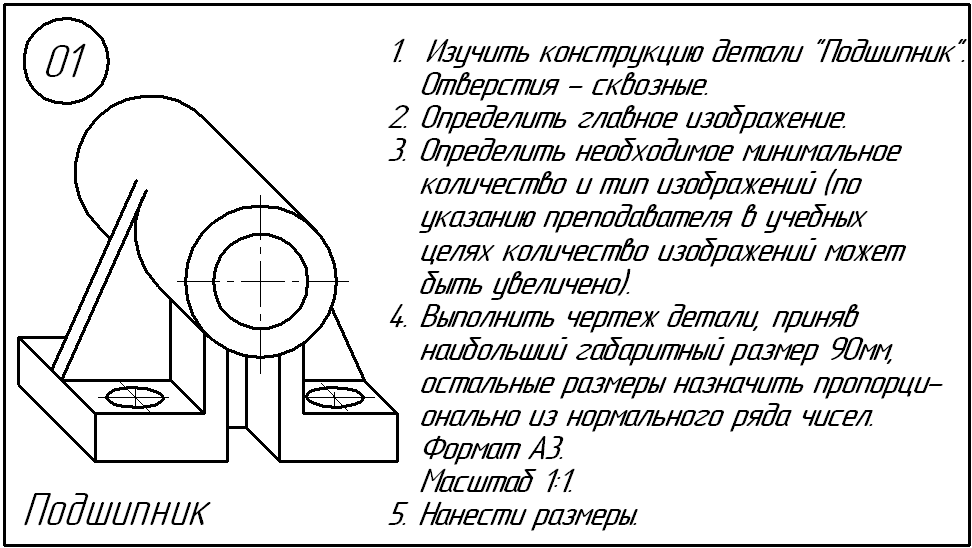

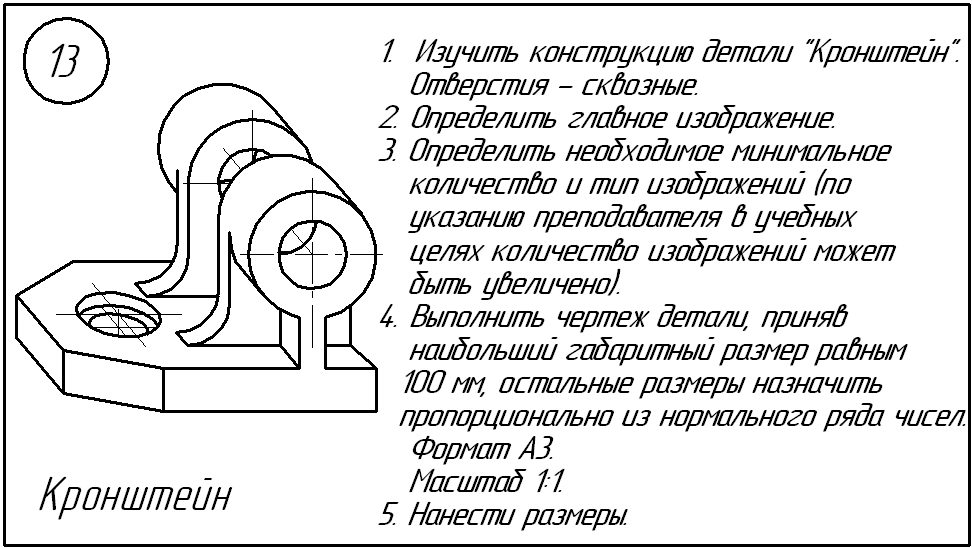

    Если вам необходимо получить графическую часть задания, выберите номер вашего варианта в таблице и сохраните файл.

    Таблица .
    1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
    26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50
