Литой корпус

СПбГУИТМО
Кафедра инженерной и компьютерной графики

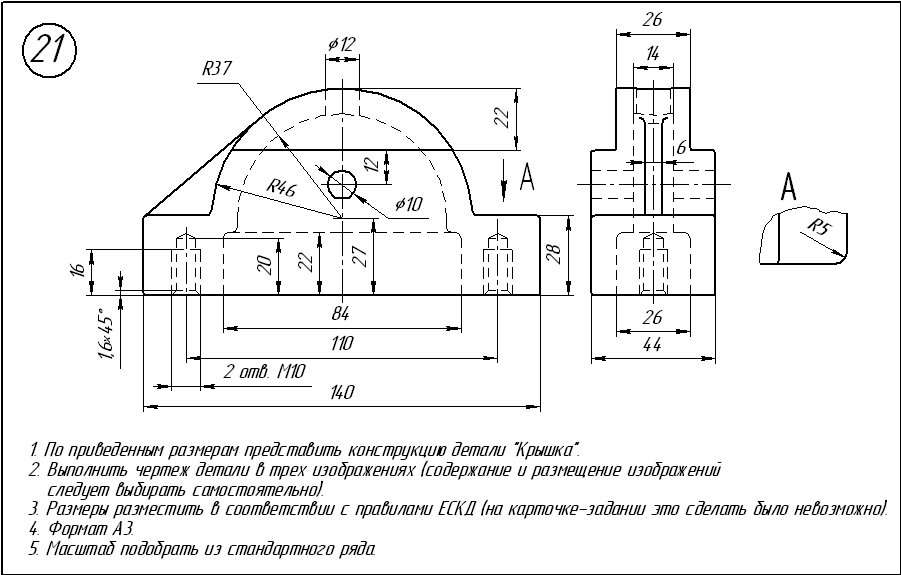

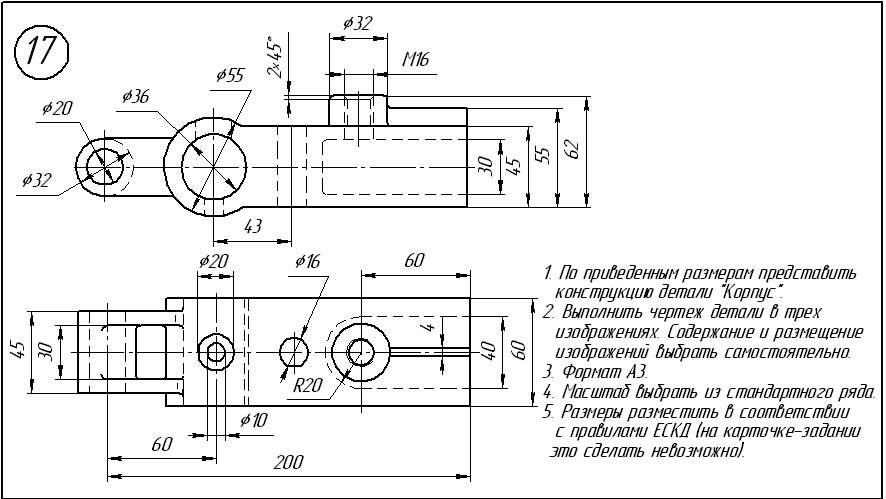

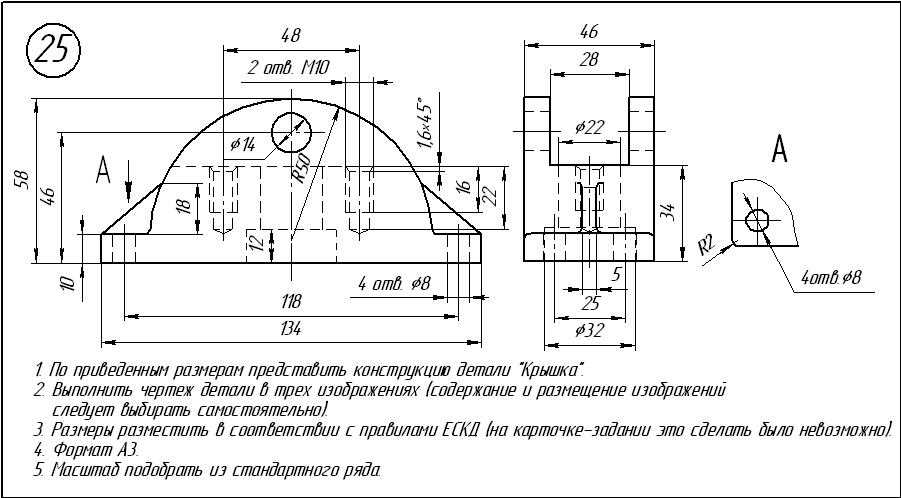

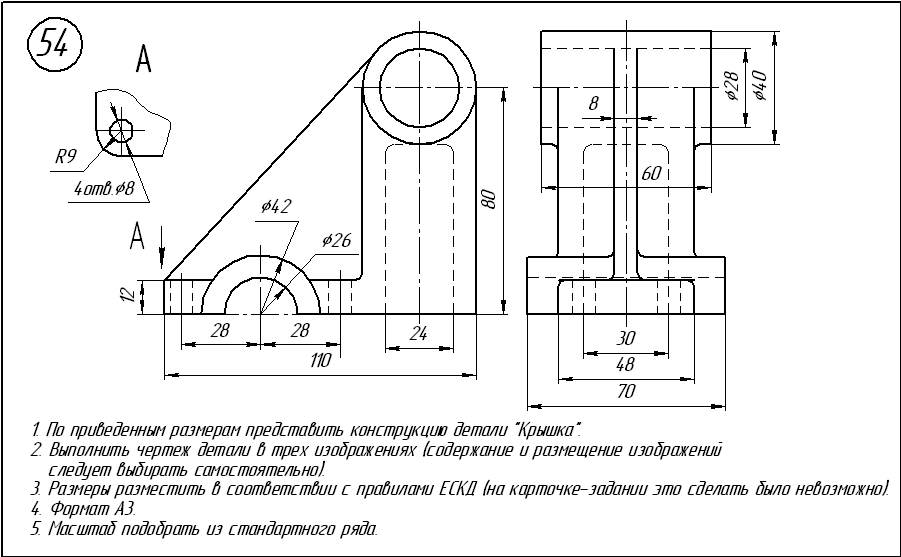

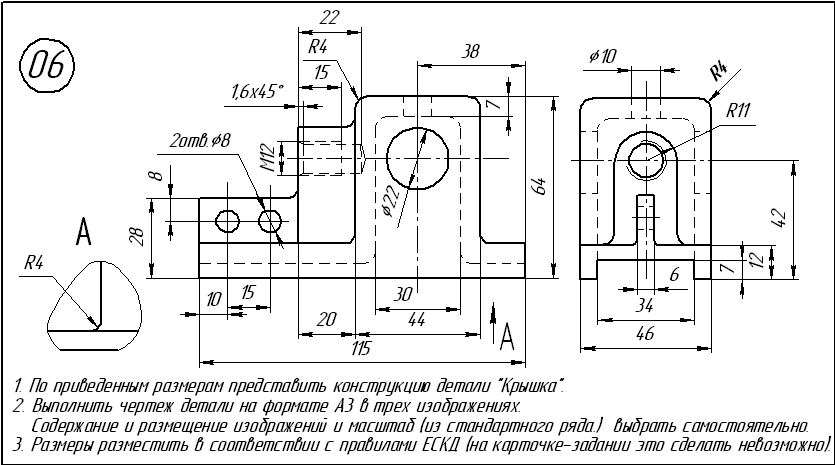

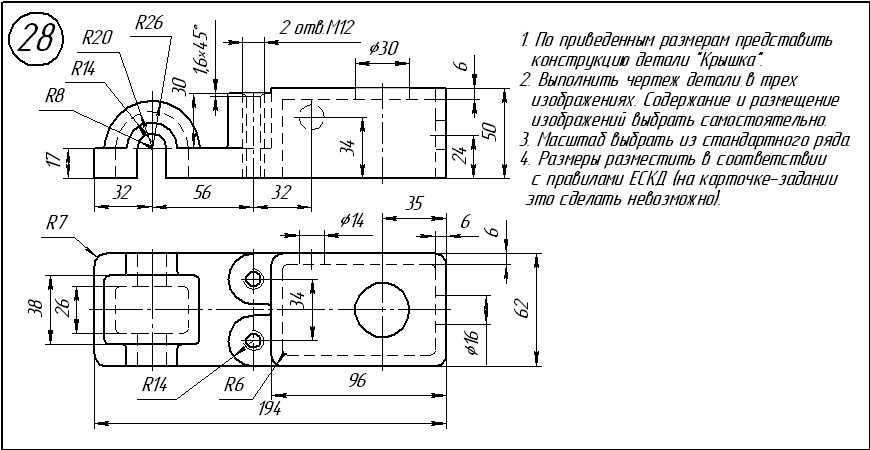

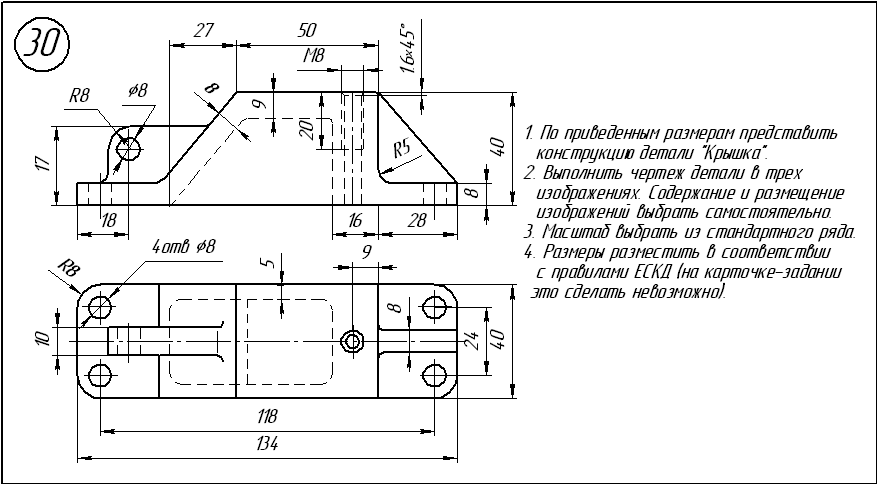

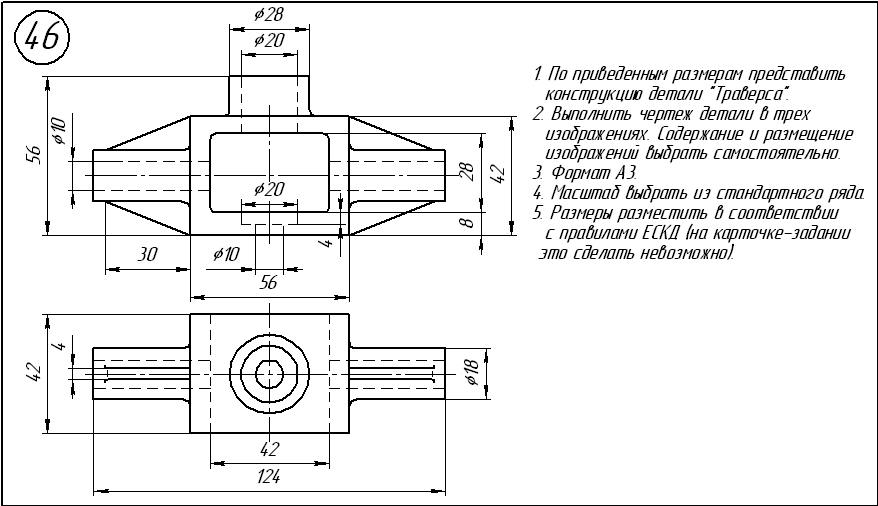

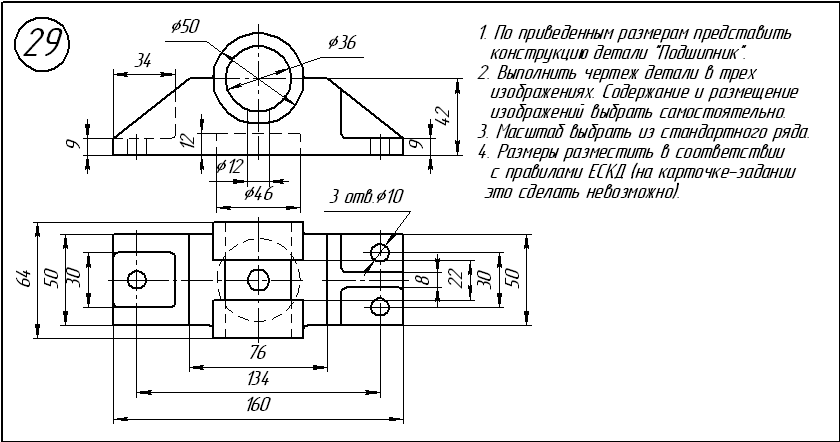

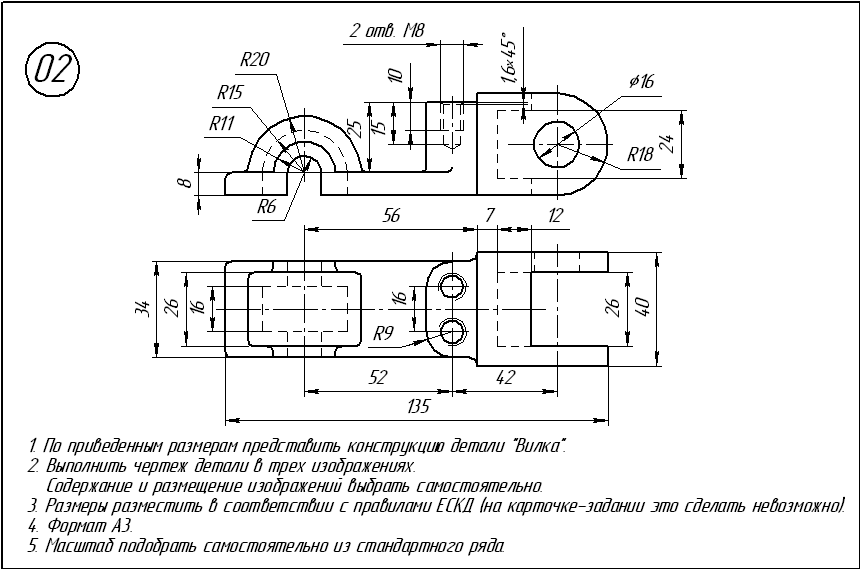

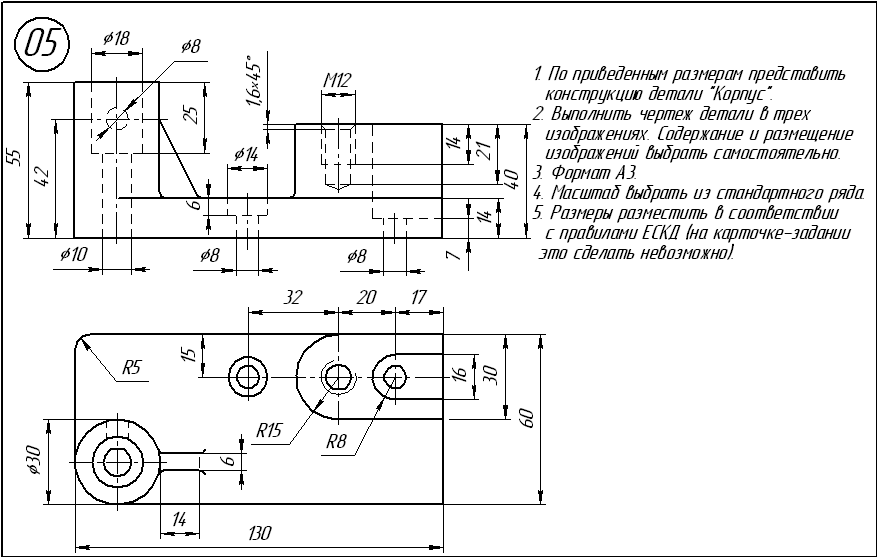

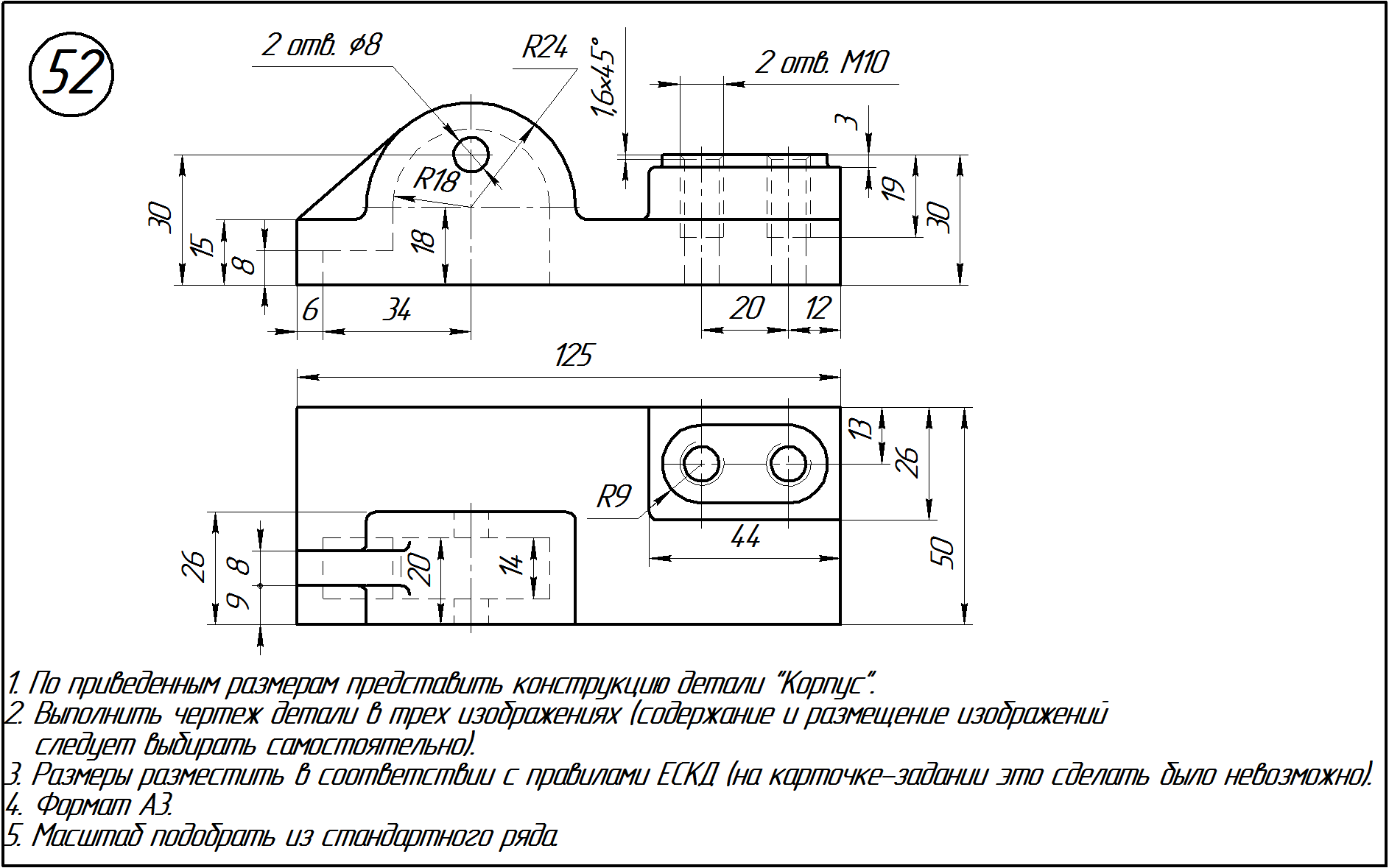

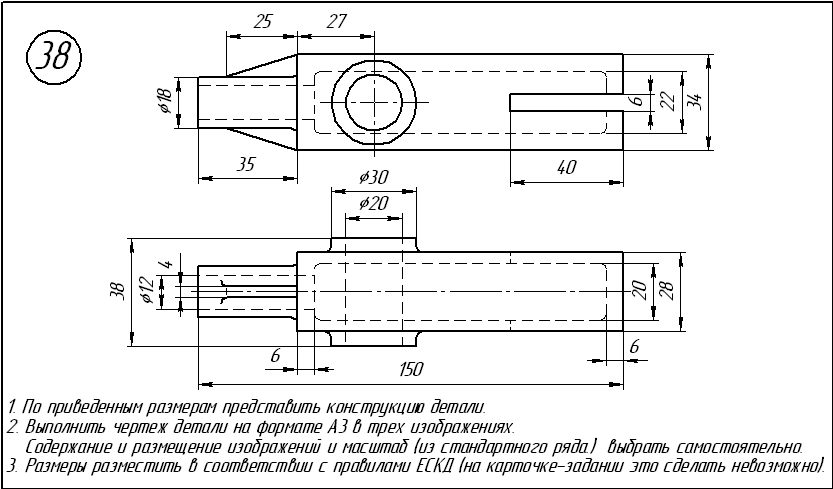

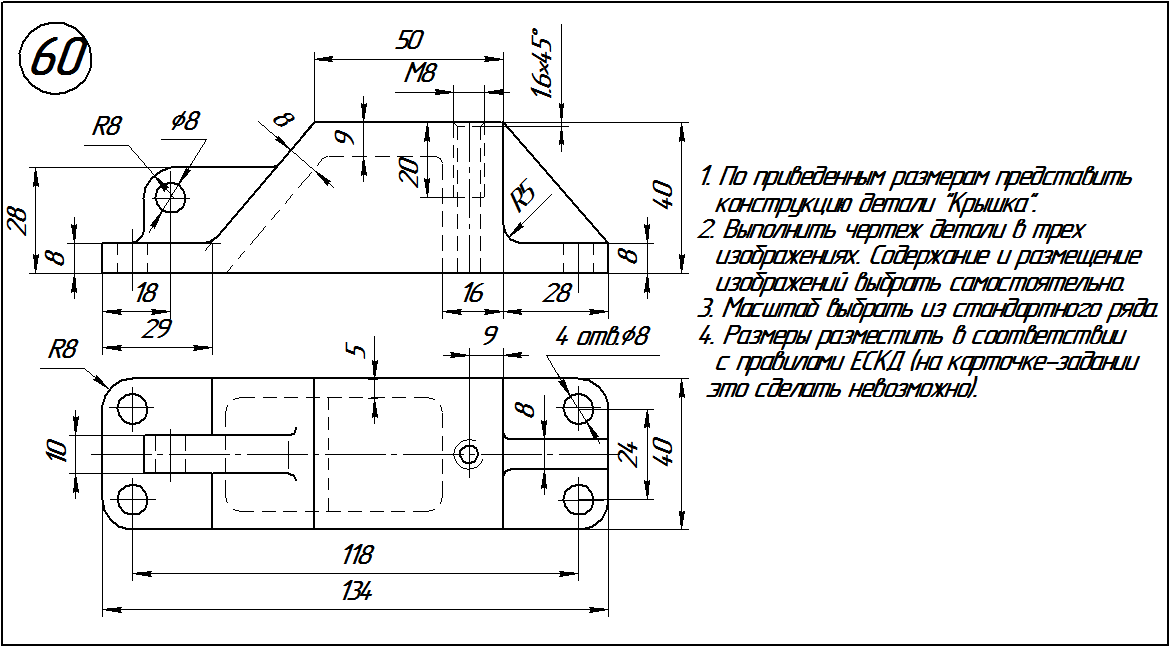

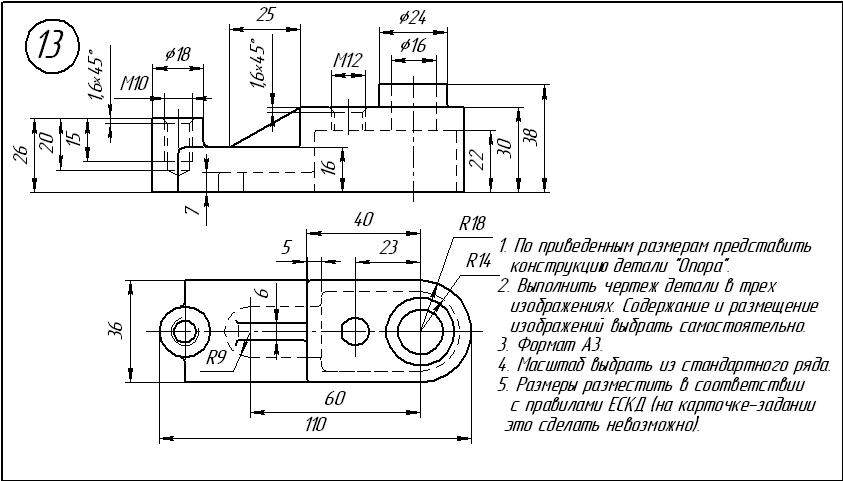

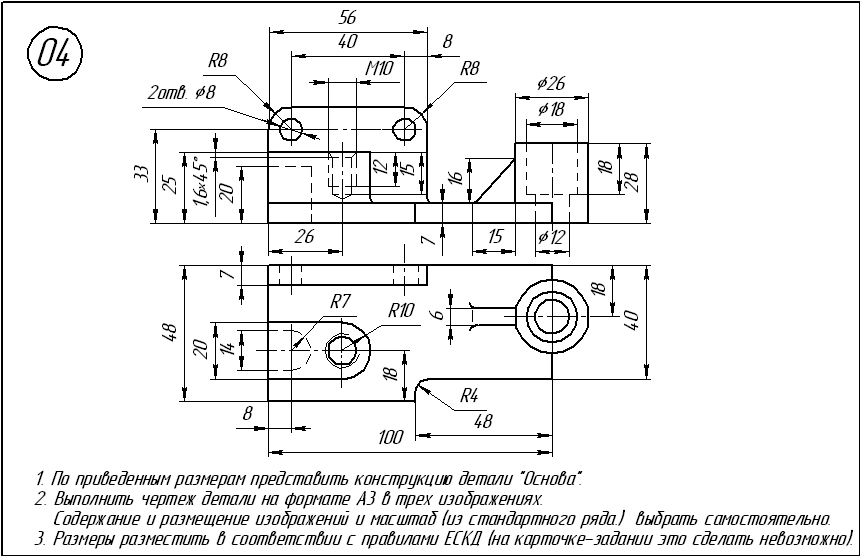

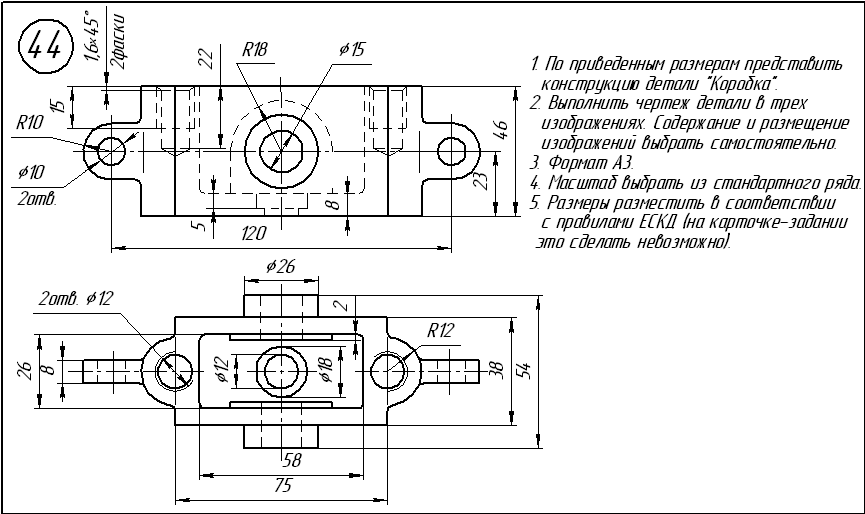

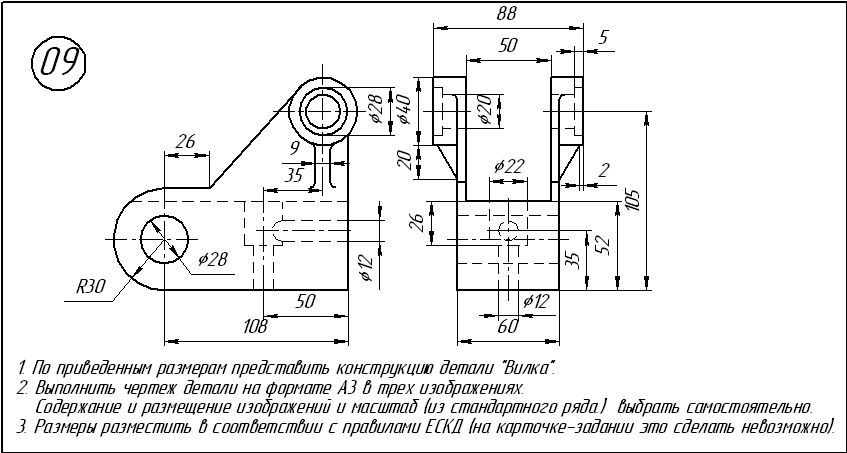

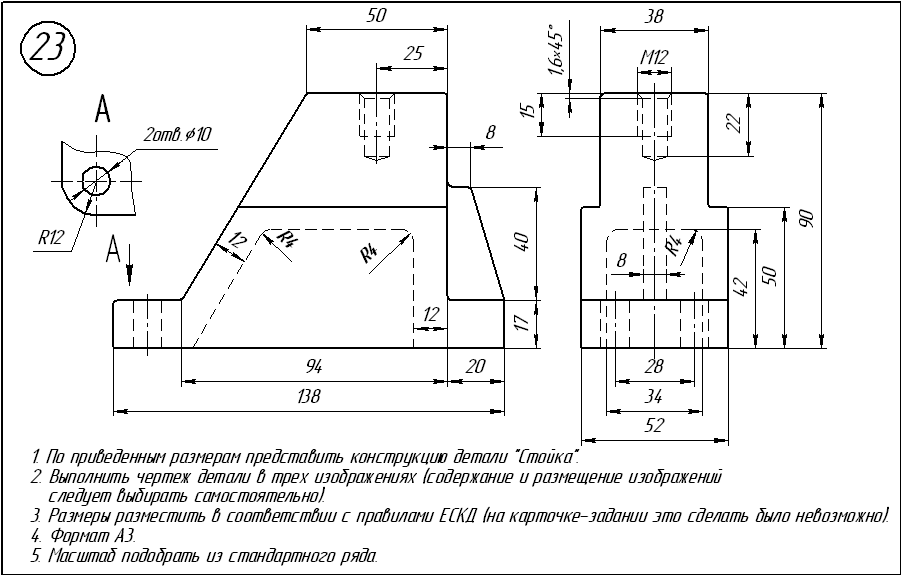

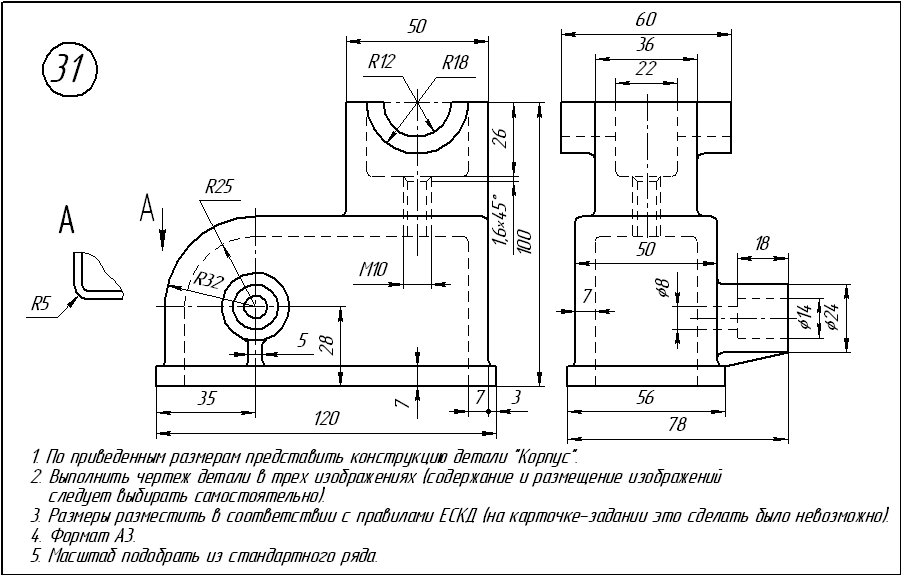

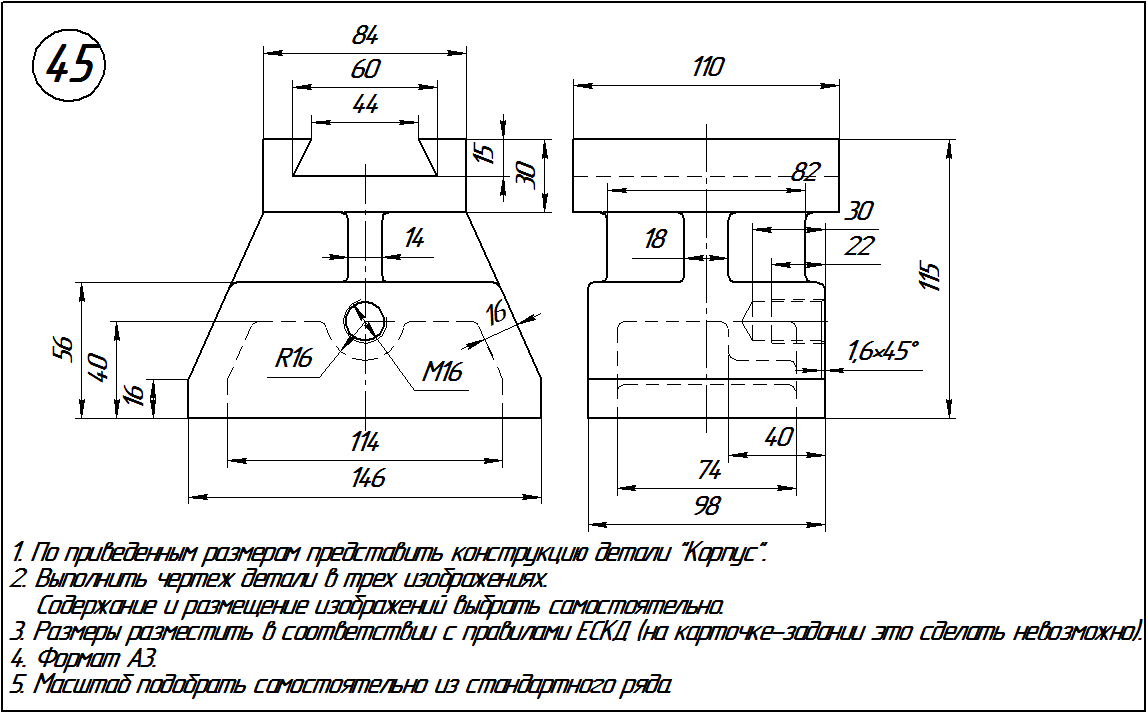

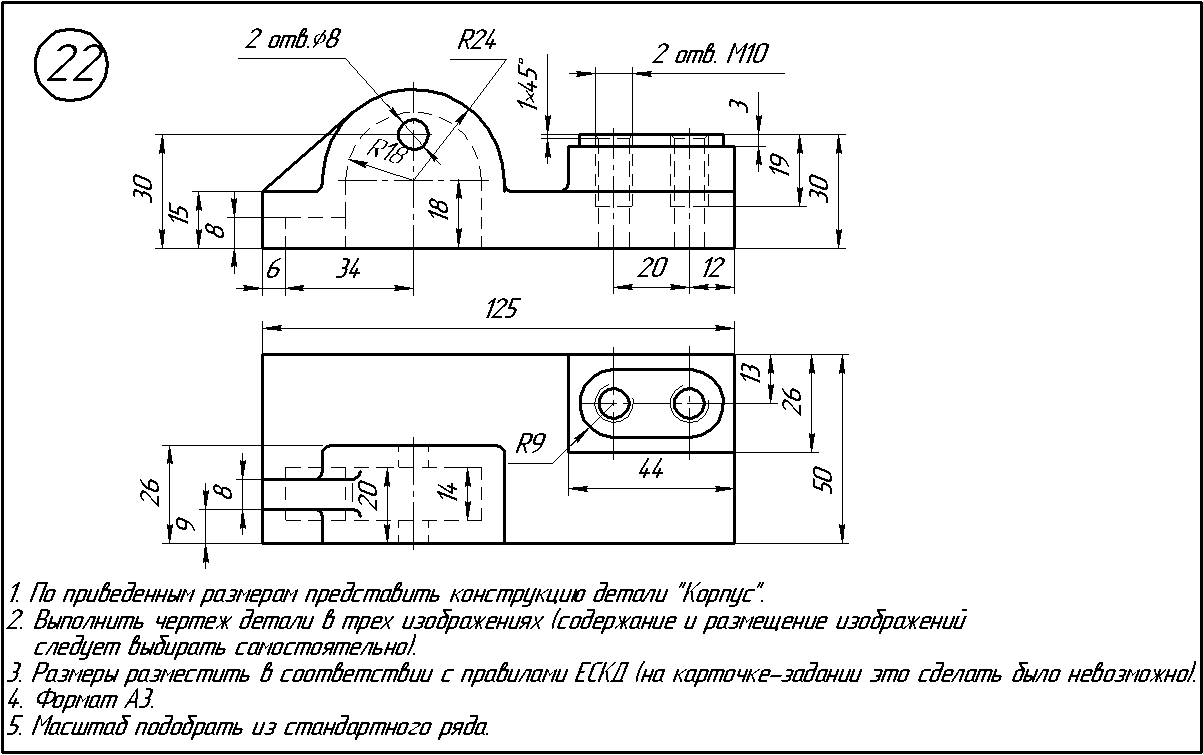

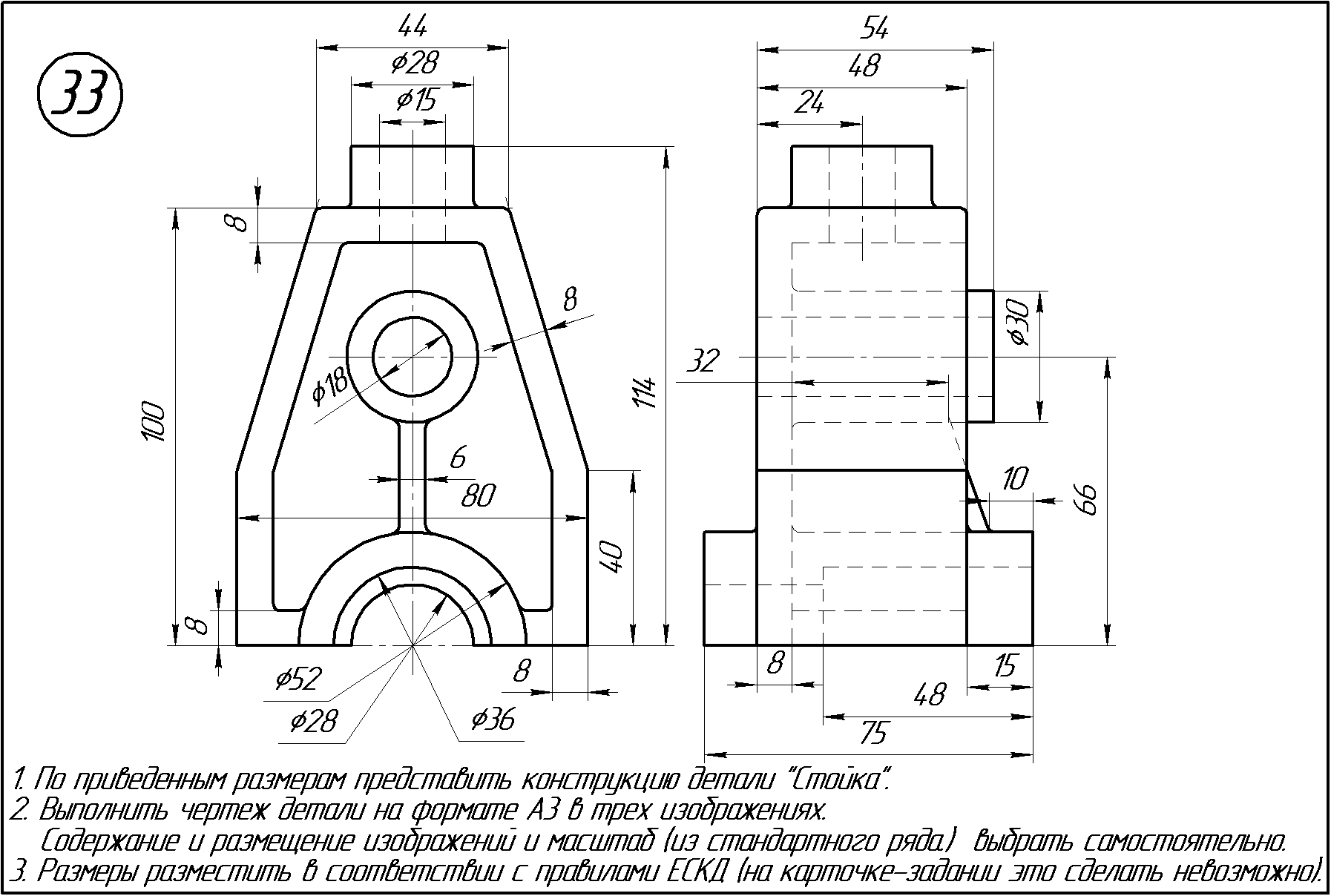

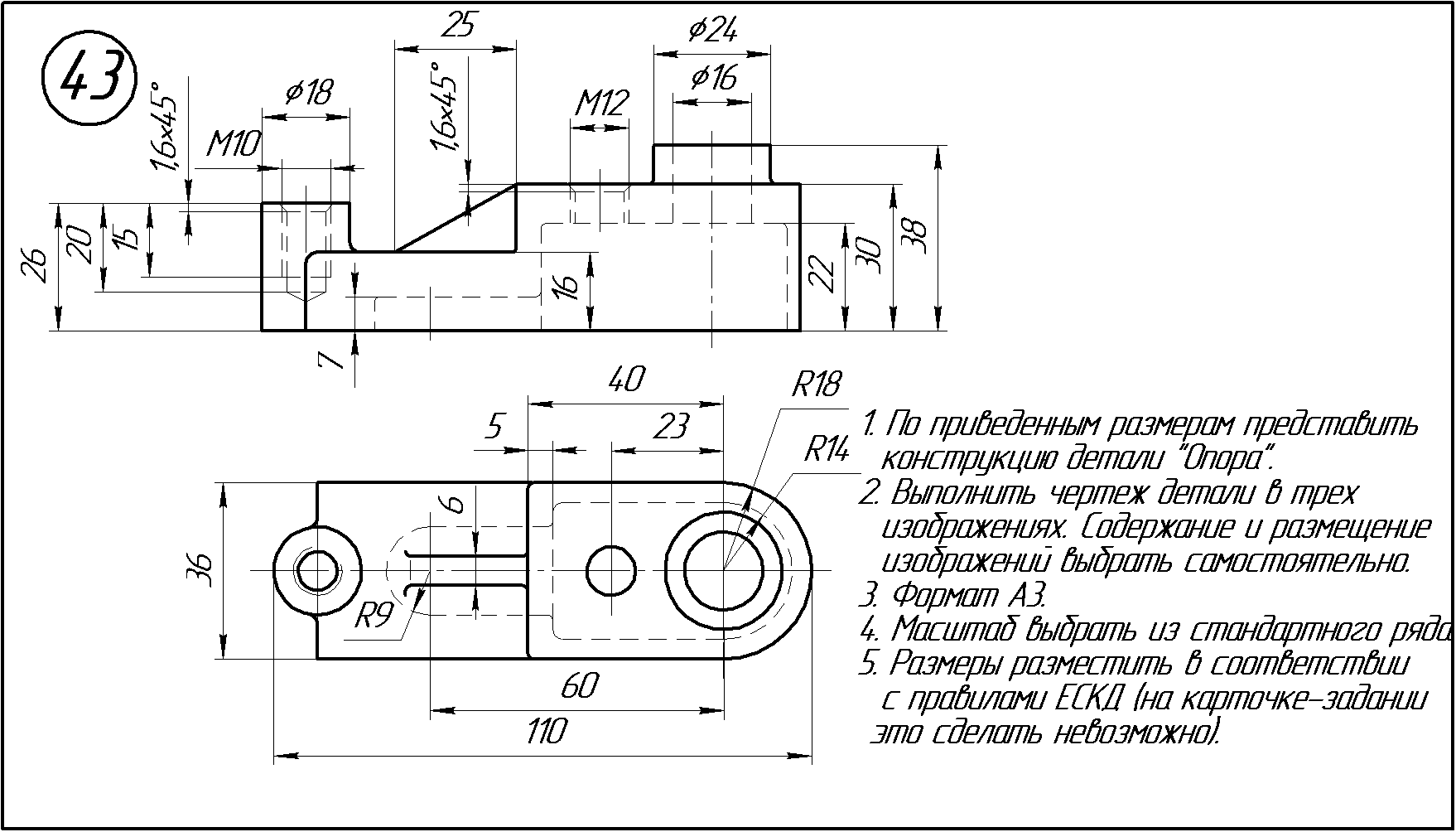

Выполнение чертежа по двум видам
(одинарная большая карточка"Литая деталь")

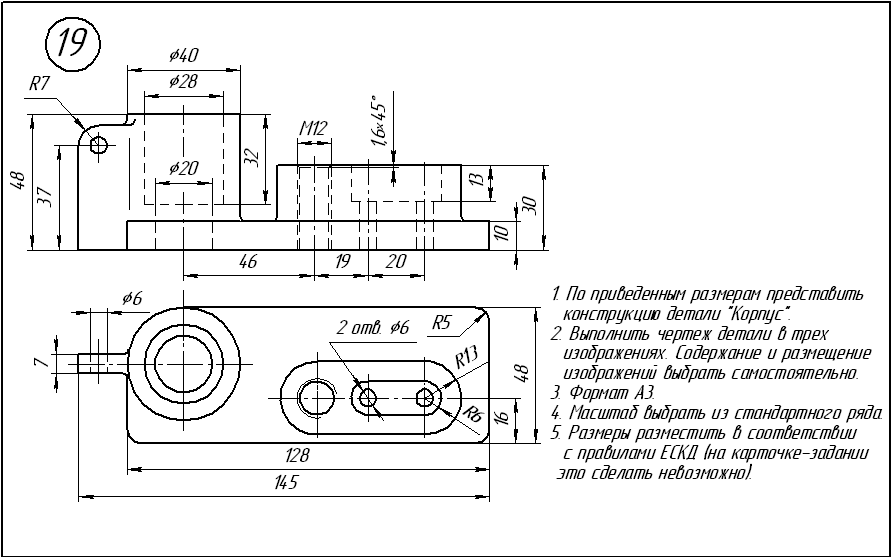

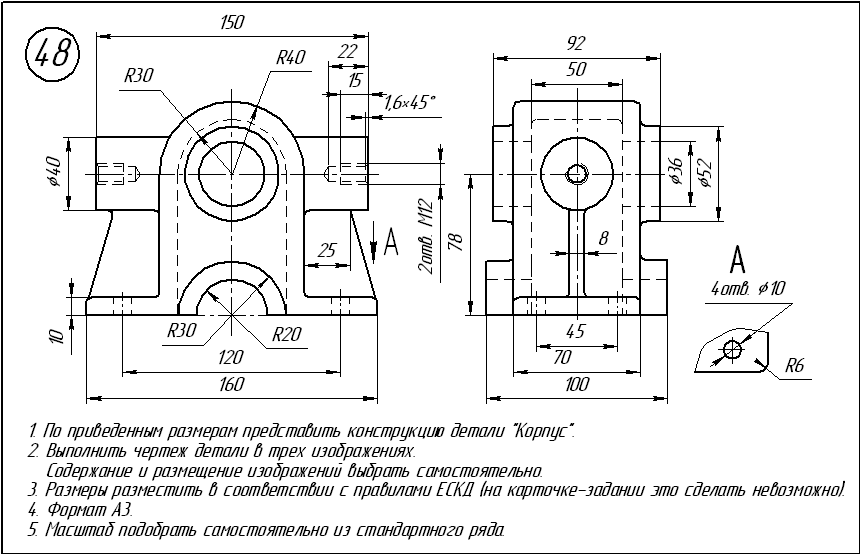

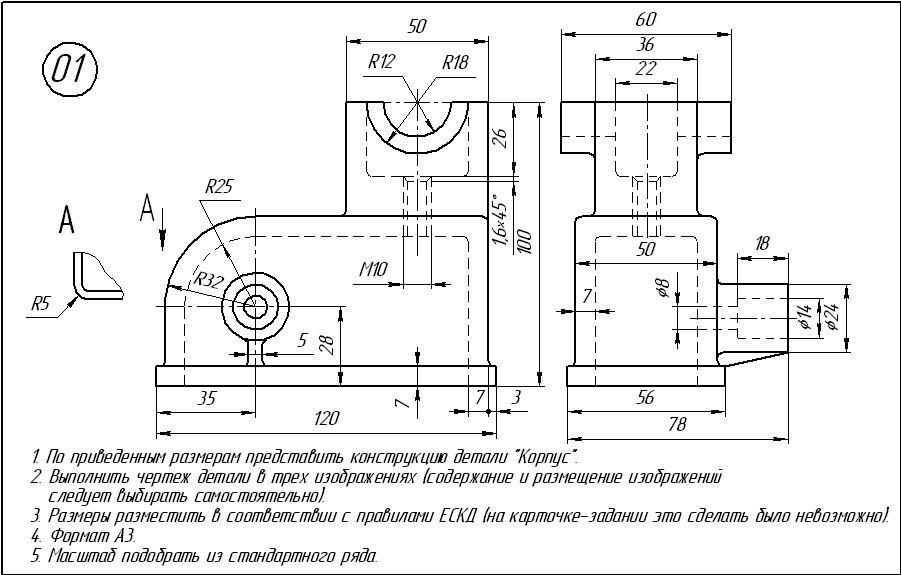

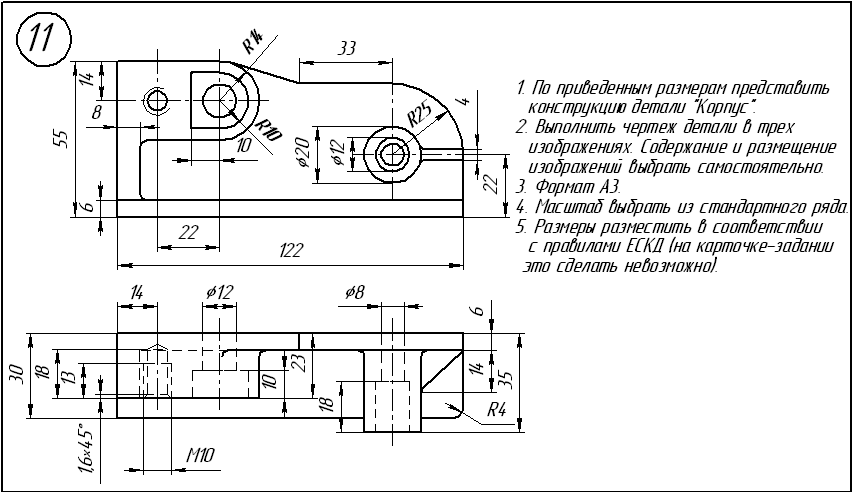

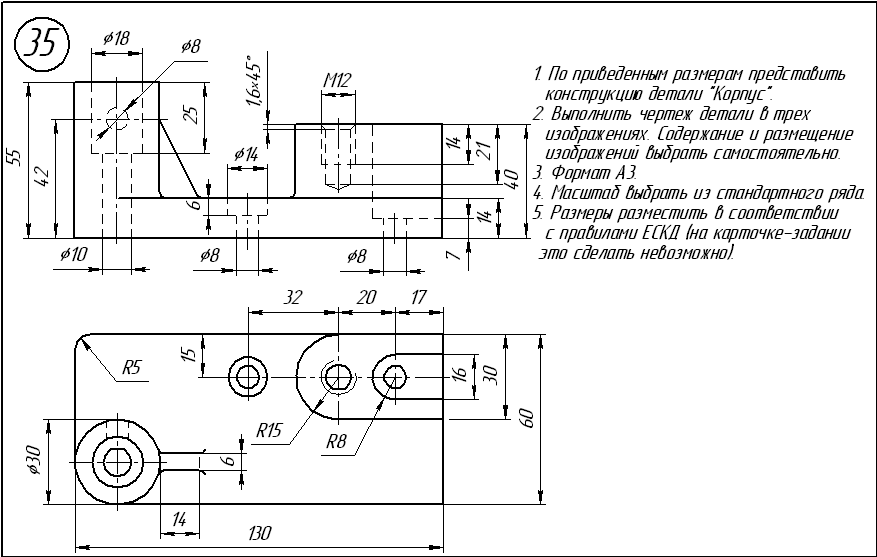

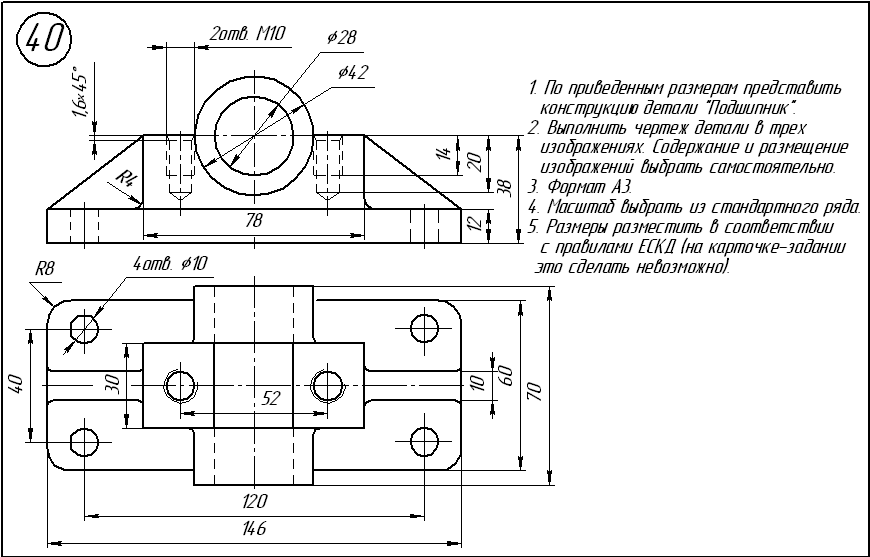

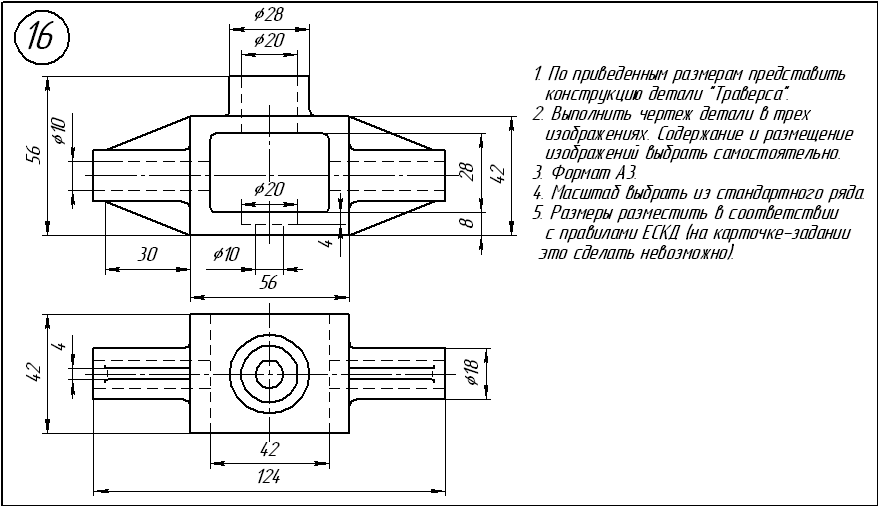

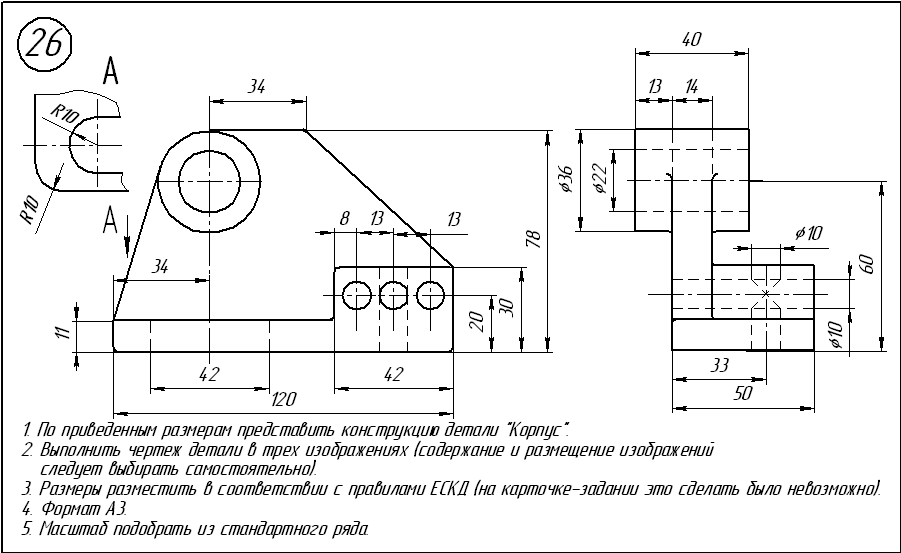

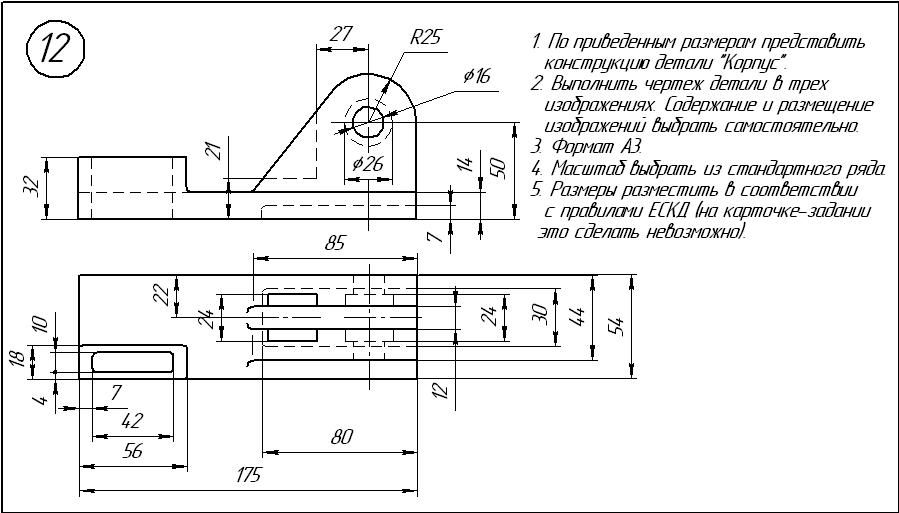

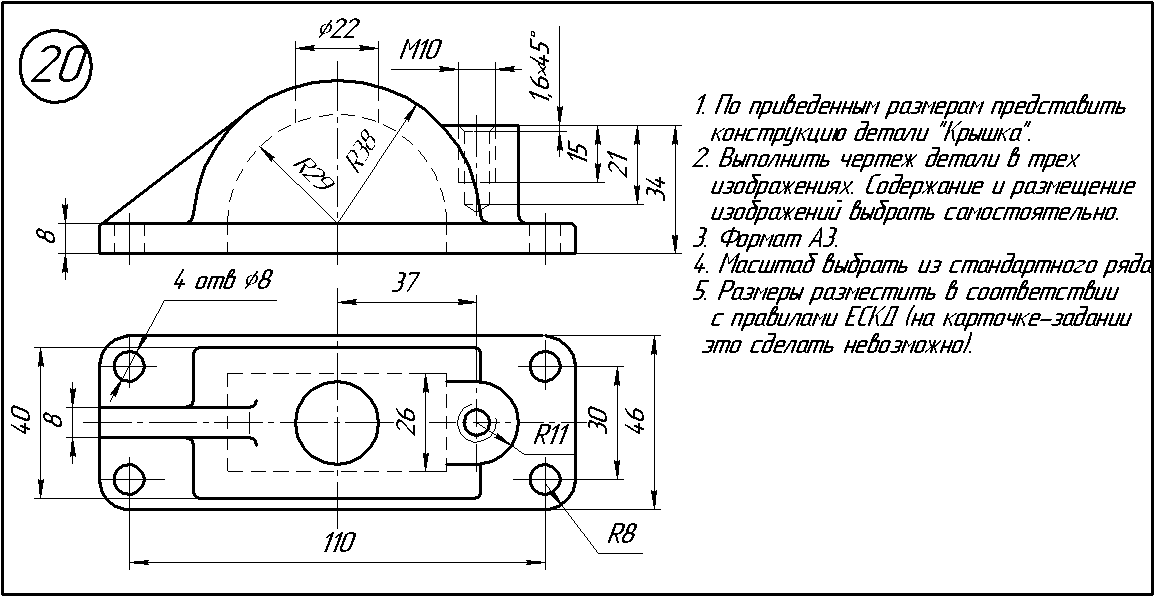

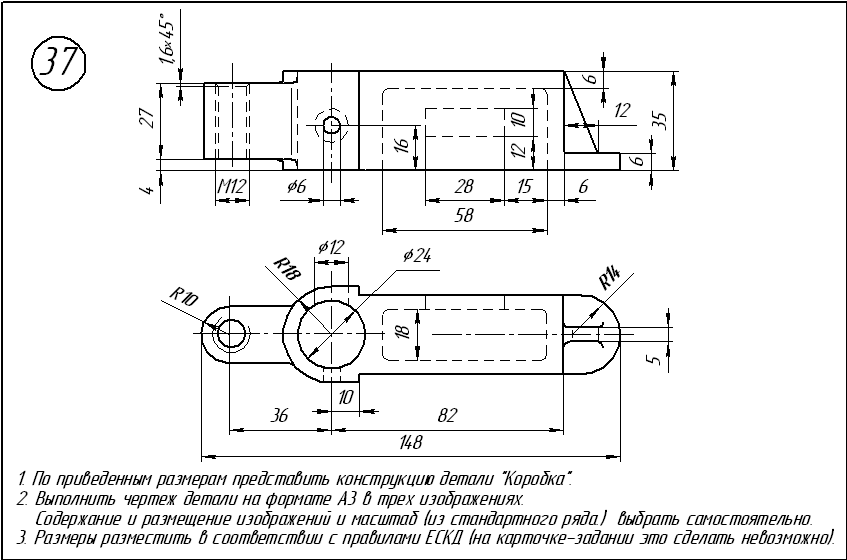

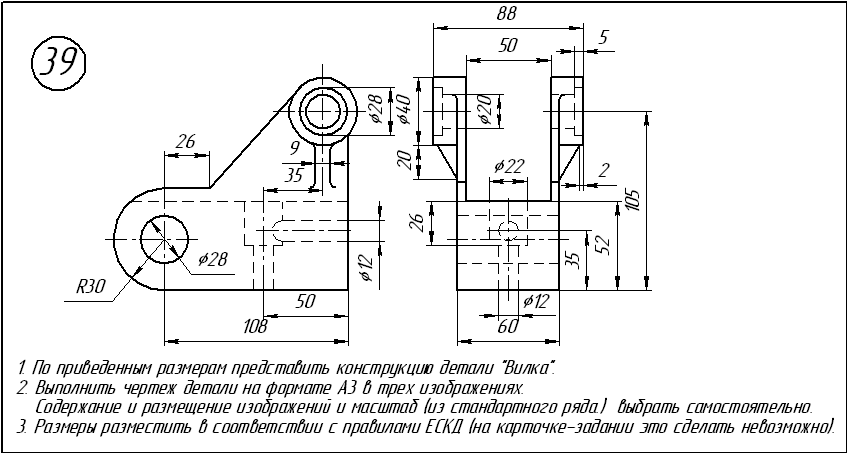

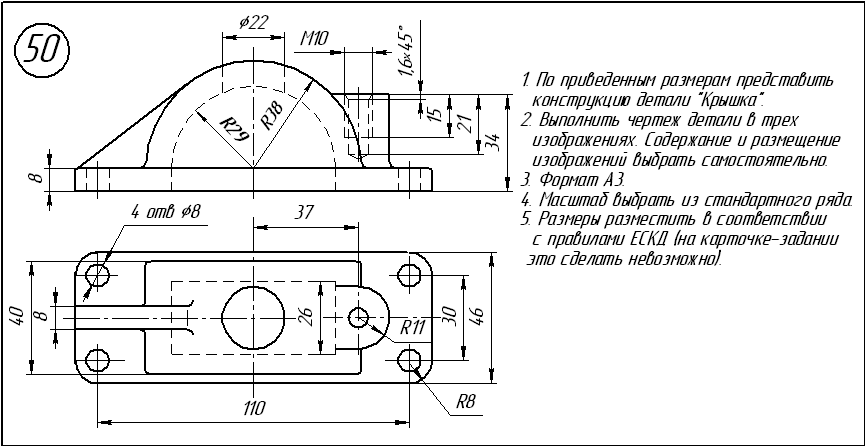

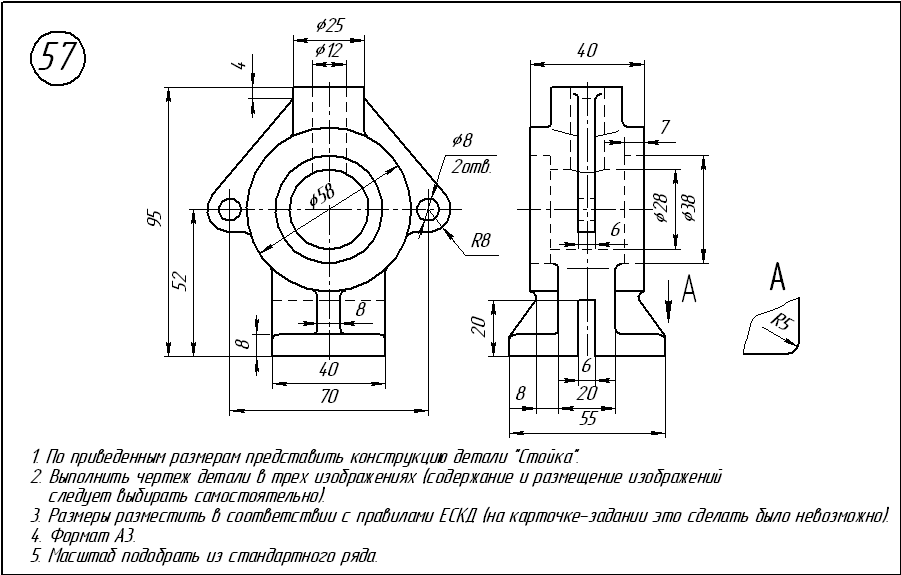

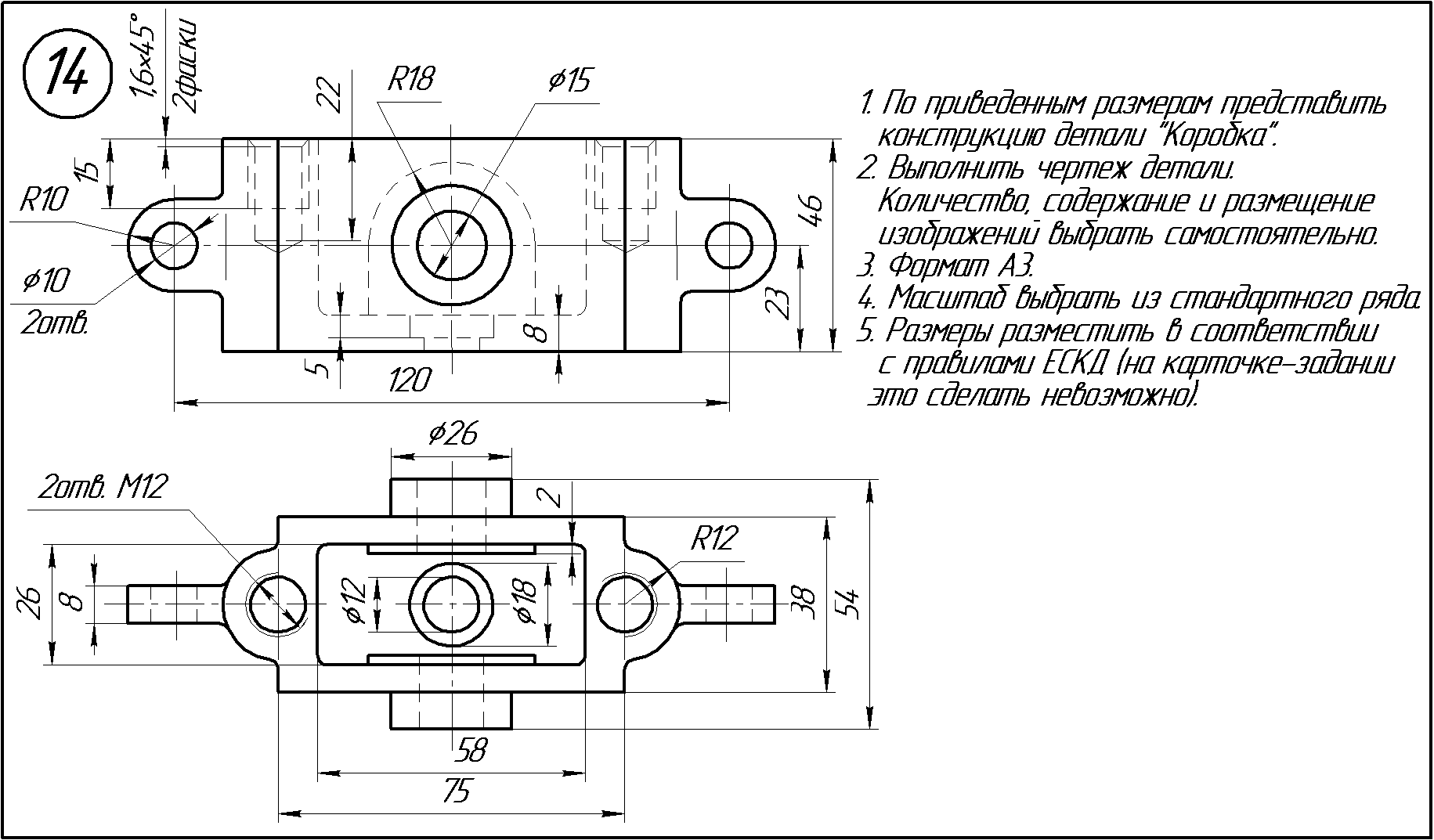

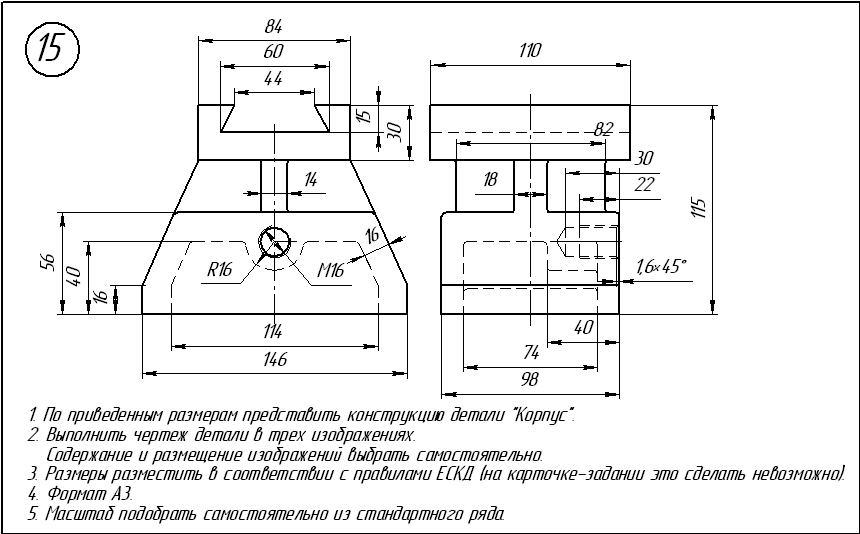

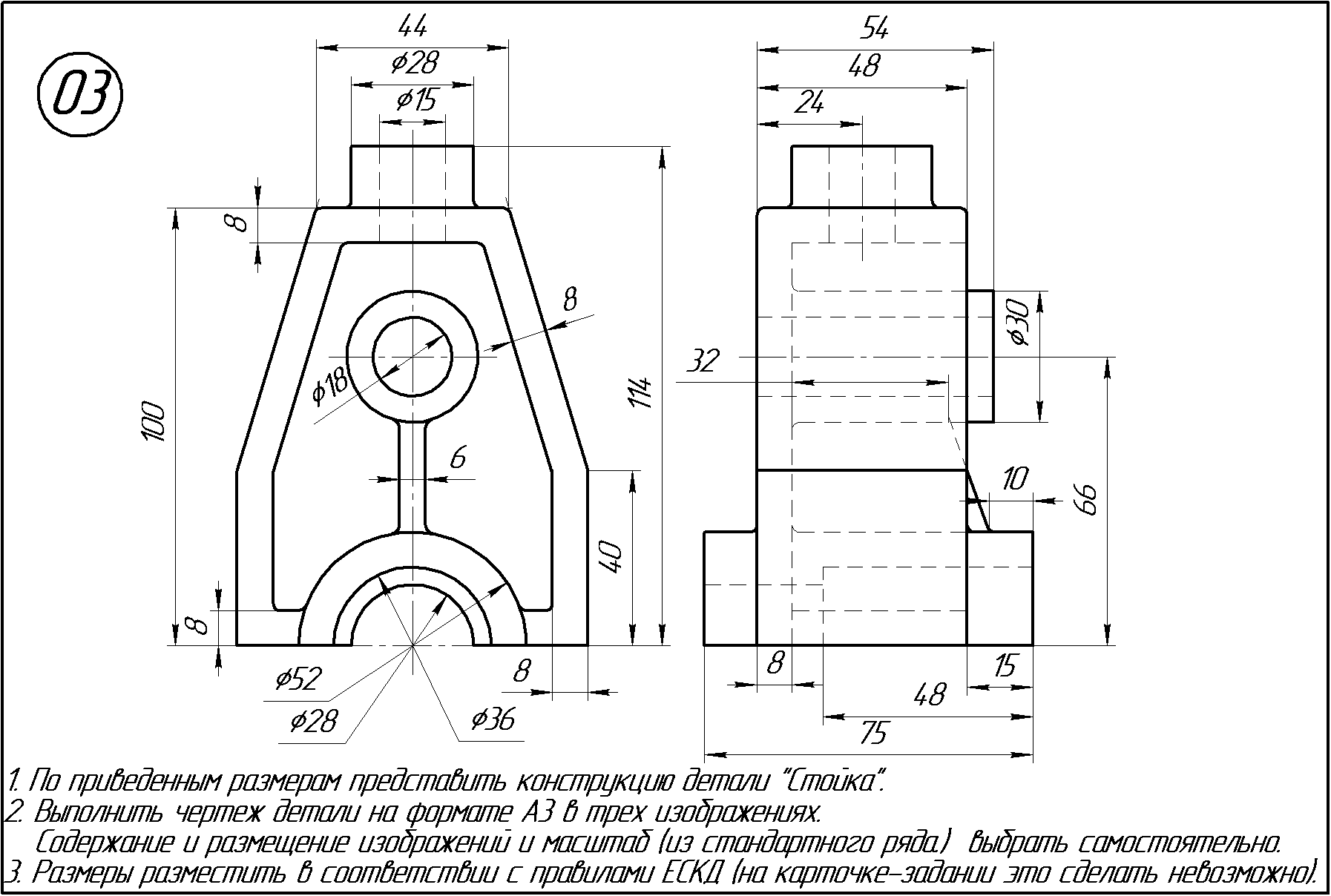

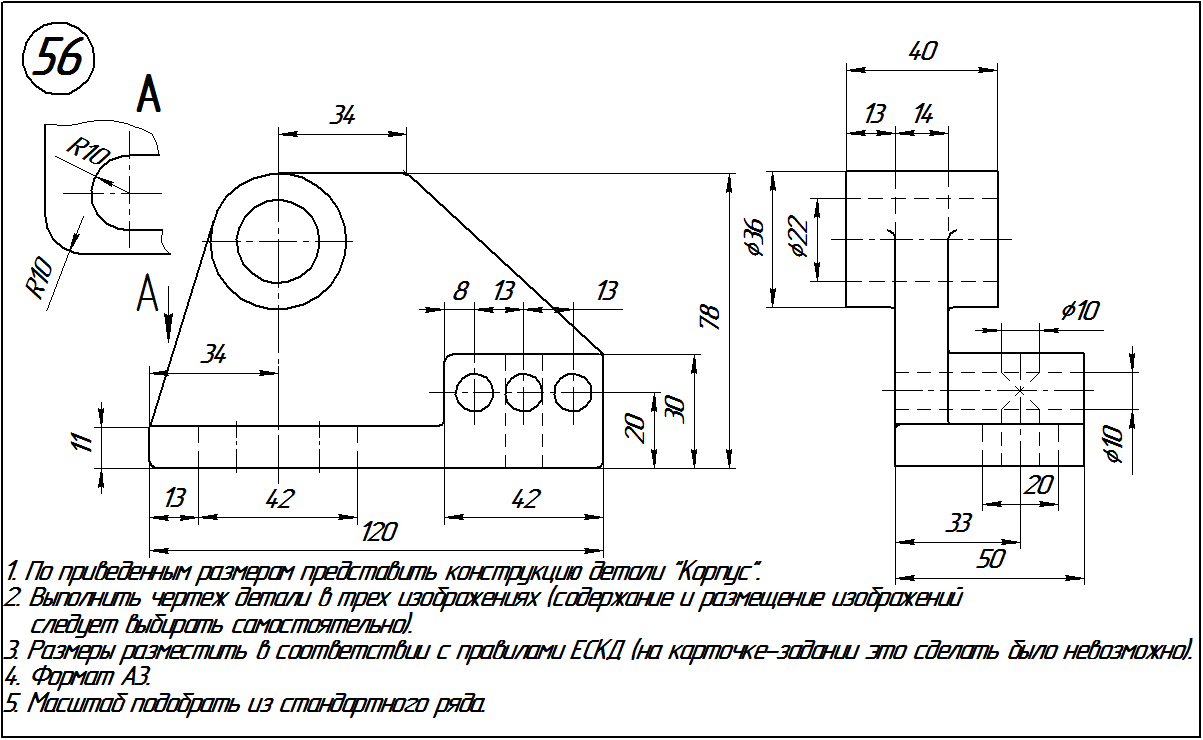

По приведенным изображениям и размерам представить конструкцию детали.
Выполнить чертеж детали в трех изображениях. Содержание и размещение изображений выбрать самостоятельно.
Формат А3.
Масштаб выбрать из стандартного ряда.

Размеры разместить в соответствии с правилами ЕСКД.

Если вам необходимо получить графическую часть задания, выберите номер вашего варианта в таблице и сохраните файл.

Таблица

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 27 58 59 60

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30
31	32	33	34	35	36	37	38	39	40	41	42	43	44	45	46	47	48	49	50	51	52	53	54	55	56	27	58	59	60

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30
31	32	33	34	35	36	37	38	39	40	41	42	43	44	45	46	47	48	49	50	51	52	53	54	55	56	27	58	59	60

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30
31	32	33	34	35	36	37	38	39	40	41	42	43	44	45	46	47	48	49	50	51	52	53	54	55	56	27	58	59	60
