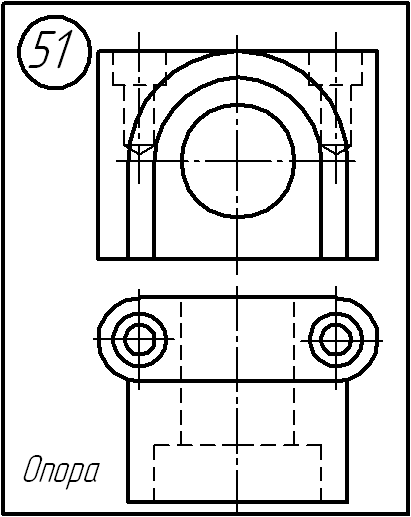

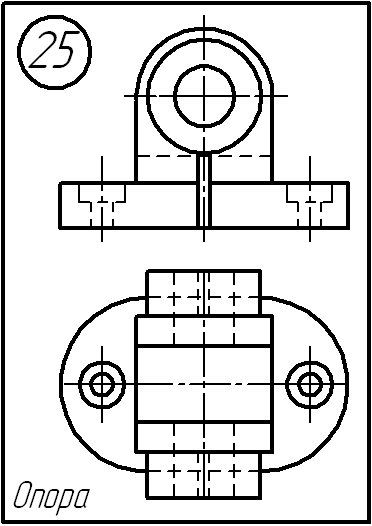

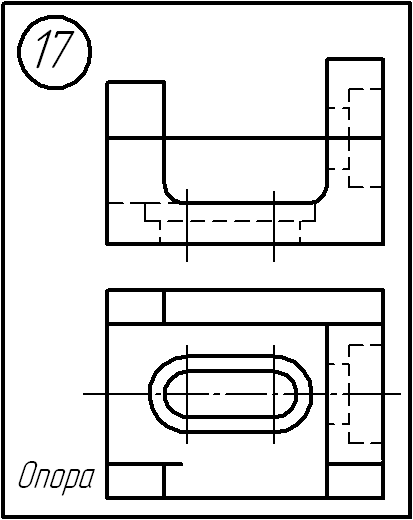

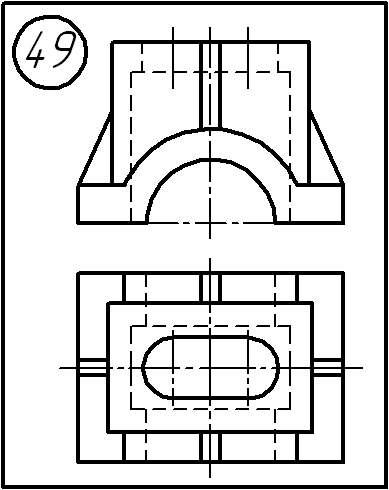

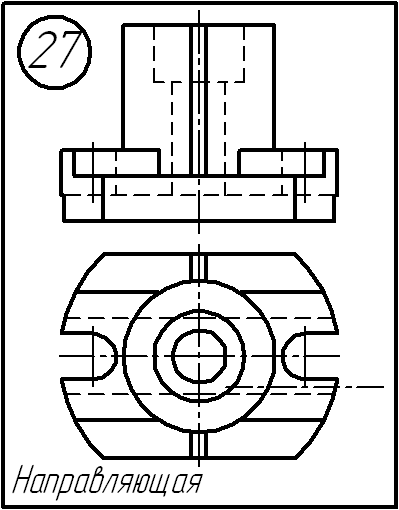

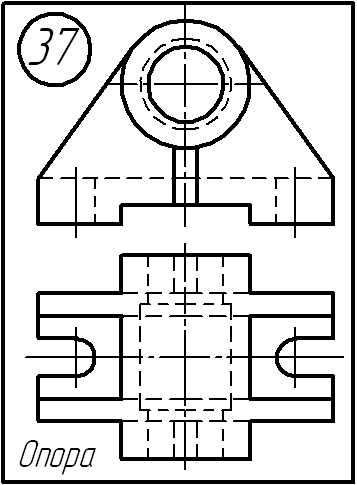

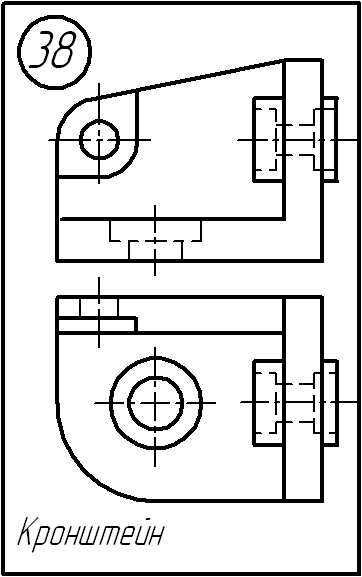

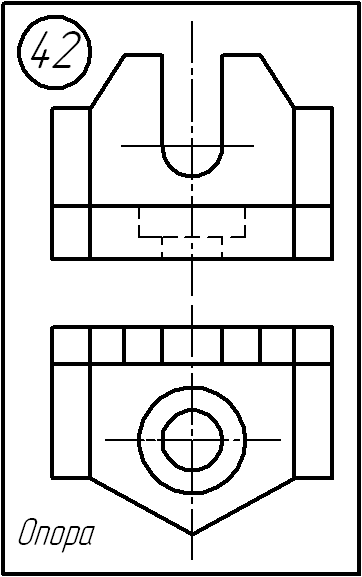

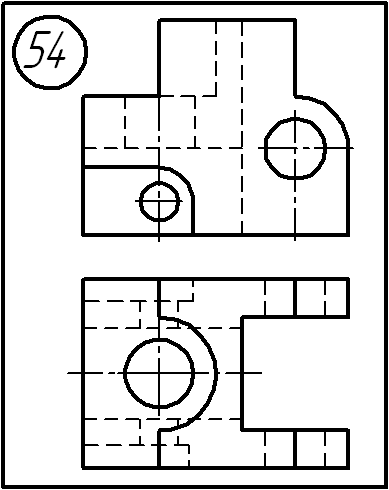

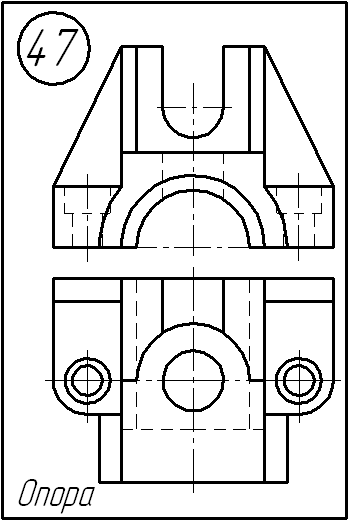

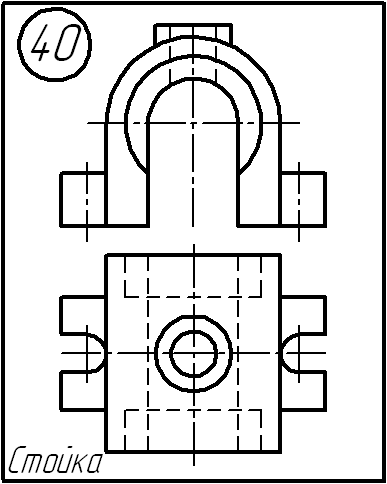

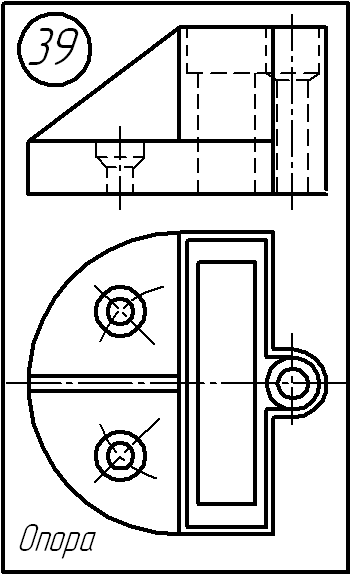

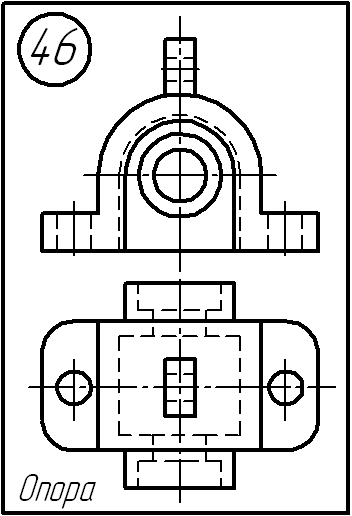

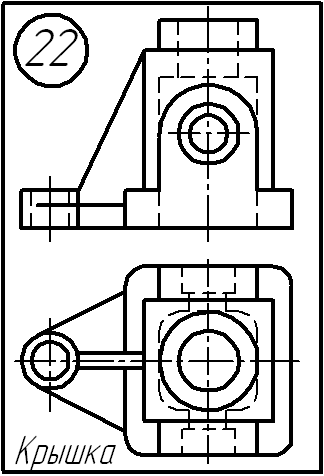

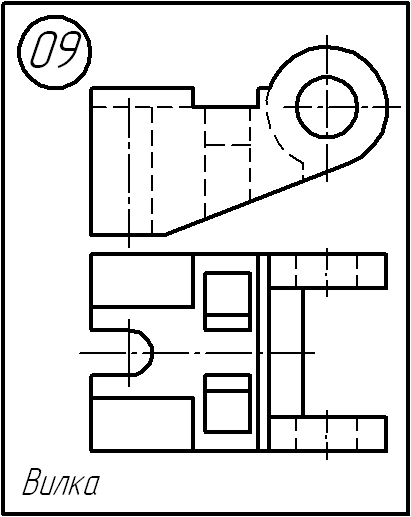

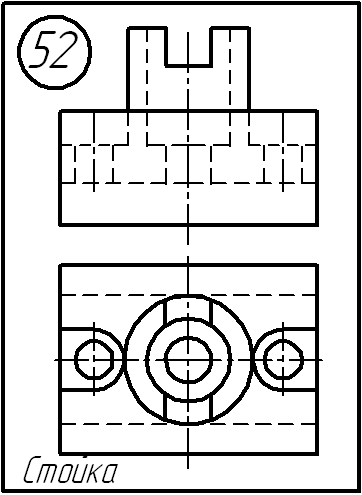

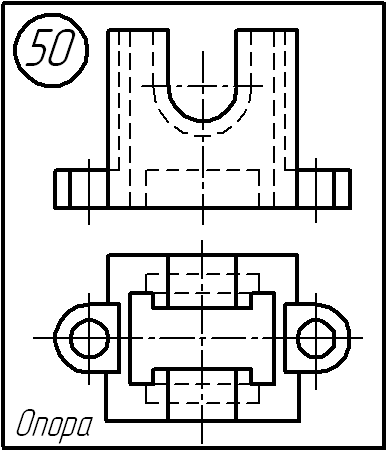

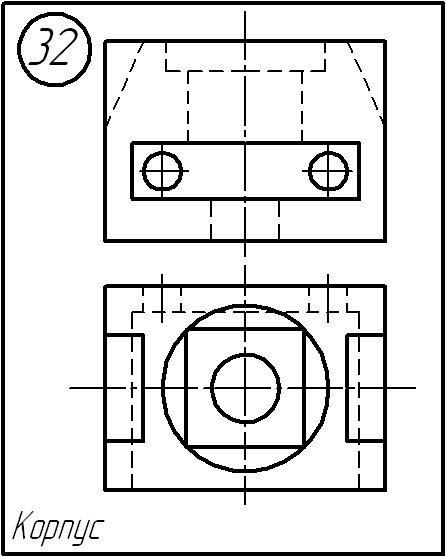

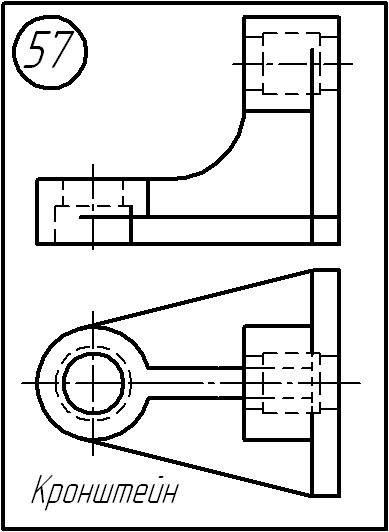

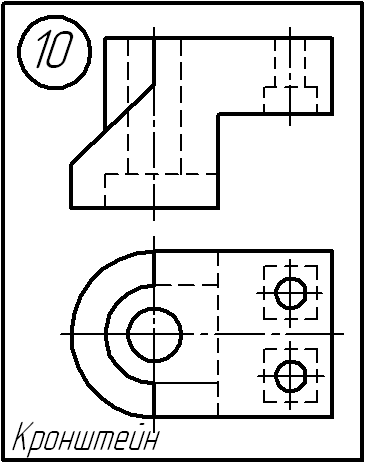

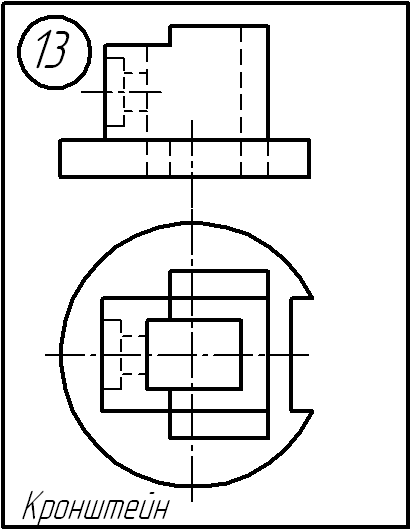

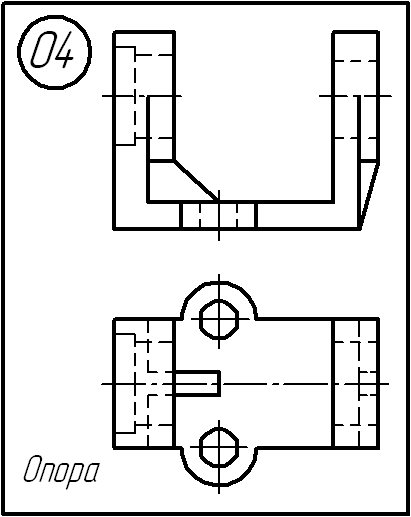

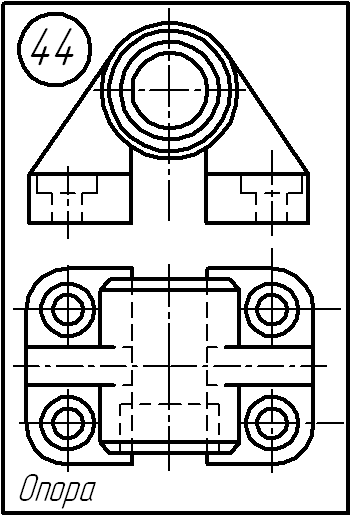

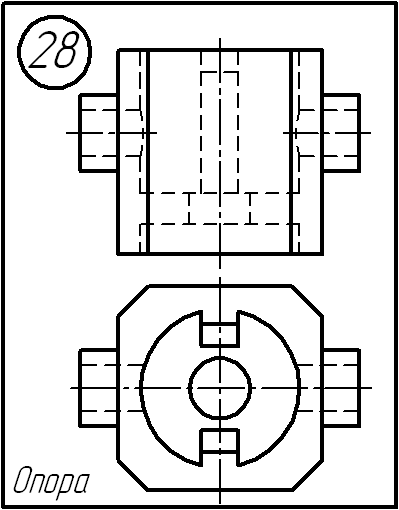

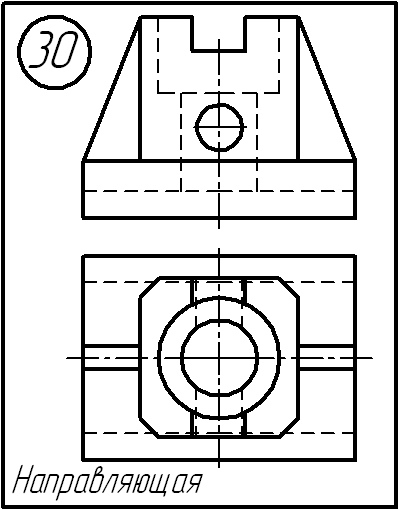

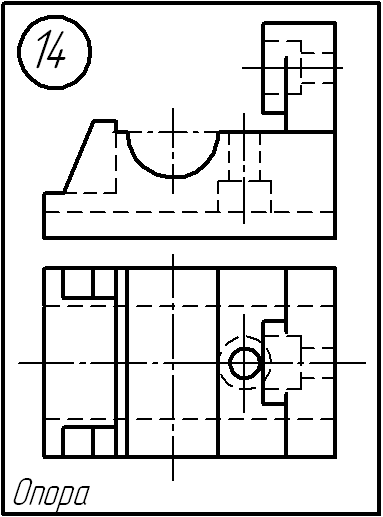

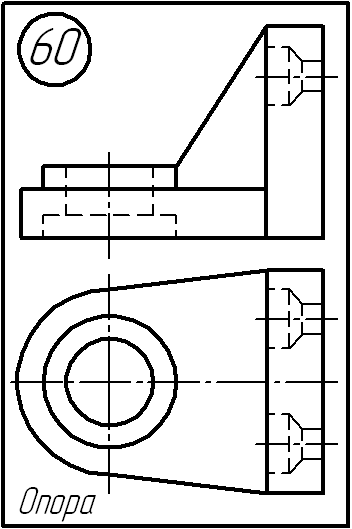

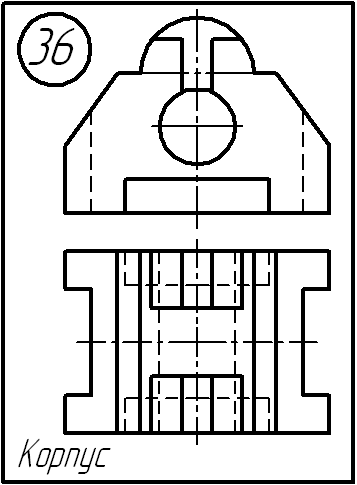

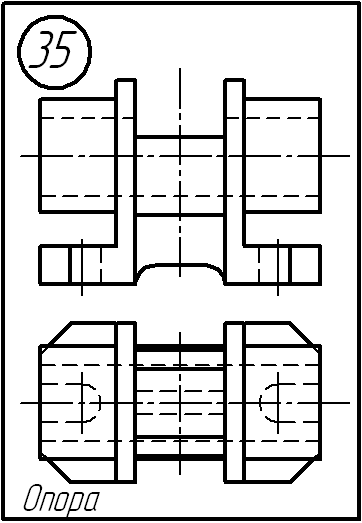

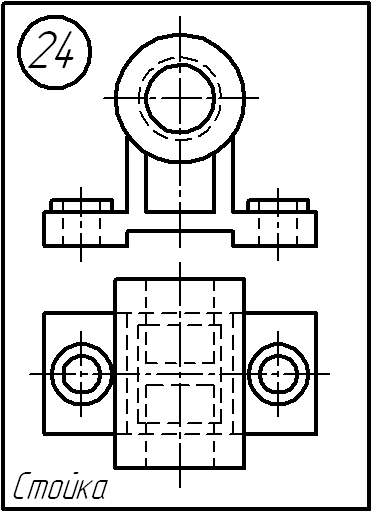

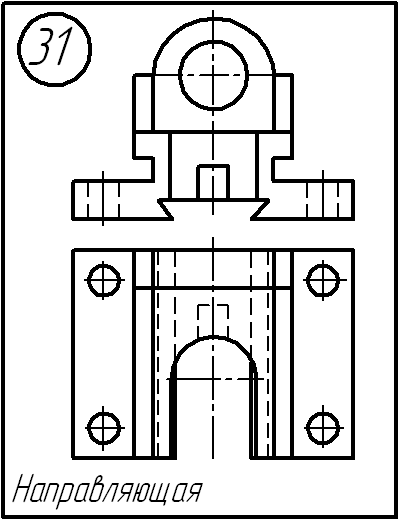

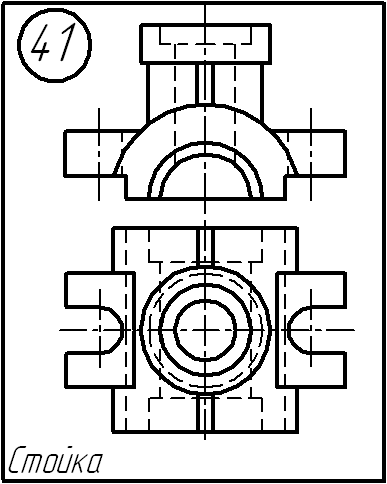

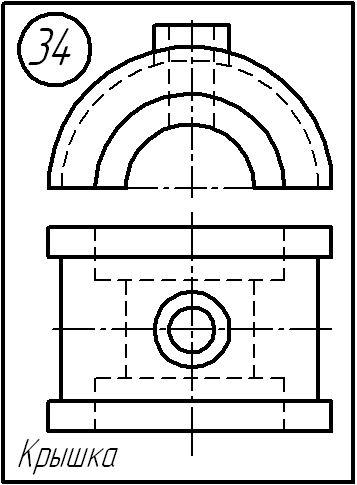

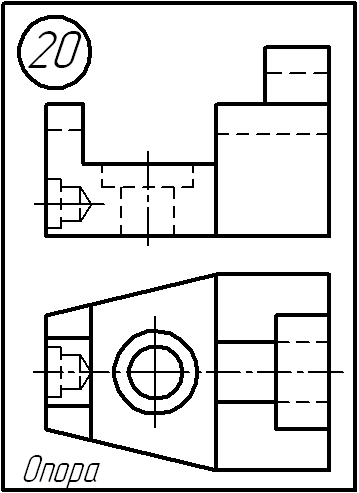

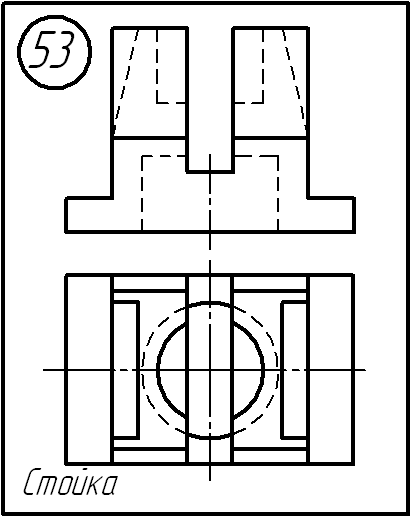

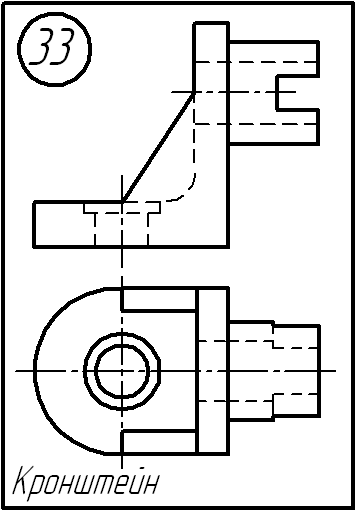

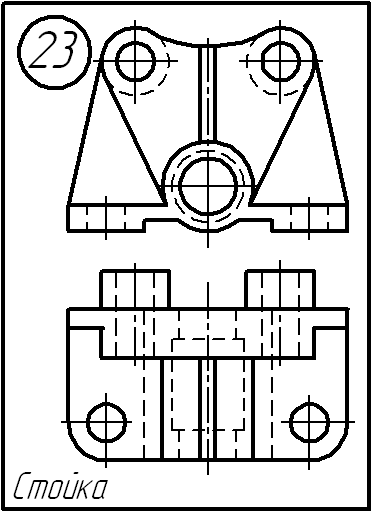

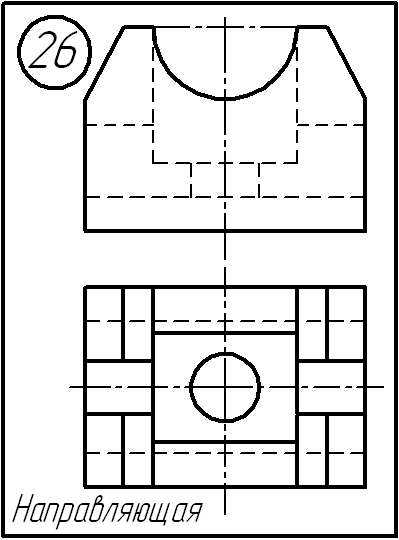

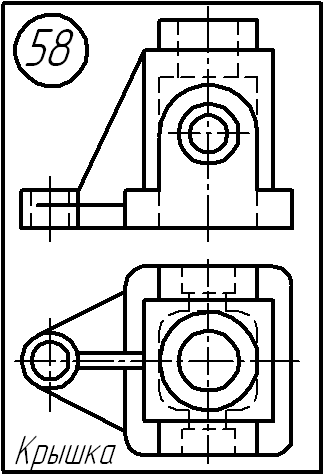

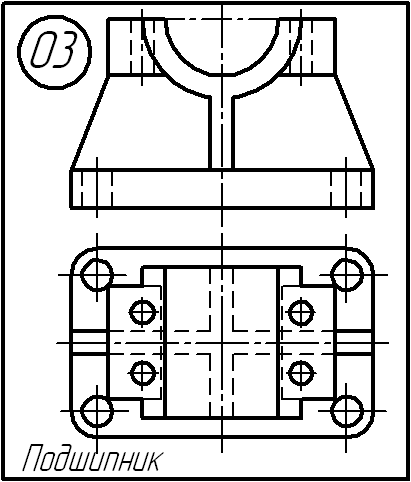

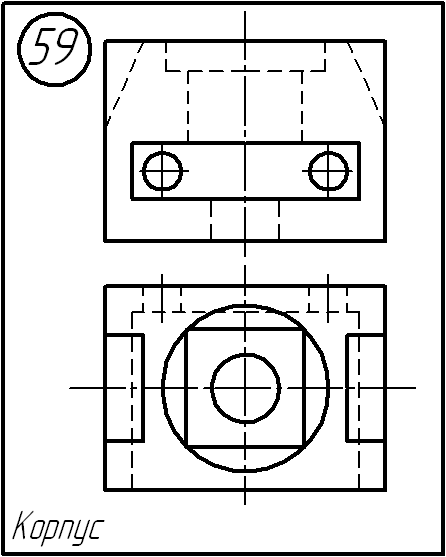

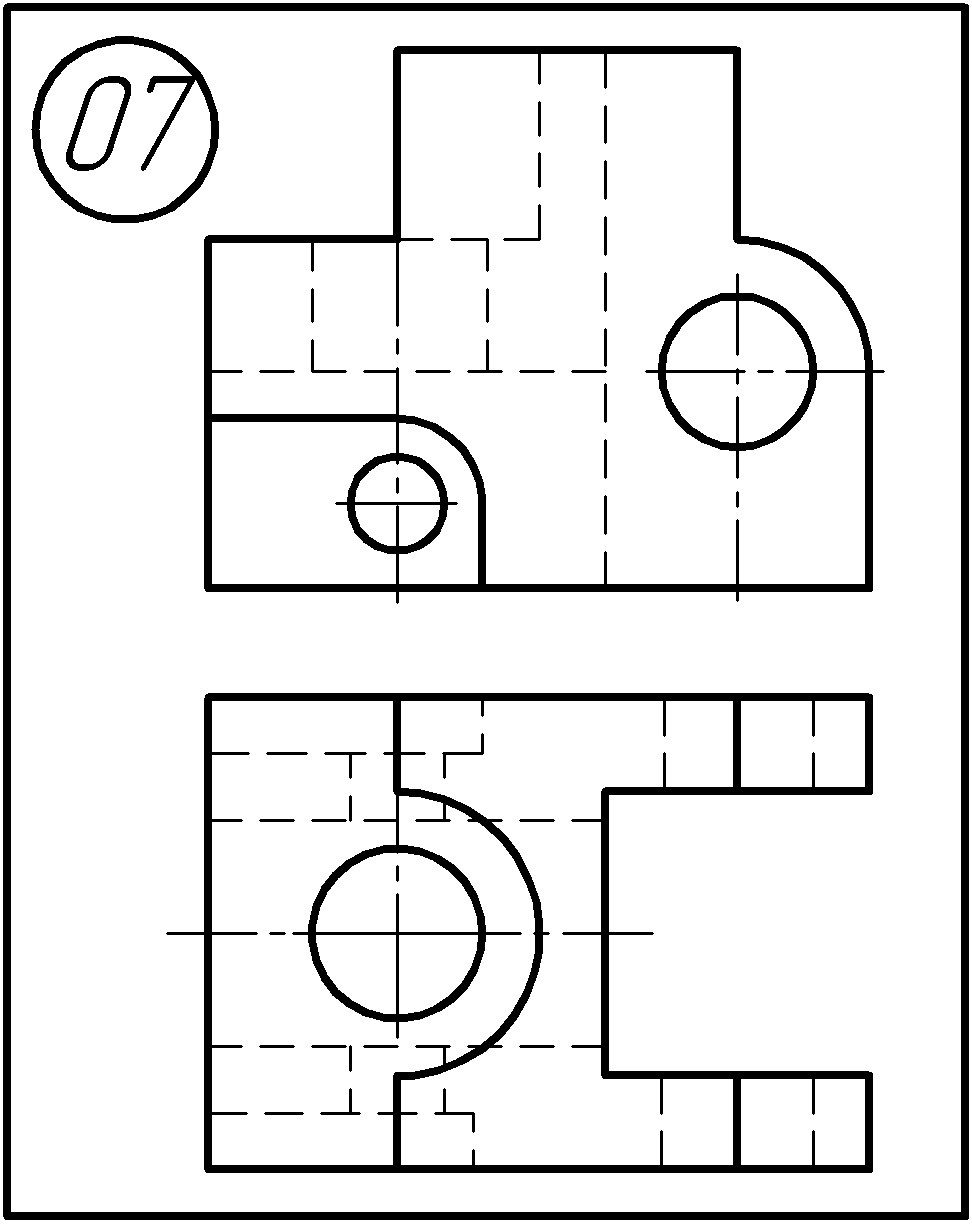

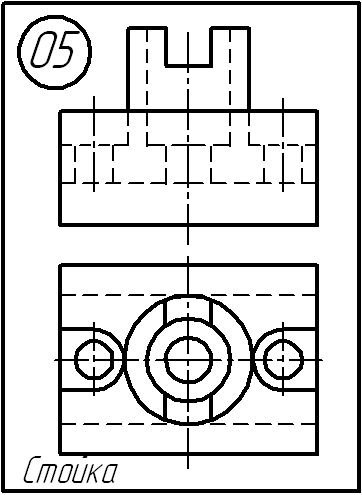

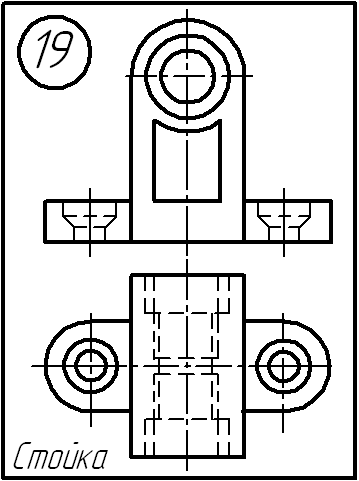

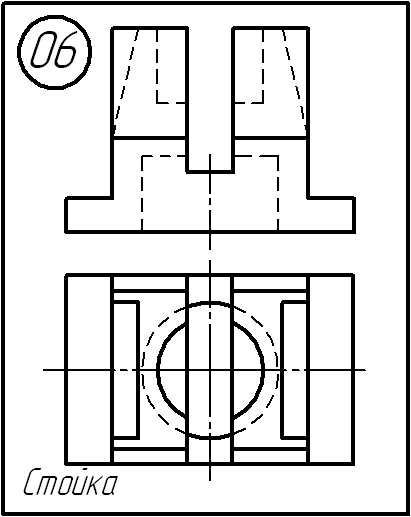

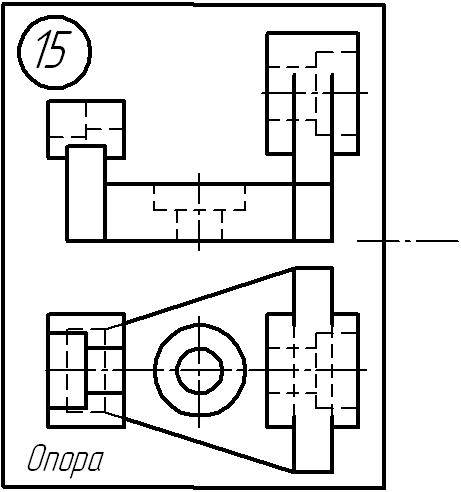

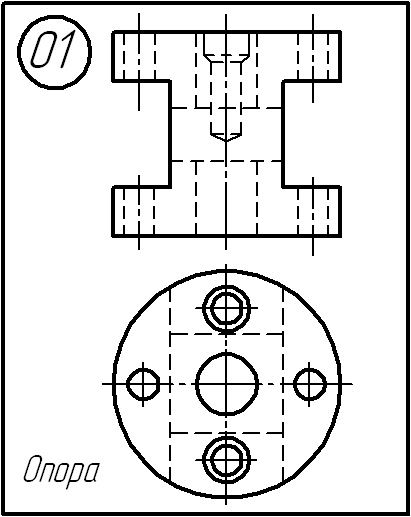

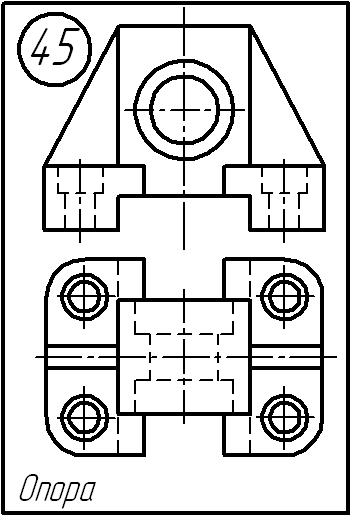

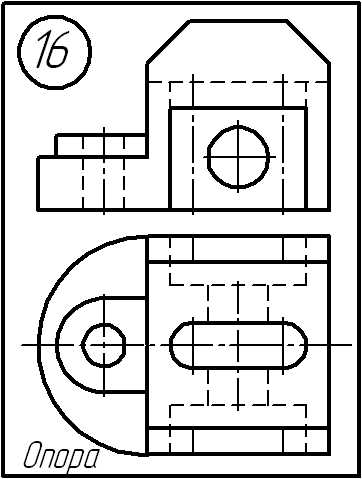

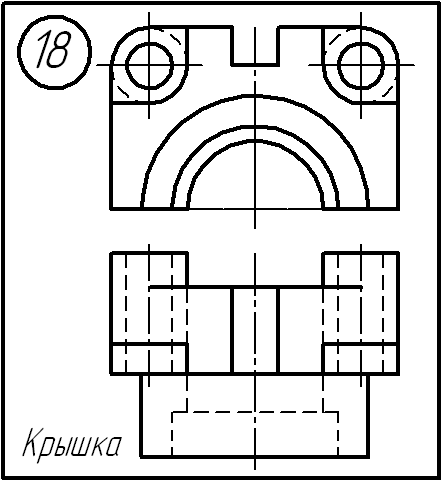

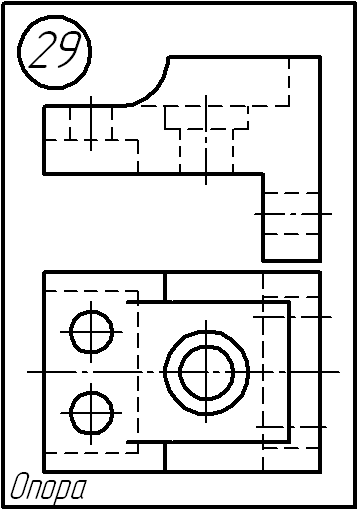

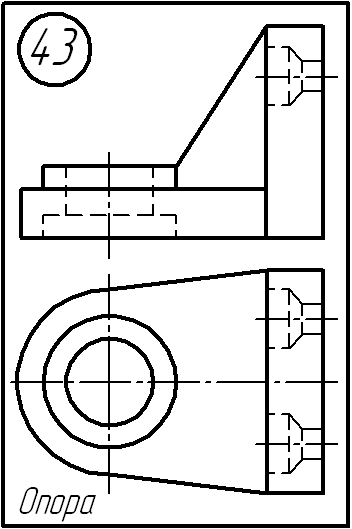

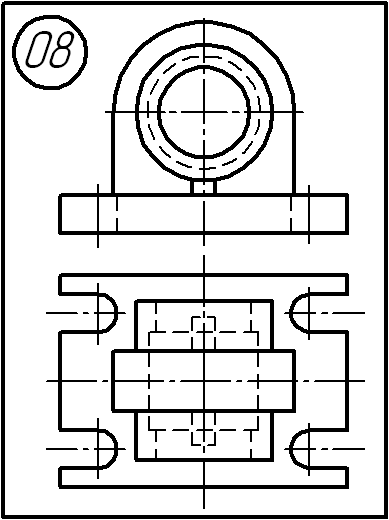

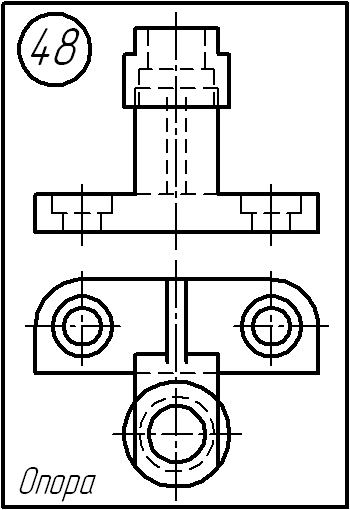

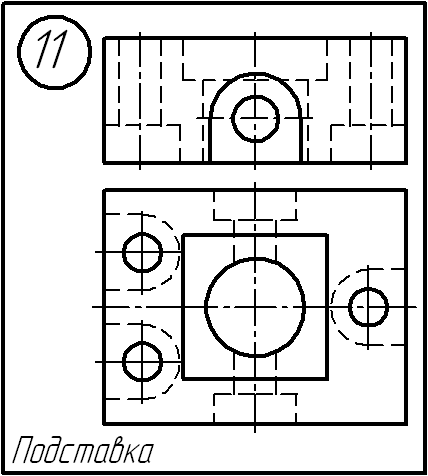

1. По двум данным изображениям представить конструкцию детали и выполнить чертеж детали с минимальным количеством изображений (видов, разрезов, сечений).
2. На чертеже нанести размеры.
   Значения размеров определять по заданным изображениям, считая, что они выполнены в натуральную величину.

Таблица

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30
31	32	33	34	35	36	37	38	39	40	41	42	43	44	45	46	47	48	49	50	51	52	53	54	55	56	57	58	59	60
