Выполнение чертежа по двум видам
(двойная карточка)
  1. Изучить конструкцию детали.
  2. Выполнить чертеж с минимальным количеством изображений (видов, разрезов, сечений).
  3. Нанести размеры.
    Значения размеров снимать с изображений на карточке-задании, считая изображения выполненными в натуральную величину. При необходимости применять масштаб.
  4. Чертеж выполнять на формате А3.

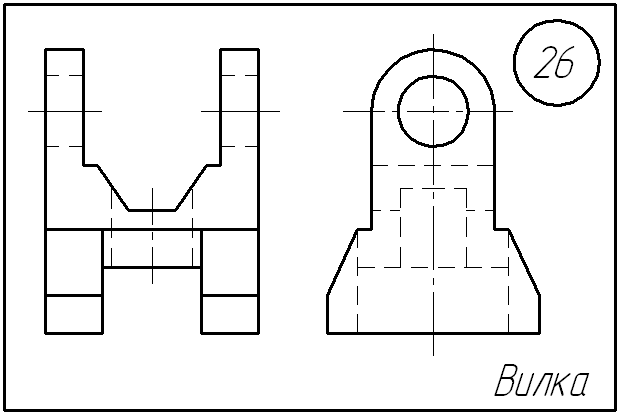

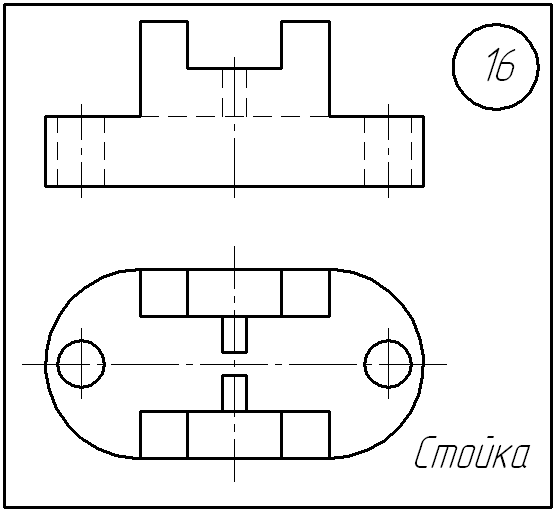

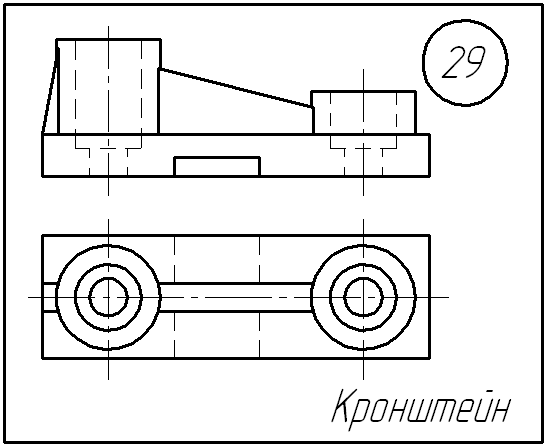

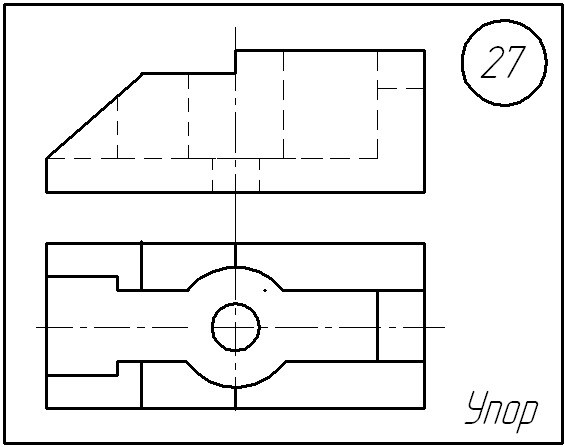

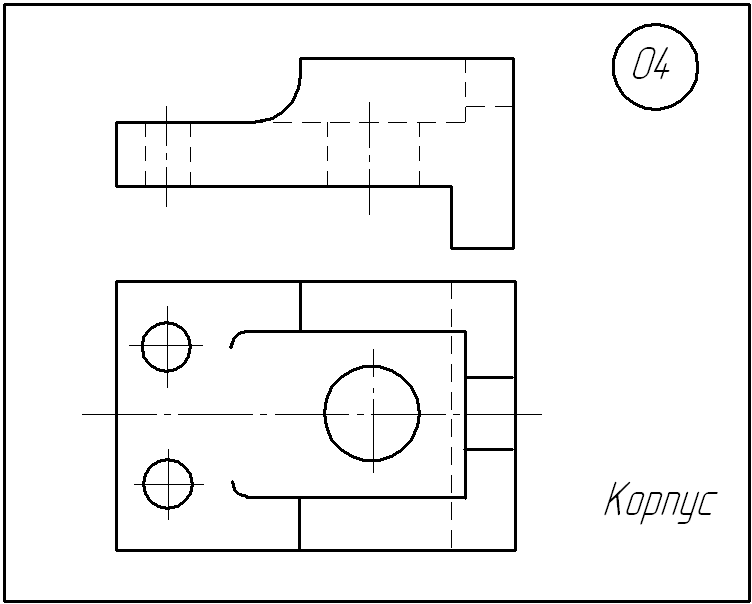

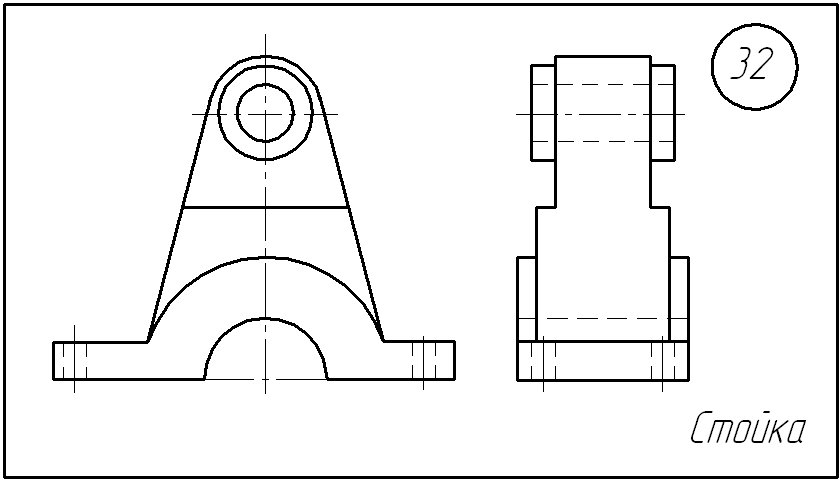

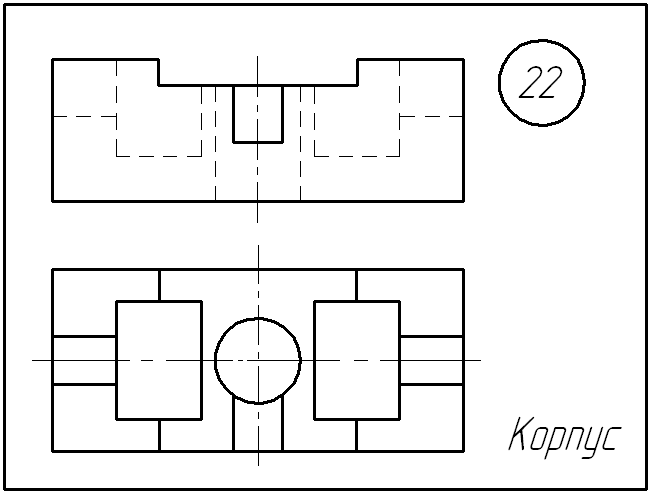

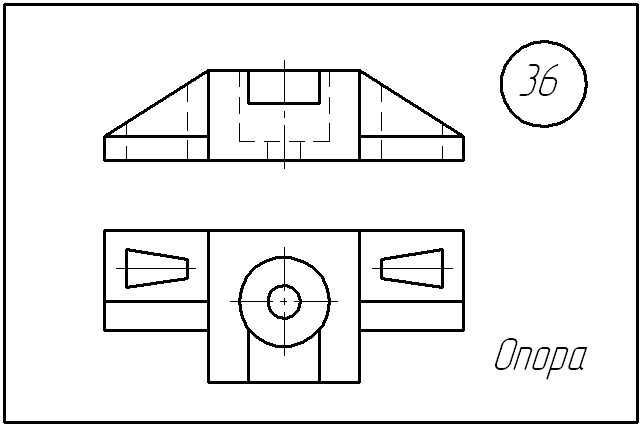

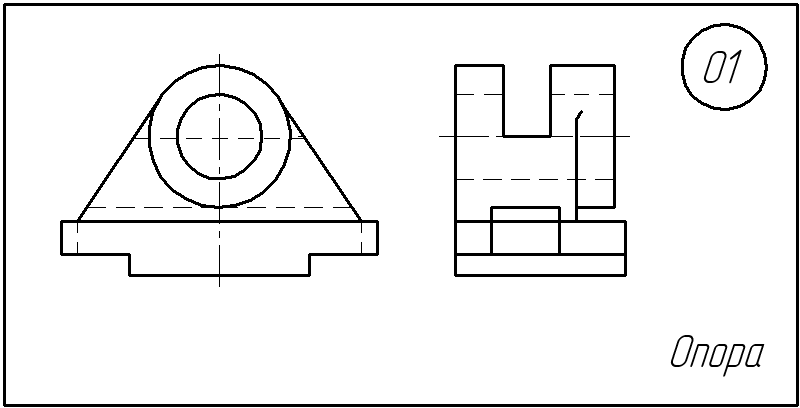

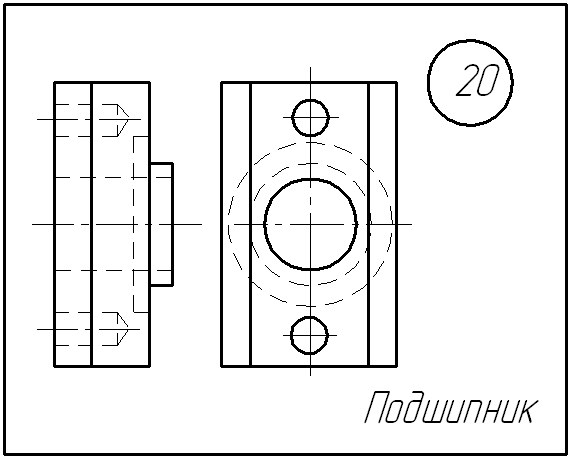

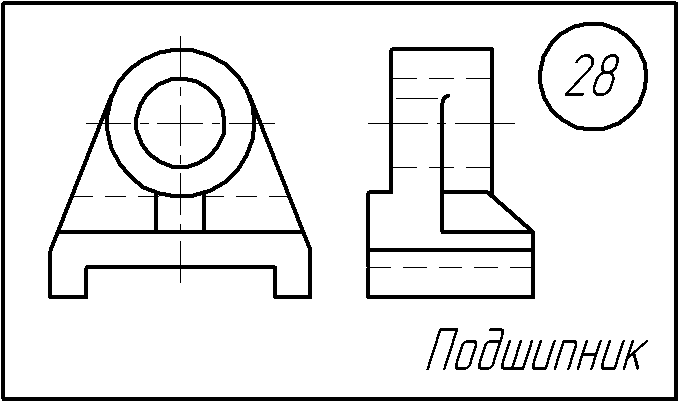

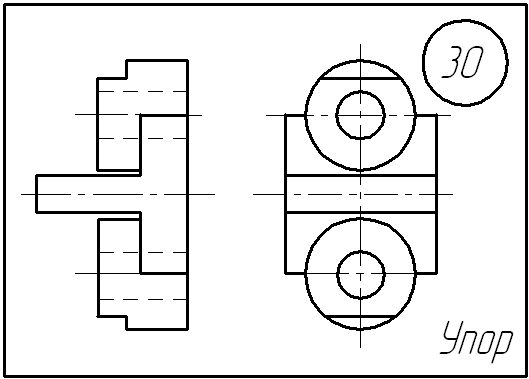

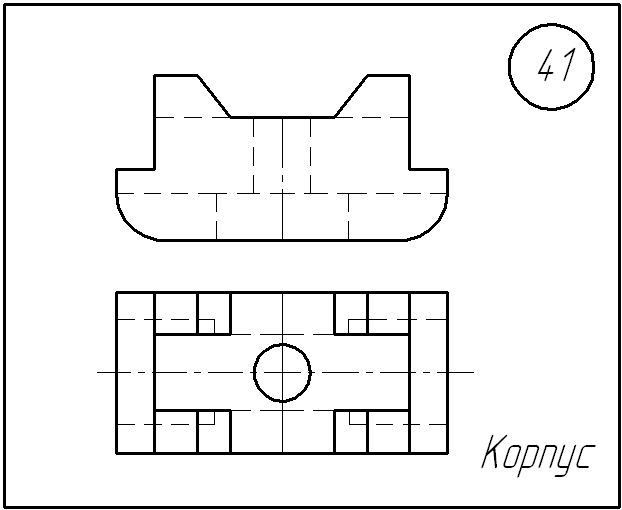

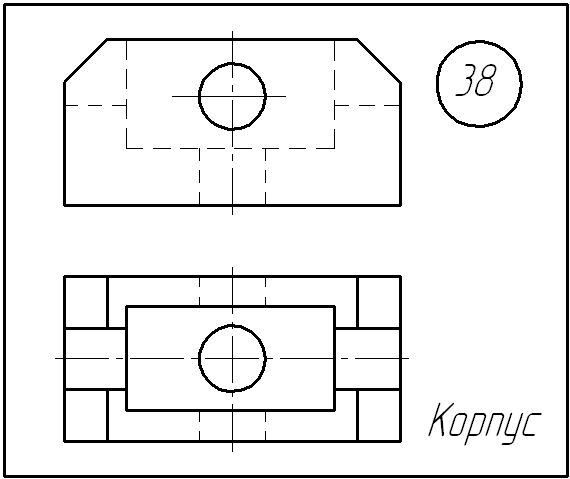

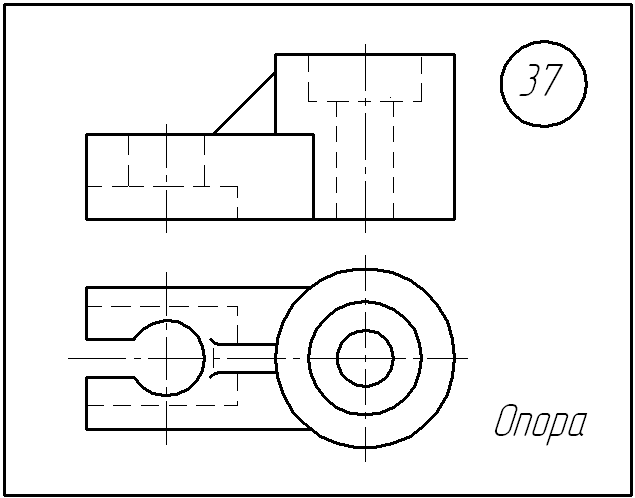

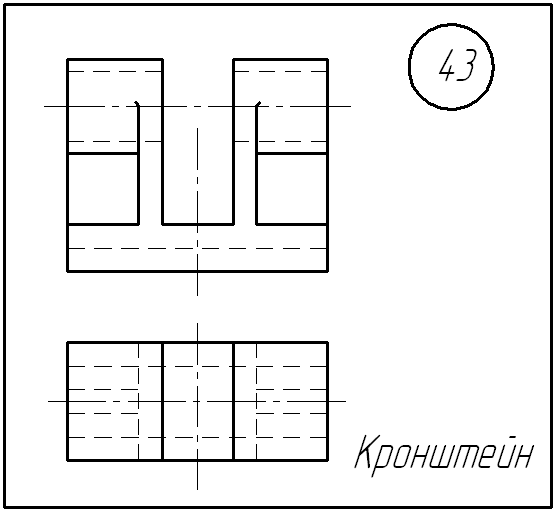

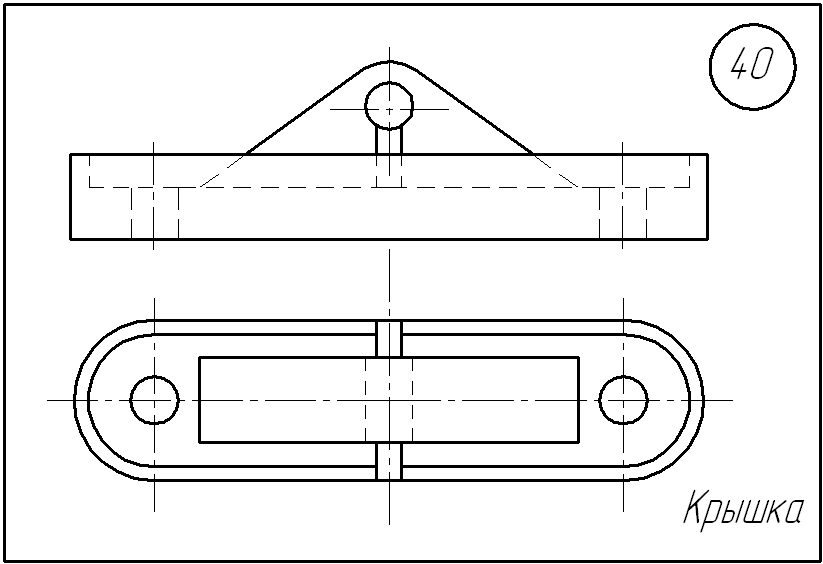

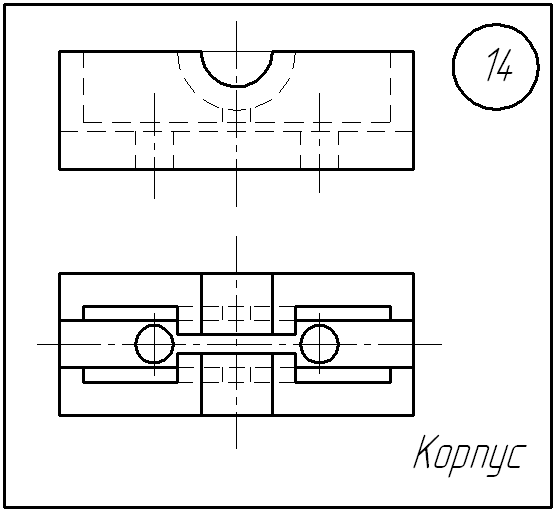

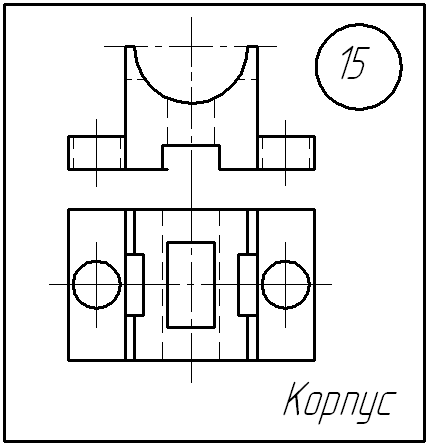

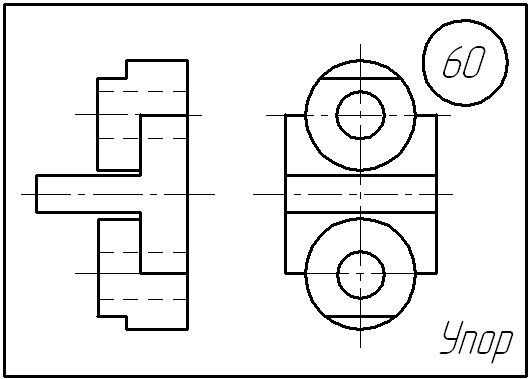

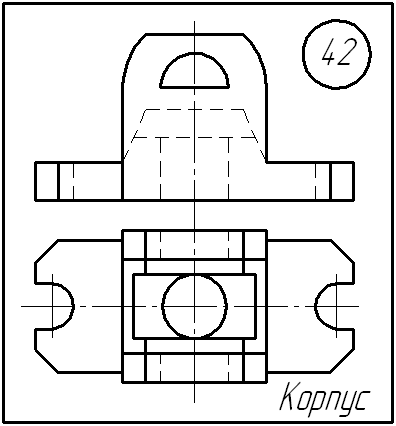

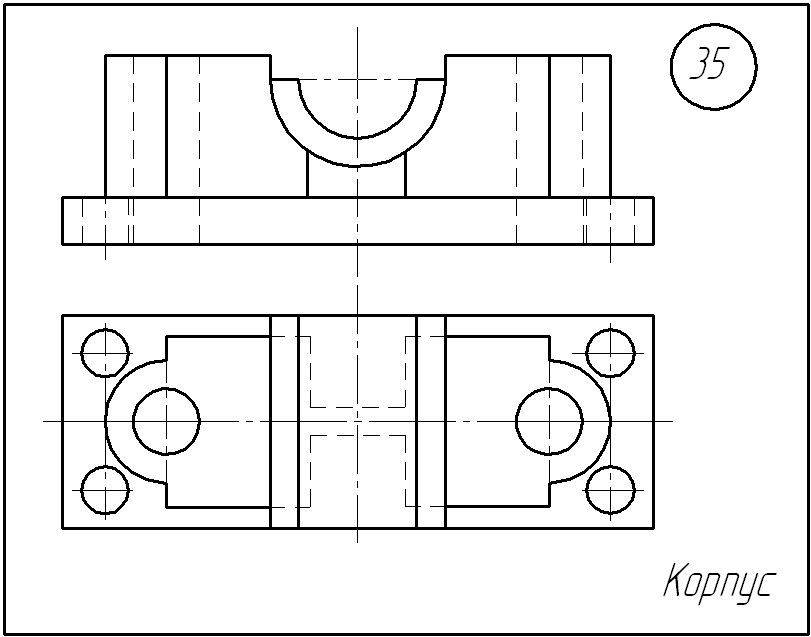

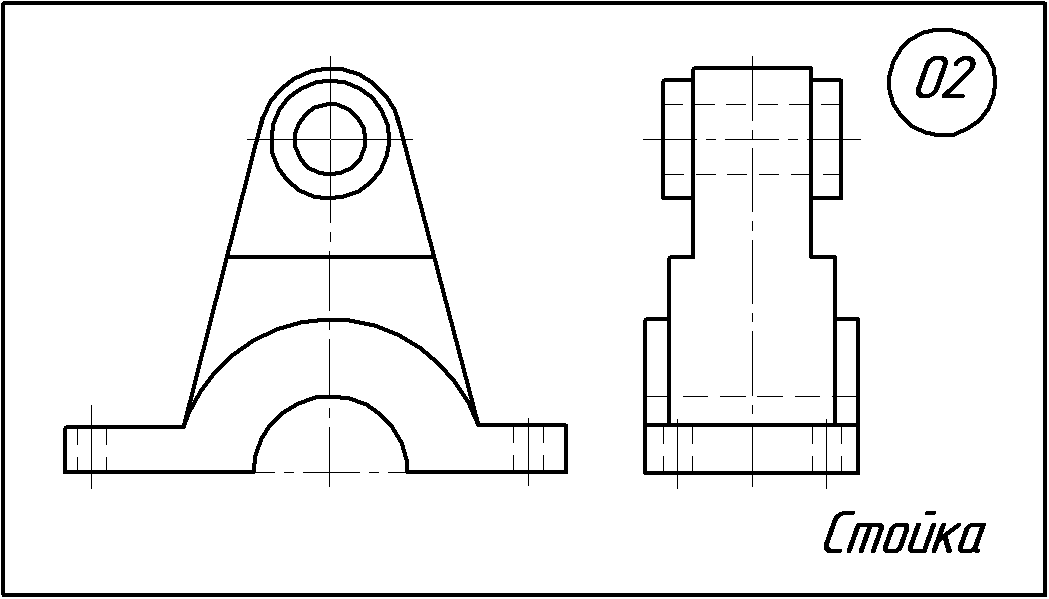

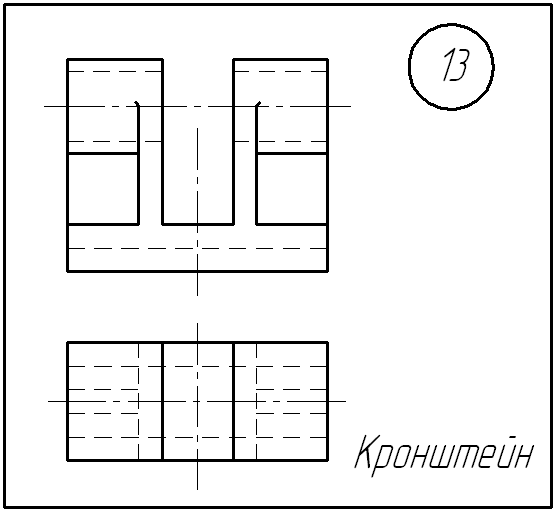

    5. Если вам необходимо получить графическую часть задания, нажмите на номер вашего варианта в таблице и сохраните файл.

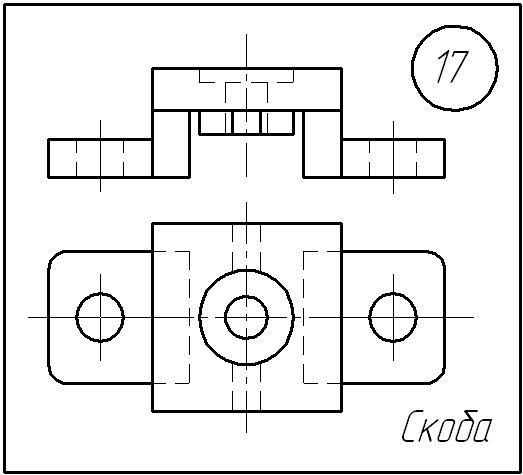

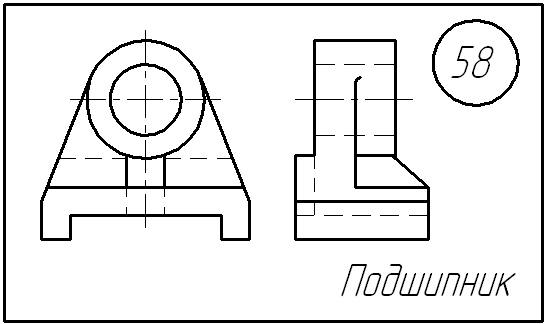

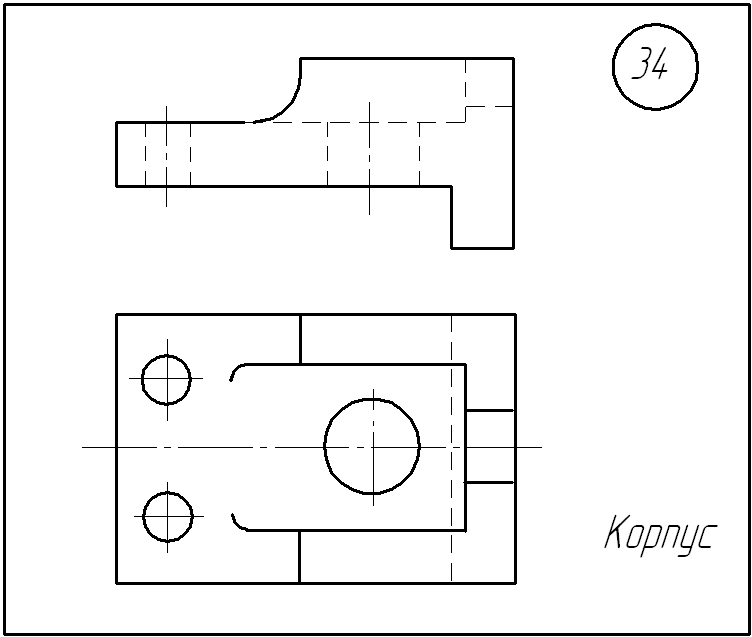

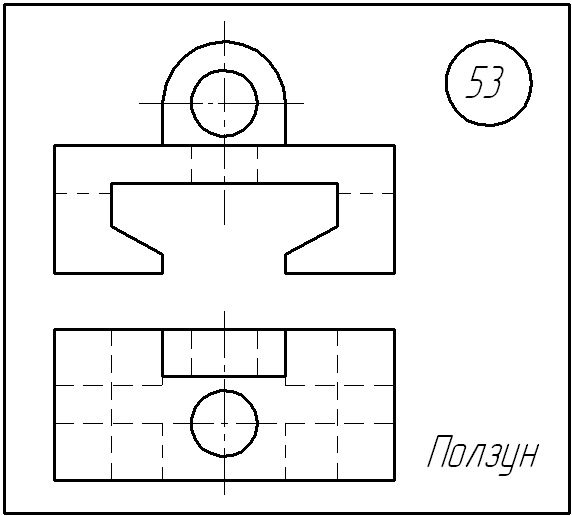

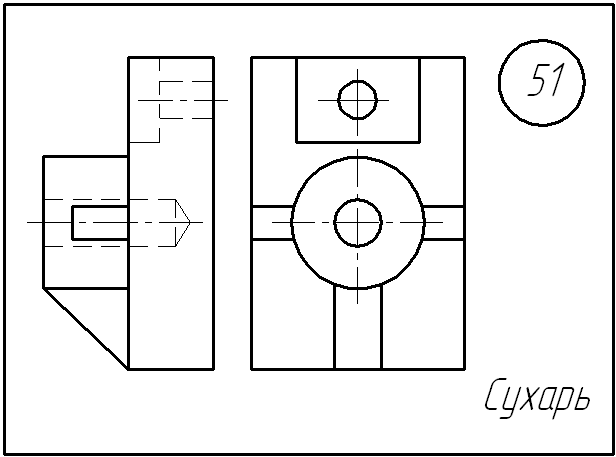

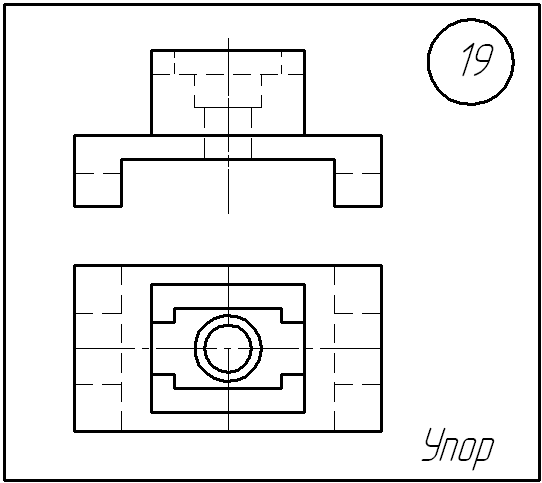

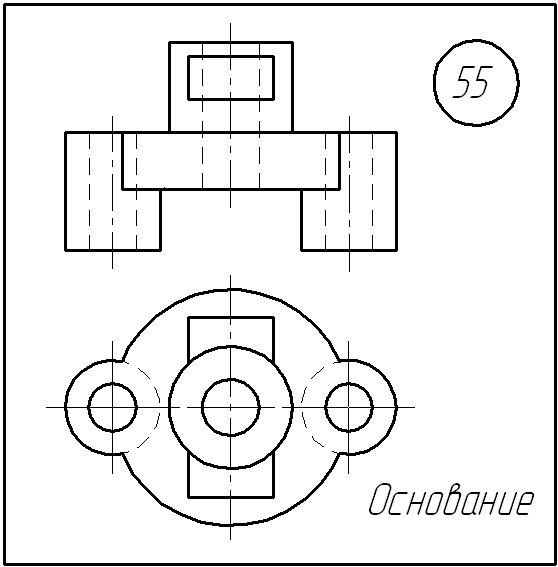

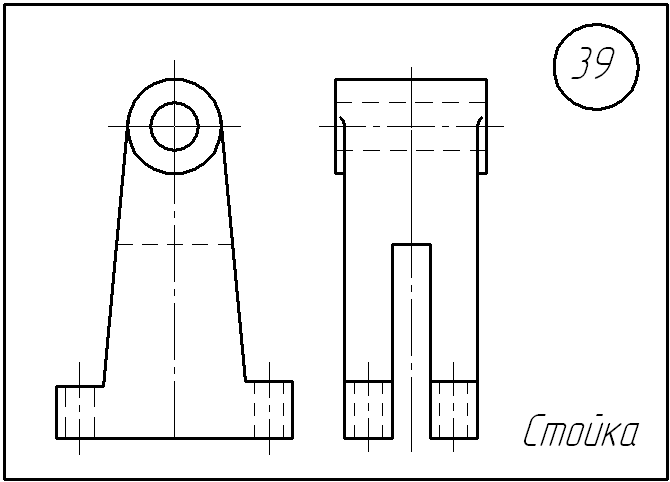

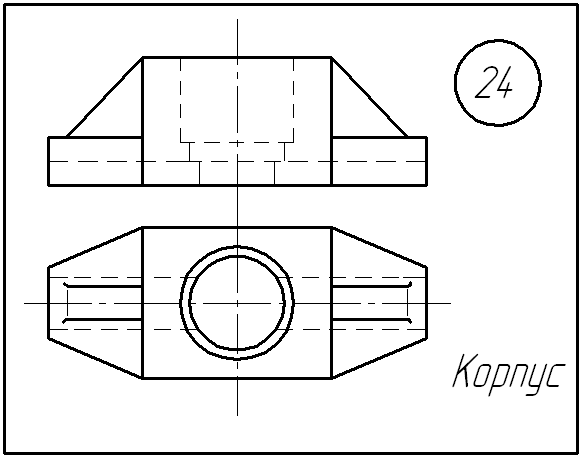

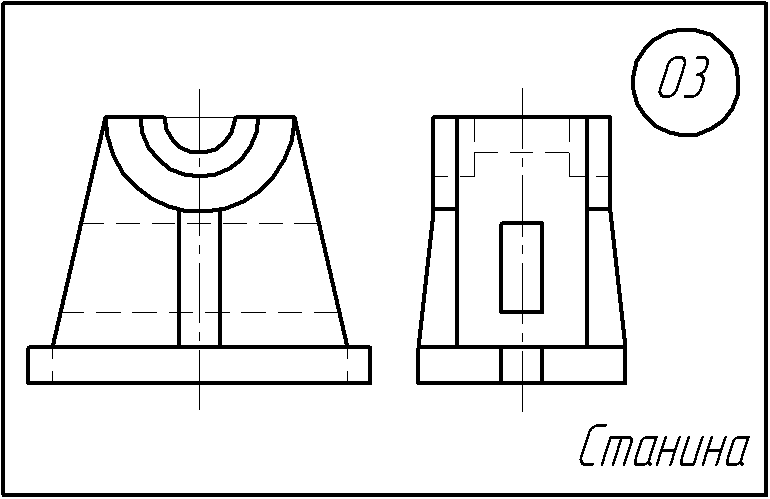

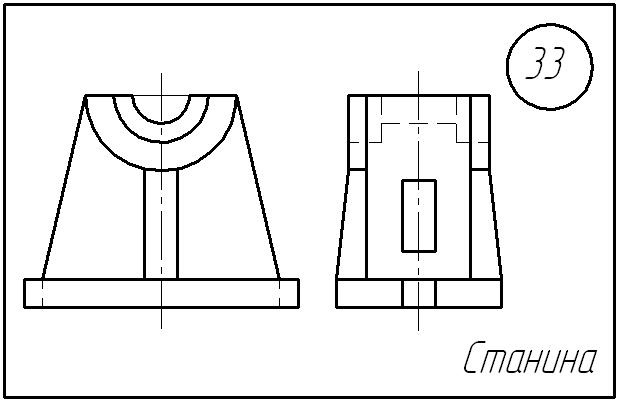

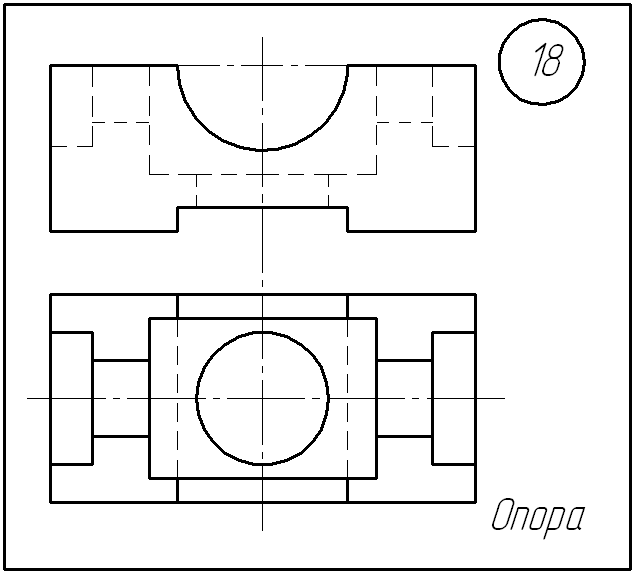

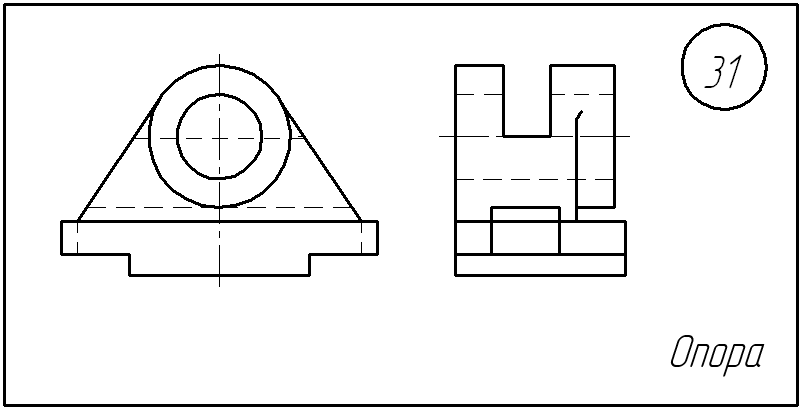

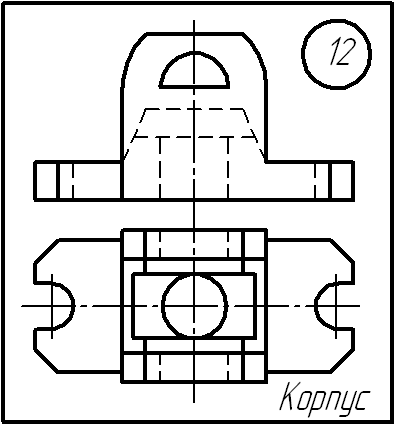

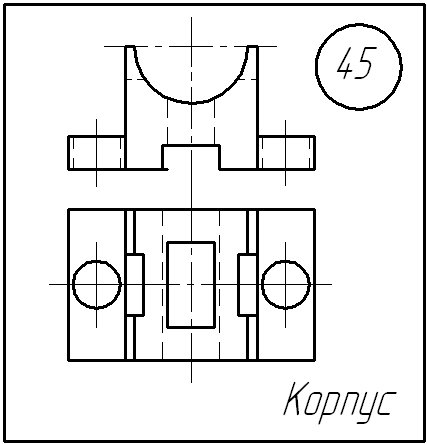

    Таблица
    1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
    31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 27 58 59 60
