СПбГУИТМО
Кафедра инженерной и компьютерной графики

Вал в сборе (тема "Гладкие соединения")

1. Расчитать и подобрать стандартные параметры призматической шпонки со скругленными концами и штифта цилиндрического исполнения 1 или 2 .
   Положение шпонки указано крестиком, положение штифта - поперечной штрихпунктирной линией.
2. Составить стандартные обозначения шпонки и штифта.
3. На листе (формат А4) с упрощенной основной надписью привести:
   -изображения шпонки и штифта с размерами и обозначением шероховатости поверхностей;
   -стандартные обозначения шпонки и штифта;
   -изображения соединяемых деталей с размерами и обозначением шероховатости поверхностей соединения (изображения соединяемых деталей могут быть не полными).
4. На листе (формат А4) со стандартной основной надписью выполнить сборочный чертеж:
   -начертить изображения соединений (вынесенные сечения на продолжении линии сечения),
   -нанести необходимые размеры и обозначения шероховатости поверхностей,
   -нанести номера позиций для всех изображенных деталей.

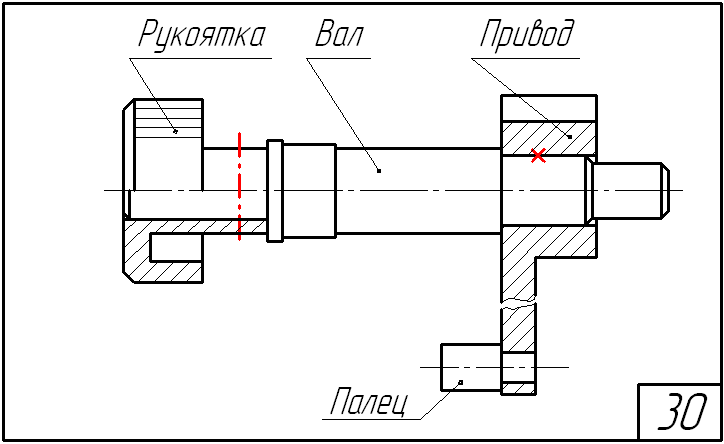

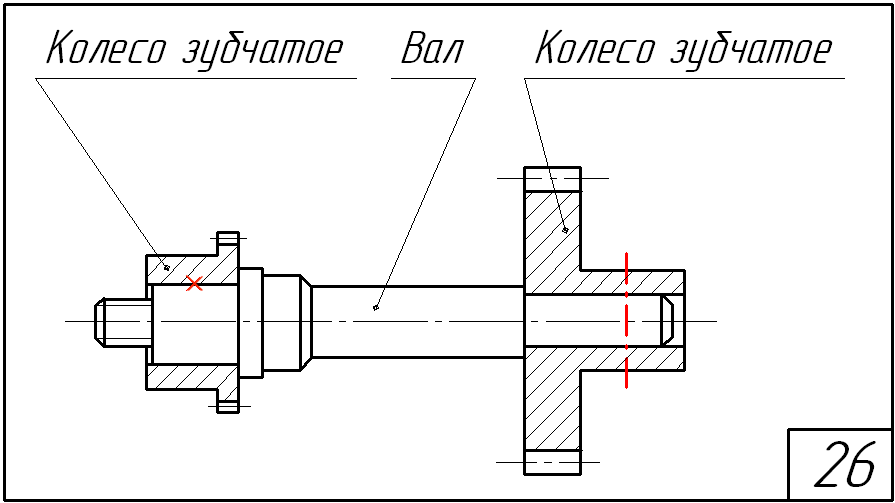

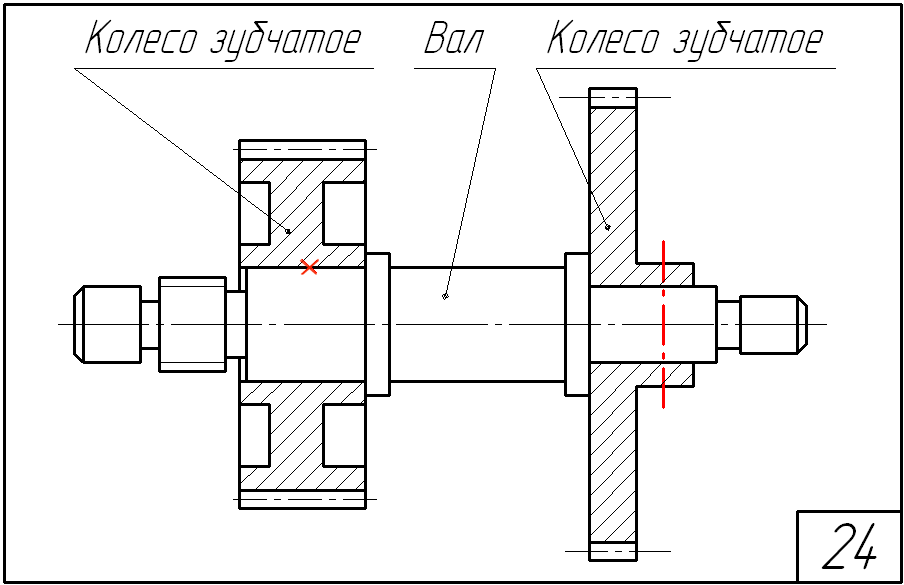

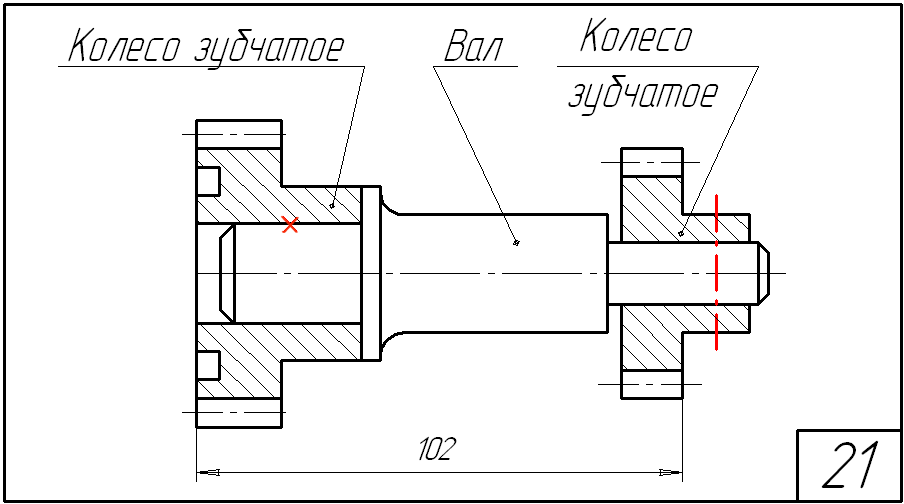

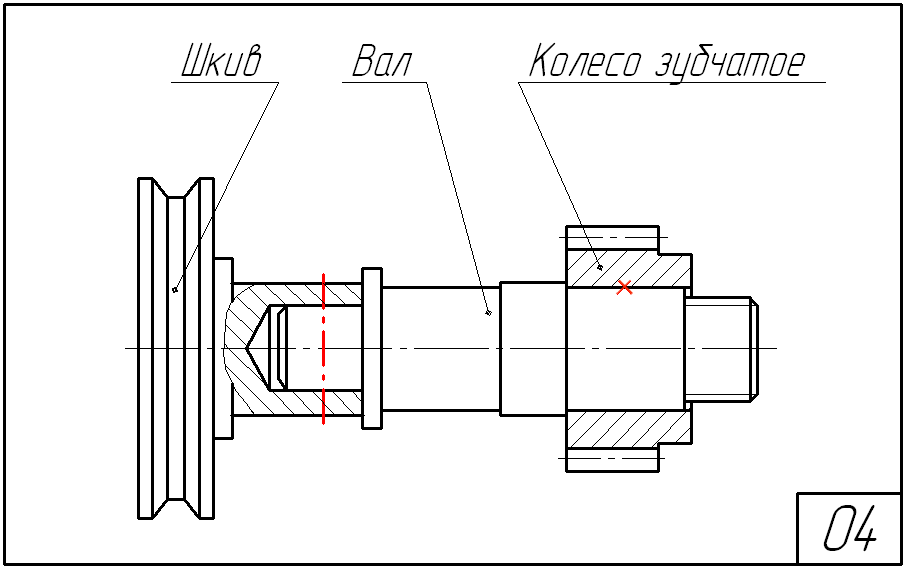

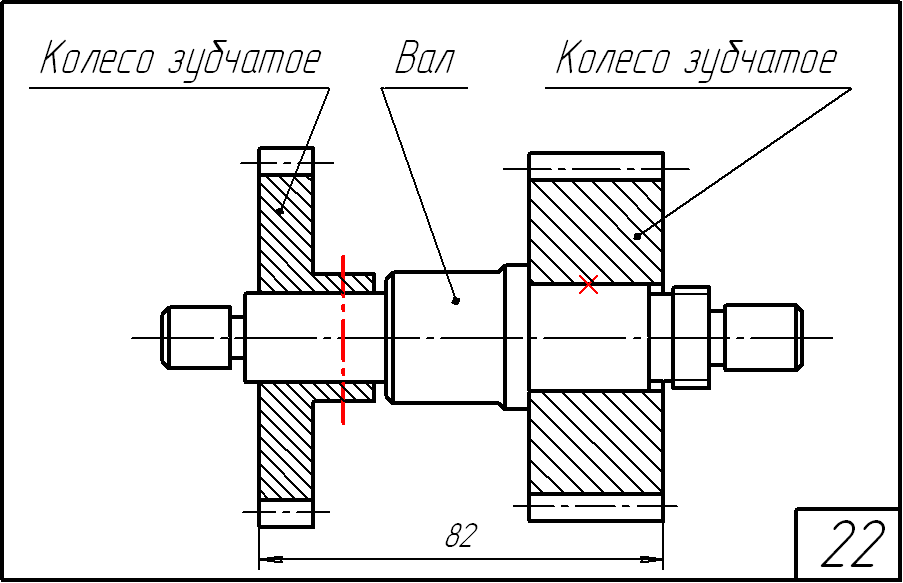

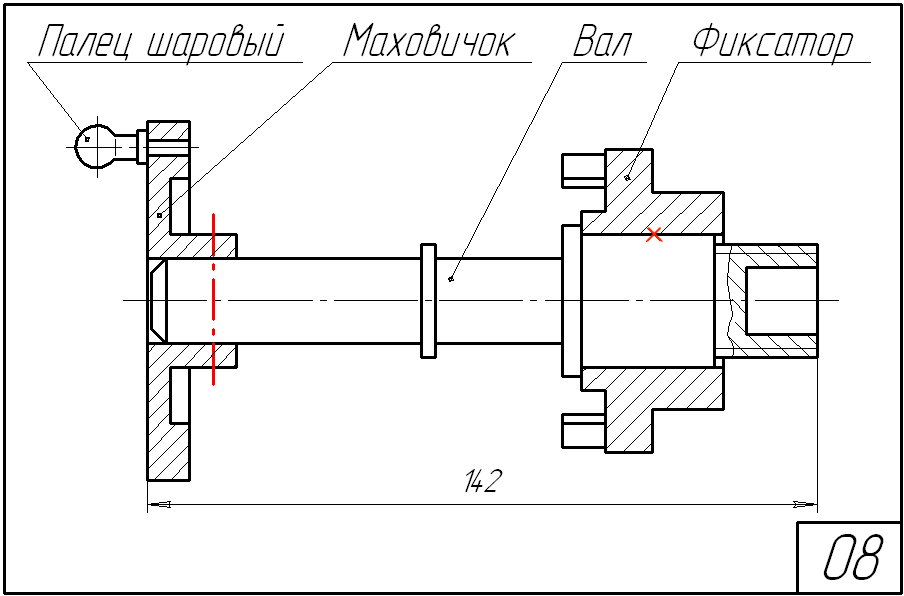

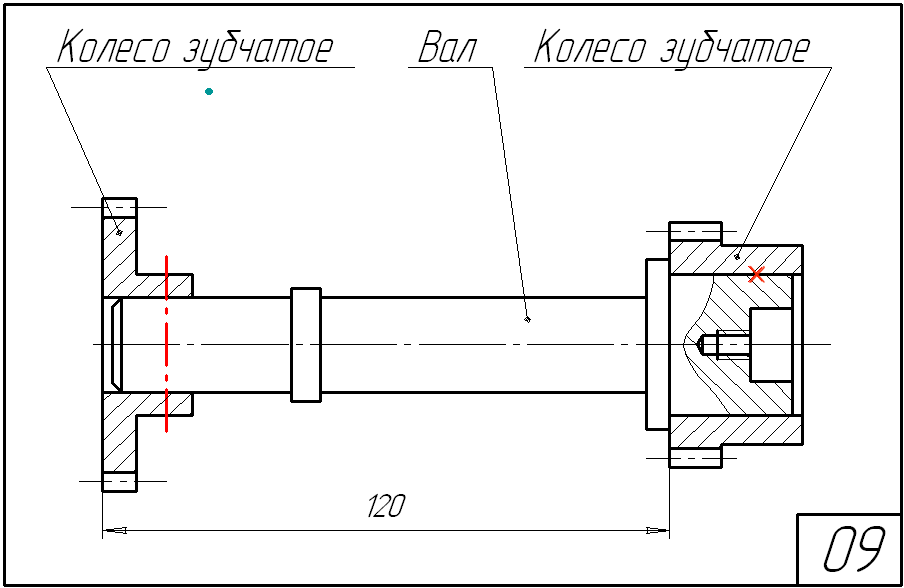

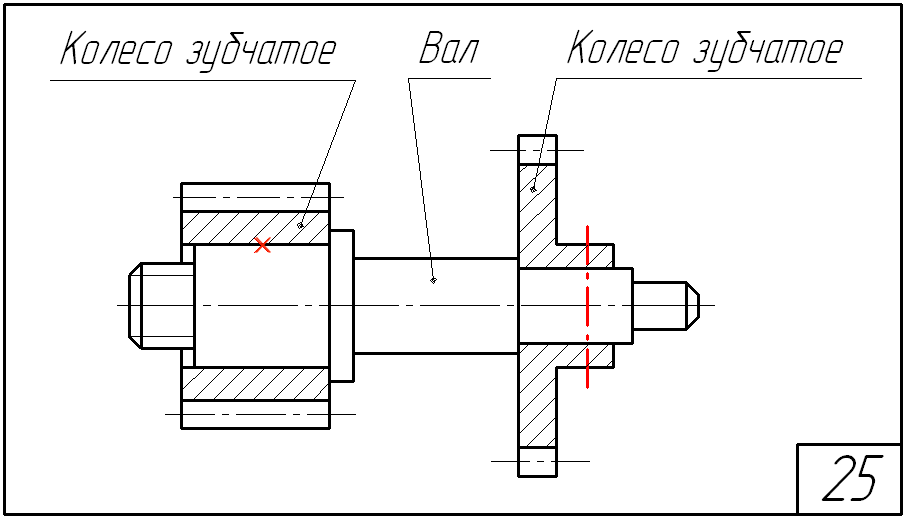

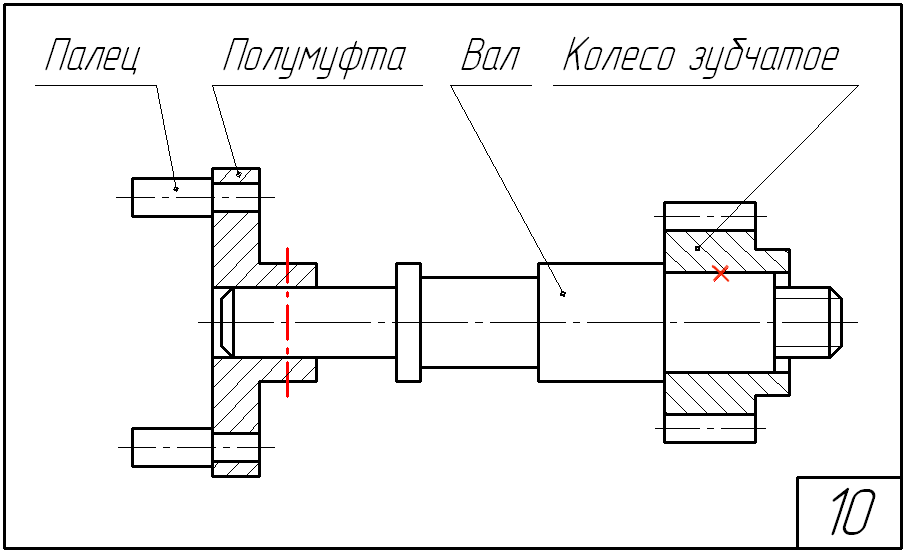

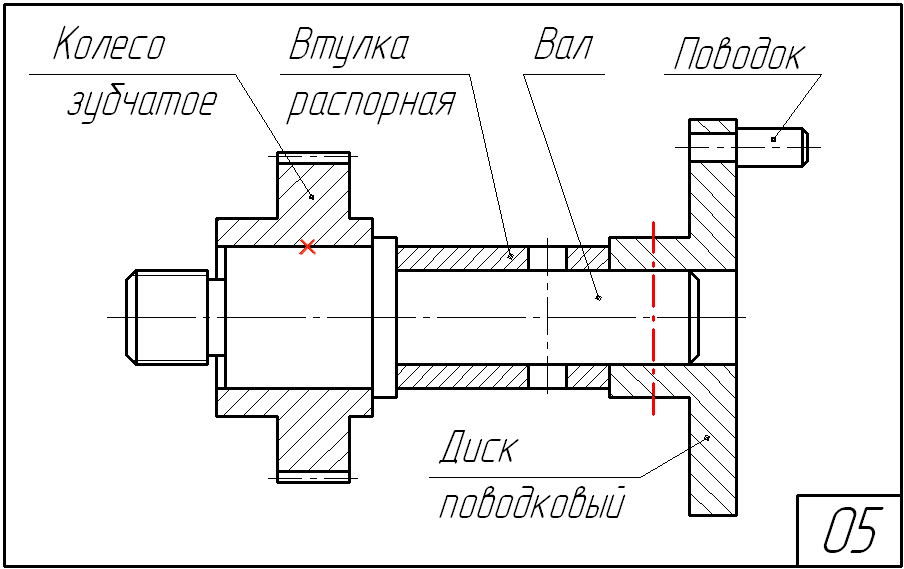

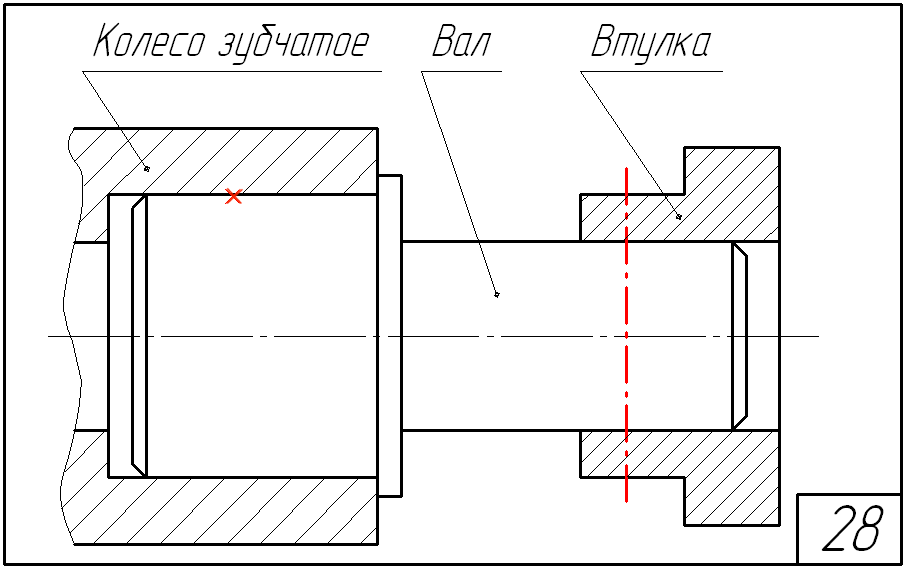

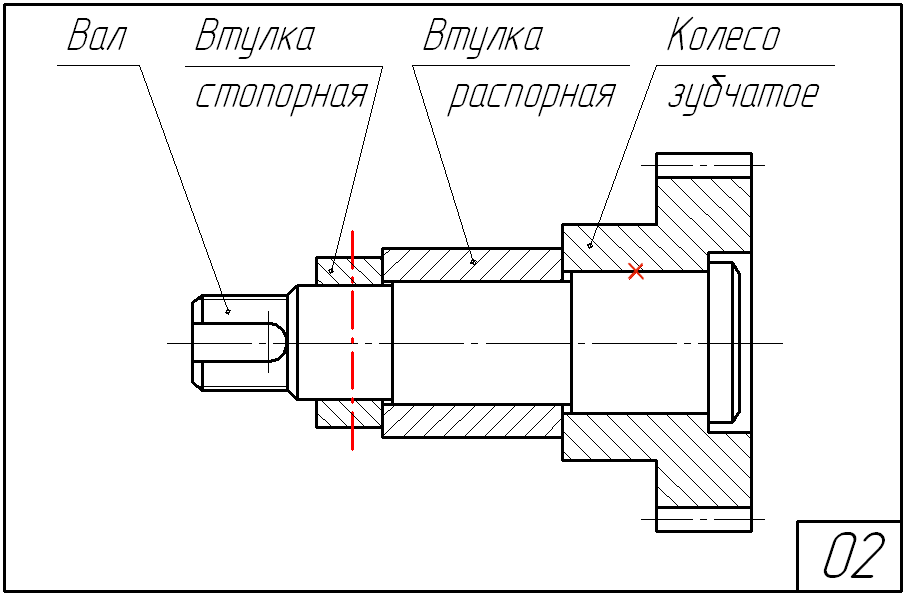

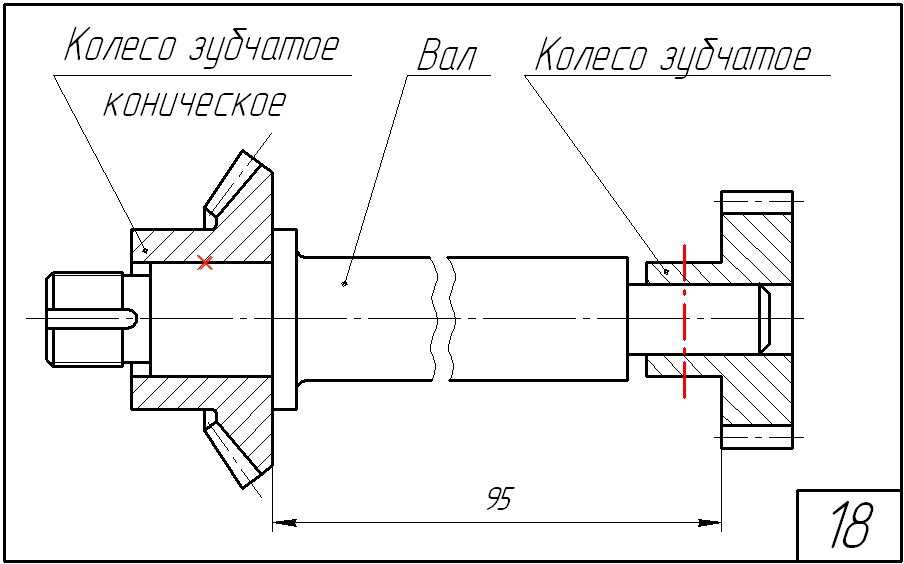

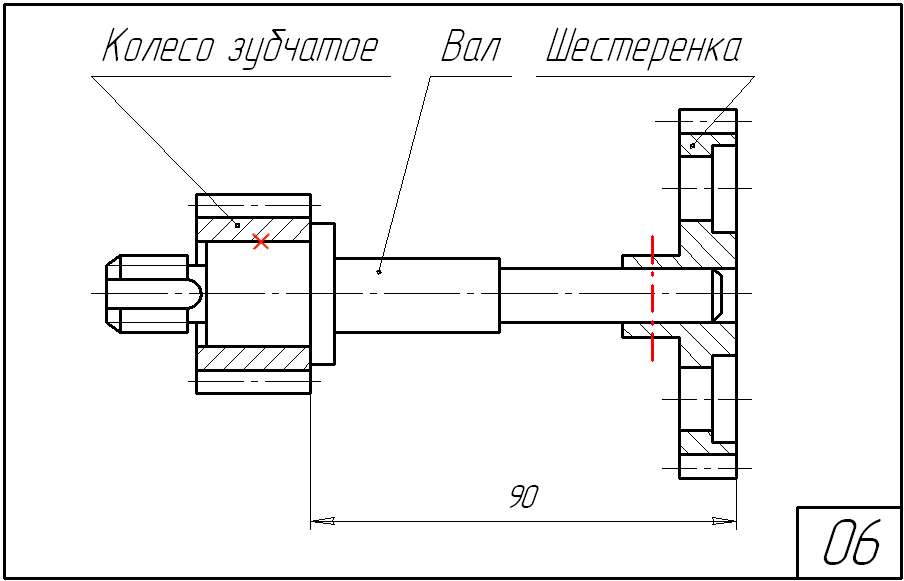

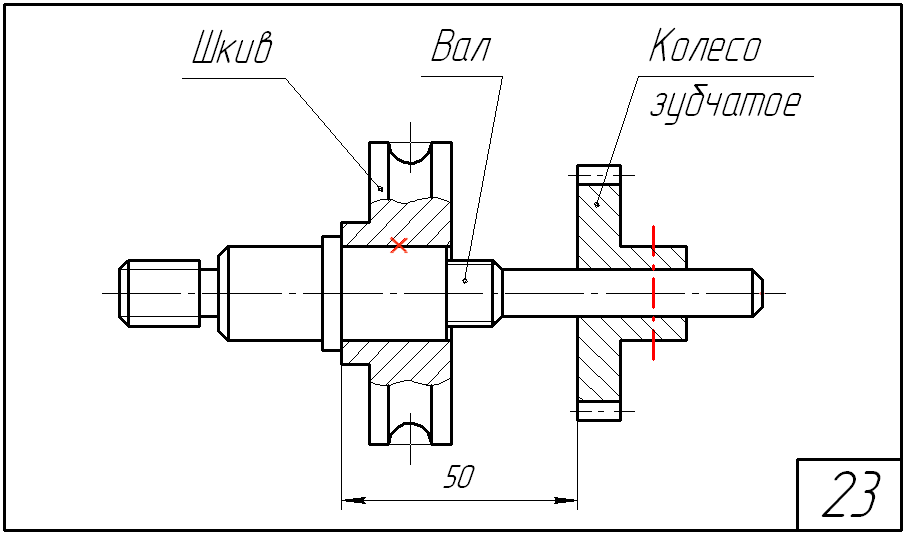

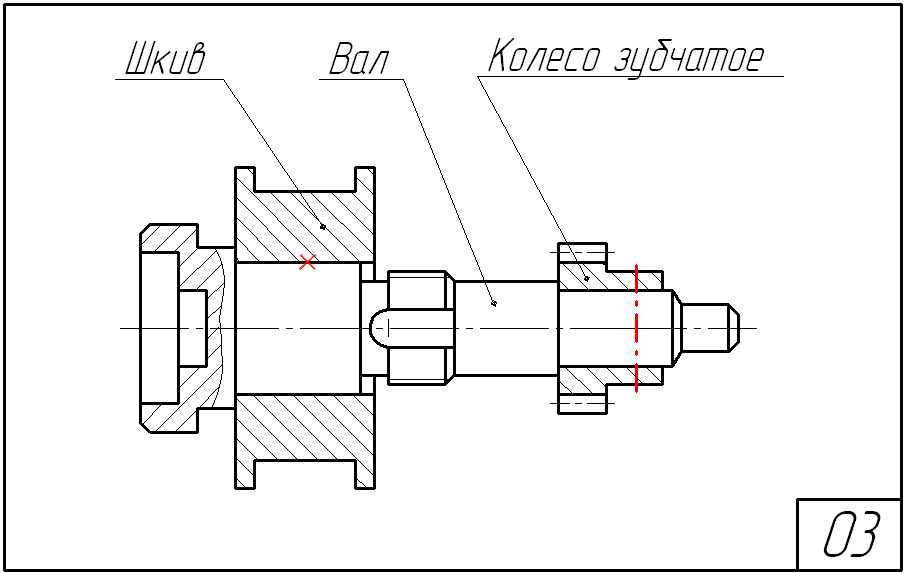

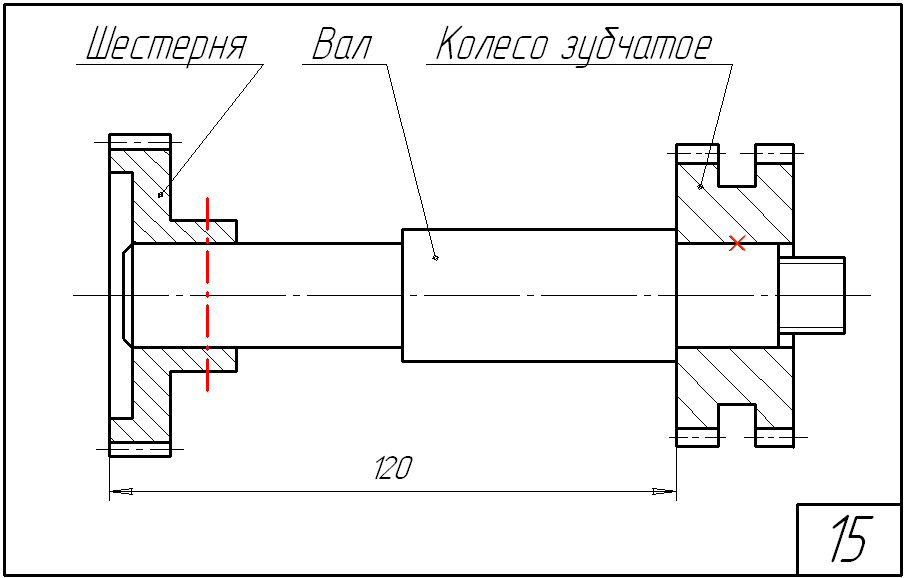

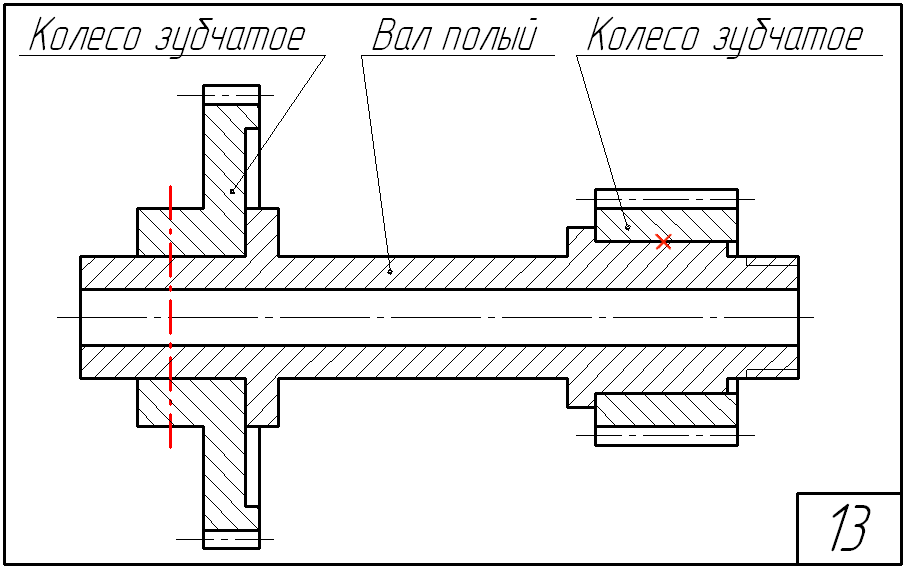

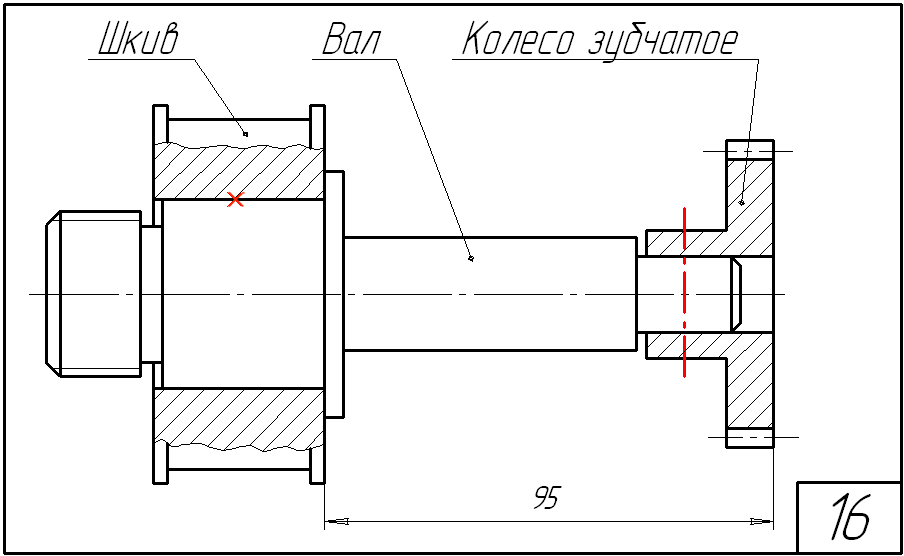

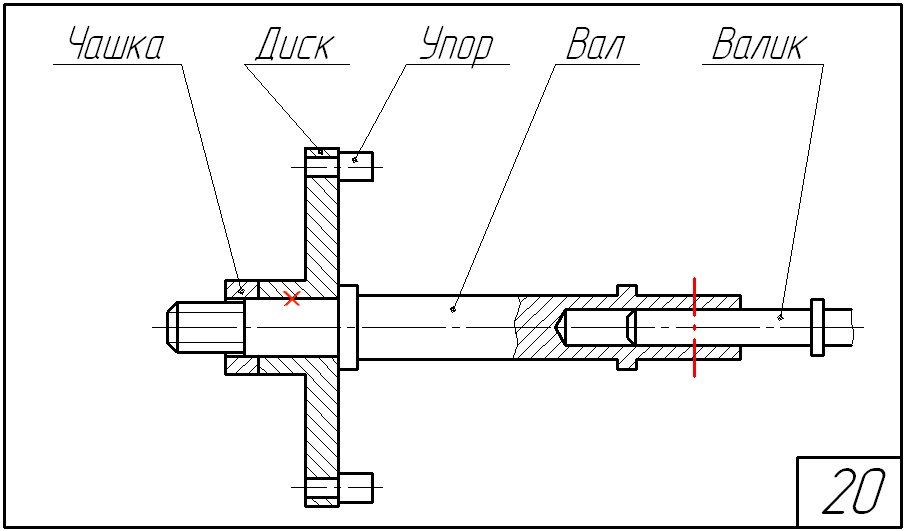

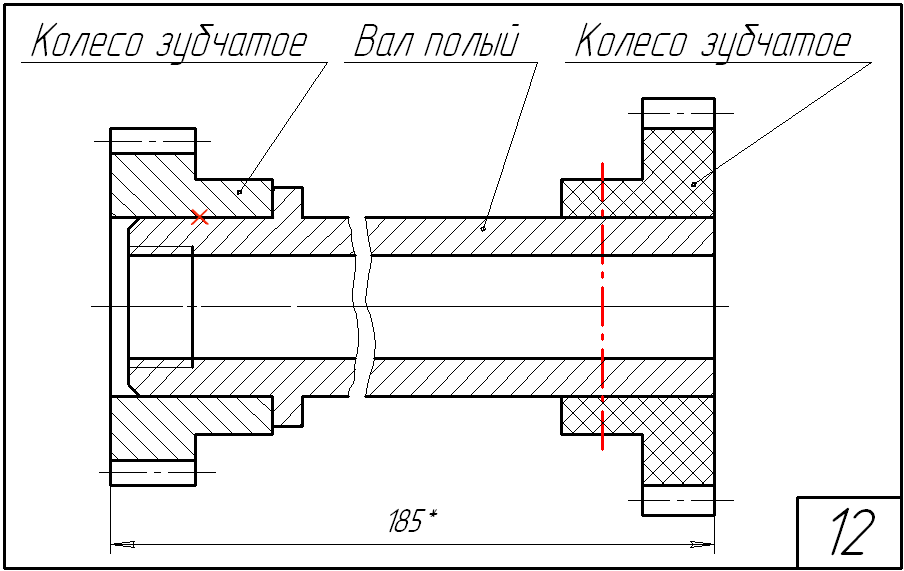

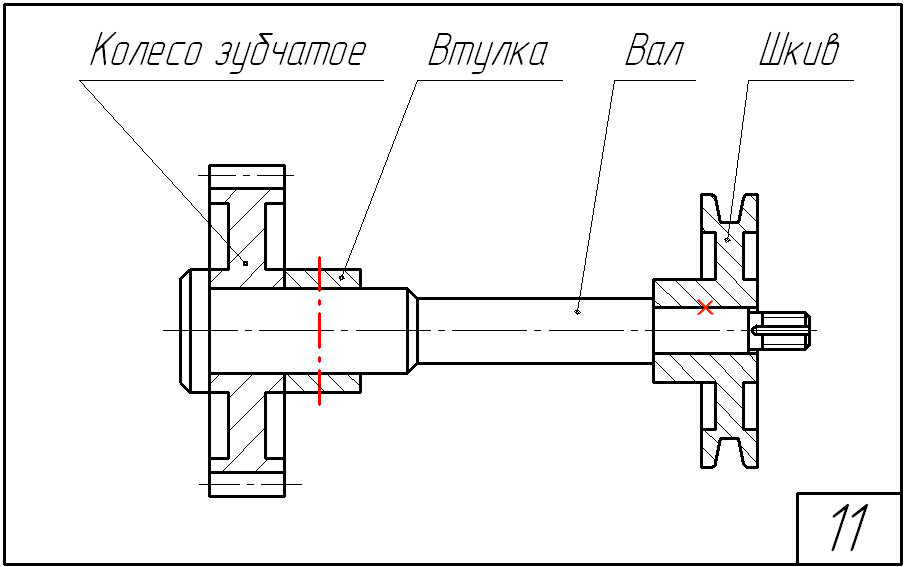

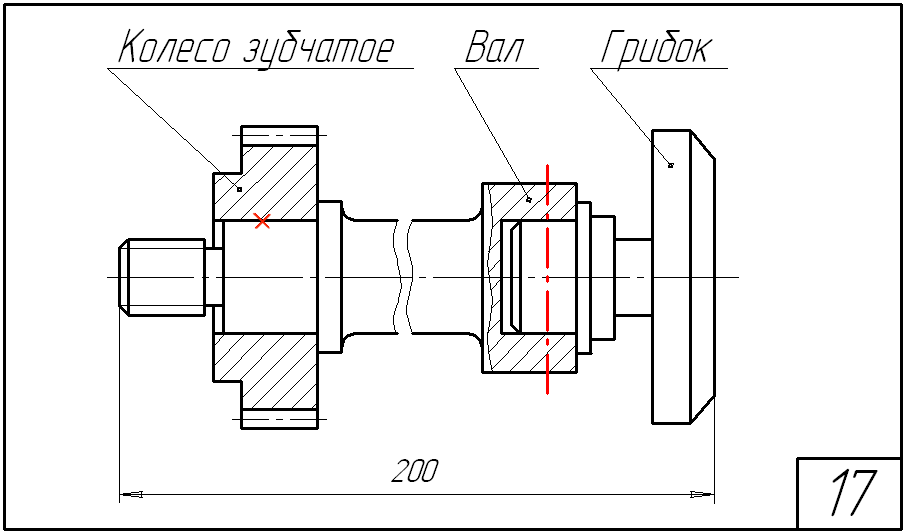

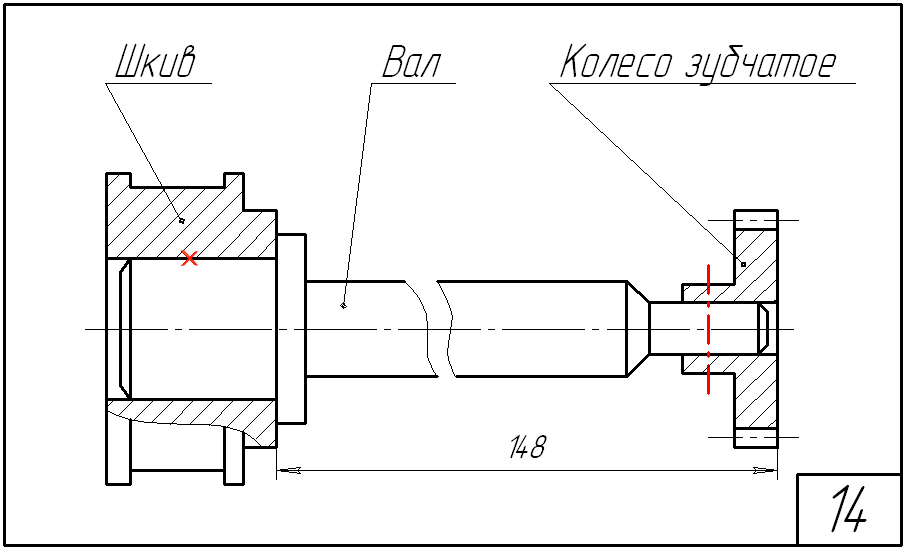

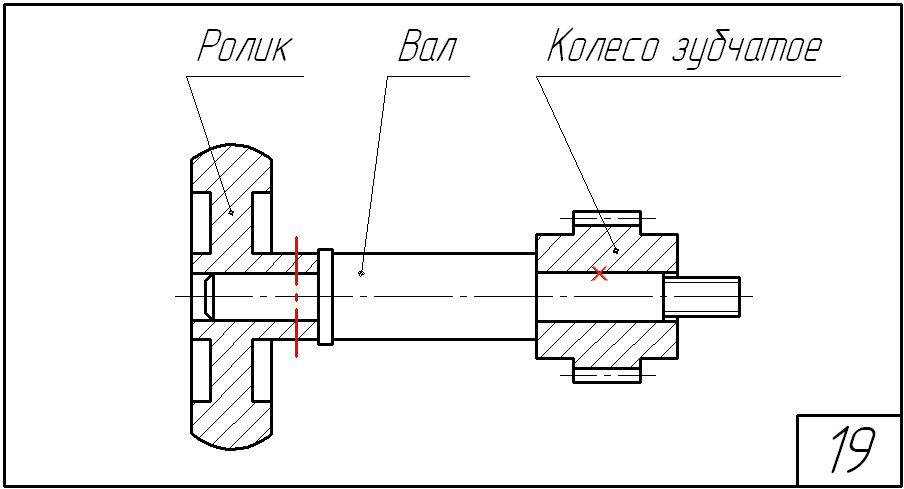

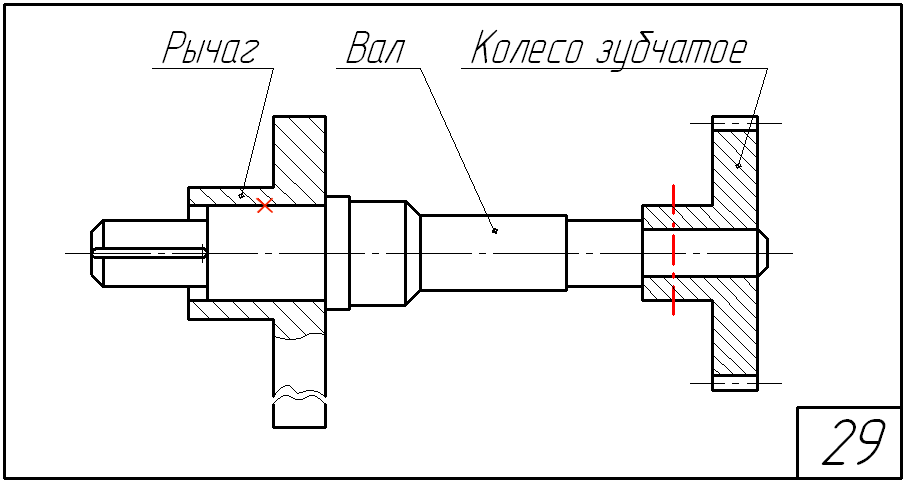

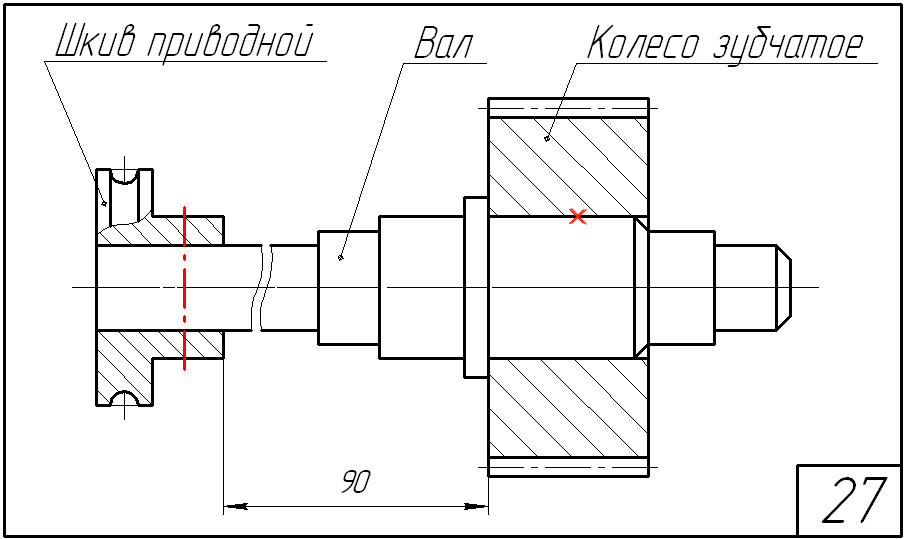

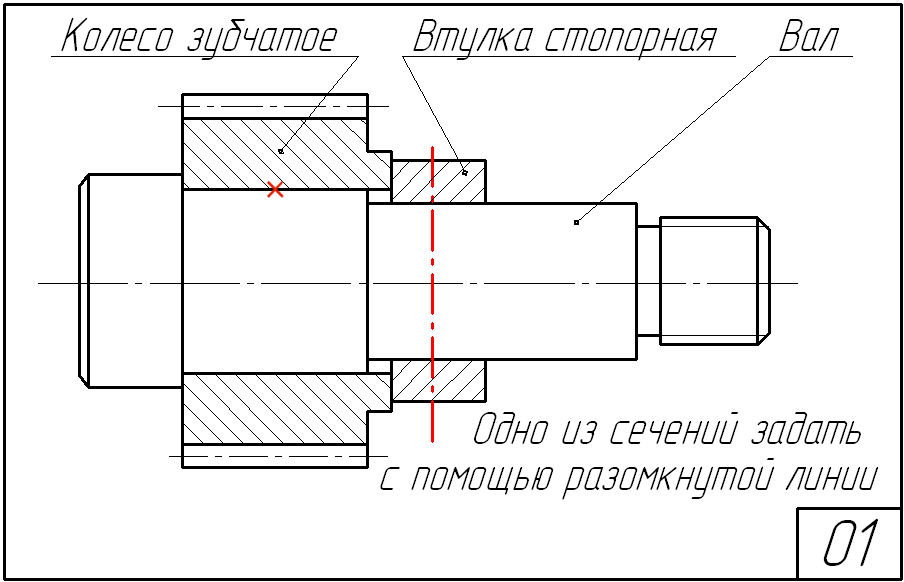

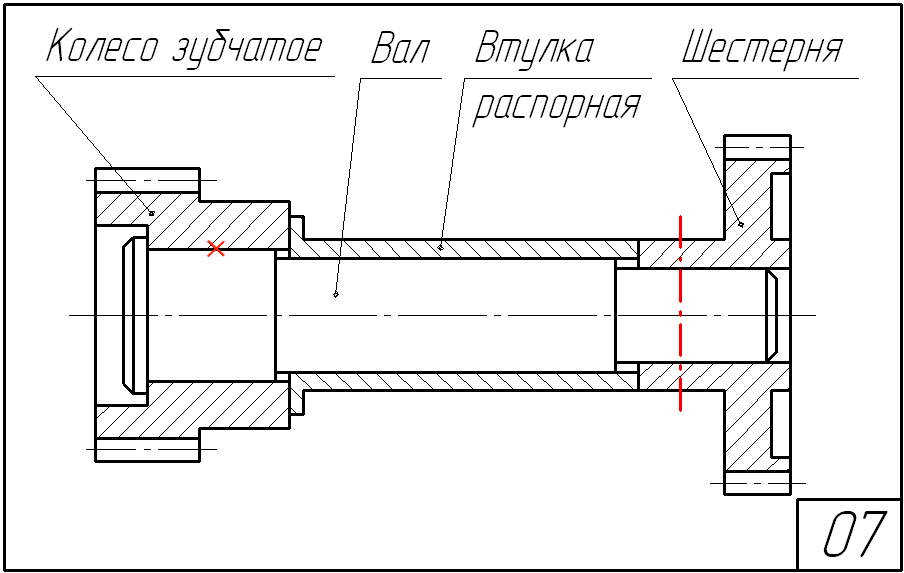

Если вам необходимо получить графическую часть задания, выберите номер вашего варианта в таблице и сохраните файл.


Таблица

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
16	17	18	19	20	21	22	23	24	25	26	27	28	29	30
