Резьбовые соединения К списку вариантов по заданию "Резьбовые соединения"

Вариант 22 - Опора

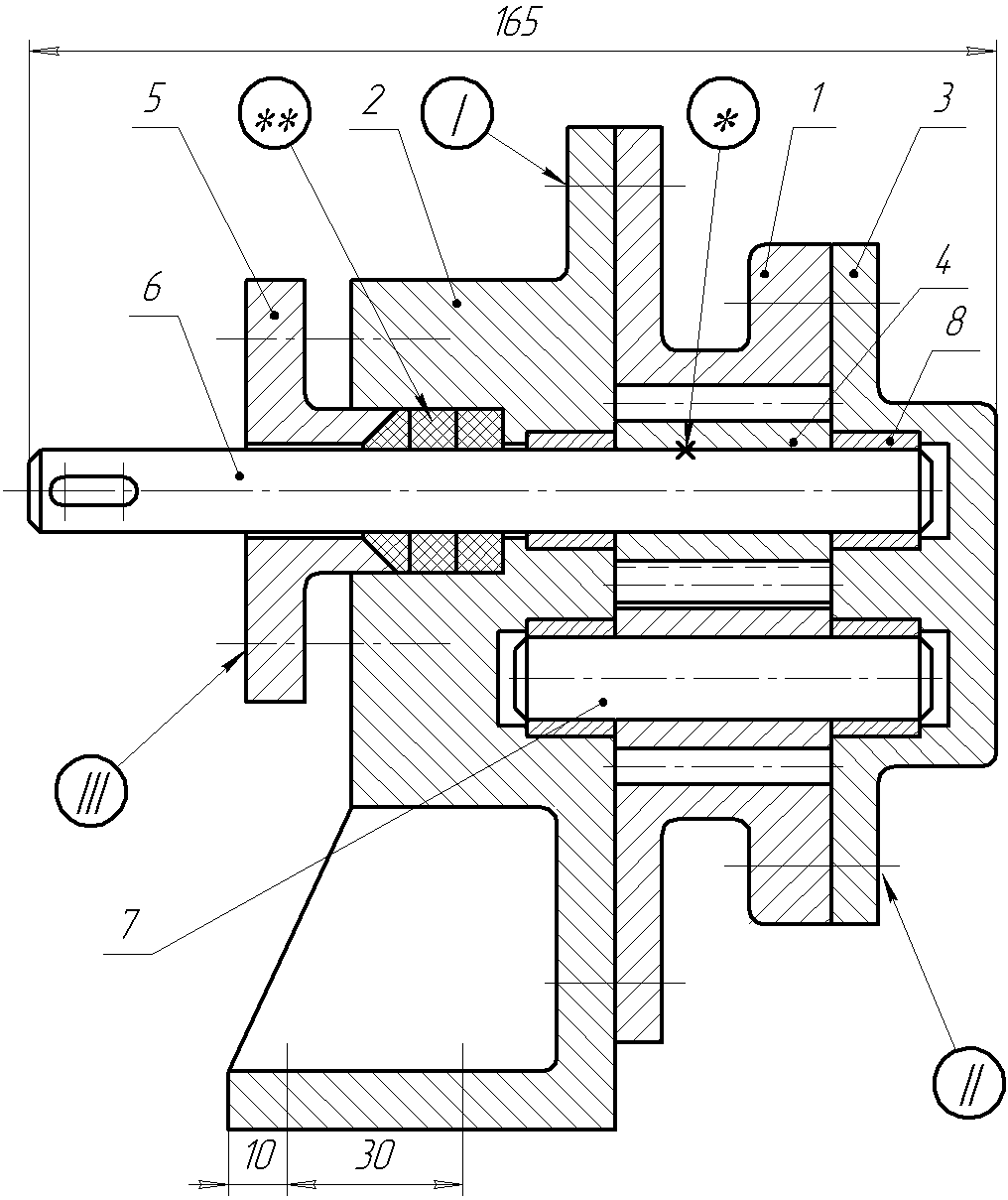

Изделие является опорой вертикального вала зубчатой передачи машины, применяемой в прокатных цехах металлургических заводов.

ПЕРЕЧЕНЬ ОРИГИНАЛЬНЫХ ДЕТАЛЕЙ ИЗДЕЛИЯ

Поз. Обозначение Наименование Кол. Материал и другие сведения

1 КИКГ.020622.001 Корпус Чугун, I шт.

2 КИКГ.020622.002 Колесо зубчатое 1шт., модуль 5, количество зубьев - 18

3 КИКГ.020622.003 Вал 1 шт.

4 КИКГ.020622.004 Крышка 1 шт.

5 КИКГ.020622.005 Крышка 2 шт.

6 КИКГ.020622.006 Крышка 1 шт.

7 КИКГ.020622.007 Крышка 1 шт.

8 КИКГ.020622.008 Прокладка 1 шт.

9 КИКГ.020622.009 Прокладка 1 шт.

СОЕДИНЕНИЯ, КОТОРЫЕ СЛЕДУЕТ ДОКОНСТРУИРОВАТЬ И ИЗОБРАЗИТЬ НА ЧЕРТЕЖАХ:

Соединения Данные о стандартных деталях, входящих в состав соединения

№ Соединяемые детали Наименование Материал Покрытие Толщина
покрытия

I Крышка поз.6 с корпусом поз.1 Болты по ГОСТ 7805-70, 4 шт., резьба М12х1,25 Сталь 30 Фосфатное с пропиткой маслом -

Гайки по ГОСТ 5927-70, исполнение 1 Сталь 20 То же -

Шайбы по ГОСТ 11371-78, исполнение 1 Сталь
Ст.3 То же - -

II Крышка поз.7 с крышкой поз.6 Винты по ГОСТ 1491-80 (СТ СЭВ 2653-80), 4шт., резьба М8, степень точности В Сталь 35Х - -

III Крышка поз.4, корпус поз.1 Шпильки, резьба М10, 4 шт. Сталь 30 Цинковое 6 мкм

Гайки по ГОСТ 5915-70, исполнение 2 Сталь 20 То же То же

Шайбы по ГОСТ 6402-70, нормальной толщины Сталь 65Г То же То же

На сборочном чертёже изобразить отмеченное цифрой "IV" соединение зубчатого колеса поз.2 с валом поз.3 (Шпонка 12х8х30 по ГОСТ 22360-78). В состав опоры вала входят стандартные изделия: “Подшипник ... ГОСТ 333-59”, 2 шт.; “*” “Кольцо СП 42-29-5 МН 180-61”, 4 шт. “**” Все составные части указать в спецификации и на чертеже, номера позиций нанести в соответствии с требованиями ЕСКД (на карточке-задании это выдержано нестрого).
