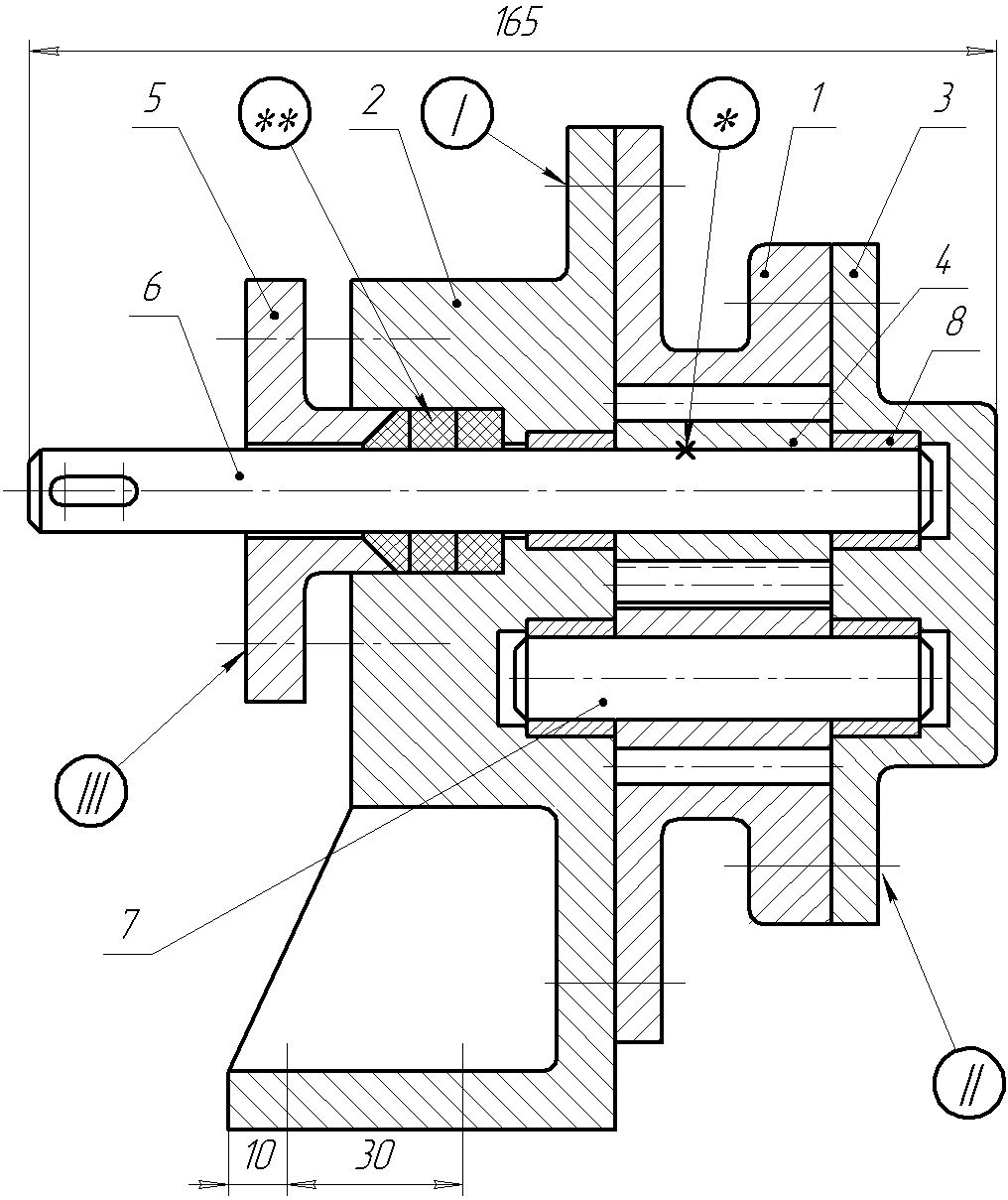

Вариант 10 - Насос
Насос преобразует механическую энергию двигателя в механическую энергию состояния жидкости с целью её подъема, перемещения или получения сжатых газов.
 |
||||
| № | Обозначение | Наименование | Кол. | Материал |
|---|---|---|---|---|
| 1 | КИКГ.020610.001 | Корпус | 1 | Сталь |
| 2 | КИКГ.020610.002 | Крышка | 1 | |
| 3 | КИКГ.020610.003 | Крышка | 1 | |
| 4 | КИКГ.020610.004 | Колесо зубчатое | 2 | |
| 5 | КИКГ.020610.005 | Крышка сальника | 1 | |
| 6 | КИКГ.020610.006 | Вал | 1 | |
| 7 | КИКГ.020610.007 | Ось | 1 | |
| 8 | КИКГ.020610.008 | Втулка | 4 |
Насос состоит из пары цилиндрических зубчатых колес 4 (модуль 2, 15 зубьев).
При вращении колес масло из всасывающей полости попадает между зубьями и стенкой корпуса
и переносится в нагнетательную полость. Зубья колес препятствуют возвращению масла во
всасывающую полость.
Чтобы предотвратить утечки масла, зазоры в сопряжениях насоса должны быть минимальными,
особенно между зубьями и корпусом, а также по торцам зубчатых колес.
При сборке шестеренчатого насоса сначала запрессовывают втулки 8 в крышки 2 и 3.
затем на втулки наносят слой солидола, который обеспечивает смазку для вала 6 и оси 7.
С наружных сторон корпуса 1 помещают пропитанные нитролаком бумажные прокладки (на чертеже не показаны),
устанавливают крышку 3 и завинчивают винты. Зубчатое колесо 4 на ось 7 монтируют на
призматической шпонке, а на вал 6 – зубчатое колесо монтируют по посадке. Крышку 2 крепят
к корпусу 1 болтами. Для уплотнения вала 6 в крышке 2 поставлены три сальниковых войлочных
кольца, которые прижимаются к валу и крышке 2 сальниковой крышкой 5 и шпильками.
Вращательное движение двигателя передается на ведущий вал 6. Зубчатое колесо,
находящееся на валу 6 и вращающееся от двигателя, является ведущим, второе – ведомым.
| Соединения, которые следует доконструировать и изобразить на чертеже: | ||||||
|---|---|---|---|---|---|---|
| Соединения | Данные о стандартных деталях, входящих в состав соединения | |||||
| № | Соединяемые детали | Наименование | Материал | Покрытие | Толщина покрытия | |
| I | Корпус поз. 1 с крышкй поз. 2 | Болты по ГОСТ 7798-70, резьба М10х1,25, 6 шт. | Сталь 40Х | Окисное | - | |
| Шайбы по ГОСТ 11371-78 | Сталь 40Х | То же | - | |||
| Гайки по ГОСТ 5915-70, исполнение 1. | Сталь 20Х | То же | - | |||
| II | Крышка поз. 3 с корпусом поз. 1 | Винты по ГОСТ 17473-80 6 шт. резьба М10 степень точности В. | Латунь 59-I | Никель | 3 мкм | III | Крышка сальника поз. 5 и крышка поз. 2 | Шпильки, резьба М8х1, 2 шт | Сталь 35 | Фосф. С проп. маслом | - |
| Шайбы по ГОСТ 6402-70, легкие | Сталь 65Г | То же | - | |||
| Гайки по ГОСТ 5915-70, исполнение 2. | Сталь 20 | То же | - | |||
| На сборочном чертеже выполнить шпоночное соединене: шпонки 4х4х20, ГОСТ 22360-78, 2 шт. Положение шпонки отмечено на чертеже-задании знаком «*». Знаком «**» отмечено стандартное изделие «кольцо 14х28 МН5396-64», 3 шт. Все составные части насоса должны быть записаны в спецификации, а их номера позиций нанесены на сборочном чертеже в строгом соответсвии с правилами ЕСКД (на карточке-задании это выдержано нестрого). | ||||||
