Вариант 09-Насос
Насос – машина, преобразующая механическую энергию двигателя в механическую энергию состояния жидкости с целью ее подъема, перемещения или получения сжатых газов. В плунжерном насосе перемещение жидкости осуществляется благодаря периодическому изменению объема рабочей полости насоса.

	Перечень деталей:
	№	Обозначение	Наименование	Кол.	Материал
	1	КИКГ.020609.001	Корпус	1	Чугун
	2	КИКГ.020609.002	Плунжер	1
	3	КИКГ.020609.003	Крышка	1
	4	КИКГ.020609.004	Прокладка	2
	5	КИКГ.020609.005	Кольцо	2
	6	КИКГ.020609.006	Фланец	1
	7	КИКГ.020609.007	Прокладка	2
	8	КИКГ.020609.008	Втулка	1
	9	КИКГ.020609.009	Пружина	2
	10	КИКГ.020609.010	Пружина	1
	11	КИКГ.020609.011	Втулка	1
	12	КИКГ.020609.012	Прокладка	1
	13	КИКГ.020609.013	Фланец	1

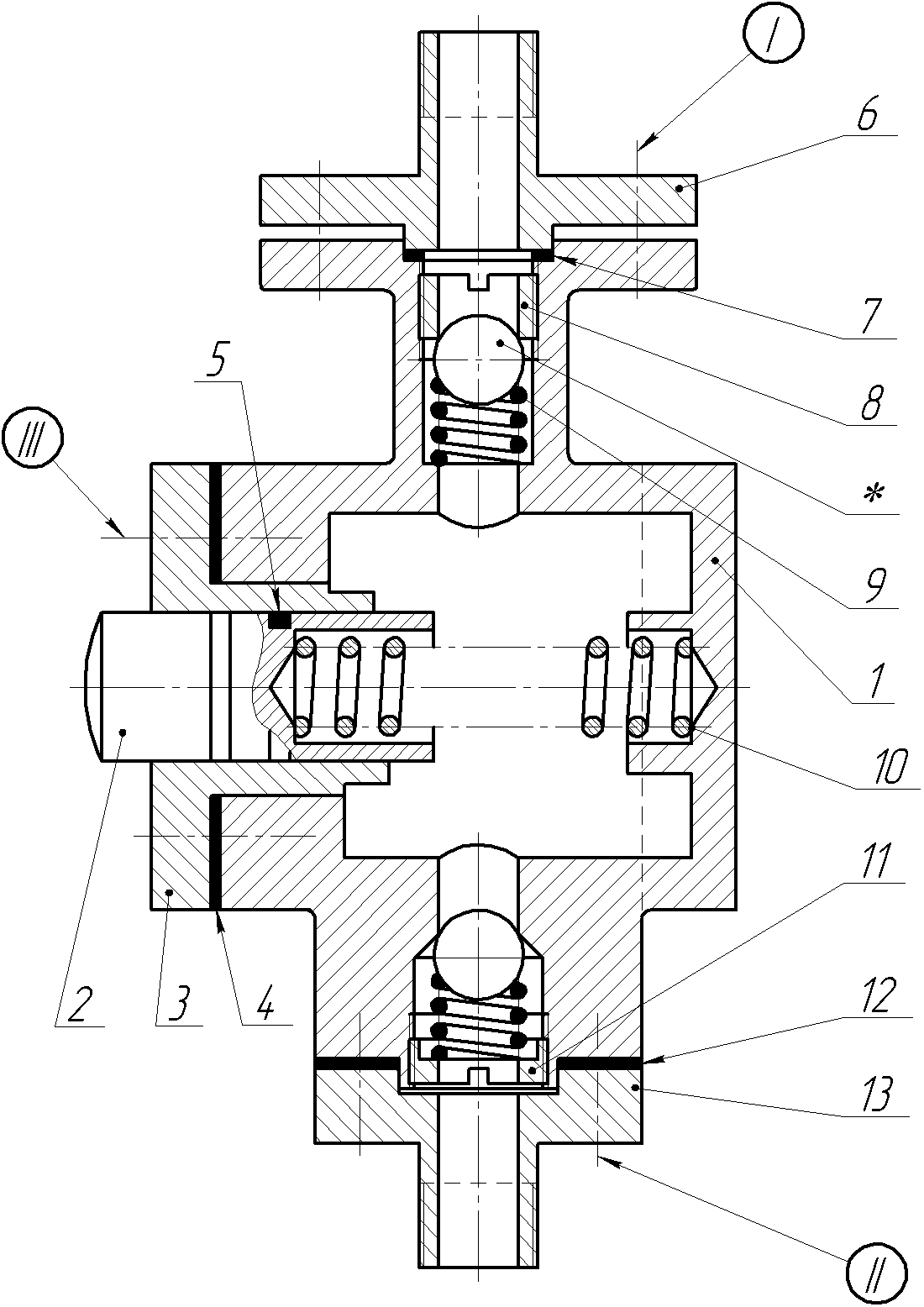

Насос состоит из корпуса 1, к которому крепится крышка 3 при помощи шпилек. В крышке 3 установлен плунжер 2, отжимаемый пружиной 10. Фланец 6 прикреплен к фланцу корпуса болтами. Во фланце корпуса установлен всасывающий клапан, представляющий втулку 8, шарик и пружину 9. С нижней стороны корпуса в цилиндрической расточке расположен клапан нагнетательный, состоящий из втулки, шарика и пружины.
При движении плунжера влево в полости корпуса образуется разрежение, и масло из емкости засасывается через фланец 6. При этом шарик всасывающего клапана перемещается вниз, сжимая пружину 9. При движении плунжера вправо увеличивается давление масла в полости корпуса, верхний шарик прижимается к втулке 8 всасывающего клапана и препятствует выходу масла из корпуса, а нижний шарик нагнетательного клапана под давлением масла сжимает пружину и открывает отверстие. Масло через фланец 13 идет в систему. Для предотвращения утечки жидкости между плунжером 2 и крышкой 3 в расточках плунжера установлены кольца 5. Герметизация фланца 6 и корпуса осуществляется прокладкой 7. Уплотнение корпуса и фланца 13 выполнено при помощи прокладки 12.
