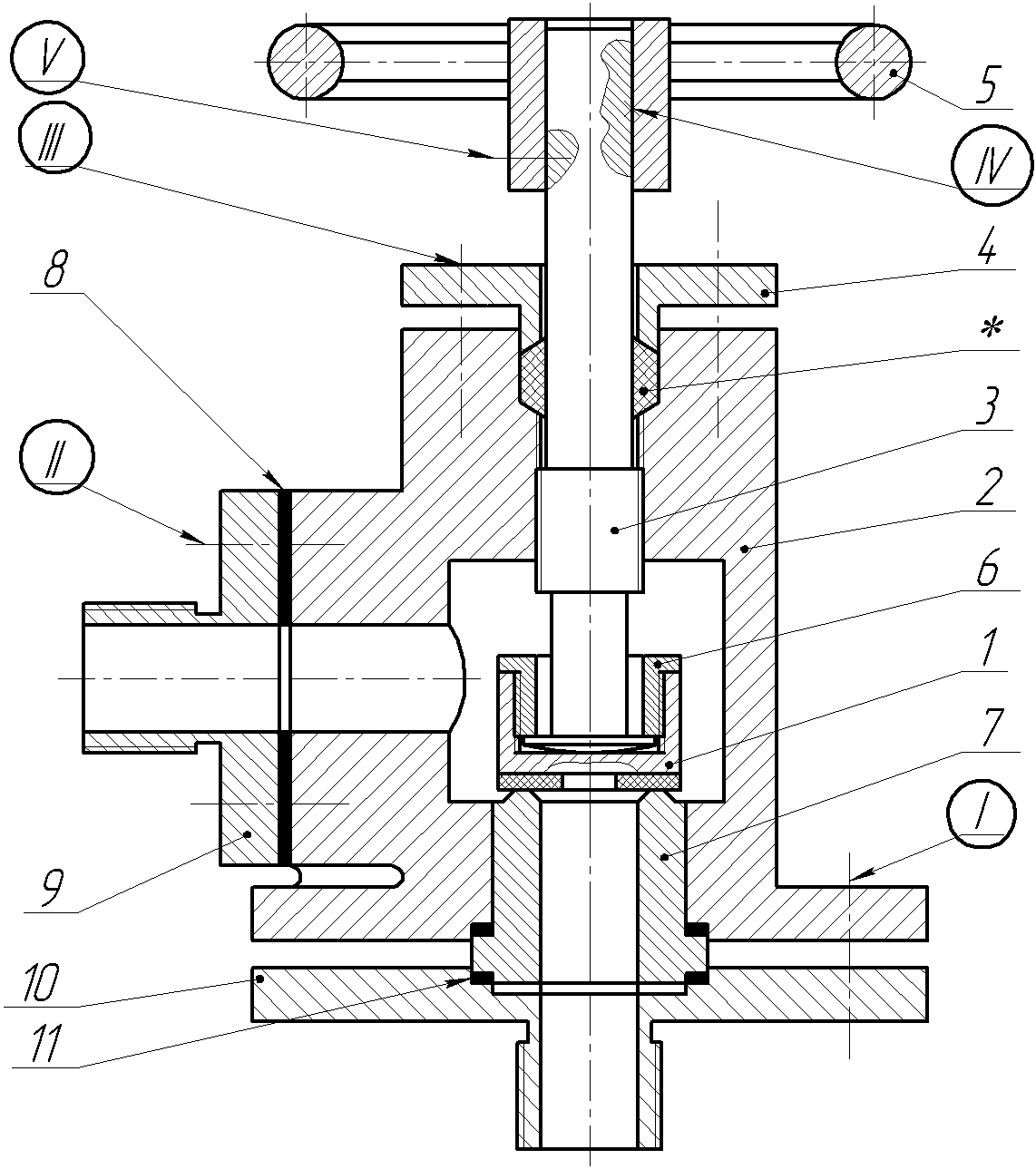

Вариант 6 - Вентиль
СОЕДИНЕНИЯ, КОТОРЫЕ СЛЕДУЕТ ДОКОНСТРУИРОВАТЬ И ИЗОБРАЗИТЬ НА ЧЕРТЕЖАХ: | ||||||
Соединения | Данные о стандартных деталях, входящих в состав соединения | |||||
№ | Соединяемые детали | Наименование | Материал | Покрытие | Толщина покрытия | |
I | Фланец поз. 10 с корпусом поз. 2 | Болты по ГОСТ 7798-70, резьба М12х1,25. 4 шт. | Сталь 30 | Окисное | - | |
Шайбы по ГОСТ 11371-78, исполнение 1 | Сталь 08 | То же | - | |||
Гайки по ГОСТ 5915-70 исполнения 1 | Сталь 10 | То же | - | |||
II | Фланец поз. 9 с корпусом поз. 2 | Винты по ГОСТ 1491-80 /СТ СЭВ 2658-80/, резьба М8, 4 шт, степень точности В. | Сталь 20 | Фосфатное спропиткой маслом | - | |
III | Сальник поз. 4 с корпусом поз. 2 | Шпильки, резьба М10,4 шт. | Сталь 20 | Цинков. | 6 мкм. | |
Гайки по ГОСТ 5915-70, исполнение 2 | Сталь 10 | То же | То же | |||
Шайбы по ГОСТ 6402-70, нормальной толщины | Сталь 65Г | То же | То же | |||
На сборочном чертеже выполнить соединение: шпоночное, отмеченное «IV» (шпонка 6х6х25 по ГОСТ 22360-78); и винтовое, отмеченное «V» (винт по ГОСТ 1478-75, сталь 10, без покрытия). Материал «Пенька ПС ГОСТ 5152-66» (количество 0,02 кг.) отмечен значком «*». На сборочном чертеже и в спецификации каждая составная часть должна быть отмечена номером позиции. На сборочном чертеже номера позиций следует поставить в строгом соответствии с правилами ЕСКД. | ||||||
