Вариант 4 - Кран распределительный
Кран распределительный предназначен для установки на трубопроводах для обеспечения одновременной подачи жидкости по двум направлениям.
 |
||||
| № | Обозначение | Наименование | Кол. | Материал |
|---|---|---|---|---|
| 1 | КИКГ.020604.001 | Корпус | 1 | Чугун |
| 2 | КИКГ.020604.002 | Пробка | 1 | |
| 3 | КИКГ.020604.003 | Рукоятка | 1 | |
| 4 | КИКГ.020604.004 | Фланец | 2 | |
| 5 | КИКГ.020604.005 | Фланец | 1 | |
| 6 | КИКГ.020604.006 | Прокладка | 1 | |
| 7 | КИКГ.020604.007 | Прокладка | 2 |

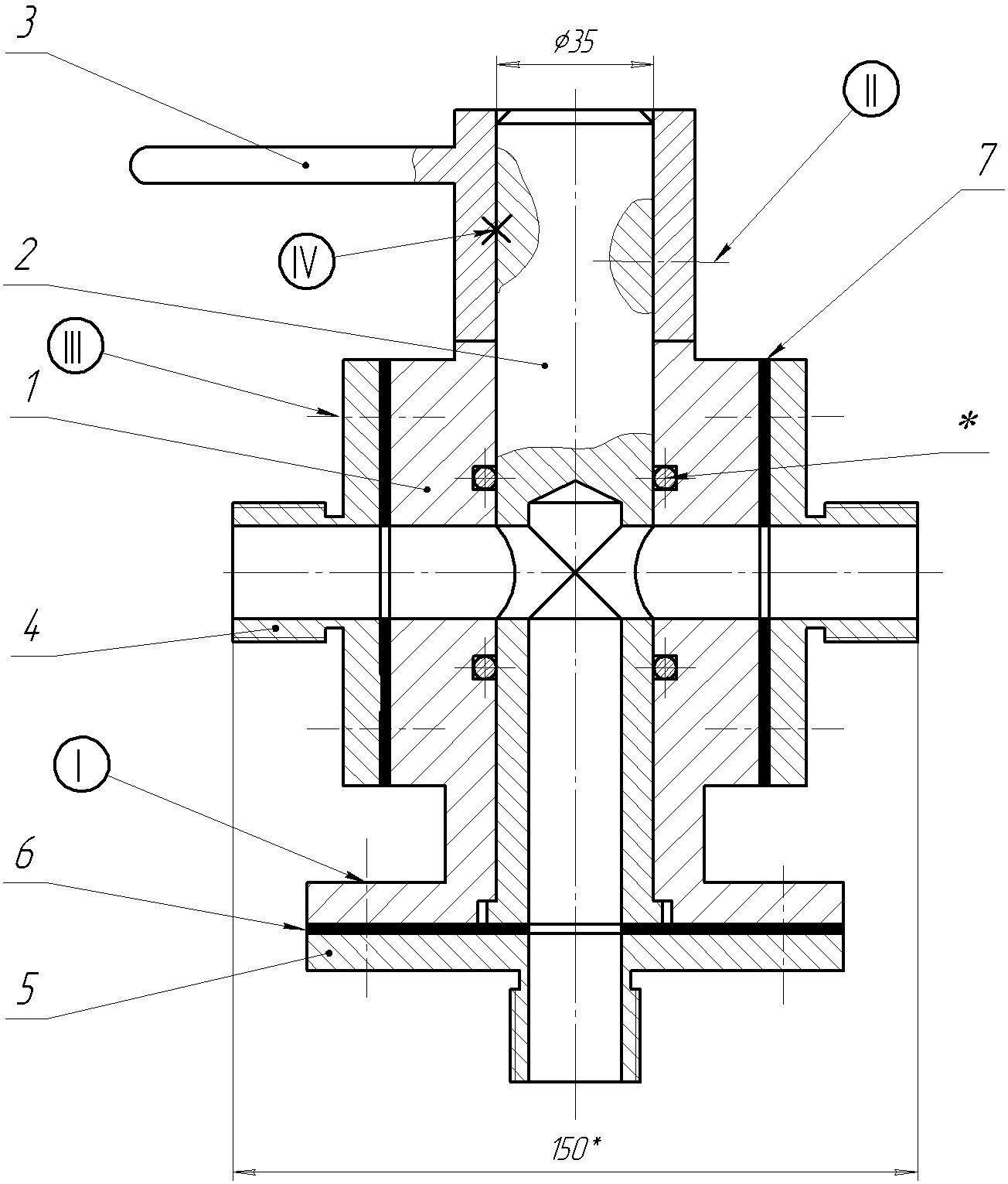

Кран состоит из корпуса 1, в котором установлена цилиндрическая пробка 2.
В пробке выполнено осевое цилиндрическое отверстие, соединяющееся с полостями
двух цилиндрических отверстий. на свободный цилиндрический конец пробки установлена
рукоятка 3, закрепленная установочным винтом. Для осуществления поворота пробки
в нужное положение установлена шпонка, которая передает вращательное движение пробки
от рукоятки 3. Фланцы 4 крепятся к корпусу 1 при помощи шпилек. Фланец 5 закреплен на
корпусе с помощью болтов. на чертеже кран изображен в открытом положении.
При положении рукоятки 3, указанном на чертеже, жидкость из трубопровода через отверстия
в пробке 2 проходит в полости цилиндрических отверстий корпуса и фланцев 4 и поступает
к трубопроводам системы. Пробка 2 при повороте на 90° в любую сторону цилиндрической части
перекрывает отверстия в корпусе, и жидкость не поступает в трубопроводы.
Для обеспечения герметичности пробки 2 установлены резиновые кольца.
Фланцы 4 и корпус 1 уплотнены прокладками 7. герметизация фланца 5 и корпуса осуществлена прокладкой 6.
| СОЕДИНЕНИЯ, КОТОРЫЕ СЛЕДУЕТ ДОКОНСТРУИРОВАТЬ И ИЗОБРАЗИТЬ НА ЧЕРТЕЖАХ: | ||||||
|---|---|---|---|---|---|---|
| Соединения | Данные о стандартных деталях, входящих в состав соединения | |||||
| № | Соединяемые детали | Наименование | Материал | Покрытие | Толщина покрытия | |
| I | Фланец поз. 5 с корпусом поз. 1 | Болты по ГОСТ 7805-70 резьба М12х1,25, 4 шт. | Сталь 20 | Окисное | - | |
| Шайбы по ГОСТ 11371-78, исполнение 1. | Сталь 08 | То же | - | |||
| Гайки по ГОСТ 5915-70 исполнения 1. | Сталь 10 | То же | - | |||
| II | Рукоятка поз. 3 с пробкой поз.2 | Винт по ГОСТ 1478-84, резьба М10. | Сталь 35 | Цинковое с хроматированием | 6 мкм | |
| III | Фланцы поз. 4 с корпусом поз. 1 | Шпильки по ГОСТ (подобрать по материалу корпуса), резьба М8х1, 8 шт. | Сталь 35 | Цинковое с хроматированием | 6 мкм | |
| Гайки по ГОСТ 5915-70, исполение 2. | Сталь 20 | То же | 6 мкм | |||
| Шайбы по ГОСТ 6402-70, нормальной толщины. | Сталь 65Г | То же | 6 мкм | |||
| На сборочном чертеже выполнить шпоночное соединение, отмеченное «IV»: Шпонка 23360-78 с размерами 10х8х40.
В кран распределительный входит стандартное изделие: «Кольцо НI – 0х35 ГОСТ 9833-61», 2 шт. Каждая составная часть должна иметь самостоятельный номер позиции. Номера позиций ставятся в строгом соответствии с правилами ЕСКД. | ||||||
