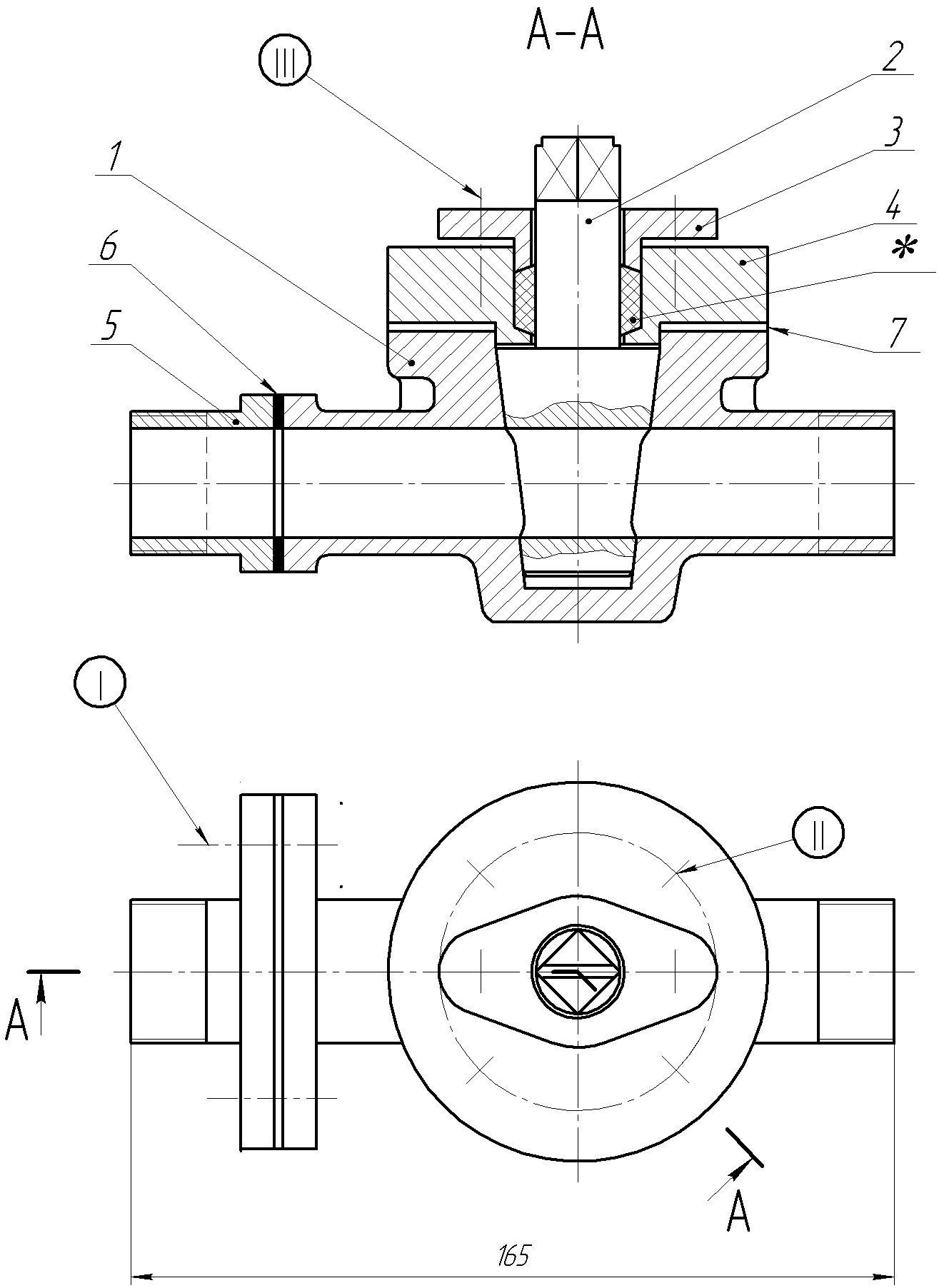

Вариант 2 - Пробковый кран
Пробковый кран предназначен для установки на трубопроводе для подачи жидкости, или для изменения их количества.
 |
||||
| № | Обозначение | Наименование | Кол. | Материал |
|---|---|---|---|---|
| 1 | КИКГ.020602.001 | Корпус | 1 | Cталь |
| 2 | КИКГ.020602.002 | Пробка | 1 | сталь |
| 3 | КИКГ.020602.003 | Втулка сальника | 1 | сталь |
| 4 | КИКГ.020602.004 | Крышка | 1 | сталь |
| 5 | КИКГ.020602.005 | Фланец | 1 | сталь |
| 6 | КИКГ.020602.006 | Прокладка | 1 | сталь |
| 7 | КИКГ.020602.007 | Прокладка | 1 | сталь |
| Соединения | Данные о стандартных деталях, входящих в состав соединения | |||||
|---|---|---|---|---|---|---|
| № | Соединяемые детали | Наименование | Материал | Покрытие | Толщина покрытия | |
| I | Фланец поз. 5 с корпусом поз. 1 | Болты по ГОСТ 7798-70 резьба М10, 4 шт. | Сталь 35 | Цинковое | 9 мкм | |
| Гайки по ГОСТ 5915-70 исполнения 1. | Сталь 20 | Цинковое | 9 мкм | |||
| Шайбы по ГОСТ 11371-78, исполнение 2. | Сталь 08 | Цинковое | 9 мкм | |||
| II | Крышка поз. 4 с корпусом поз. 1 | Винты по ГОСТ 1491-80 (СТ СЭВ 2653-80) 4 шт., резьба М10, степень точности В. | Сталь 30 | Фосфатное с пропиткой маслом | - | |
| III | Крышка поз. 4 со втулкой поз. 3 | Шпильки, резьба М8, 2 шт. | Сталь 20 | Кадмиевое с хроматированием | - | |
| Гайки по ГОСТ 5915-70, исполнение 2. | Сталь 10 | То же | - | |||
| Шайбы по ГОСТ 6402-70, нормальной толщины. | Сталь 65Г | То же | - | |||
| На чертеже-задании знаком «*» отмечен материал: «Пенька ПС ГОСТ 5152-66», количество 0,02 кг. Пенька должна быть записана в соответствующий раздел спецификации. В спецификации и на чертеже пенька должна быть отмечена номером позиции.
Номера позиций наносить в соответствии с требованиями ЕСКД. На главном изображении выполнить разрез А-А. | ||||||
| СОЕДИНЕНИЯ, КОТОРЫЕ СЛЕДУЕТ ДОКОНСТРУИРОВАТЬ И ИЗОБРАЗИТЬ НА ЧЕРТЕЖАХ | ||||||
