Примечание:
1. Нечетные номера вариантов - первая ось вращения
пепендикулярна плоскости проекций П1, вторая ось вращения перпендикулярна П2.
2. Четные номера вариантов - первая ось вращения
пепендикулярна плоскости проекций П2, вторая ось вращения перпендикулярна П1.
Пояснения:
Задание выполняется на формате А4.
Все надписи выполняются чертежным шрифтом №5 или №3,5 (одинаковым на всем
чертеже), индексы шрифтом не менее №2.5.

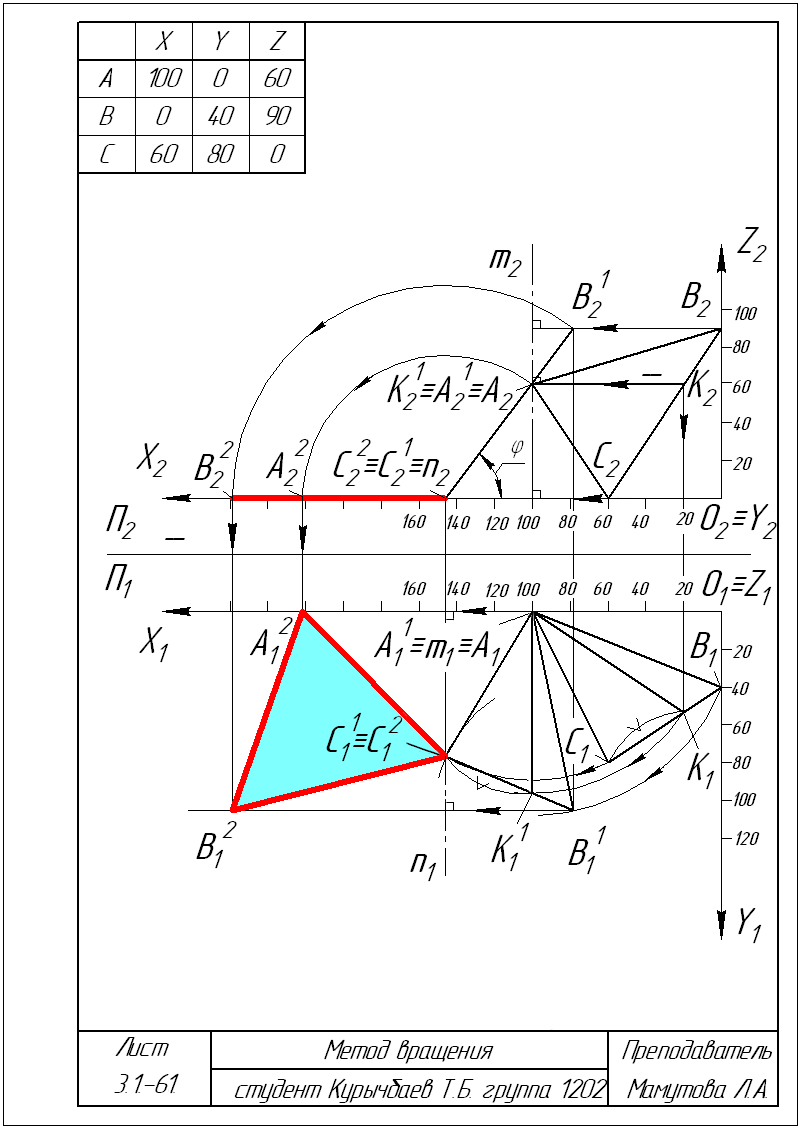

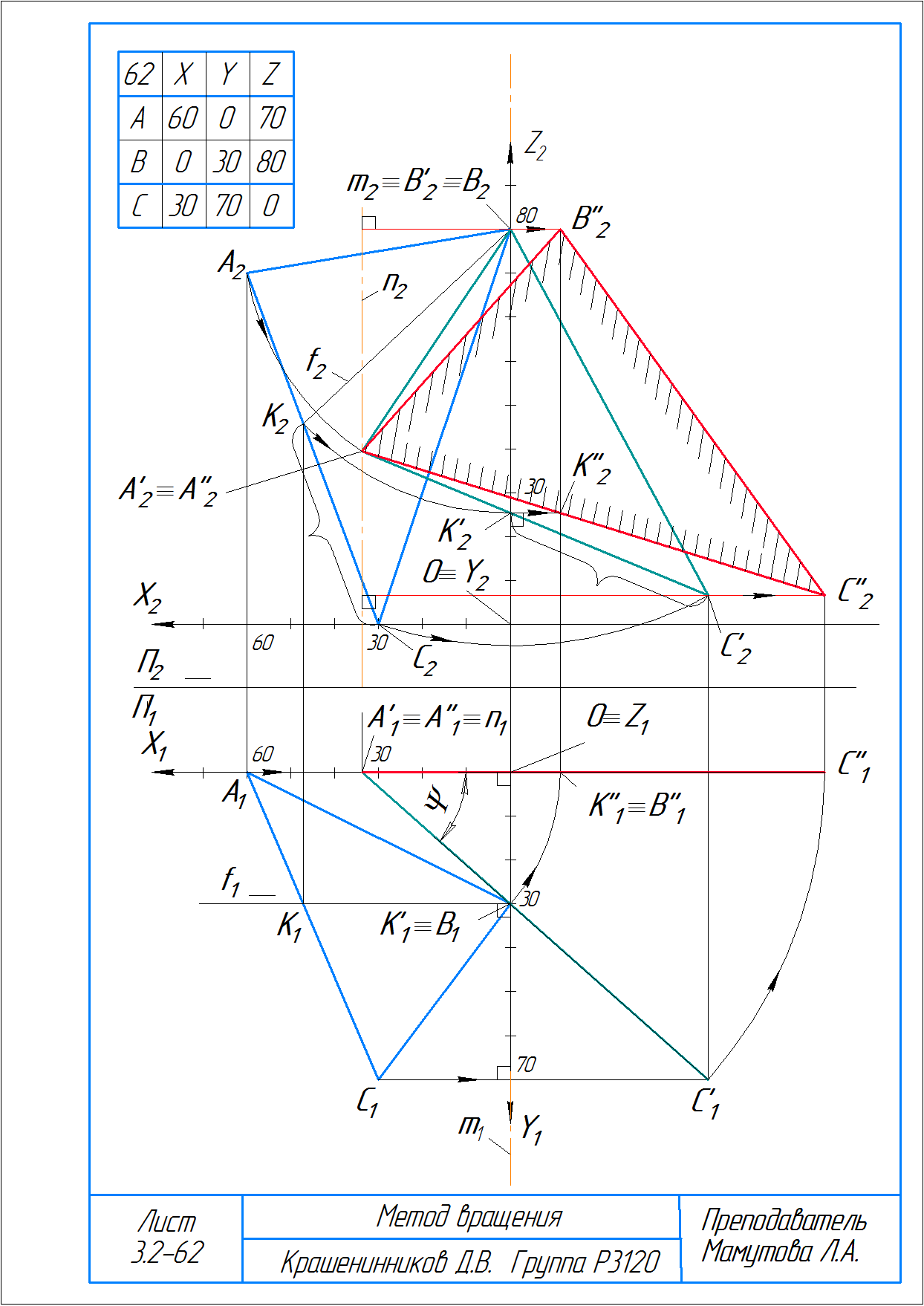

Для просмотра примера выполнения нажмите на
Варианты задания представлены в таблице
№ | Координаты точек | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Точка А | Точка B | Точка С | ||||||||||||||||
XA | YA | ZA | XB | YB | ZB | XC | YC | ZC | ||||||||||
1 | 50 | 10 | 30 | 0 | 40 | 40 | 20 | 50 | 5 | |||||||||
2 | 50 | 10 | 10 | 20 | 5 | 50 | 0 | 40 | 40 | |||||||||
3 | 50 | 0 | 35 | 0 | 45 | 45 | 30 | 40 | 5 | |||||||||
4 | 50 | 40 | 30 | 10 | 0 | 25 | 0 | 10 | 0 | |||||||||
5 | 50 | 60 | 10 | 0 | 15 | 30 | 10 | 0 | 5 | |||||||||
6 | 50 | 45 | 10 | 20 | 40 | 45 | 0 | 0 | 0 | |||||||||
7 | 50 | 40 | 40 | 30 | 50 | 5 | 0 | 10 | 10 | |||||||||
8 | 50 | 30 | 35 | 30 | 40 | 0 | 0 | 0 | 5 | |||||||||
9 | 50 | 5 | 10 | 20 | 0 | 5 | 0 | 35 | 40 | |||||||||
10 | 50 | 0 | 30 | 40 | 25 | 0 | 10 | 20 | 15 | |||||||||
11 | 50 | 10 | 25 | 30 | 0 | 35 | 0 | 20 | 0 | |||||||||
12 | 50 | 10 | 25 | 30 | 0 | 35 | 0 | 60 | 0 | |||||||||
13 | 50 | 60 | 5 | 20 | 0 | 0 | 0 | 15 | 30 | |||||||||
14 | 50 | 45 | 0 | 20 | 40 | 35 | 0 | 0 | 25 | |||||||||
15 | 50 | 40 | 40 | 30 | 5 | 50 | 0 | 10 | 10 | |||||||||
16 | 50 | 35 | 30 | 30 | 0 | 40 | 0 | 5 | 0 | |||||||||
17 | 30 | 5 | 40 | 0 | 20 | 0 | 50 | 35 | 30 | |||||||||
18 | 50 | 10 | 5 | 40 | 0 | 30 | 0 | 40 | 35 | |||||||||
19 | 50 | 10 | 0 | 20 | 50 | 40 | 0 | 40 | 30 | |||||||||
20 | 50 | 0 | 35 | 10 | 55 | 0 | 0 | 45 | 0 | |||||||||
21 | 50 | 0 | 25 | 30 | 40 | 35 | 0 | 45 | 0 | |||||||||
22 | 50 | 45 | 5 | 20 | 40 | 0 | 0 | 0 | 30 | |||||||||
23 | 50 | 30 | 40 | 10 | 25 | 0 | 0 | 0 | 10 | |||||||||
24 | 50 | 60 | 0 | 40 | 70 | 20 | 0 | 15 | 25 | |||||||||
25 | 50 | 40 | 30 | 10 | 0 | 25 | 0 | 10 | 0 | |||||||||
26 | 50 | 0 | 5 | 20 | 40 | 0 | 0 | 35 | 30 | |||||||||
27 | 50 | 5 | 0 | 20 | 0 | 40 | 0 | 35 | 30 | |||||||||
28 | 0 | 0 | 0 | 50 | 45 | 10 | 20 | 40 | 45 | |||||||||
29 | 0 | 60 | 20 | 10 | 20 | 0 | 50 | 15 | 35 | |||||||||
30 | 20 | 0 | 0 | 50 | 60 | 5 | 0 | 15 | 30 | |||||||||
31 | 0 | 40 | 40 | 20 | 5 | 50 | 50 | 10 | 10 | |||||||||
32 | 20 | 50 | 40 | 50 | 10 | 0 | 0 | 40 | 30 | |||||||||
33 | 50 | 40 | 40 | 0 | 10 | 10 | 30 | 50 | 5 | |||||||||
34 | 20 | 40 | 0 | 0 | 0 | 30 | 50 | 45 | 5 | |||||||||
35 | 0 | 5 | 0 | 30 | 0 | 40 | 50 | 35 | 30 | |||||||||
36 | 0 | 0 | 30 | 0 | 45 | 45 | 30 | 40 | 0 |
