2.1.б. Пересечение плоскостей

Построить линию пересечения двух плоскостей, заданных треугольниками ABC и DEF.

Показать видимость сторон заданных треугольник. Выделить проекции цветом или штриховкой (по указанию преподавателя).

Пояснения:
Задание выполняется на формате А4.
Все надписи выполняются чертежным шрифтом №5 или №3,5 (одинаковым на всем чертеже), индексы шрифтом не менее №2.5.

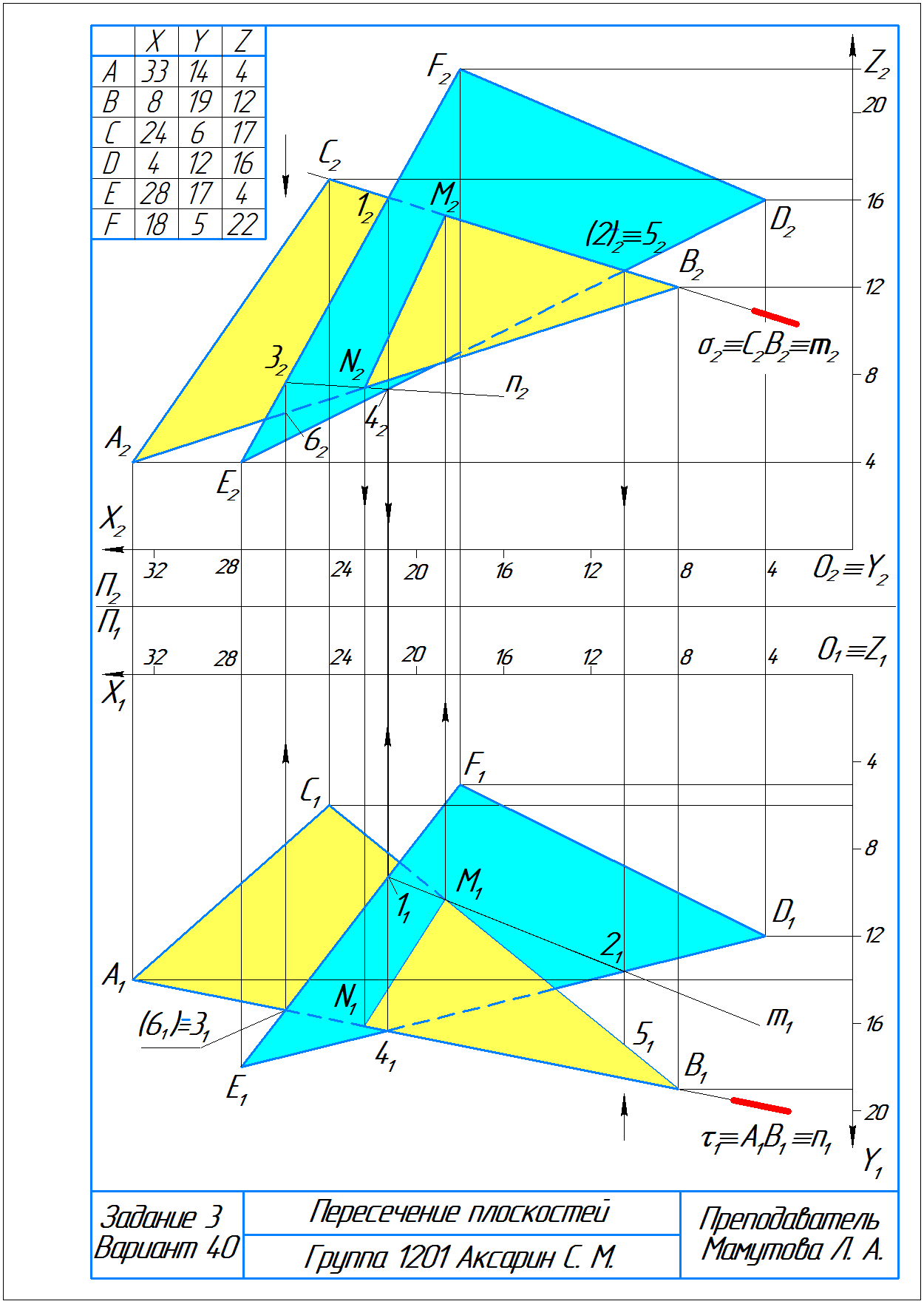

Для просмотра примера выполнения нажмите на ОБРАЗЕЦ

Варианты задания 2.1.б. представлены в таблице 2.1.б.

Таблица 2.1.б.
№	Координаты точек
	Точка А			Точка B			Точка С			Точка D			Точка E			Точка F
	XA	YA	ZA	XB	YB	ZB	XC	YC	ZC	XD	YD	ZD	XE	YE	ZE	XF	YF	ZF
1	120	30	85	165	70	20	40	100	40	20	60	80	140	90	20	90	15	110
2	75	15	55	160	120	80	20	60	120	160	0	100	30	80	85	110	140	50
3	105	145	25	150	20	60	30	60	120	40	100	90	10	10	50	170	90	35
4	15	35	0	50	100	90	100	50	20	70	30	75	150	45	40	30	100	25
5	15	35	0	80	90	110	100	40	15	80	30	100	20	40	80	160	112	10
6	90	140	30	130	100	100	30	30	80	60	40	20	50	140	110	150	80	80
7	80	130	0	105	30	50	15	40	40	120	100	0	15	0	0	40	140	90
8	130	20	100	20	40	55	80	90	15	120	75	95	65	15	5	115	60	60
9	20	60	35	95	0	20	120	100	100	120	130	50	40	30	70	70	145	0
10	30	140	20	80	0	45	0	60	60	90	100	30	35	35	80	10	100	0
11	130	140	40	50	10	10	0	80	80	100	70	70	0	40	100	30	140	10
12	20	100	110	110	40	0	0	30	30	35	120	105	90	50	110	20	20	10
13	30	20	0	80	90	110	150	50	50	120	10	110	20	40	80	130	110	10
14	125	25	0	150	100	75	20	40	40	100	10	105	35	80	85	160	75	0
15	30	100	60	150	20	30	130	100	100	50	50	30	100	0	110	135	140	55
16	70	0	10	30	100	120	150	50	100	150	70	40	20	50	50	90	115	120
17	80	80	105	20	0	0	130	30	30	145	70	50	60	0	0	0	20	110
18	145	120	30	20	100	10	80	20	120	120	50	10	50	130	100	40	40	0
19	30	30	0	50	110	90	130	60	30	115	90	90	30	140	70	75	15	0
20	150	40	80	50	30	60	105	120	10	140	80	40	40	100	10	90	10	105
21	60	10	95	20	90	10	145	60	50	0	50	60	120	110	20	145	0	85
22	130	90	0	10	80	40	100	10	100	145	30	20	70	120	20	30	10	100
23	70	20	20	150	80	80	50	110	90	120	120	30	140	20	110	20	90	75
24	60	120	100	135	100	75	40	40	20	110	20	105	35	80	40	105	125	25
25	60	50	90	135	80	65	90	100	25	110	40	100	50	80	60	145	110	25
26	70	0	0	120	60	85	10	80	50	50	10	90	10	115	90	100	75	0
27	30	20	20	120	10	60	85	115	85	20	30	70	140	70	0	60	120	90
28	60	120	90	15	60	0	135	25	40	25	100	60	125	110	85	60	25	0
29	20	25	75	145	30	90	50	75	25	145	90	55	75	20	20	50	100	90
30	40	0	0	130	50	60	30	110	35	60	120	15	100	20	35	10	70	80
31	140	90	20	20	60	80	90	15	110	165	70	20	40	95	60	120	30	85
32	30	80	85	160	0	100	110	140	50	160	120	80	130	20	110	75	8	55
33	10	10	50	40	100	90	170	90	35	150	20	60	5	55	90	105	145	25
34	150	45	40	70	30	75	30	100	40	50	100	90	80	50	50	15	35	0
35	20	40	80	80	30	100	160	112	10	80	90	110	130	55	110	30	20	0
36	50	140	110	60	40	20	150	80	80	130	130	100	0	0	45	90	140	30
37	15	0	0	120	100	0	40	140	90	105	30	50	15	70	60	80	130	0
38	65	15	5	30	75	95	115	60	60	20	40	55	80	100	5	130	20	100
39	40	30	70	120	130	50	70	145	0	95	0	20	85	135	100	20	60	35
40	35	35	80	90	100	30	10	100	0	80	0	45	0	80	90	30	140	20
41	0	40	85	85	70	40	50	140	40	50	0	35	0	85	90	130	140	35
42	90	50	110	35	120	105	20	20	10	110	40	0	40	25	90	30	100	110
43	20	40	80	120	10	110	130	110	10	80	90	110	145	50	85	30	20	0
44	35	80	85	100	10	105	160	75	0	150	100	75	65	65	25	125	25	0
45	100	0	110	50	50	30	135	140	55	150	20	30	50	130	95	30	100	60
46	20	50	50	150	10	100	90	115	0	30	80	115	150	50	50	120	0	10
47	60	0	0	145	70	50	0	20	110	20	0	0	120	0	0	80	80	105
48	50	130	100	120	50	10	40	40	0	20	100	10	80	20	90	145	120	30
49	30	140	70	115	90	90	75	15	0	50	110	90	140	40	25	30	30	0
50	40	100	10	140	80	40	90	10	105	60	30	80	135	10	100	105	120	10
51	120	110	20	0	50	60	145	0	85	20	90	10	135	40	100	60	10	95
52	70	120	20	145	30	20	30	10	100	10	80	40	140	125	10	100	10	100
53	140	20	110	120	120	30	20	90	75	150	80	80	100	0	20	50	110	90
54	35	80	40	110	20	105	105	125	25	135	100	75	65	120	75	40	40	20
55	50	80	60	110	40	100	145	110	25	135	80	65	65	20	105	90	100	25
56	10	115	90	50	10	90	100	75	0	120	60	85	85	10	20	10	80	50
57	140	70	0	20	30	70	60	120	90	120	10	60	15	60	20	85	115	85
58	125	110	85	25	100	60	60	25	0	15	60	0	50	100	80	135	25	40
59	75	20	20	145	90	55	50	100	90	145	30	90	100	110	100	50	75	25
60	100	20	35	60	120	15	10	70	80	130	50	60	10	10	95	30	110	35
61	40	95	60	120	30	85	165	70	20	20	60	80	140	90	20	90	15	110
62	130	20	110	75	8	55	160	120	80	160	0	100	30	80	85	110	140	50
63	5	55	90	105	145	25	150	20	60	40	100	90	10	10	50	170	90	35
64	80	50	50	15	35	0	50	100	90	70	30	75	150	45	40	30	100	40
65	130	55	110	30	20	0	80	90	110	80	30	100	20	40	80	160	112	10
66	0	0	45	90	140	30	130	130	100	60	40	20	50	140	110	150	80	80
67	15	70	60	80	130	0	105	30	50	120	100	0	15	0	0	40	140	90
68	80	100	5	130	20	100	20	40	55	30	75	95	65	15	5	115	60	60
69	85	135	100	20	60	35	95	0	20	120	130	50	40	30	70	70	145	0
70	0	80	90	30	140	20	80	0	45	90	100	30	35	35	80	10	100	0
71	0	85	90	130	140	35	50	0	35	85	70	40	0	40	85	50	140	40
72	40	25	90	30	100	110	110	40	0	35	120	105	90	50	110	20	20	10
73	145	50	85	30	20	0	80	90	110	120	10	110	20	40	80	130	110	10
74	65	65	25	125	25	0	150	100	75	100	10	105	35	80	85	160	75	0
75	50	130	95	30	100	60	150	20	30	50	50	30	100	0	110	135	140	55
76	150	50	50	120	0	10	30	80	115	150	10	100	20	50	50	90	115	0
77	120	0	0	80	80	105	20	0	0	145	70	50	60	0	0	0	20	110
78	80	20	90	145	120	30	20	100	10	120	50	10	50	130	100	40	40	0
79	140	40	25	30	30	0	50	110	90	115	90	90	30	140	70	75	15	0
80	135	10	100	105	120	10	60	30	80	140	80	40	40	100	10	90	10	105
81	135	40	100	60	10	95	20	90	10	0	50	60	120	110	20	145	0	85
82	140	125	10	100	10	100	10	80	40	145	30	20	70	120	20	30	10	100
83	100	0	20	50	110	90	150	80	80	120	120	30	140	20	110	20	90	75
84	65	120	75	40	40	20	135	100	75	110	20	105	35	80	40	105	125	25
85	65	20	105	90	100	25	135	80	65	110	40	100	50	80	60	145	110	25
86	85	10	20	10	80	50	120	60	85	50	10	90	10	115	90	100	75	0
87	15	60	20	85	115	85	120	10	60	20	30	70	140	70	0	60	120	90
88	50	100	80	135	25	40	15	60	0	25	100	60	125	110	85	60	25	0
89	100	110	100	50	75	25	145	30	90	145	90	55	75	20	20	50	100	90
90	10	10	95	30	110	35	130	50	60	60	120	15	100	20	35	10	70	80
91	20	60	80	140	90	20	90	15	110	165	70	20	40	95	60	120	30	85
92	160	0	100	30	80	85	110	140	50	160	120	80	130	20	110	75	8	55
93	40	100	90	10	10	50	170	90	35	150	20	60	5	55	90	105	145	25
94	70	30	75	150	45	40	30	100	40	50	100	90	80	50	50	15	35	0
95	80	30	100	20	40	80	160	112	10	80	90	110	130	55	110	30	20	0
96	60	40	20	50	140	110	150	80	80	130	130	100	0	0	45	90	140	30
97	120	100	0	15	0	0	40	140	90	105	30	50	15	70	60	80	130	0
98	30	75	95	65	15	5	115	60	60	20	40	55	80	100	5	130	20	100
99	120	130	50	40	30	70	70	145	0	95	0	20	85	135	100	20	60	35
100	90	100	30	35	35	80	10	100	0	80	0	45	0	80	90	30	140	20
101	85	70	40	0	40	85	50	140	40	50	0	35	0	85	90	130	140	35
102	35	120	105	90	50	110	20	20	10	110	40	0	40	25	90	30	100	110
103	120	10	110	20	40	80	130	110	10	80	90	110	145	50	85	30	20	0
104	100	10	105	35	80	85	160	75	0	150	100	75	65	65	25	125	25	0
105	50	50	30	100	0	110	135	140	55	150	20	30	50	130	95	30	100	60
106	150	10	100	20	50	50	90	115	0	30	80	115	150	50	50	120	0	10
107	145	70	50	60	0	0	0	20	110	20	0	0	120	0	0	80	80	105
108	120	50	10	50	130	100	40	40	0	20	100	10	80	20	90	145	120	30
109	115	90	90	30	140	70	75	15	0	50	110	90	140	40	25	30	30	0
110	140	80	40	40	100	10	90	10	105	60	30	80	135	10	100	105	120	10
111	0	50	60	120	110	20	145	0	85	20	90	10	135	40	100	60	10	95
112	145	30	20	70	120	20	30	10	100	10	80	40	140	125	10	100	10	100
113	120	120	30	140	20	110	20	90	75	150	80	80	100	0	20	50	110	90
114	110	20	105	35	80	40	105	125	25	135	100	75	65	120	75	40	40	20
115	110	40	100	50	80	60	145	110	25	135	80	65	65	20	105	90	100	25
116	50	10	90	10	115	90	100	75	0	120	60	85	85	10	20	10	80	50
117	20	30	70	140	70	0	60	120	90	120	10	60	15	60	20	85	115	85
118	25	100	60	125	110	85	60	25	0	15	60	0	50	100	80	135	25	40
119	145	90	55	75	20	20	50	100	90	145	30	90	100	110	100	50	75	25
120	60	120	15	100	20	35	10	70	80	130	50	60	10	10	95	30	110	35
121	165	70	20	40	95	60	120	30	85	20	60	80	140	90	20	90	15	110
122	160	120	80	130	20	110	75	8	55	160	0	100	30	80	85	110	140	50
123	150	20	60	5	55	90	105	145	25	40	100	90	10	10	50	170	90	35
124	50	100	90	80	50	50	15	35	0	70	30	75	150	45	40	30	100	40
125	80	90	110	130	55	110	30	20	0	80	30	100	20	40	80	160	112	10
126	130	130	100	0	0	45	90	140	30	60	40	20	50	140	110	150	80	80
127	105	30	50	15	70	60	80	130	0	120	100	0	15	0	0	40	140	90
128	20	40	55	80	100	5	130	20	100	30	75	95	65	15	5	115	60	60
129	95	0	20	85	135	100	20	60	35	120	130	50	40	30	70	70	145	0
130	80	0	45	0	80	90	30	140	20	90	100	30	35	35	80	10	100	0
131	50	0	35	0	85	90	130	140	35	85	70	40	0	40	85	50	140	40
132	110	40	0	40	25	90	30	100	110	35	120	105	90	50	110	20	20	10
133	80	90	110	145	50	85	30	20	0	120	10	110	20	40	80	130	110	10
134	150	100	75	65	65	25	125	25	0	100	10	105	35	80	85	160	75	0
135	150	20	30	50	130	95	30	100	60	50	50	30	100	0	110	135	140	55
136	30	80	115	150	50	50	120	0	10	150	10	100	20	50	50	90	115	0
137	20	0	0	120	0	0	80	80	105	145	70	50	60	0	0	0	20	110
138	20	100	10	80	20	90	145	120	30	120	50	10	50	130	100	40	40	0
139	50	110	90	140	40	25	30	30	0	115	90	90	30	140	70	75	15	0
140	60	30	80	135	10	100	105	120	10	140	80	40	40	100	10	90	10	105
141	20	90	10	135	40	100	60	10	95	0	50	60	120	110	20	145	0	85
142	10	80	40	140	125	10	100	10	100	145	30	20	70	120	20	30	10	100
143	150	80	80	100	0	20	50	110	90	120	120	30	140	20	110	20	90	75
144	135	100	75	65	120	75	40	40	20	110	20	105	35	80	40	105	125	25
145	135	80	65	65	20	105	90	100	25	110	40	100	50	80	60	145	110	25
146	120	60	85	85	10	20	10	80	50	50	10	90	10	115	90	100	75	0
147	120	10	60	15	60	20	85	115	85	20	30	70	140	70	0	60	120	90
148	15	60	0	50	100	80	135	25	40	25	100	60	125	110	85	60	25	0
149	145	30	90	100	110	100	50	75	25	145	90	55	75	20	20	50	100	90
150	130	50	60	10	10	95	30	110	35	60	120	15	100	20	35	10	70	80
