По ГОСТ 2.104-68 предусмотрены три типа основных надписей.
- Форма 1 - для первых листов чертежей и схем
- Форма 2 - для первых листов текстовых конструкторских документов
- Форма 2а - для последующих листов чертежей, схем и текстовых документов

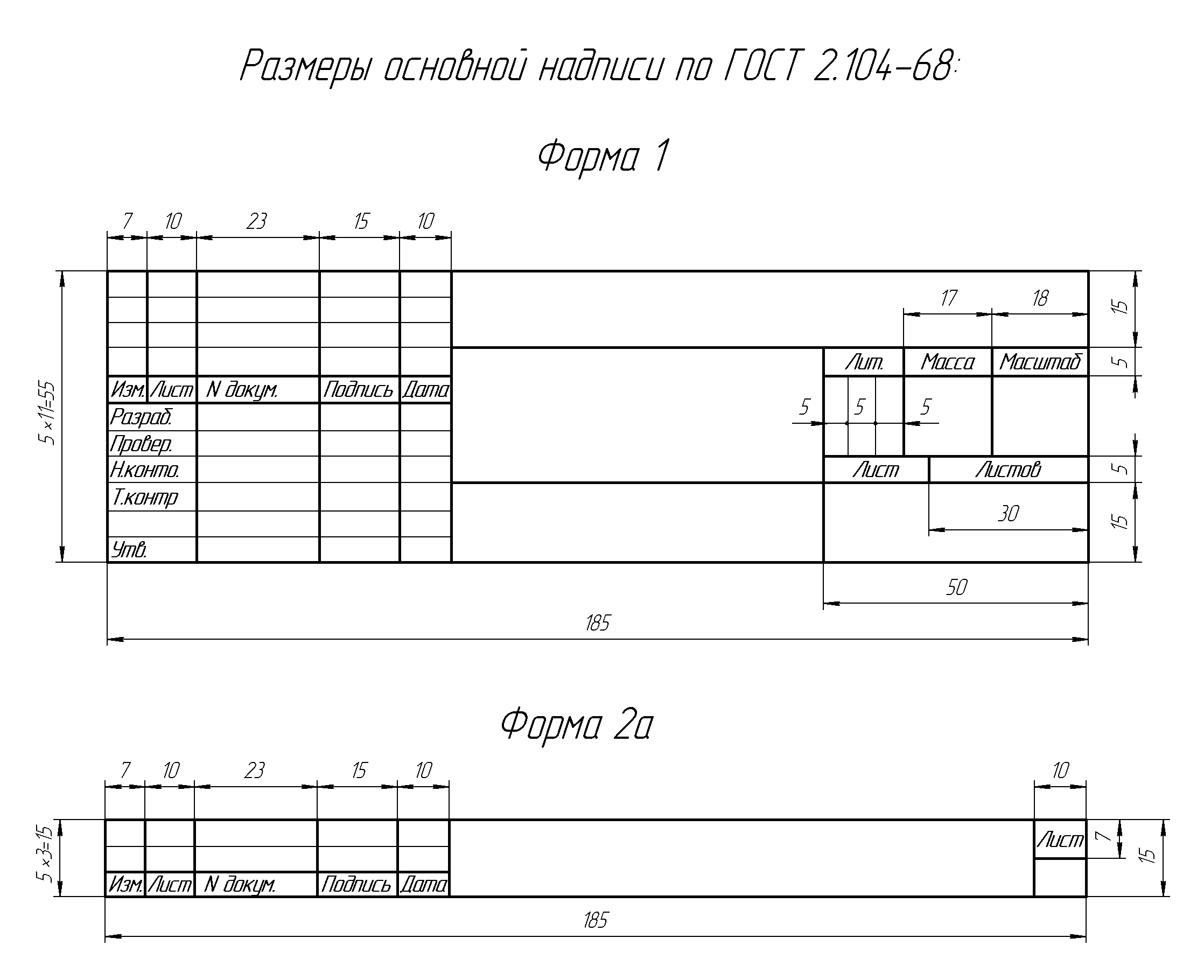

Форма 1 и Форма 2а - размеры

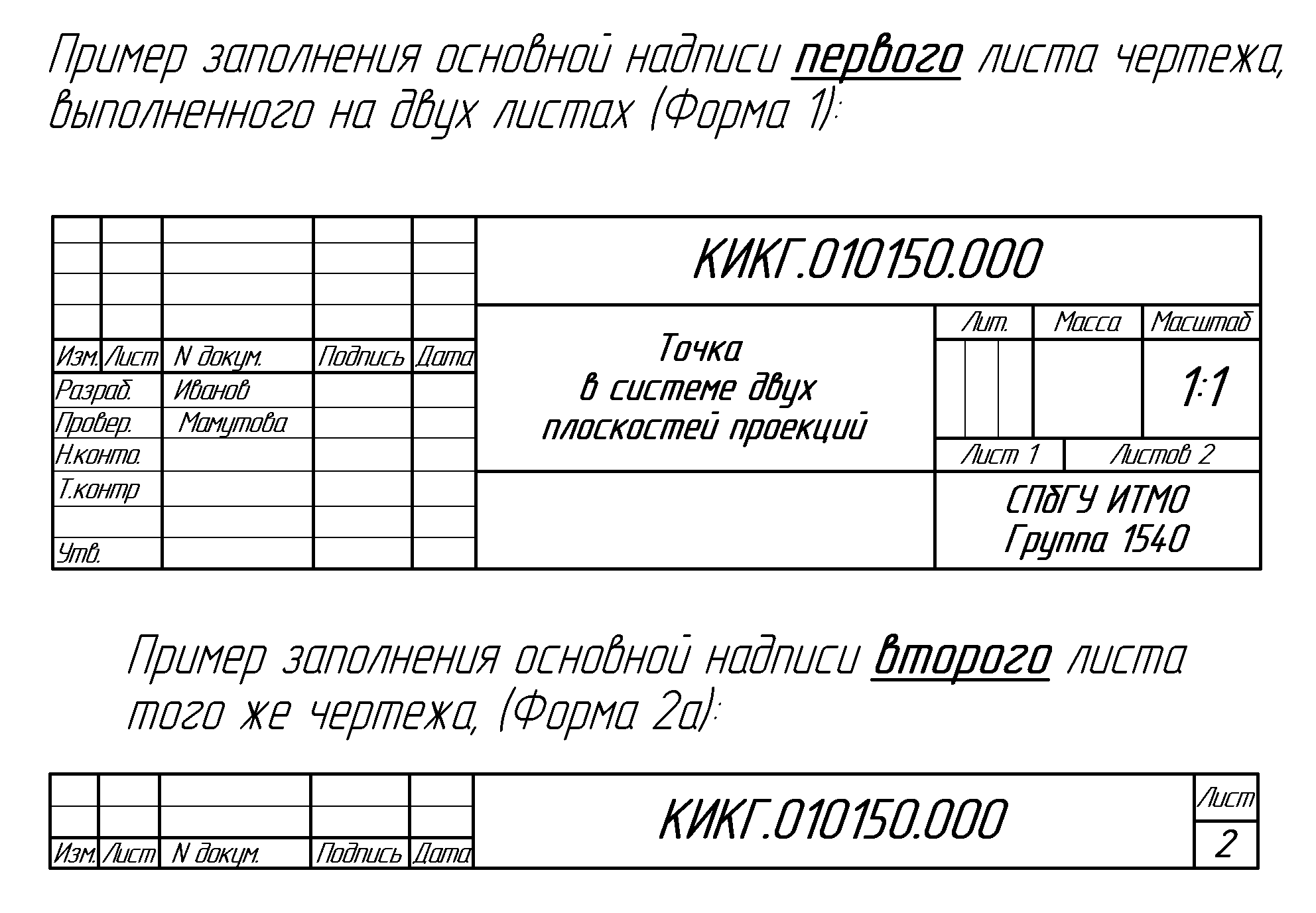

Форма 1 и Форма 2а - пример заполнения

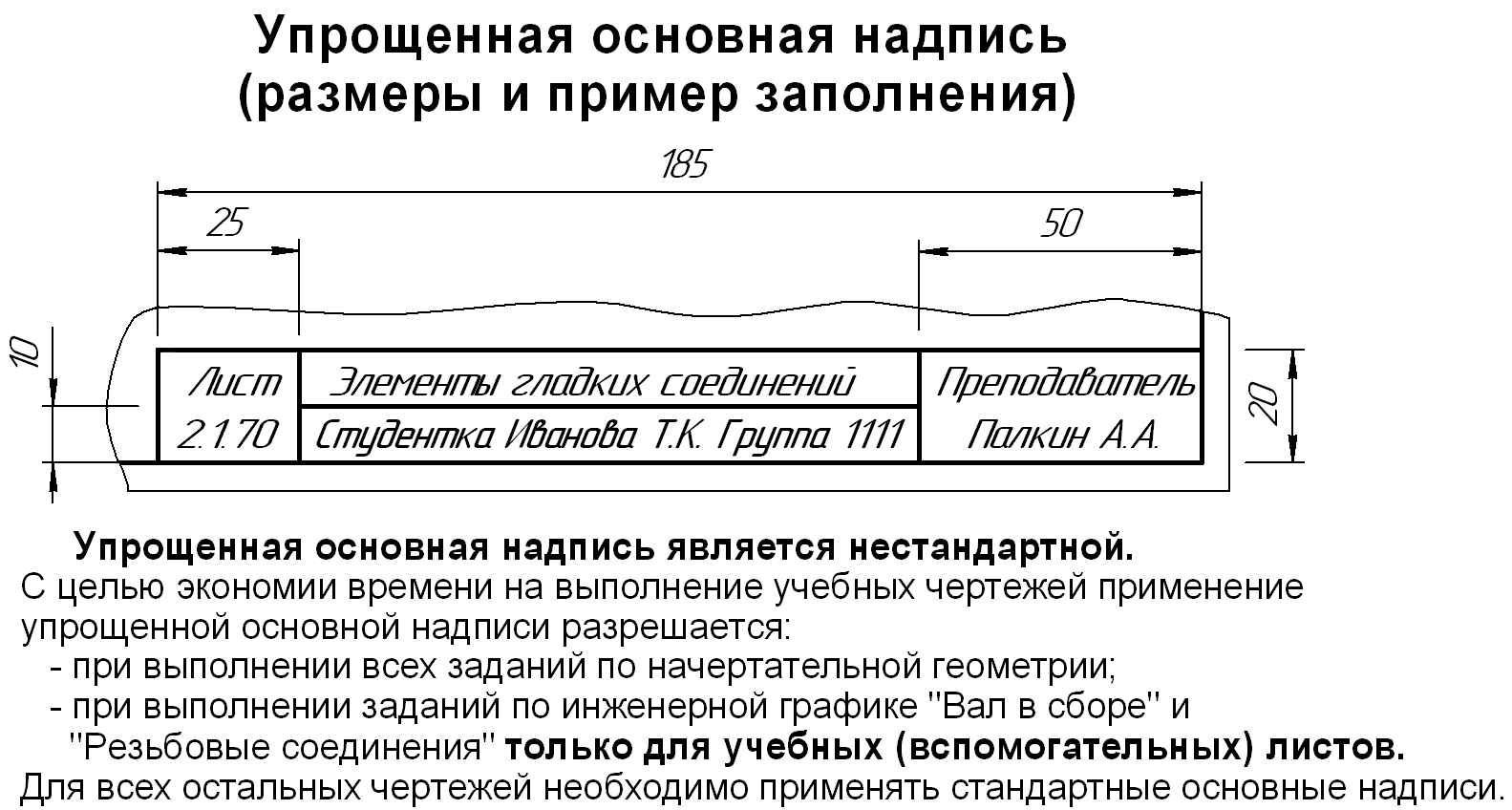

Упрощенная основная надпись - допускается для всех чертежей по начертательной геометрии.
Напоминание:
При заполнении основной надписи необходимо применять чертежный шрифт.
Рекомендуемая литература:
Нормативно-технический документ: ГОСТ 2.104-68 ОСНОВНЫЕ НАДПИСИ
