Пояснения:
Задание выполняется на формате А4.
Рекомендуется предварительно выполнить чертеж на черновике для дальнейшего
уточнения компоновки - расположения чертежа на листе бумаги.
В случае, когда решение не помещается на формате А4, можно:
а) пункты 6 и 7 выполнить на другом листе формата А4, в этом случае указать номера
листов в основной надписи,
б) выполнить задание на формате А3.
Все надписи выполняются чертежным шрифтом №7 или №5 (одинаковым на всем чертеже), индексы шрифтом не менее №2.5.

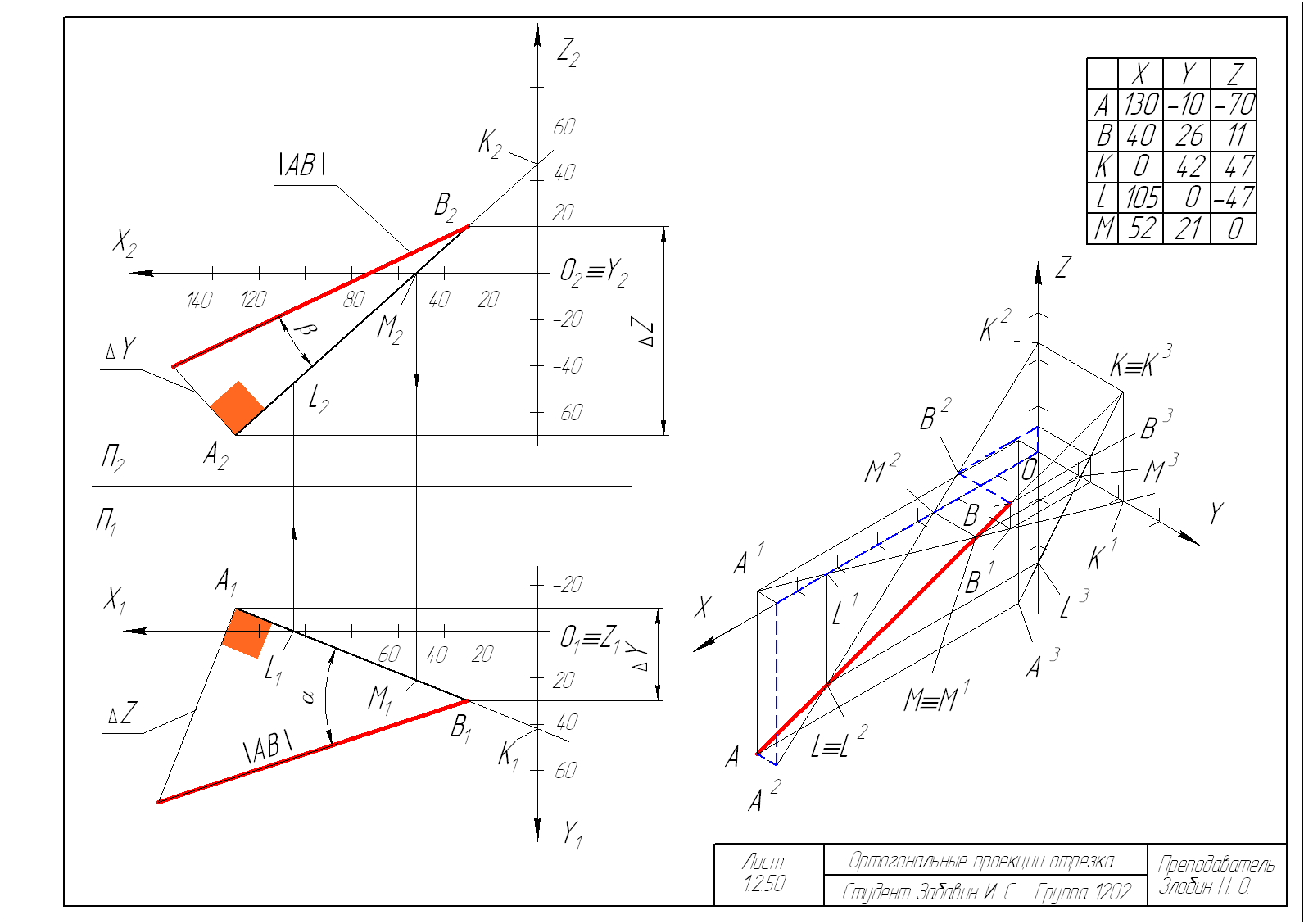

Примеры выполнения: Варианты задания 1.2. представлены в таблице 1.2.

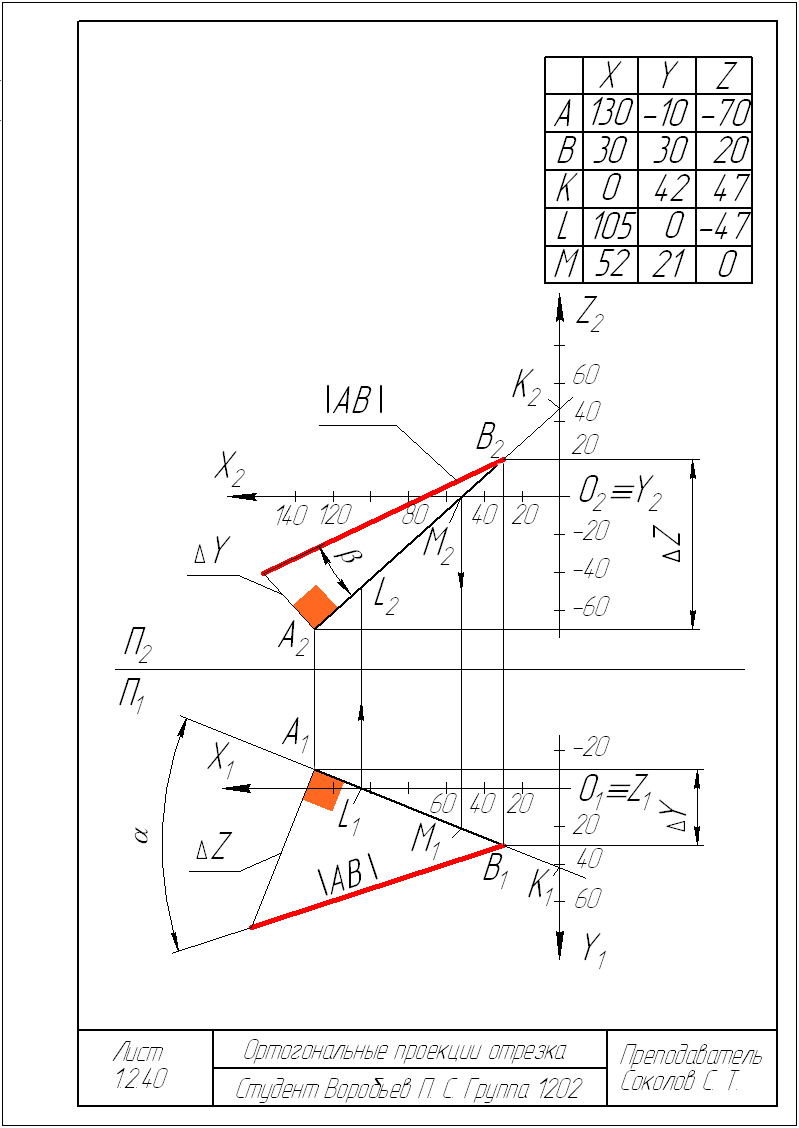

Образец без п.6 и п.7,
ОБРАЗЕЦ

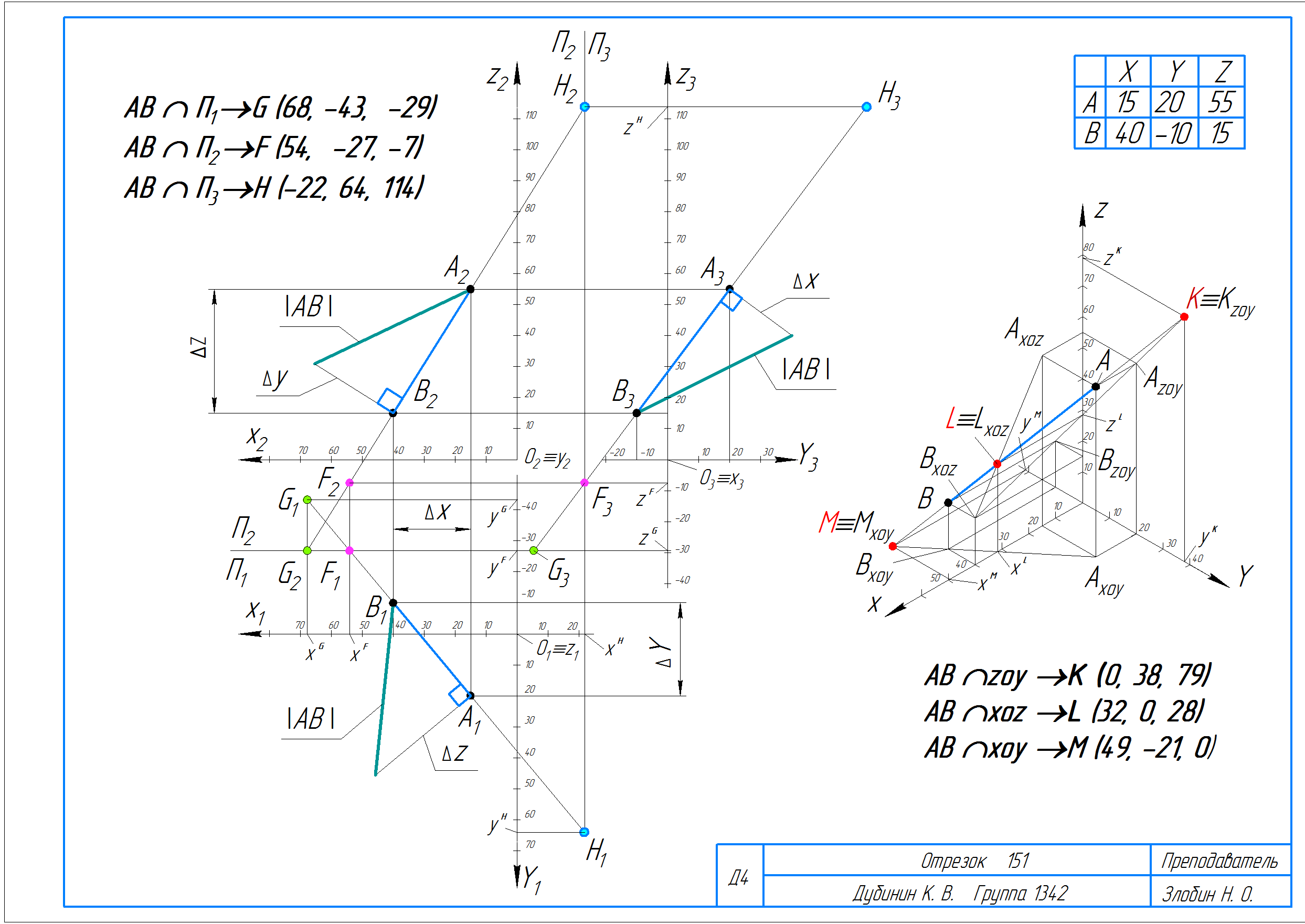

ОБРАЗЕЦ - пересечение прямой с плоскостями проекций
Варианты задания 1.2. | ||||||
---|---|---|---|---|---|---|
№ варианта | Координаты точки А | Координаты точки B | ||||
XA | YA | ZA | XB | YB | ZB | |
1 | 55 | 10 | 40 | 10 | 45 | -25 |
2 | 60 | 20 | 35 | 20 | 90 | -5 |
3 | 70 | 45 | 10 | 10 | 20 | 50 |
4 | 40 | 10 | 30 | -20 | 30 | -35 |
5 | 45 | 20 | 15 | -10 | 5 | 65 |
6 | 60 | -10 | 25 | 15 | 15 | 40 |
7 | 65 | 5 | -35 | 10 | 20 | 20 |
8 | 65 | -5 | -35 | 15 | 15 | 10 |
9 | 30 | -10 | 70 | -10 | 30 | -45 |
10 | 25 | 5 | 55 | -10 | 20 | 15 |
11 | 60 | 5 | 45 | 10 | 40 | -10 |
12 | 40 | 30 | 25 | 10 | 60 | 10 |
13 | 60 | 40 | 15 | -10 | 5 | 70 |
14 | 50 | 5 | 40 | -10 | 25 | -25 |
15 | 40 | 20 | 20 | -10 | 5 | 65 |
16 | 35 | 5 | 25 | -5 | 20 | 60 |
17 | 40 | -5 | -10 | -10 | -25 | 35 |
18 | 15 | 15 | 10 | -25 | 30 | 50 |
19 | 15 | 20 | 30 | -10 | 70 | -45 |
20 | 50 | -5 | 85 | 15 | 10 | 45 |
21 | 45 | 20 | 25 | -5 | 40 | -15 |
22 | 60 | 20 | 35 | 10 | 60 | -10 |
23 | 40 | 30 | 30 | -10 | 5 | 70 |
24 | 80 | -5 | 70 | 30 | 15 | 15 |
25 | 50 | 25 | 15 | 10 | 10 | 45 |
26 | 30 | 10 | 30 | -10 | 25 | 65 |
27 | 40 | -5 | -10 | -25 | -30 | 50 |
28 | 20 | 15 | 10 | -15 | 25 | 40 |
29 | 40 | -30 | 100 | 15 | 20 | 30 |
30 | 50 | -5 | 85 | 20 | 10 | 50 |
31 | 50 | -10 | 30 | 10 | 40 | -25 |
32 | 40 | 30 | 25 | -20 | 90 | -5 |
33 | 60 | 40 | 15 | 10 | 20 | 50 |
34 | 50 | 5 | 40 | -20 | 30 | -35 |
35 | 60 | -15 | 35 | 15 | 45 | -20 |
36 | 65 | 25 | 25 | 25 | 80 | -10 |
37 | 75 | 45 | 5 | 15 | 25 | 55 |
38 | 45 | 15 | 25 | -25 | 35 | -40 |
39 | 50 | 25 | 10 | -15 | 10 | 60 |
40 | 65 | -15 | 20 | 20 | 20 | 45 |
41 | 70 | 10 | -30 | 15 | 25 | 25 |
42 | 70 | -10 | -30 | 20 | 20 | 15 |
43 | 35 | 15 | 65 | -15 | 60 | -50 |
44 | 30 | 10 | 50 | -15 | 25 | 20 |
45 | 65 | 5 | 40 | 15 | 45 | -15 |
46 | 45 | 35 | -20 | 15 | 65 | 15 |
47 | 65 | 45 | 10 | -15 | 10 | 60 |
48 | 55 | 10 | 35 | -15 | 30 | -15 |
49 | 45 | 25 | 15 | -15 | 10 | 60 |
50 | 40 | 10 | 20 | -10 | 25 | 55 |
51 | 45 | -10 | -5 | -15 | -20 | 40 |
52 | 20 | 20 | 5 | -30 | 35 | 55 |
53 | 20 | 25 | 25 | -15 | 60 | -40 |
54 | 55 | -10 | 80 | 20 | 15 | 50 |
55 | 50 | 22 | 20 | 15 | 45 | -10 |
56 | 65 | 20 | 25 | 15 | 65 | 10 |
57 | 45 | 35 | 25 | -15 | 10 | 50 |
58 | 85 | -10 | 65 | 35 | 15 | 20 |
59 | 55 | 30 | 10 | 15 | 15 | 40 |
60 | 35 | 15 | 25 | -15 | 30 | 60 |
61 | 45 | -10 | -5 | -30 | -35 | 55 |
62 | 25 | 20 | 5 | -20 | 30 | 45 |
63 | 45 | -35 | 90 | 20 | 25 | 35 |
64 | 55 | -10 | 80 | 25 | 15 | 55 |
65 | 55 | 15 | 25 | -15 | 45 | -20 |
66 | 50 | 35 | 20 | -20 | 90 | -5 |
67 | 65 | 45 | 10 | 10 | 20 | 50 |
68 | 55 | 10 | 35 | -20 | 30 | -35 |
69 | 55 | 10 | 40 | 10 | 45 | 105 |
70 | 60 | 20 | 35 | 20 | 90 | 75 |
71 | 70 | 45 | 10 | 10 | 20 | -30 |
72 | 40 | 10 | 30 | -20 | 30 | -95 |
73 | 45 | 20 | 15 | -10 | 5 | -35 |
74 | 60 | -10 | 25 | 15 | 15 | 10 |
75 | 65 | 5 | -35 | 10 | -15 | 20 |
76 | 65 | -5 | -35 | 15 | -25 | 10 |
77 | 30 | -10 | 70 | -10 | -35 | -45 |
78 | 25 | 5 | 55 | -10 | -15 | 15 |
79 | 60 | 5 | 45 | 10 | -35 | -10 |
80 | 40 | 30 | 25 | 10 | -10 | 10 |
81 | 60 | 40 | 15 | -10 | 5 | -55 |
82 | 50 | 5 | 40 | -10 | -20 | -25 |
83 | 40 | 20 | 20 | -10 | 5 | -45 |
84 | 35 | 5 | 25 | -5 | 20 | -5 |
85 | 40 | -5 | -10 | -10 | -25 | -30 |
86 | 15 | 15 | 10 | -25 | 30 | -40 |
87 | 15 | 20 | 30 | -10 | -50 | -45 |
88 | 50 | -5 | 85 | 15 | -5 | 45 |
89 | 45 | 20 | 25 | -5 | -10 | -15 |
90 | 60 | 20 | 35 | 10 | -20 | -10 |
91 | 40 | 30 | 30 | -10 | 5 | -10 |
92 | 80 | -5 | 70 | 30 | -15 | 15 |
93 | 50 | 25 | 15 | 10 | 10 | -10 |
94 | 30 | 10 | 30 | -10 | 25 | -35 |
95 | 40 | -5 | -10 | -25 | 40 | 50 |
96 | 20 | 15 | 10 | -15 | 25 | -30 |
97 | 40 | -30 | 100 | 15 | -10 | 30 |
98 | 50 | -5 | 85 | 20 | -10 | 50 |
99 | 50 | -10 | 30 | 10 | 40 | 50 |
100 | 40 | 30 | 25 | -20 | -15 | -5 |
101 | 60 | 40 | 15 | 10 | 20 | -10 |
102 | 50 | 5 | 40 | -20 | -15 | -35 |
103 | 70 | -15 | 35 | 25 | 45 | -20 |
104 | 75 | 25 | 25 | 35 | 80 | -10 |
105 | 85 | 45 | 5 | 25 | 25 | 55 |
106 | 55 | 15 | 25 | -15 | 35 | -40 |
107 | 60 | 25 | 10 | -5 | 10 | 60 |
108 | 75 | -15 | 20 | 30 | 20 | 45 |
109 | 80 | 10 | -30 | 25 | 25 | 25 |
110 | 80 | -10 | -30 | 30 | 20 | 15 |
111 | 45 | 15 | 65 | -5 | 60 | -50 |
112 | 40 | 10 | 50 | -5 | 25 | 20 |
113 | 75 | 5 | 40 | 25 | 45 | -15 |
114 | 55 | 35 | -20 | 25 | 65 | 15 |
115 | 75 | 45 | 10 | -5 | 10 | 60 |
116 | 65 | 10 | 35 | -5 | 30 | -15 |
117 | 55 | 25 | 15 | -5 | 10 | 60 |
118 | 50 | 10 | 20 | -5 | 25 | 55 |
119 | 55 | -10 | -5 | -5 | -20 | 40 |
120 | 30 | 20 | 5 | -20 | 35 | 55 |
121 | 30 | 25 | 25 | -5 | 60 | -40 |
122 | 65 | -10 | 80 | 30 | 15 | 50 |
123 | 60 | 22 | 20 | 25 | 45 | -10 |
124 | 75 | 20 | 25 | 25 | 65 | 10 |
125 | 55 | 35 | 25 | -5 | 10 | 50 |
126 | 95 | -10 | 65 | 45 | 15 | 20 |
127 | 65 | 30 | 10 | 25 | 15 | 40 |
128 | 45 | 15 | 25 | -5 | 30 | 60 |
129 | 55 | -10 | -5 | -20 | -35 | 55 |
130 | 35 | 20 | 5 | -10 | 30 | 45 |
131 | 55 | -35 | 90 | 30 | 25 | 35 |
132 | 65 | -10 | 80 | 35 | 15 | 55 |
133 | 65 | 15 | 25 | -5 | 45 | -20 |
134 | 60 | 35 | 20 | -10 | 90 | -5 |
135 | 75 | 45 | 10 | 20 | 20 | 50 |
136 | 65 | 10 | 35 | -10 | 30 | -35 |
