Пояснения:
Задание выполняется на формате А4.
Все надписи выполняются чертежным шрифтом №5 или №3,5 (одинаковым на всем
чертеже), индексы шрифтом не менее №2.5.

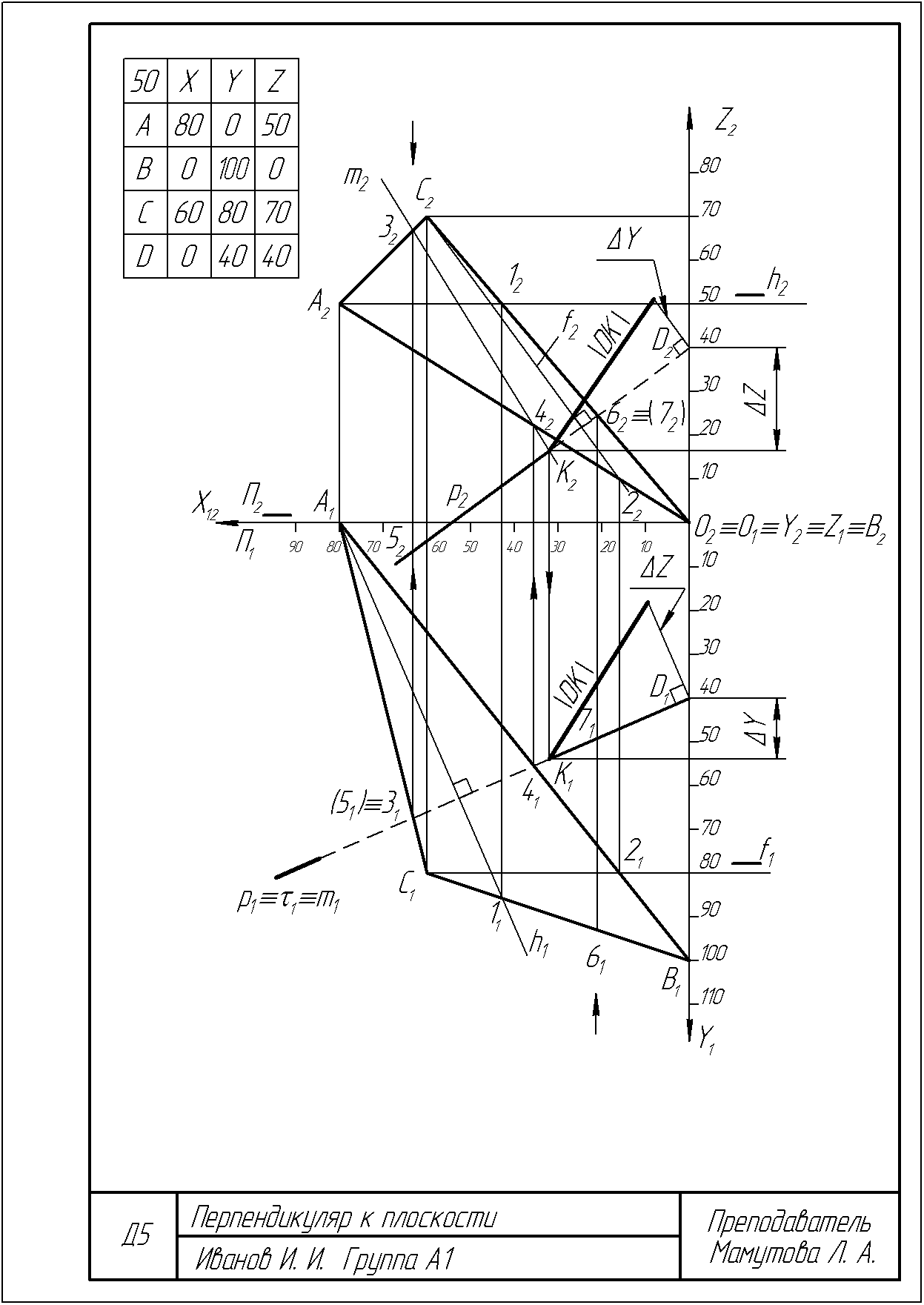

Для просмотра примера выполнения нажмите на
Варианты задания 2.3. представлены в таблице 2.3.
№ | Координаты точек | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Точка А | Точка B | Точка С | Точка D | |||||||||||||||
XA | YA | ZA | XB | YB | ZB | XC | YC | ZC | XD | YD | ZD | |||||||
1 | 100 | 10 | 0 | 0 | 70 | 60 | 40 | 0 | 80 | 80 | 40 | 50 | ||||||
2 | 100 | 0 | 10 | 0 | 60 | 70 | 40 | 80 | 0 | 80 | 50 | 40 | ||||||
3 | 100 | 80 | 60 | 0 | 20 | 0 | 20 | 0 | 50 | 60 | 100 | 40 | ||||||
4 | 100 | 60 | 80 | 0 | 0 | 20 | 20 | 50 | 0 | 60 | 30 | 10 | ||||||
5 | 100 | 120 | 0 | 0 | 30 | 50 | 80 | 140 | 40 | 70 | 80 | 70 | ||||||
6 | 100 | 90 | 10 | 0 | 0 | 60 | 40 | 80 | 0 | 40 | 100 | 70 | ||||||
7 | 100 | 0 | 50 | 0 | 90 | 0 | 60 | 80 | 70 | 0 | 40 | 60 | ||||||
8 | 100 | 0 | 70 | 0 | 60 | 20 | 20 | 110 | 0 | 40 | 40 | 90 | ||||||
9 | 100 | 20 | 0 | 0 | 40 | 60 | 40 | 100 | 80 | 60 | 20 | 100 | ||||||
10 | 100 | 20 | 10 | 0 | 80 | 70 | 80 | 0 | 60 | 40 | 10 | 60 | ||||||
11 | 100 | 70 | 60 | 0 | 10 | 0 | 60 | 0 | 80 | 20 | 60 | 60 | ||||||
12 | 100 | 80 | 80 | 0 | 20 | 20 | 60 | 10 | 100 | 60 | 60 | 0 | ||||||
13 | 100 | 90 | 0 | 0 | 0 | 50 | 40 | 90 | 70 | 80 | 10 | 40 | ||||||
14 | 100 | 120 | 10 | 0 | 30 | 60 | 40 | 0 | 0 | 80 | 40 | 50 | ||||||
15 | 100 | 40 | 30 | 0 | 140 | 0 | 60 | 20 | 70 | 60 | 110 | 100 | ||||||
16 | 100 | 30 | 70 | 0 | 120 | 40 | 20 | 40 | 0 | 70 | 100 | 20 | ||||||
17 | 0 | 30 | 30 | 100 | 120 | 0 | 40 | 0 | 70 | 90 | 20 | 20 | ||||||
18 | 100 | 0 | 60 | 0 | 80 | 80 | 80 | 50 | 0 | 40 | 20 | 30 | ||||||
19 | 100 | 10 | 20 | 0 | 70 | 80 | 40 | 80 | 10 | 0 | 0 | 10 | ||||||
20 | 100 | 60 | 70 | 0 | 0 | 10 | 60 | 80 | 0 | 20 | 50 | 80 | ||||||
21 | 100 | 80 | 80 | 0 | 20 | 20 | 60 | 100 | 10 | 20 | 90 | 70 | ||||||
22 | 100 | 90 | 20 | 0 | 40 | 0 | 40 | 20 | 90 | 80 | 20 | 30 | ||||||
23 | 100 | 120 | 20 | 0 | 30 | 60 | 40 | 0 | 10 | 90 | 60 | 100 | ||||||
24 | 20 | 0 | 20 | 0 | 50 | 90 | 60 | 80 | 60 | 70 | 30 | 120 | ||||||
25 | 100 | 0 | 70 | 0 | 90 | 90 | 60 | 80 | 10 | 30 | 20 | 20 | ||||||
26 | 100 | 20 | 20 | 0 | 80 | 80 | 40 | 10 | 100 | 80 | 90 | 70 | ||||||
27 | 100 | 20 | 60 | 0 | 80 | 80 | 40 | 100 | 10 | 40 | 10 | 80 | ||||||
28 | 100 | 80 | 70 | 0 | 50 | 10 | 20 | 0 | 60 | 60 | 70 | 0 | ||||||
29 | 120 | 80 | 80 | 0 | 10 | 100 | 20 | 60 | 10 | 60 | 0 | 10 | ||||||
30 | 100 | 10 | 0 | 0 | 90 | 60 | 80 | 60 | 50 | 80 | 40 | 100 | ||||||
31 | 0 | 60 | 70 | 60 | 100 | 80 | 100 | 0 | 10 | 20 | 100 | 0 | ||||||
32 | 60 | 100 | 80 | 0 | 20 | 0 | 100 | 50 | 80 | 10 | 70 | 110 | ||||||
33 | 100 | 30 | 70 | 0 | 120 | 40 | 20 | 40 | 0 | 70 | 100 | 20 | ||||||
34 | 100 | 10 | 40 | 0 | 70 | 80 | 40 | 0 | 10 | 80 | 120 | 60 |
