Пояснения:
Задание выполняется на формате А4.
Все надписи выполняются чертежным шрифтом №5 или №3,5 (одинаковым на всем
чертеже), индексы шрифтом не менее №2.5.

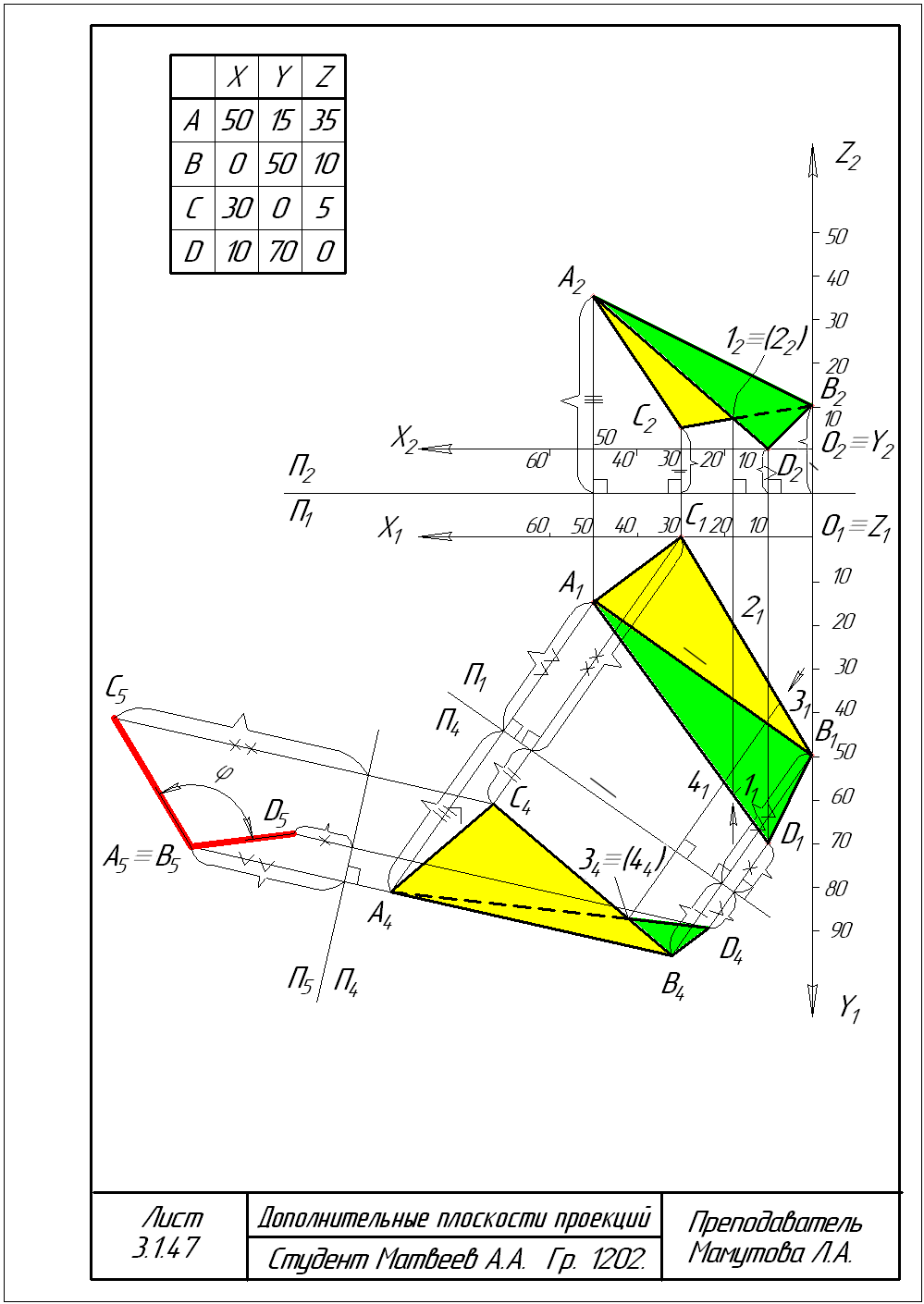

Для просмотра примера выполнения нажмите на
Варианты задания 2.3. представлены в таблице 2.3.
№ | Координаты точек | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Точка А | Точка B | Точка С | Точка D | |||||||||||||||
XA | YA | ZA | XB | YB | ZB | XC | YC | ZC | XD | YD | ZD | |||||||
1 | 50 | 5 | 0 | 0 | 35 | 30 | 40 | 30 | 25 | 20 | 0 | 40 | ||||||
2 | 50 | 0 | 5 | 0 | 30 | 35 | 40 | 25 | 30 | 20 | 40 | 0 | ||||||
3 | 50 | 40 | 30 | 0 | 10 | 0 | 30 | 50 | 40 | 10 | 0 | 25 | ||||||
4 | 50 | 30 | 40 | 0 | 0 | 10 | 30 | 40 | 50 | 10 | 25 | 0 | ||||||
5 | 50 | 60 | 0 | 0 | 15 | 25 | 40 | 70 | 20 | 20 | 0 | 35 | ||||||
6 | 50 | 45 | 5 | 0 | 0 | 30 | 40 | 55 | 25 | 20 | 40 | 0 | ||||||
7 | 50 | 0 | 25 | 0 | 45 | 0 | 30 | 40 | 35 | 10 | 5 | 20 | ||||||
8 | 50 | 0 | 35 | 0 | 45 | 10 | 30 | 40 | 45 | 10 | 55 | 0 | ||||||
9 | 50 | 10 | 0 | 0 | 40 | 30 | 40 | 0 | 25 | 20 | 50 | 40 | ||||||
10 | 50 | 10 | 5 | 0 | 40 | 35 | 40 | 0 | 30 | 20 | 5 | 0 | ||||||
11 | 50 | 35 | 30 | 0 | 5 | 0 | 30 | 0 | 40 | 10 | 30 | 25 | ||||||
12 | 50 | 40 | 40 | 0 | 10 | 10 | 30 | 5 | 50 | 10 | 0 | 0 | ||||||
13 | 50 | 45 | 0 | 0 | 0 | 25 | 40 | 5 | 20 | 20 | 40 | 35 | ||||||
14 | 50 | 60 | 5 | 0 | 15 | 30 | 40 | 20 | 25 | 20 | 40 | 35 | ||||||
15 | 50 | 15 | 25 | 0 | 60 | 0 | 30 | 0 | 35 | 10 | 70 | 20 | ||||||
16 | 50 | 15 | 35 | 0 | 60 | 10 | 30 | 0 | 45 | 10 | 20 | 0 | ||||||
17 | 50 | 0 | 10 | 0 | 30 | 40 | 40 | 25 | 0 | 20 | 40 | 50 | ||||||
18 | 50 | 5 | 10 | 0 | 35 | 40 | 40 | 30 | 0 | 20 | 0 | 5 | ||||||
19 | 50 | 30 | 35 | 0 | 0 | 5 | 30 | 40 | 0 | 10 | 25 | 30 | ||||||
20 | 50 | 40 | 40 | 0 | 10 | 10 | 30 | 50 | 5 | 10 | 0 | 0 | ||||||
21 | 50 | 45 | 10 | 0 | 0 | 0 | 40 | 55 | 0 | 20 | 40 | 45 | ||||||
22 | 50 | 60 | 10 | 0 | 15 | 15 | 40 | 70 | 0 | 20 | 0 | 5 | ||||||
23 | 50 | 0 | 30 | 0 | 45 | 45 | 30 | 40 | 0 | 10 | 55 | 25 | ||||||
24 | 50 | 0 | 35 | 0 | 45 | 45 | 30 | 40 | 5 | 10 | 5 | 0 | ||||||
25 | 50 | 10 | 10 | 0 | 40 | 40 | 40 | 0 | 0 | 20 | 5 | 50 | ||||||
26 | 50 | 10 | 10 | 0 | 40 | 40 | 40 | 0 | 0 | 20 | 50 | 5 | ||||||
27 | 50 | 40 | 35 | 0 | 10 | 5 | 30 | 5 | 0 | 10 | 0 | 30 | ||||||
28 | 50 | 35 | 40 | 0 | 5 | 10 | 30 | 0 | 5 | 10 | 30 | 0 | ||||||
29 | 50 | 60 | 10 | 0 | 15 | 35 | 40 | 20 | 0 | 20 | 0 | 45 | ||||||
30 | 50 | 45 | 10 | 0 | 0 | 35 | 40 | 5 | 0 | 20 | 40 | 5 | ||||||
31 | 50 | 15 | 30 | 0 | 60 | 5 | 30 | 0 | 0 | 10 | 20 | 25 | ||||||
32 | 50 | 15 | 35 | 0 | 60 | 10 | 30 | 0 | 5 | 10 | 70 | 0 | ||||||
