1.1. Аксонометрические проекции
- Изучить аксонометрические проекции (ГОСТ 2.317-69).
- Определить вид аксонометрической проекции детали, приведенной в задании.
- Начертить четыре стандартные аксонометрические проекции детали, исключая
приведенную в задании.
- Величину детали определять по заданным размерам. При необходимости применять
масштаб.
- Сохранить тонкие вспомогательные линии построения аксонометрических проекций
окружностей.
- Все четыре проекции выполнить с вырезом, направленным на наблюдателя.
- Каждое изображение сопроводить:
- - полным наименованием аксонометрической проекции,
- - изображением аксонометрических осей с указанием:
- -взаимного расположения,
- -направлений линий штриховки,
- -коэффициентов искажения по осям.

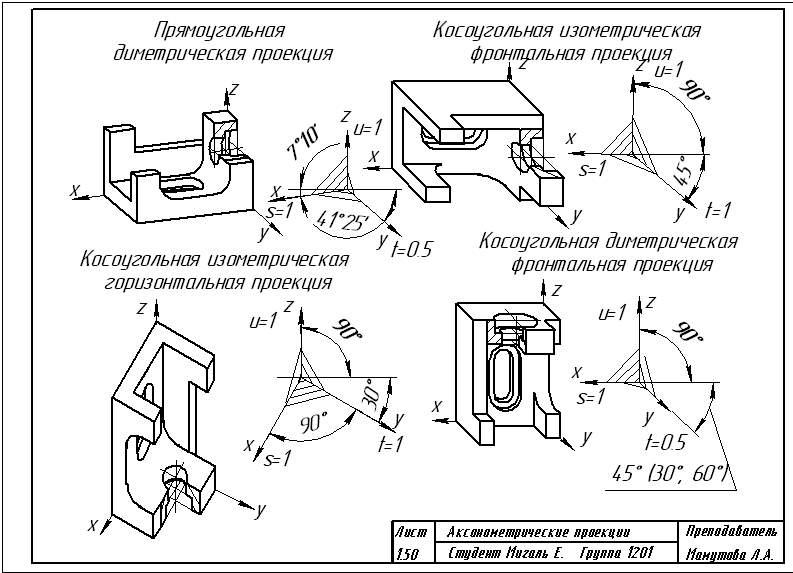

Для просмотра примера выполнения нажмите на
ОБРАЗЕЦ

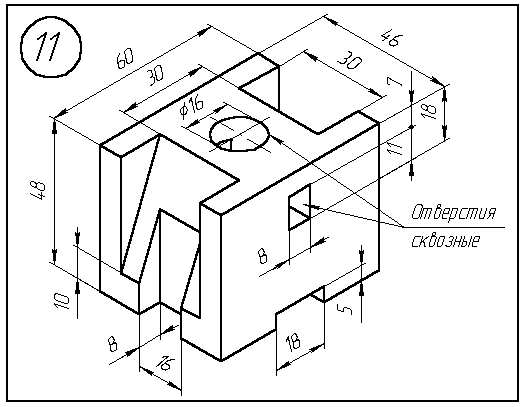

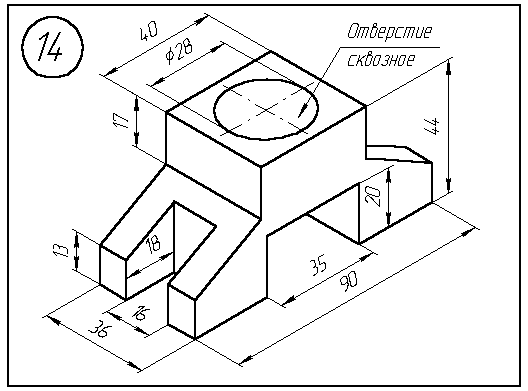

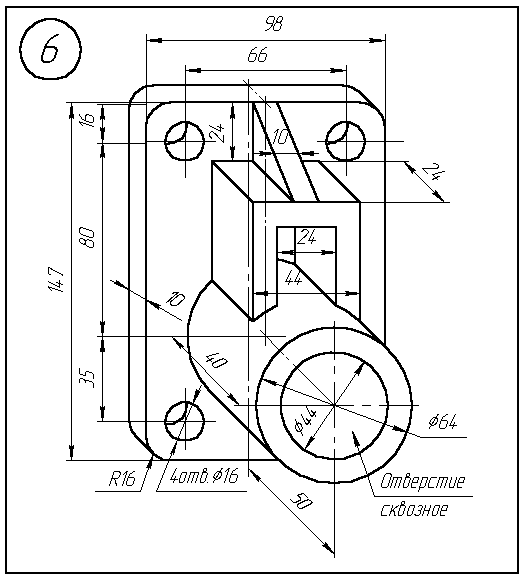

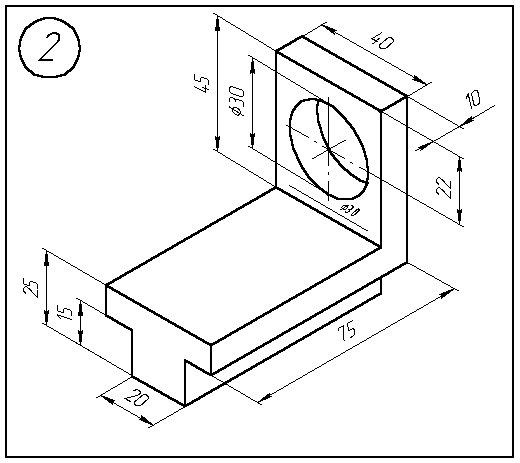

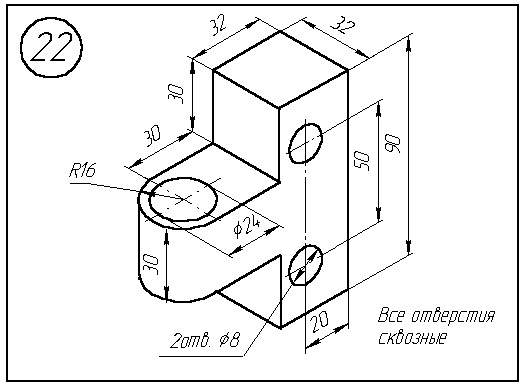

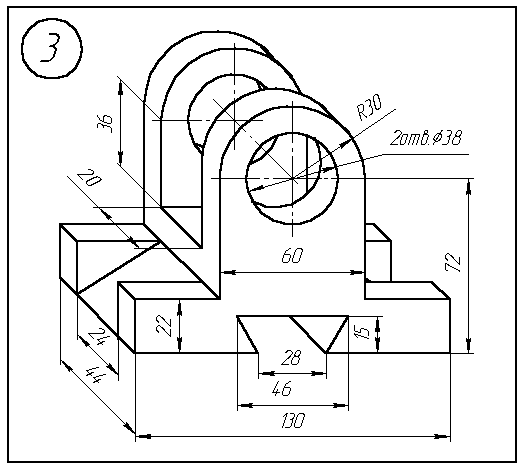

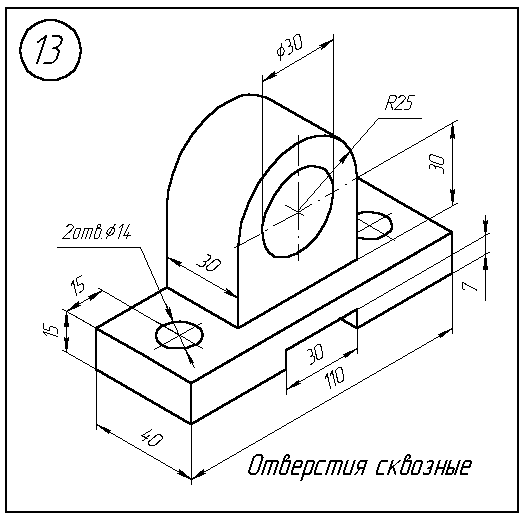

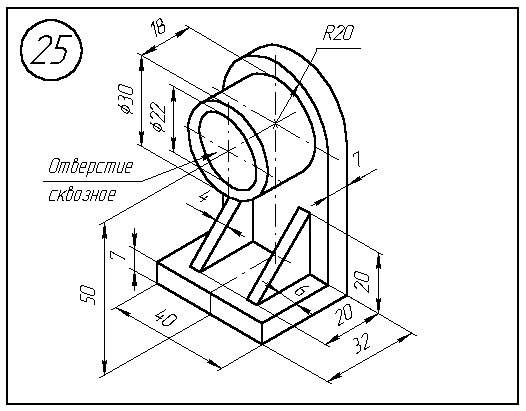

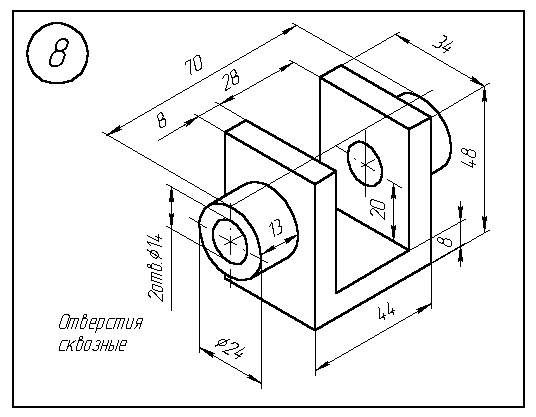

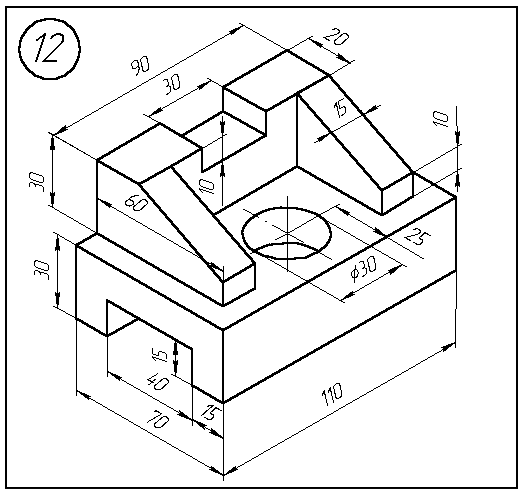

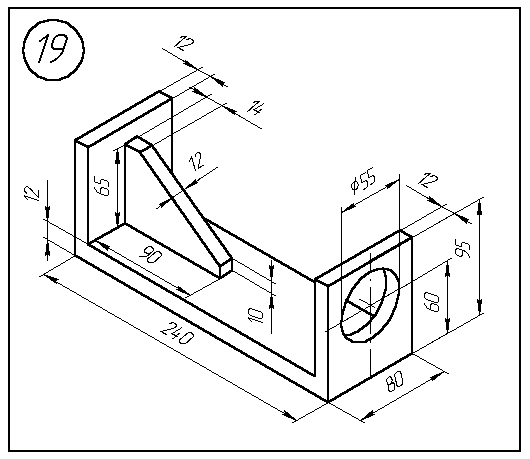

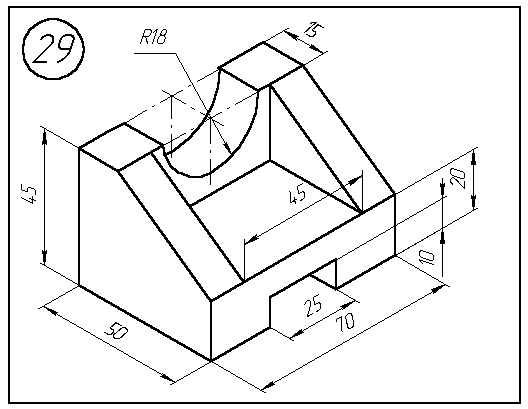

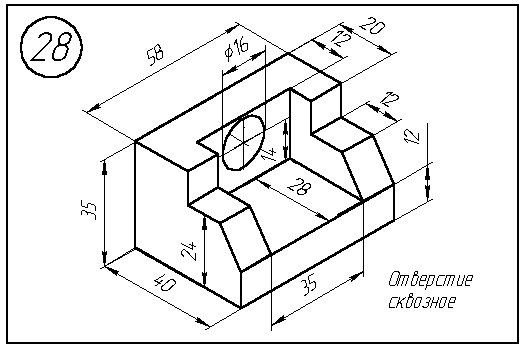

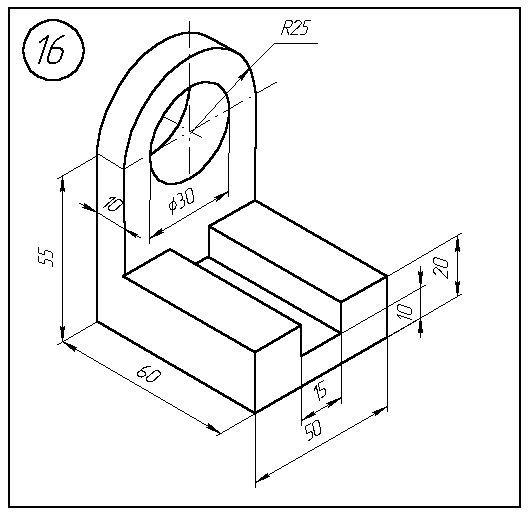

Если вам необходимо получить графическую часть задания,

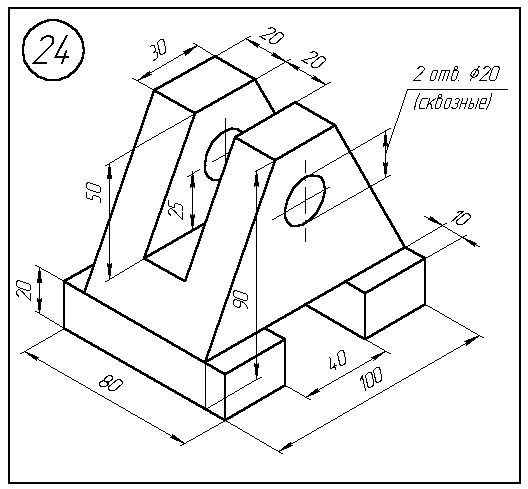

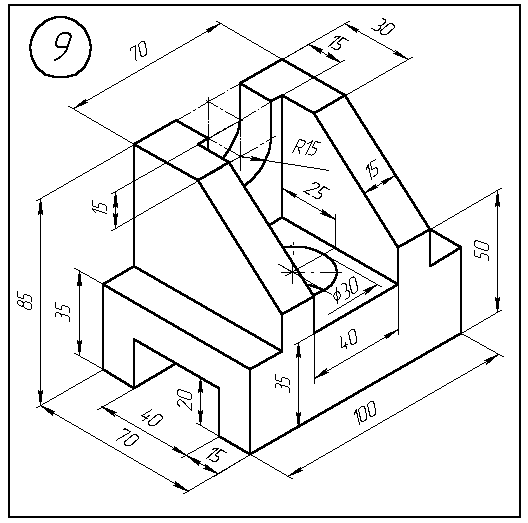

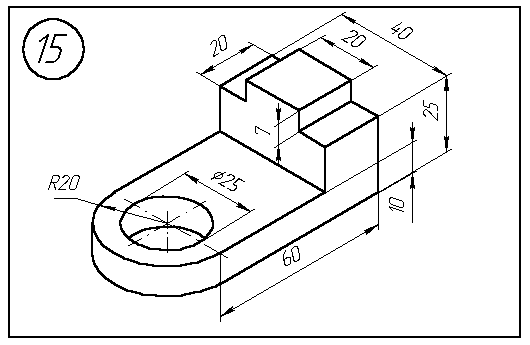

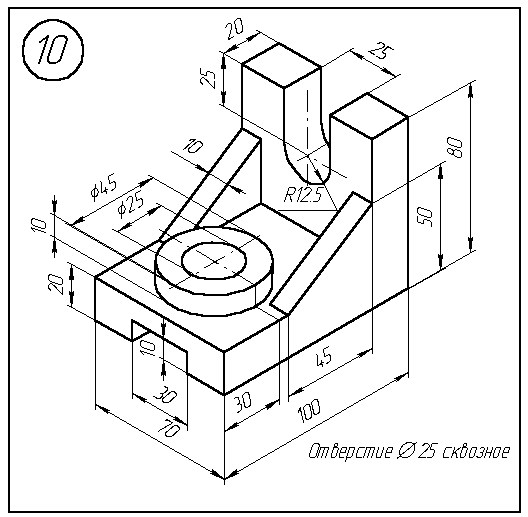

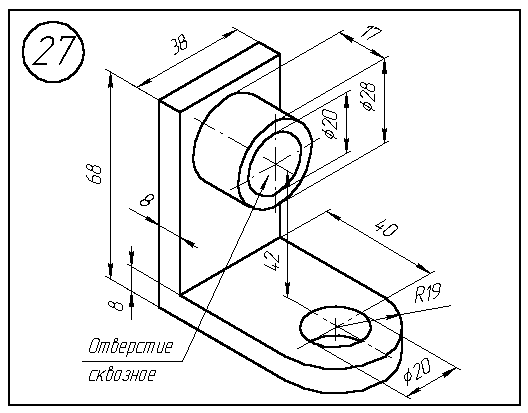

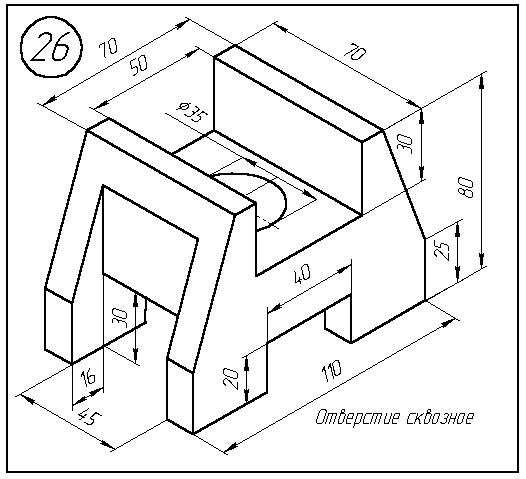

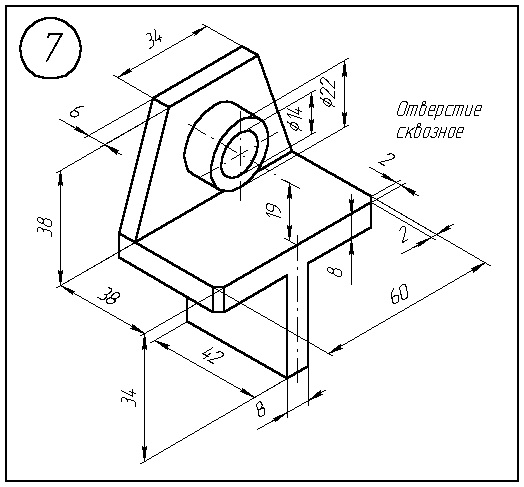

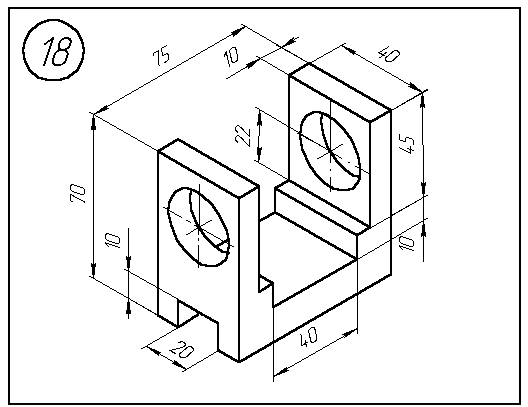

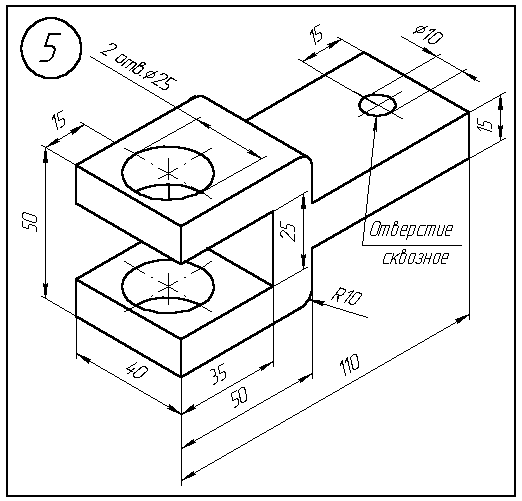

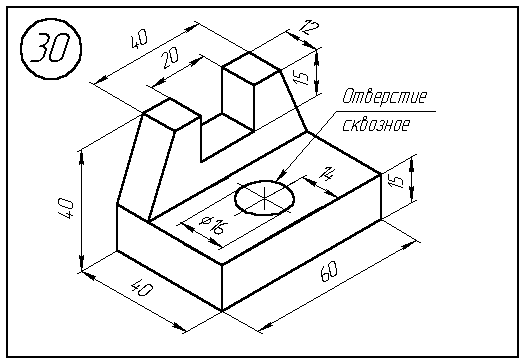

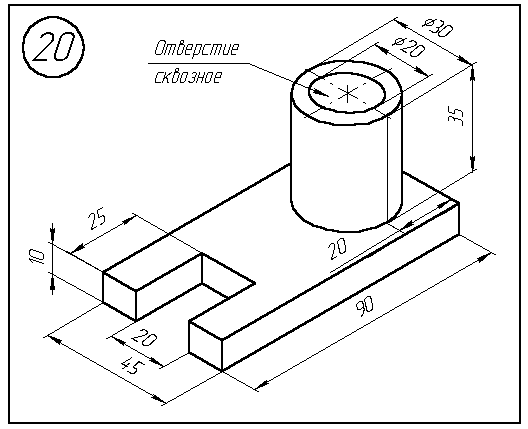

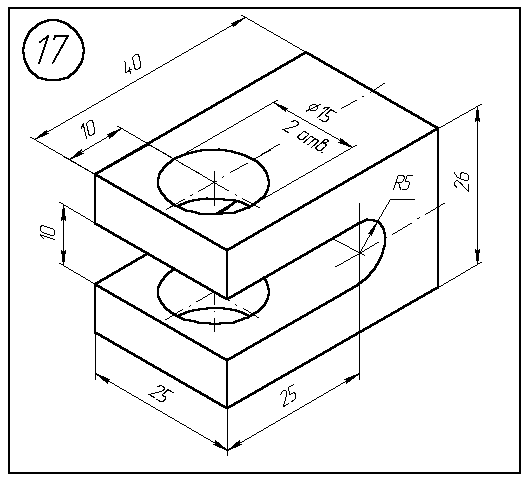

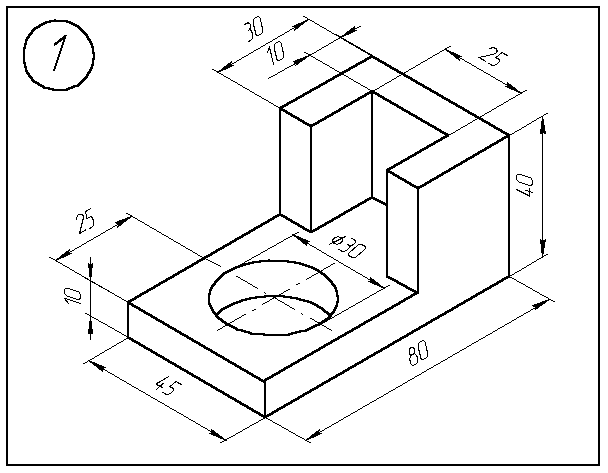

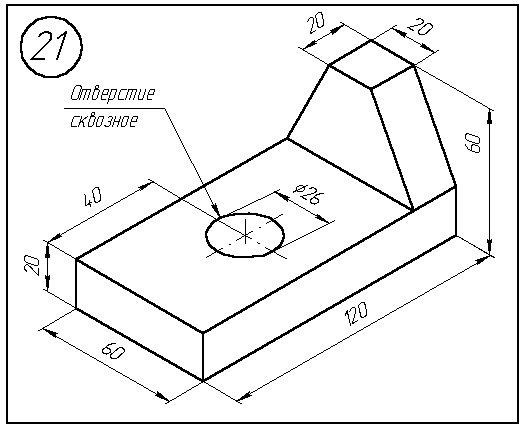

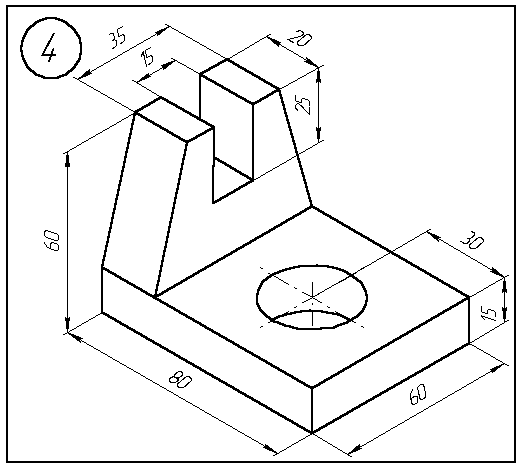

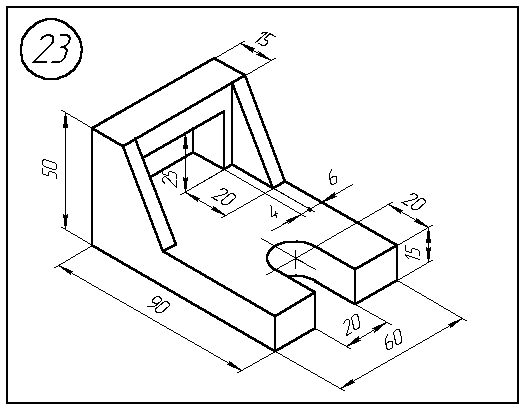

выберите номер вашего варианта в таблице
и сохраните файл.
Внимание!
№ варианта карточки назначенной преподавателем может отличаться от вашего № по журналу!
|
