3.3. Задача
Пояснения:
Задание выполняется на формате А3
(основная надпись - упрощенная).
На форматe разместить текст условия задачи и пояснения (анализ) к решению.
Рекомендуется предварительно выполнить задание на черновике
для дальнейшего уточнения компоновки - расположения чертежа на листе
бумаги.
Все надписи выполняются чертежным шрифтом №5 или №3.5
(одинаковым на всем чертеже), индексы шрифтом не менее №2.5.

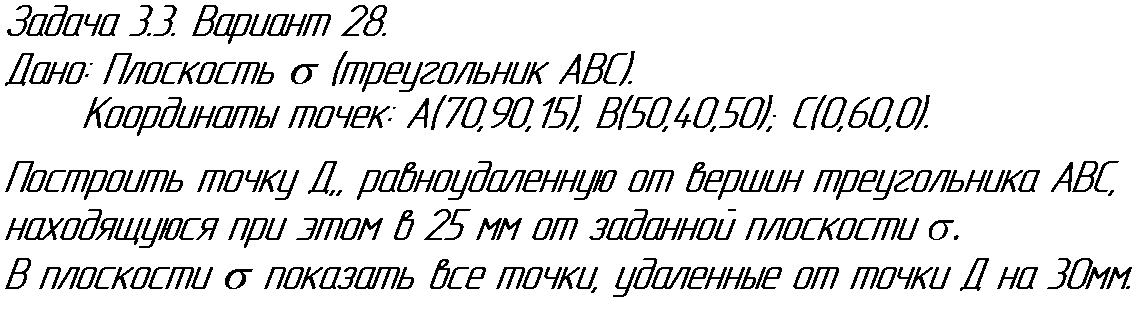

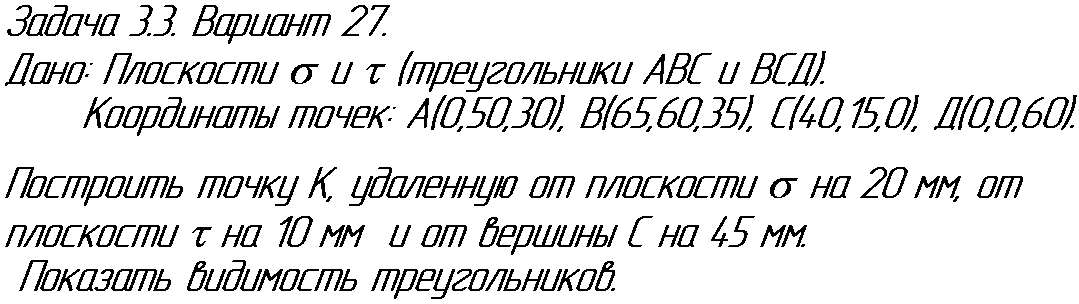

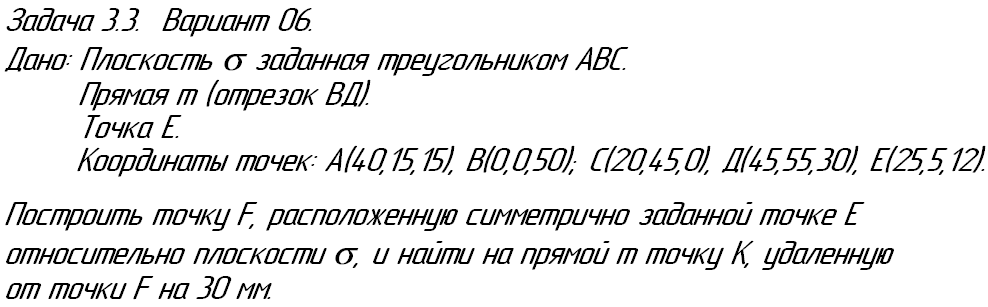

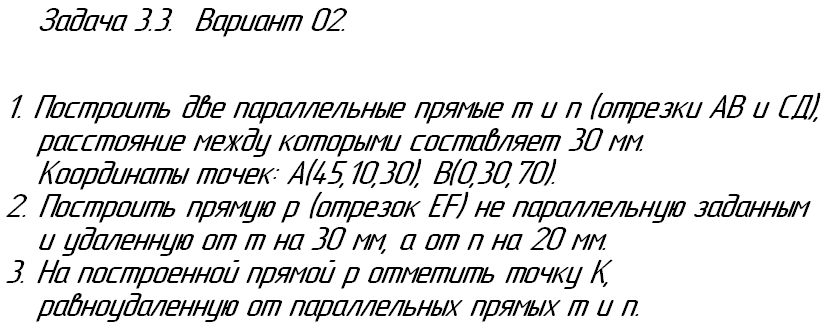

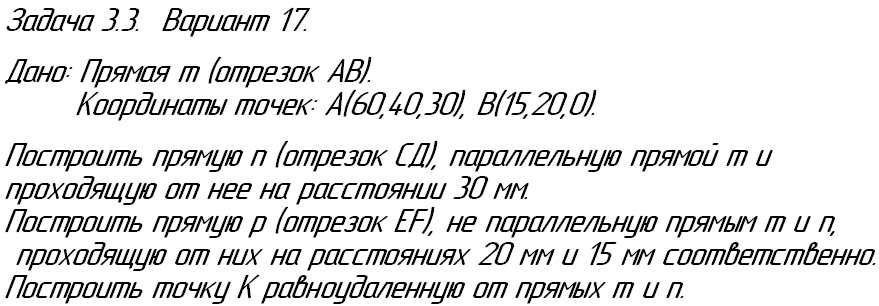

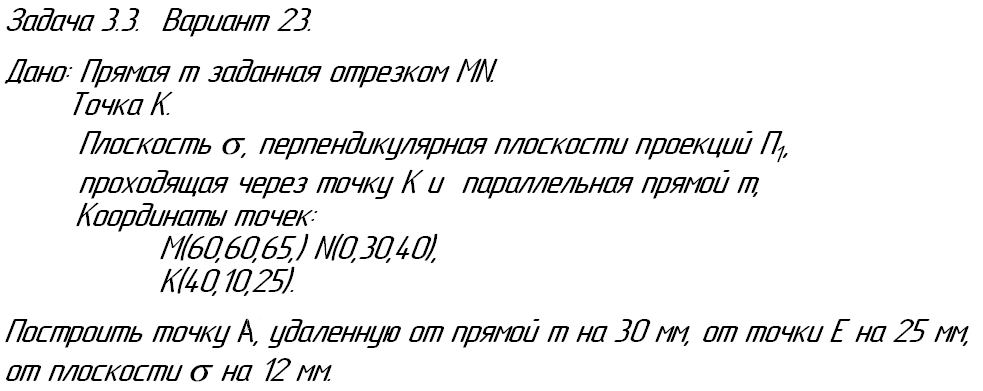

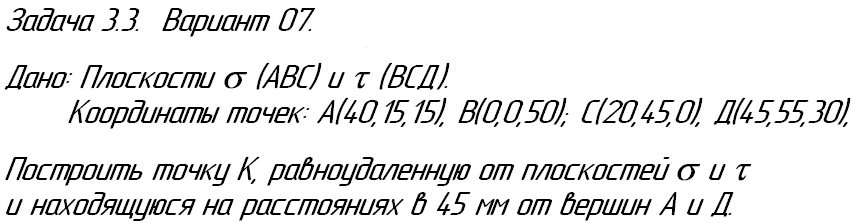

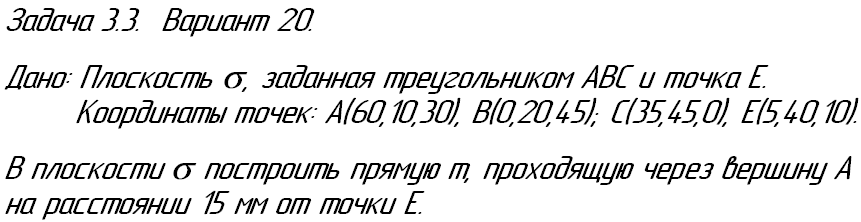

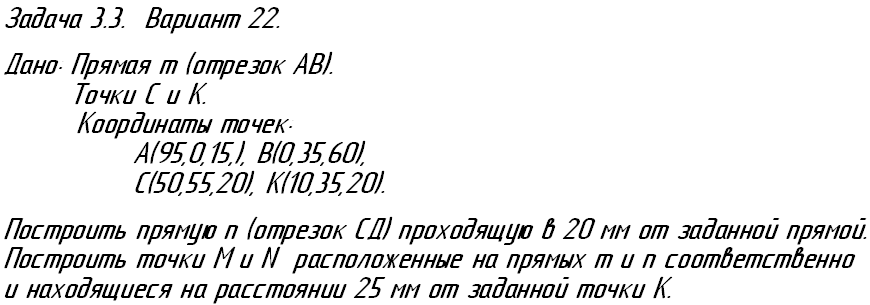

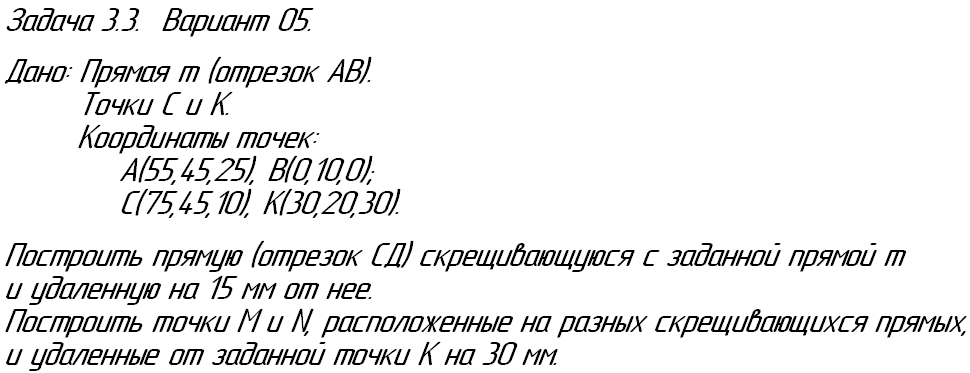

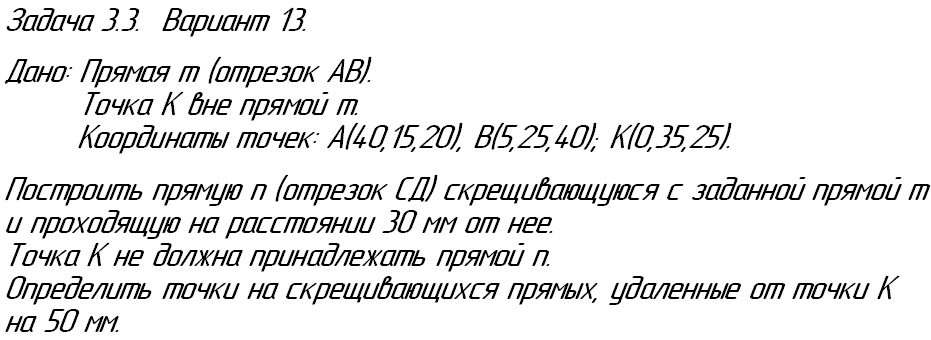

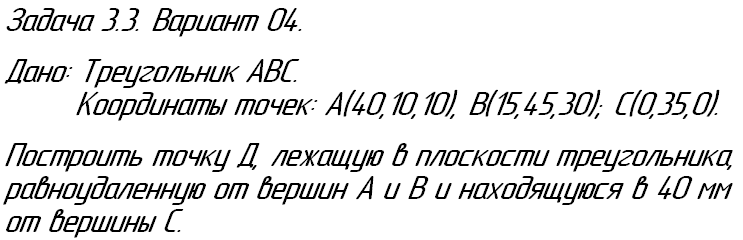

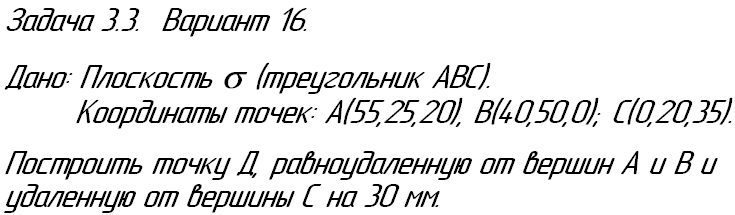

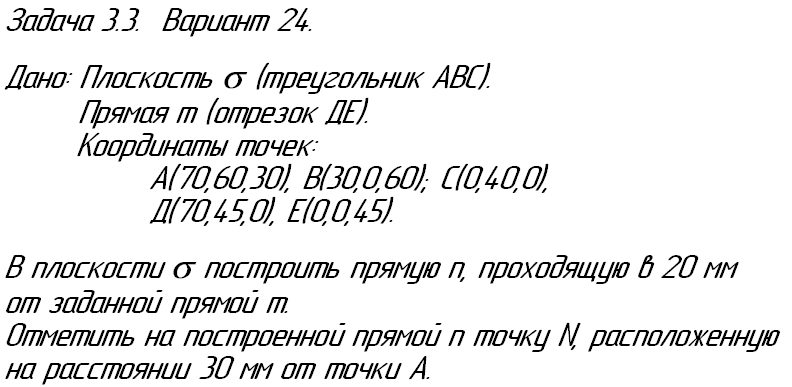

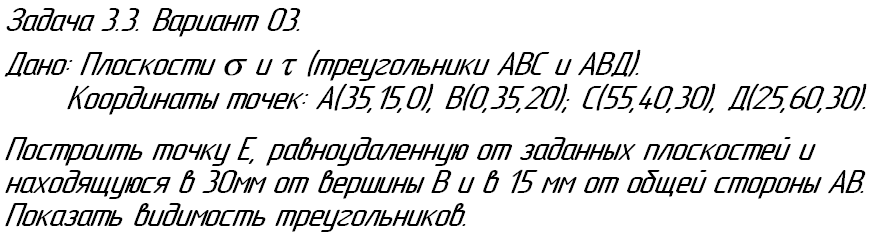

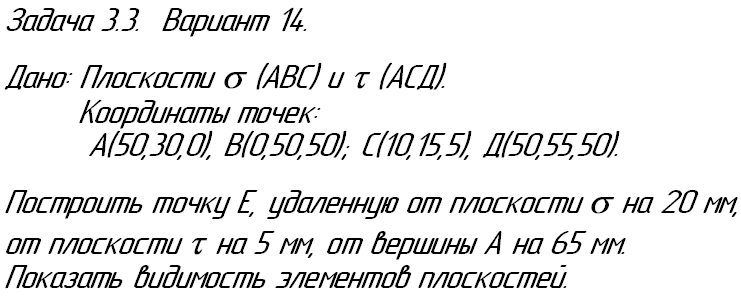

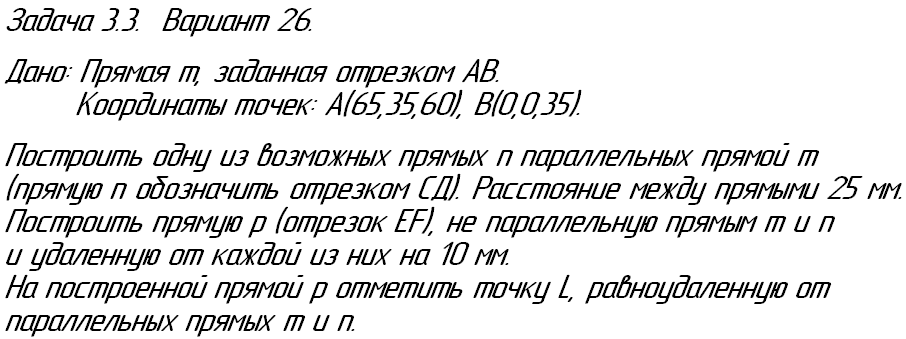

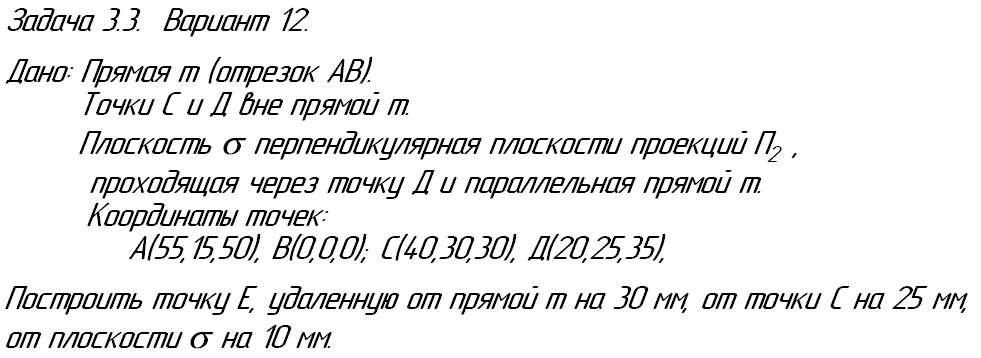

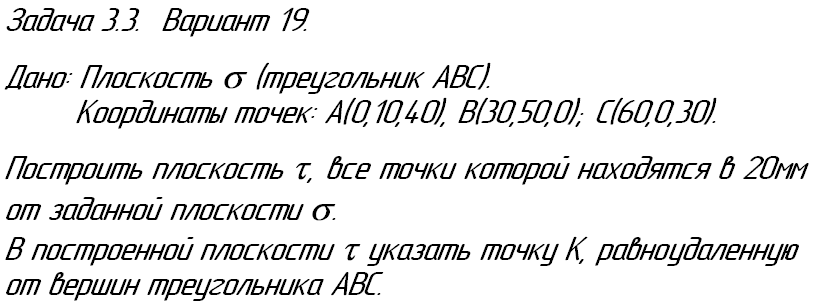

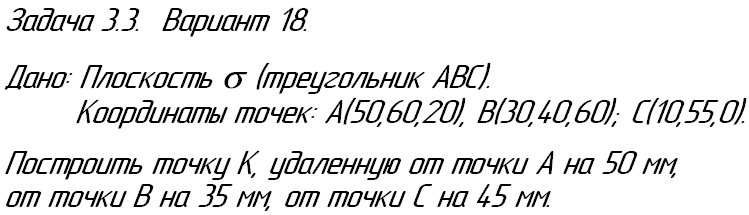

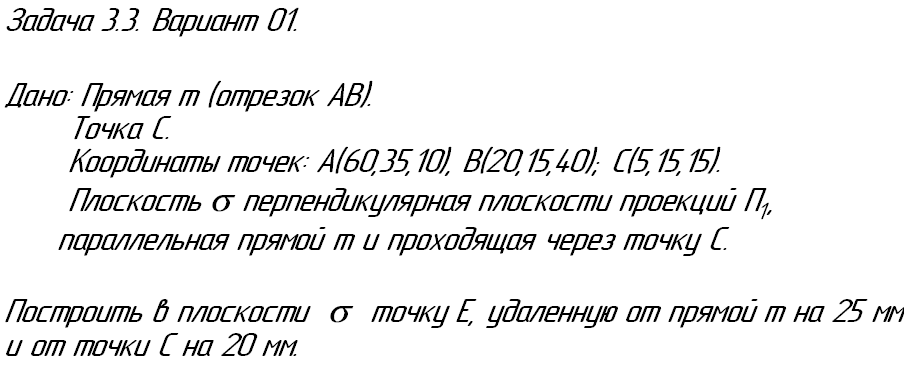

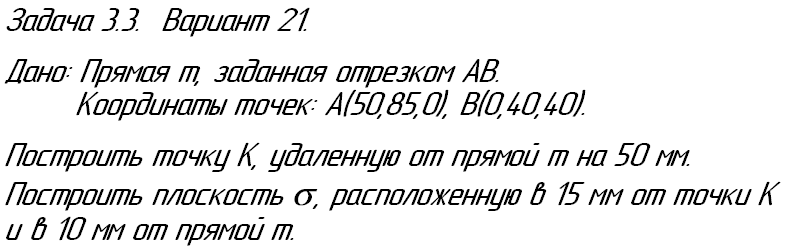

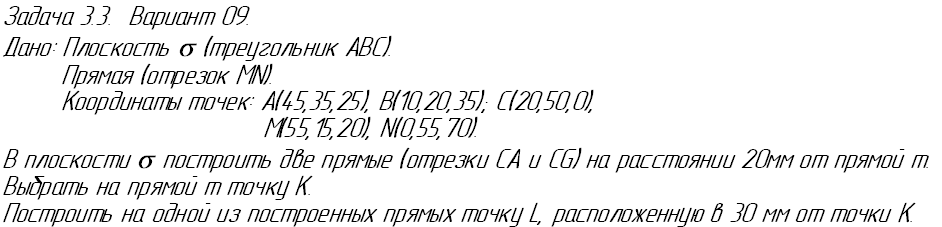

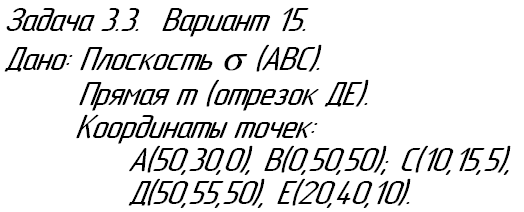

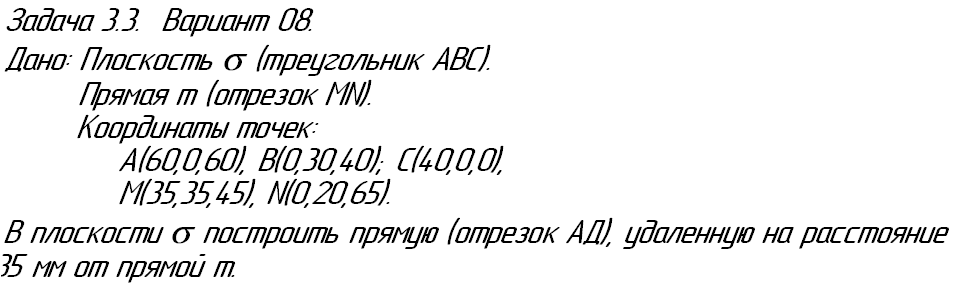

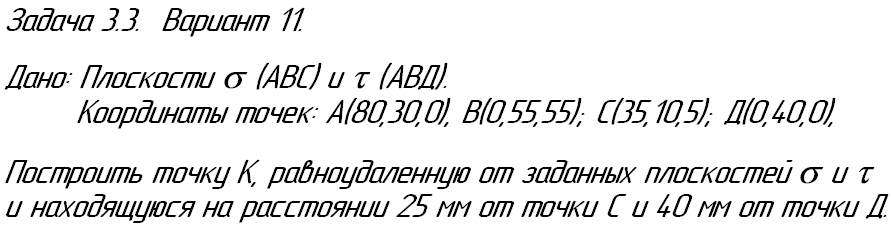

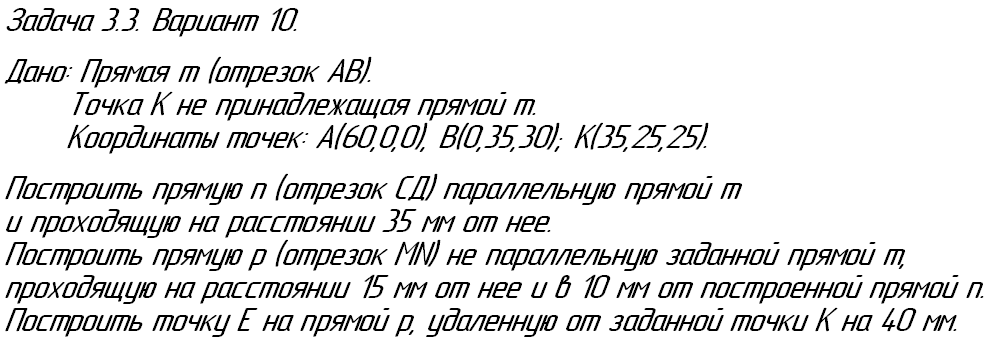

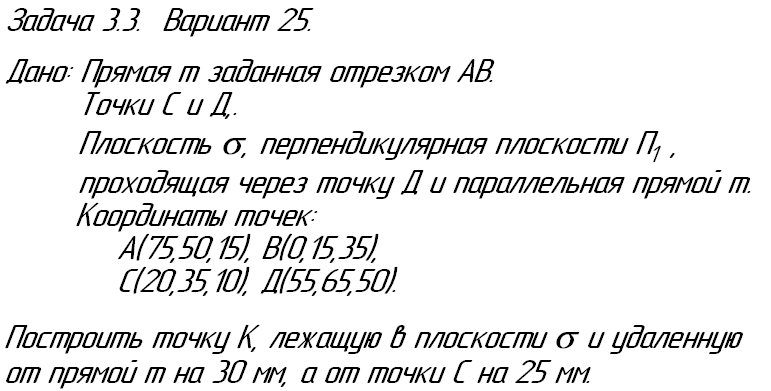

Для получения задания выберите номер вашего варианта в таблице
и сохраните файл из архива.
