УНИВЕРСИТЕТ ИТМО
Кафедра графических технологий
2.2. Задача
Пояснения:
Задание выполняется на формате А4
(основная надпись - упрощенная).
В верхней части формата разместить условиe задачи: текст и уменьшенный чертеж.
Рекомендуется предварительно выполнить задание на черновике
для дальнейшего уточнения компоновки - расположения чертежа на листе
бумаги.
Все надписи выполняются чертежным шрифтом №7 или №5
(одинаковым на всем чертеже), индексы шрифтом не менее №2.5.

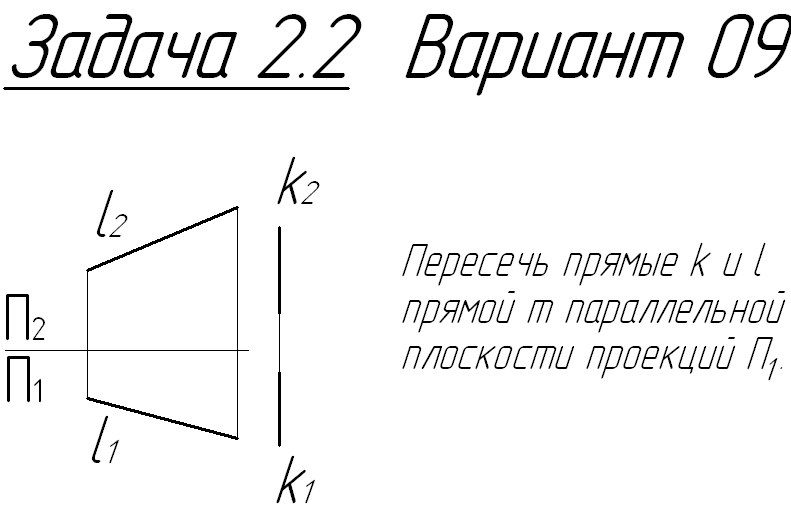

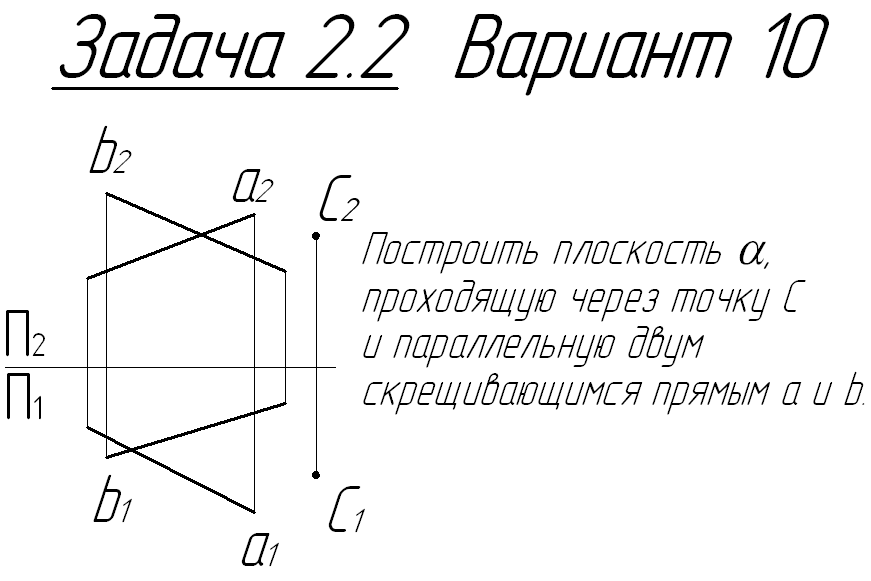

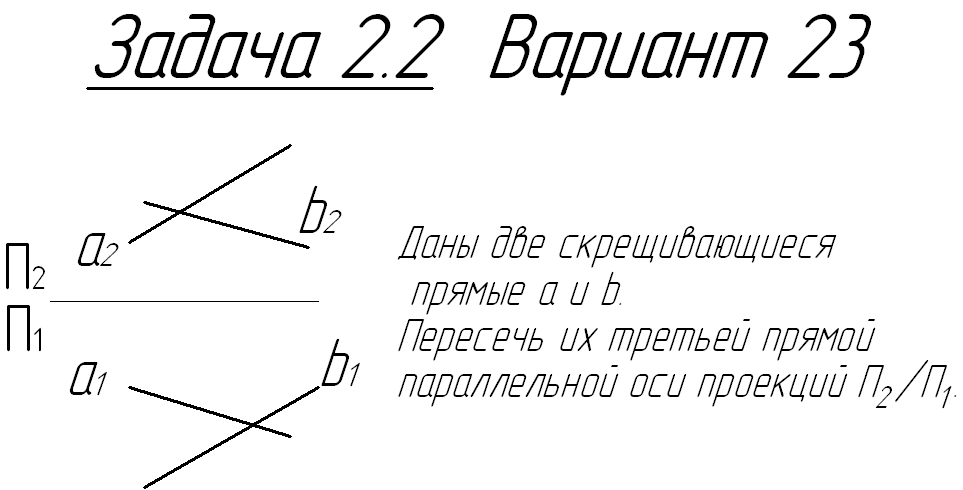

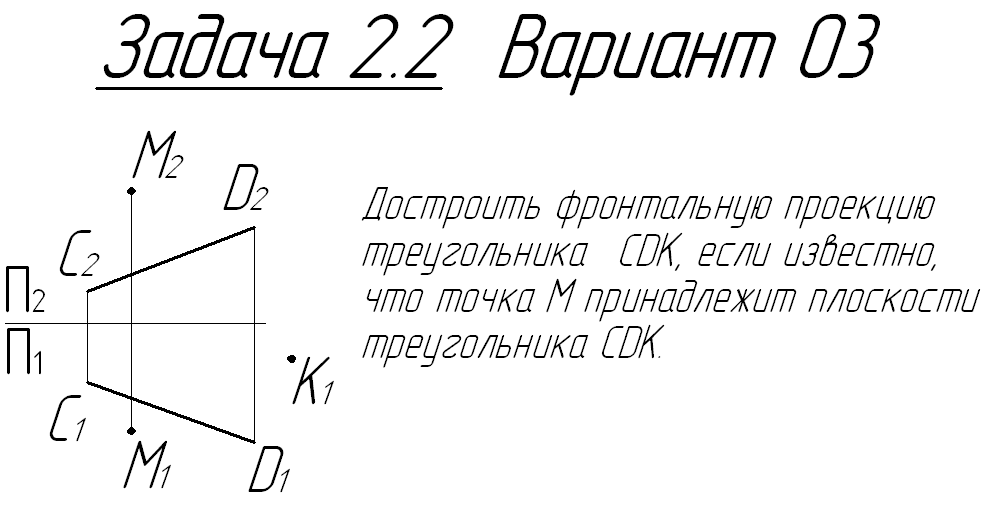

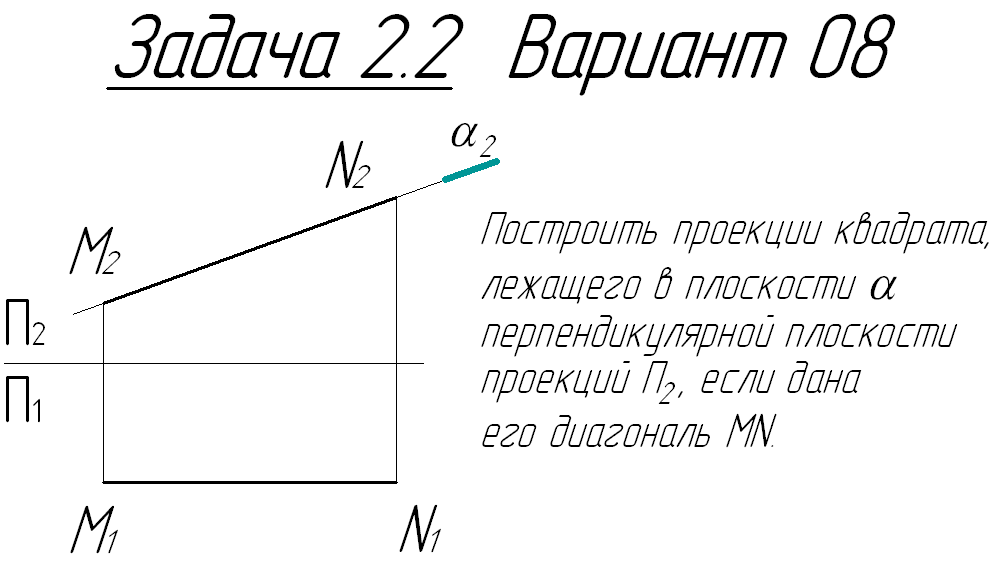

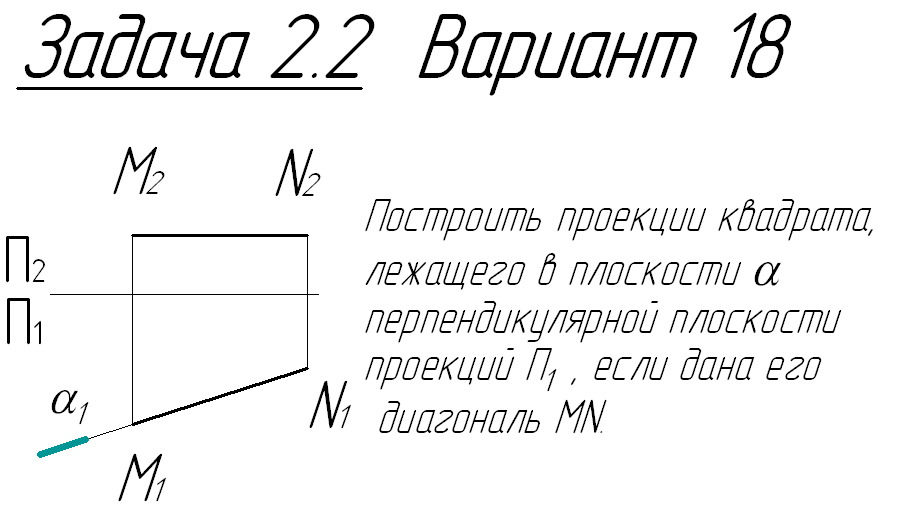

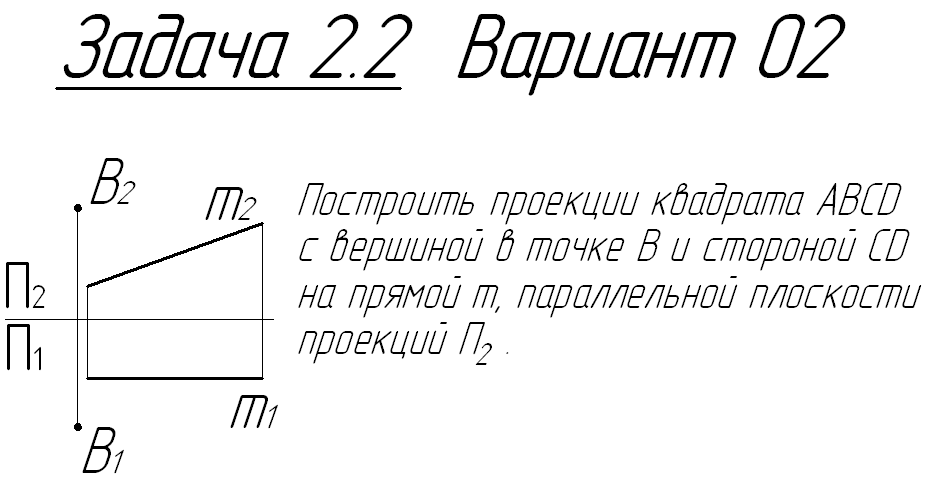

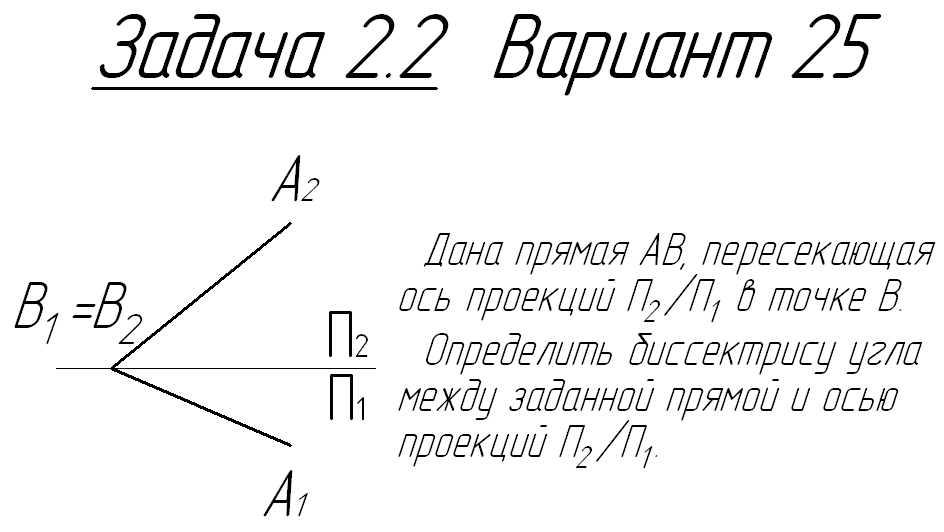

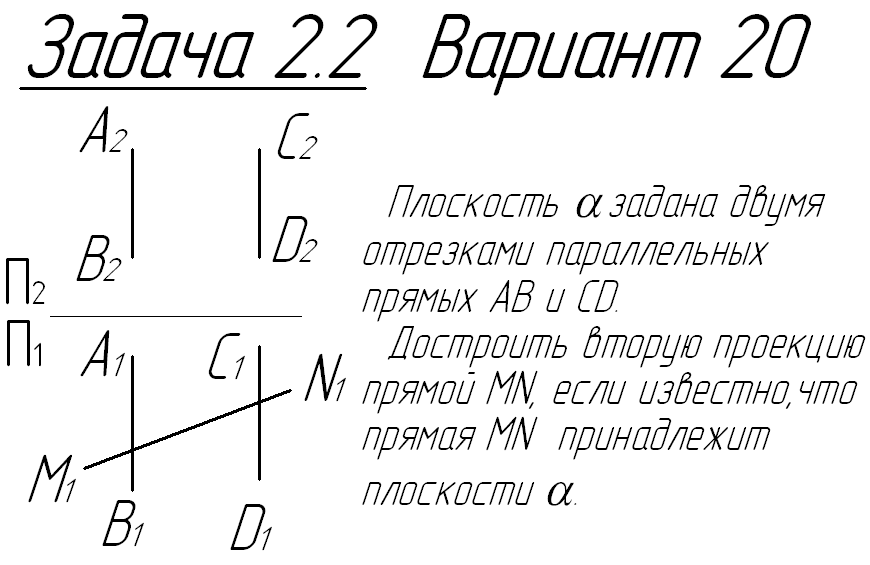

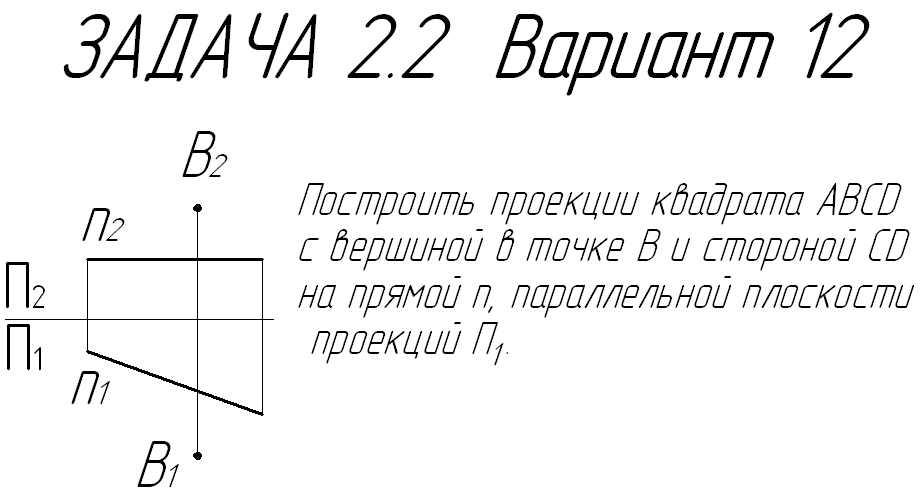

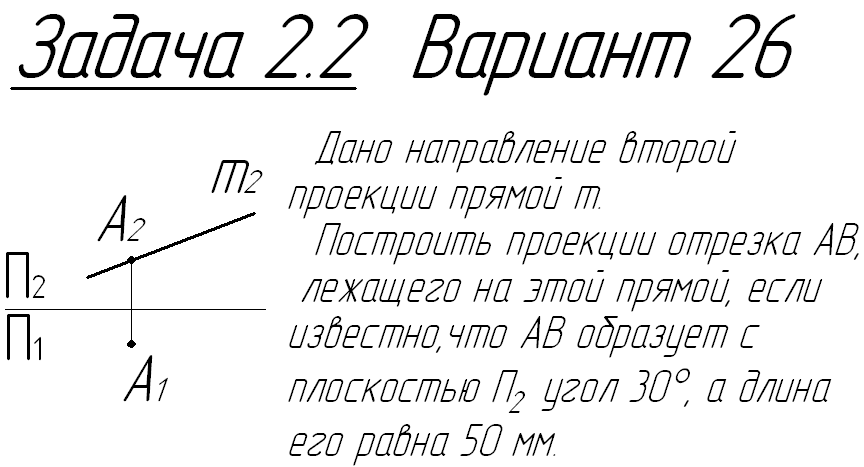

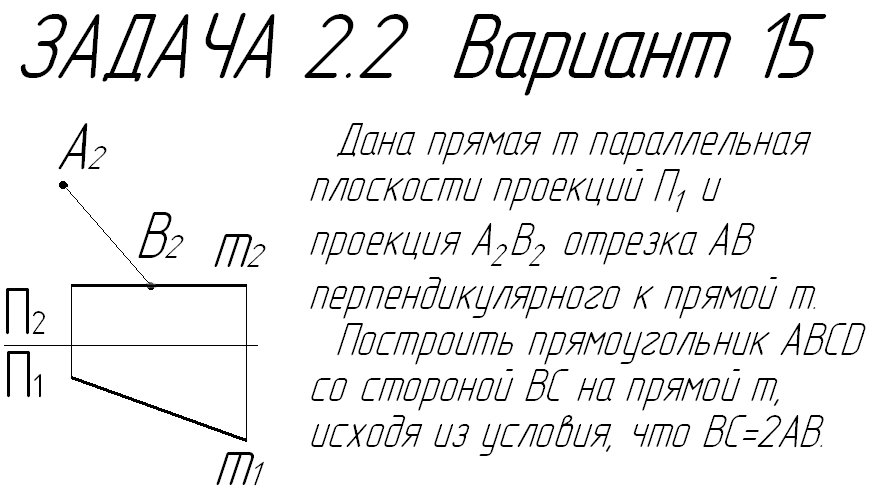

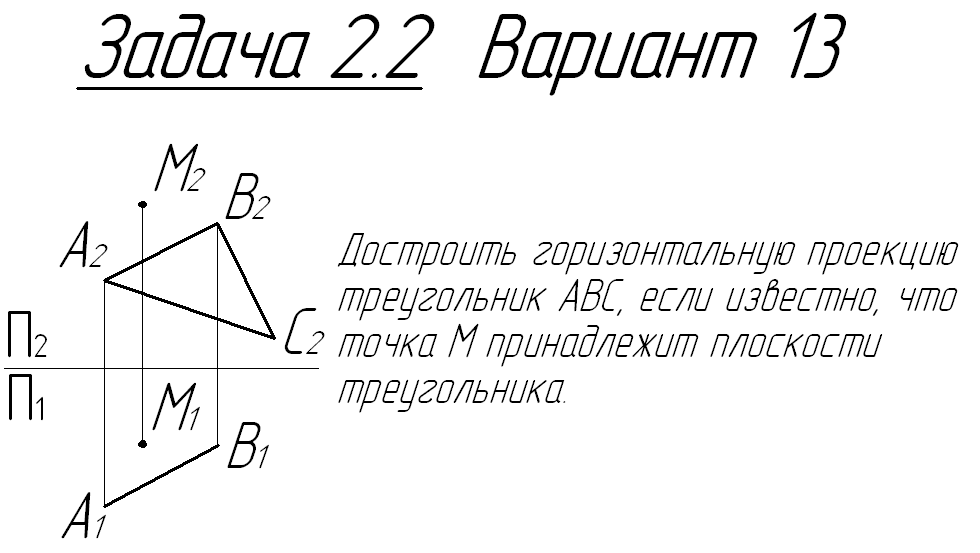

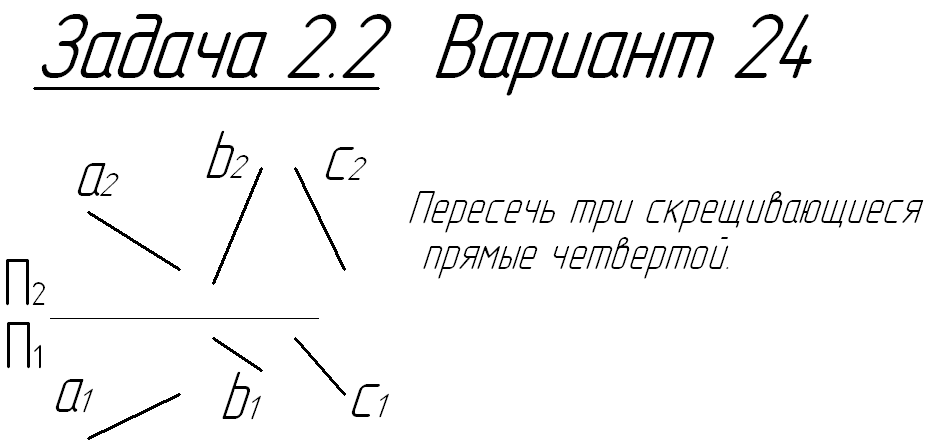

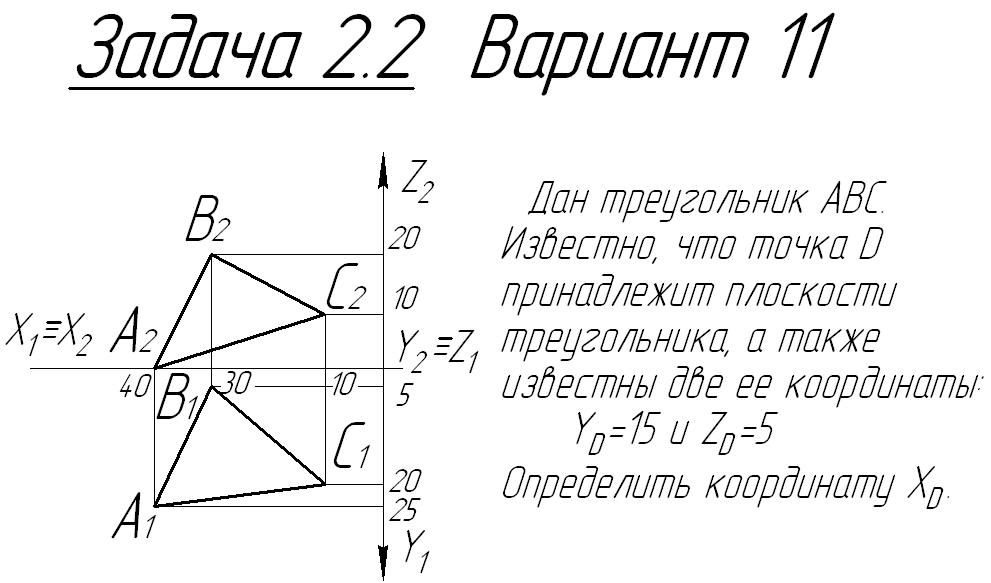

Для получения задания выберите номер вашего варианта в таблице
и сохраните файл.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 |
